CC-Link IE TSN Modbusゲートウェイユニット CC-Link IE TSNとModbus通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続
【製品紹介】
■ 製品概要 既設のModbusインターフェースしか搭載していない産業用機器や装置を、CC-Link IE TSNネットワークへシームレスに接続して一括統合管理するための通信変換ゲートウェイユニット。
■ 基本性能 ホストからシリアル通信プロトコルを本ユニットに転送して通信を行う仕組みを採用。多様なModbus機器の通信仕様へ柔軟に対応可能。
■ 仕様・接続 RS-232C対応とRS-422/485対応の2モデルがあり、シリアル部には確実でスマートな結線ができるe-CON（6ピン）コネクタを採用。ターゲット機器は最大8台まで接続可能。
■ 導入メリット コンパクトな筐体設計により既存設備への後付けが容易。散らかりがちな各種計測器やポンプの配線をスッキリと一本化。"
【仕様】
■ Modbus基本仕様
・最大接続台数：8台
・対応伝送モード：RTU / ASCII
・制御信号・終端抵抗：無し
・外部インターフェース：e-CON 6ピン
■ Modbusデータ仕様
・モニタデータ：最大128word、最大32コマンド
・即時要求データ：最大128word、最大32コマンド
・手動要求データ：最大128word、最大8コマンド ※即時要求と共有
■ インターフェース規格
・CTEB002：EIA規格 RS-232C 4CH
・CTEB003：EIA規格 RS-422/485 4CH
■ CC-Link IE TSN通信仕様
・プロトコルバージョン：2.0
・認証クラス：Class B対応
・通信速度：100Mbps/1Gbps（スイッチ切替）
・伝送路：ライン、スター、リング型等
・局種別：リモート局
・搭載IC：ルネサス製通信IC
■ 電源仕様 / 消費
・電源仕様 / 消費：定格電圧 DC24V（電圧許容範囲 DC20.4〜26.4V） / 内部消費電流 130mA以下
■ 外形寸法 / 質量
・外形寸法 / 質量：56(W) × 120(H) × 27.3(D) mm（突起部含まず） / 約110g
■ 耐環境性能
・耐環境性能：使用温度 -10〜60℃、湿度 10〜90%RH（結露無きこと） / 耐バーストノイズ（電源±2kV/信号±1kV）、耐静電気（接触±6kV/気中±8kV）、CEマーキング適合、DINレール取付対
【用途】
■ イーサネットポートを持たず、Modbus（RS-232C、RS-422/485）通信しか持たない古い真空ポンプ、温調計、流量計、圧力計などを高次なCC-Link IE TSNシステムへ一括接続する用途。
■ ホストからシリアル通信プロトコルを自由に転送できる特性を活かし、各種Modbus対応の周辺制御機器や計測端末が複雑に混在する製造装置の配線一元化。
■ 56×120mmの小型サイズとDINレール取付構造を活用し、すでに稼働している制御盤内のわずかな空きスペースへ設置して、煩雑な通信ケーブル配線をすっきりと1本のイーサネット線に統合。
■ 現場で使われている特殊な計測シリアル機器や自社製オリジナル基板に適合した通信プロトコルをあらかじめ内蔵させ、専用の通信変換ユニットを特注開発・運用したい現場。
■ パルストランス絶縁や、国際FA規格（IEC61000-4）レベル3に準拠した強固な耐静電気・耐インパルスノイズ性能を活かし、高電圧の動力線やインバータが発生させるノイズの影響を遮断。
■ 氷点下（-10℃）から60℃の高温環境まで対応する広い動作周囲温度と、欧州市場等で必須となるCEマーキング適合（EMC指令 クラスA、RoHS指令）を兼ね備えたグローバル仕様の設備開発。"

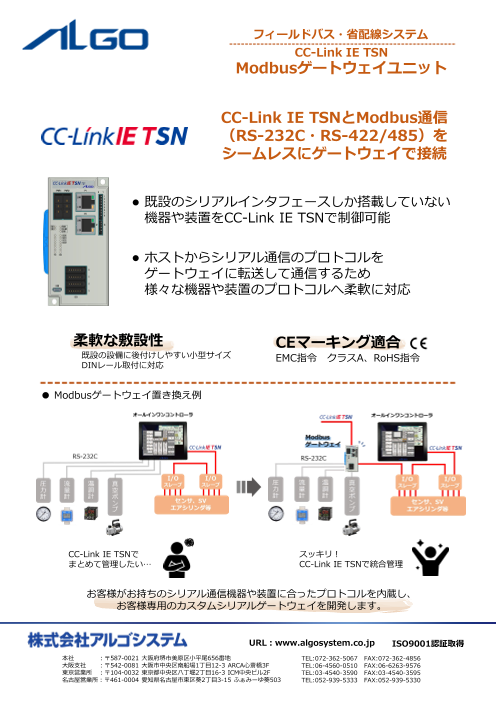

このカタログについて
