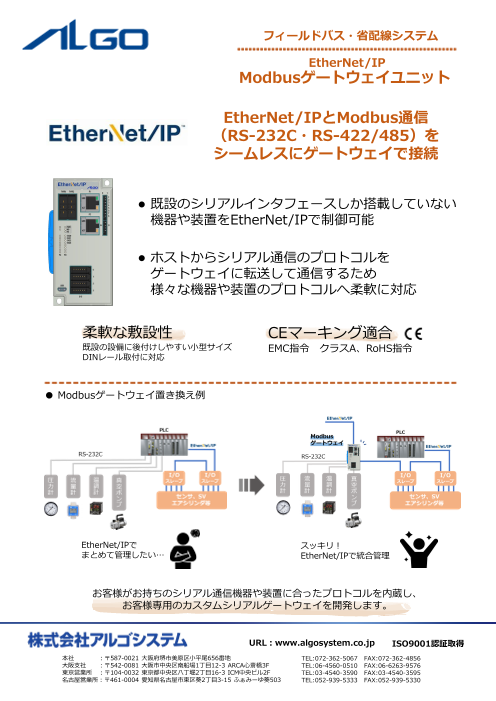

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(958.2Kb)

フィールドバス・省配線システム　EtherNet/IPとModbus通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

EtherNet/IP Modbusゲートウェイユニット

【製品紹介】
■ 製品概要 既設のModbusインターフェースしか搭載していない産業用機器や装置を、EtherNet/IPネットワークへシームレスに接続して一括統合管理するための通信変換ゲートウェイユニット。
■ 基本性能 ホストからシリアル通信プロトコルを本ユニットに転送して通信を行う仕組みを採用。多様なModbus機器の通信仕様へ柔軟に対応可能。
■ 仕様・接続 RS-232C対応とRS-422/485対応の2モデルがあり、シリアル部には確実でスマートな結線ができるe-CON（6ピン）コネクタを採用。ターゲット機器は最大8台まで接続可能。
■ 導入メリット コンパクトな筐体設計により既存設備への後付けが容易。散らかりがちな各種計測器やポンプの配線をスッキリと一本化。"
【仕様】
■ Modbus基本：最大接続 8台、対応伝送モード RTU/ASCII、制御信号・終端抵抗無し、外部I/F e-CON 6ピン
■ Modbusデータ仕様：モニタデータ（最大256Byte、最大32コマンド）、即時要求データ（最大256Byte、最大32コマンド）、手動要求データ（最大256Byte、最大8コマンド ※即時要求と共有）
■ インターフェース規格：
・EIEB002：EIA規格 RS-232C 4CH
・EIEB003：EIA規格 RS-422/485 4CH
■ EtherNet/IP仕様：通信プロトコル CIP、100Base-TX、通信制御IC R-IN32M3-EC（ルネサス製）、パルストランス絶縁、ステータスLED（LINK、ACT、MS、NS）
■ 電源仕様 / 消費：定格電圧 DC24V（電圧許容範囲 DC20.4〜26.4V） / 内部消費電流 130mA以下、ステータスLED(PWR)付
【用途】
■ 既存Modbus機器のEtherNet/IP統合
・イーサネットポートを持たず、Modbus（RS-232C、RS-422/485）通信しか持たない古い真空ポンプ、温調計、流量計、圧力計などを高次なシステムへ一括接続

■ 異なるプロトコルの配線一元化
・ホストからシリアル通信プロトコルを自由に転送できる特性を活かし、各種Modbus対応の周辺制御機器や計測端末が複雑に混在する製造装置の配線一元化

■ 既設盤への省スペース後付け設置
・56×120mmの小型サイズとDINレール取付構造を活用し、すでに稼働している制御盤内のわずかな空きスペースへ設置して、煩雑な通信ケーブル配線をすっきりと1本のイーサネット線に統合

■ 特殊プロトコルの内蔵と特注開発
・現場で使われている特殊な計測シリアル機器や自社製オリジナル基板に適合した通信プロトコルをあらかじめ内蔵させ、専用の通信変換ユニットを特注開発・運用したい現場

■ 過酷な環境でのグローバル設備開発
・高電圧の動力線やインバータ周辺のノイズ遮断、-10〜60℃対応、CE適合"""

このカタログについて

ドキュメント名 フィールドバス・省配線システム　EtherNet/IPとModbus通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続
ドキュメント種別 製品カタログ
ファイルサイズ 958.2Kb
登録カテゴリ
取り扱い企業 株式会社アルゴシステム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
省スペース型産業用組込みパソコン
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用パネルPC
製品カタログ

株式会社アルゴシステム

この企業の関連カタログの表紙
産業用組込PC
製品カタログ

株式会社アルゴシステム

このカタログの内容

Page1

スライド番号 1

フィールドバス・省配線システム EtherNet/IP Modbusゲートウェイユニット EtherNet/IPとModbus通信 （RS-232C・RS-422/485）を シームレスにゲートウェイで接続 ● 既設のシリアルインタフェースしか搭載していない 機器や装置をEtherNet/IPで制御可能 ● ホストからシリアル通信のプロトコルを ゲートウェイに転送して通信するため 様々な機器や装置のプロトコルへ柔軟に対応 柔軟な敷設性 CEマーキング適合 既設の設備に後付けしやすい小型サイズ EMC指令 クラスA、RoHS指令 DINレール取付に対応 ● Modbusゲートウェイ置き換え例 EtherNet/IPで スッキリ！ まとめて管理したい… EtherNet/IPで統合管理 お客様がお持ちのシリアル通信機器や装置に合ったプロトコルを内蔵し、 お客様専用のカスタムシリアルゲートウェイを開発します。 URL：www.algosystem.co.jp ISO9001認証取得 本社 ：〒587-0021 大阪府堺市美原区小平尾656番地 TEL:072-362-5067 FAX:072-362-4856 大阪支社 ：〒542-0081 大阪市中央区南船場1丁目12-3 ARCA心斎橋3F TEL:06-4560-0510 FAX:06-6263-9576 東京営業所 ：〒104-0032 東京都中央区八丁堀2丁目16-3 ICM中央ビル2F TEL:03-4540-3590 FAX:03-4540-3595 名古屋営業所：〒461-0004 愛知県名古屋市東区葵2丁目3-15 ふぁみーゆ葵503 TEL:052-939-5333 FAX:052-939-5330
Page2

スライド番号 2

製品型式 EIEB002-□-CED EIEB003-□-CED 名称 ModbusゲートウェイユニットRS-232C ModbusゲートウェイユニットRS-422/485 定格電圧 DC24V 電圧許容範囲 DC20.4～26.4V 電源 内部消費電流(※1) 130mA 以下 ステータスLED(PWR) グリーン 使用周囲温度 -10～60℃ 保存周囲温度 -25～70℃ 物理的環境 使用周囲湿度 10～90％RH（結露無きこと） 保存周囲湿度 10～90％RH（結露無きこと） 使用雰囲気 腐食性ガス無きこと 耐インパルスノイズ（電源間） ノイズ電圧±1kV､ノイズ幅1µs､ （ノイズシミュレータによる）（※2） 立上がり1ns､繰返し周波数16ms ファーストトランジェントバースト IEC61000-4-4（レベル3） （※2） 電源ライン±2kV　信号ライン±1kV 電気的環境 IEC61000-4-24（レベル3） 耐静電気放電（※2） ±6kV（接触放電法）　±8kV（気中放電法） 充電部端子とI/O一括⇔FG間 絶縁抵抗 DC500V絶縁抵抗計にて10MΩ以上 充電部端子とI/O一括⇔FG間 耐電圧 AC1000V 1分間 質量 約110g 外形寸法 　（※3） 56×120×27.3 通信プロトコル CIP 通信制御IC R-IN32M3-EC（ルネサスエレクトロニクス製） PHY R-IN32M3-EC（ルネサスエレクトロニクス製）に内蔵 通信仕様 通信方式 IEEE802.3u (100Base-TX) 絶縁方式 パルストランス絶縁 ステータスLED LINK(グリーン)、ACT(オレンジ)、MS(グリーン/レッド)、NS(グリーン/レッド) 通信 EIA 規格 RS-232C 4CH EIA 規格 RS-422/485 4CH Modbu 制御信号 無し 無し インタフェース部 終端抵抗 無し 無し 仕様 外部インタフェース e-CON 6 ピン (※1）記載の消費電流値は外部入力電流、外部出力電流を含まない値です。（※2）USBは対象外です。（※3）突起部は含みません。（W）×（H）×（D）表記（単位：mm） 項目 機能 パラメータ Modbus 最大接続台数 8台 ターゲット機器 対応伝送モード RTU / ASCII 最大データ登録 Byte数 256Byte モニタデータ 最大コマンド登録件数 32 最大データ登録 Byte数 256Byte 即時要求データ 最大コマンド登録件数 32 最大データ登録 Byte数 256Byte （即時要求データと共有） 手動要求データ 最大コマンド登録件数 8 ● 外形寸法 （共通） 単位（mm） ● 注文型式 名 称 型 式 SIOゲートウェイユニット RS-232C EIES002-□-CED SIOゲートウェイユニット RS-422/485 EIES003-□-CED ※□はバージョンを表します このカタログに記載された製品は、予告なしに仕様・機能・デザイン等を変更する場合がありますので、ご採用の際には最新の情報を弊社及び弊社製品取扱販売店 までお問い合わせください。掲載している会社名・製品名・ネットワーク名称等はそれぞれ各社・各団体の商標または登録商標です。 6250-202506A版
