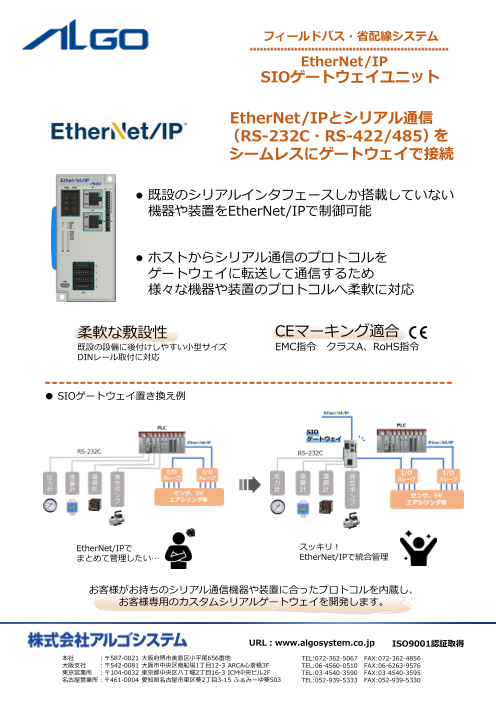

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(964.2Kb)

フィールドバス・省配線システム

製品カタログ
株式会社アルゴシステム
お問い合わせ
電話でお問い合わせ

EtherNet/IP SIOゲートウェイユニット　EtherNet/IPとシリアル通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続

【製品紹介】
■ 製品概要 既設のシリアルインターフェースしか搭載していない産業用機器や装置を、EtherNet/IPネットワークに接続して一括での統合管理を可能にする通信変換ゲートウェイユニット。
■ 基本性能 ホストからシリアル通信のプロトコルを本ユニットに転送して通信を行うため、接続先の仕様に依存せず様々なシリアル機器のプロトコルへ柔軟に対応。RS-232C対応モデルとRS-422/485対応モデルの2種類を展開。
■ 仕様・配線 シリアル側の物理接続部にはワンタッチ結線が可能なe-CON（6ピン）コネクタを採用。
■ カスタマイズ ユーザーが保有する通信機器に合わせたプロトコルを内蔵する「専用カスタムシリアルゲートウェイ」の開発受託にも対応。
■ 導入メリット コンパクトで既設設備へ後付けしやすく、煩雑な配線をスッキリと一本化して製造現場のスマート化に貢献。

【仕様】
■ シリアル共通：速度 1200〜115200bps、RTS/CTS無し、外部I/F e-CON 6ピン
■ シリアル個別：
・EIES000：EIA規格 RS-232C 4CH、終端抵抗無し
・EIES001：EIA規格 RS-422/485 4CH、終端抵抗内蔵・ソフト設定可
■ EtherNet/IP仕様：通信プロトコル CIP、100Base-TX、通信制御IC R-IN32M3-EC（ルネサス製）、パルストランス絶縁、ステータスLED（LINK、ACT、MS、NS）
■ 電源・消費：定格電圧 DC24V（許容範囲 DC20.4〜26.4V） / 内部消費電流 130mA以下、電源LED付
■ 外形・質量：56(W) × 120(H) × 27.3(D) mm（突起部含まず） / 約110g
■ 耐環境性能：使用温度 -10〜60℃、湿度 10〜90%RH（結露無きこと）、CE適合"""

【用途】
■ 既存シリアル機器のEtherNet/IP統合
・イーサネットポートを持たず、RS-232CやRS-422/485通信しか備えていない古い真空ポンプ、温調計、流量計、圧力計などを最新システムへ一括接続

■ 異なるプロトコルの配線一元化
・ホストから通信プロトコルを自由に転送できる特性を活かし、コマンド体系やデータフォーマットがバラバラな周辺制御機器・計測端末が混在する製造装置の配線一元化

■ 既設盤への省スペース後付け設置
・56×120mmの小型サイズとDINレール取付構造を活用し、すでに稼働している制御盤内のわずかな空きスペースへ設置。煩雑な配線をすっきりと1本のイーサネット線に統合

■ 特殊プロトコルの内蔵と特注開発
・現場で使われている特殊な計測シリアル機器や自社製オリジナル基板に適合した通信プロトコルをあらかじめ内蔵させ、専用の通信変換ユニットを特注開発・運用したい現場"
