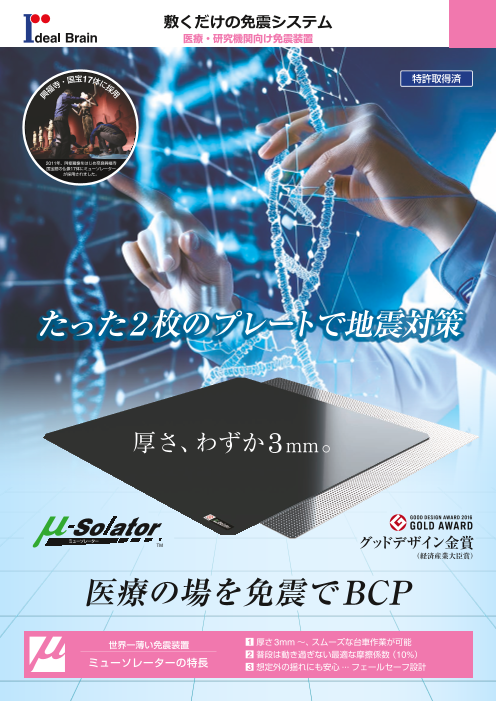

医療・研究機関向け免震装置 たった２枚のプレートで地震対策 厚さ、わずか3mm。 医療の場を免震でBCP 世界一薄い免震装置 厚さ3mm～、スムーズな台車作業が可能 普段は動き過ぎない最適な摩擦係数（10%） ミューソレーターの特長 想定外の揺れにも安心 ...フェールセーフ設計

たった2枚のプレートで免震 ミューソレーターは、2枚のプレートを敷くだけのシンプルな免震装置です。 必要な部分だけを免震にすることができるため ❶設置場所 ❷コスト（製品価格・施工費・ 関連工事費） ❸工期といったさまざまな制約条件をクリアします。 また「普段は動かず大地震時（震度5以上）だけ免震効果を発揮する」という、一見相反 するユーザーの要望に対して、摩擦係数を10%にすることで実現しました。 曲面と平面が、最適な摩擦係数　 ＝10%を生み出します 厚さわずか 3mm 滑走プレート （特殊樹脂コーティング鋼板） セルシート 実験風景（分析装置） 約 3mm （曲面エンボス加工ステンレス） 1250 1000 750 500 250 0 -250 -500 -750 地震の揺れ -1000 ミューソレーターの揺れ -1250 0 1 2 3 4 5 6 7 8 9 10 時 刻（sec） 平成 7年　兵庫県南部地震の 1.2倍（震度 7） 実験風景（CT装置） 想定外を想定したフェールセーフ設計 一般的な免震装置 （ベアリング式） 通常時 想定外の地震発生！ 甚大な被害・損失を 招きます。 実験風景（分析装置） 衝突！ 一般的な免震装置は±200～ 300mmと可動範囲が限られているため、可動限界を超える揺れ幅の地震に よって装置がストッパーに衝突し、搭載物の転倒・落下・破損のリスクは避けられません。 ミューソレーター 通常時 想定外の地震発生！ 転倒リスクを低減 実験風景（サーバーラック） ミューソレーターは、製品自体に可動限界はなく、可動範囲（＝安全性能）を自由に計画可能。万が一、計画 した可動範囲を超えても、落差はわずか 1.3mmのため転倒・破損リスクは最小限に抑えられます。 加速度（gal）

最短一日で免震化 ～ 施設の稼働に支障がない短時間施工 床にタイルカーペットを敷設するように、短時間で免震床が完成します。また、厚さわずか 3mmととても薄く、空間・ 環境が設置前と変わらないため、機器の乗降や台車の走行が自由自在です。 短時間施工 &職場環境の維持で、施設の継続稼働を可能にします。 1 セルシートの敷設 2 滑走プレートの敷設 3 保護シートの敷設 4 機器を搭載して完成 *2mm厚（高耐久UV樹脂コーティング） 施工プラン ～ 装置単体や搬送ラインなど必要な部分だけを免震化 ゾーニング施工 ゾーニング施工 緊急検査ライン 生化学検査搬送ライン ゾーニング施工 ゾーニング施工 透析装置 分析装置（ワークデスク） ユニット施工 ユニット施工 薬品保管棚 コンピュータサーバーラック

製品仕様 Product Specifications 500mm 滑走プレート 500mm （特殊樹脂コーティング鋼板） セルシート （曲面エンボス加工ステンレス） 厚さ1.6mm 厚さ1.3mm 免 震 機 構 滑り免震 免 震 性 能 いかなる大地震の揺れでも100gal以下に低減（上下動・パルス応答を除く） 製品自体に限界変位はなく、有効可動範囲を自由に計画可能。 限 界 変 位 ※メーカー推奨値 ±250mm 限 界 面 圧 1㎡あたり100ton 保 　 　 守 メンテナンスフリー 保 証 期 間 納品日より1年間 ・搭載物についての補償は一切行いません 備 　 　 考 ・亜鉛ウィスカは発生しません（製品本体に限り） ・仕様は予告なく変更されることがあります 注意事項 ■ ミューソレーターは、転倒の原因となる地震の水平動を低減する装置です。地震の上下動や機械振動等、転倒原因にならない振動には対応 していません。 ■ ミューソレーターは、地震による転倒リスクを低減する装置であり、無被害を保証するものではありません。 ■ ミューソレーターには、地震発生時に可動範囲が必要です。設定された可動範囲内に動作を妨げる物等を置かないで下さい。また、可動範 囲を超えると免震機能が発揮されない場合があります。 ■ 大地震（震度5弱以上）発生後には、必ず搭載物の状況を確認して下さい。また、ミューソレーターは大地震発生後に残留変位（ズレ）が生 じる場合があります。地震後このような状況になった場合は、直ちに下記へお問い合わせ下さい。 ■ 搭載された機器を不用意に押さないで下さい。不意に動く恐れがあります。 ■ 下地面（フリーアクセスフロア、床スラブ等）の瑕疵・障害により作動しない場合があります。 ■ 6階以上のフロアに設置する場合、設置の是非について検証する必要があります。 ■ 移設・転用する場合は、クリーニング処理を推奨します。（有償） ■ 本パンフレット記載内容の不明点や、記載されていない事項につきましては、お気軽に下記にお問い合わせ下さい。 〒102-0083　東京都千代田区麹町 3-1　昭文社ビル 3F TEL 03-6910-0411 FAX 03-6910-0412 Mail msol@ibrain.jp URL https://ibrain.jp 2025.02.10
