3次元CAD【CADSUPER Works】

製品カタログ

2次元/3次元それぞれの特長を有効活用可能な統合CADシステム

既存図面も利用可能!3次元設計支援システム。お客様のご要望を実現した機能を搭載しました。

■既存の2次元図面資産の有効活用!
■現場が求める独自のモデリング手法!
■3次元モデルから現場が求める図面展開!
■3次元モデルの充実した図面化機能!(図面化の時短)

機能や詳細については、カタログダウンロード もしくはご不明点などはお気軽にお問い合わせください。

アンドール(株) プロダクツ営業部
東京:(03)3419-6011 大阪:(06)6135-8911

関連メディア

このカタログについて

ドキュメント名 3次元CAD【CADSUPER Works】
ドキュメント種別 製品カタログ
ファイルサイズ 4.2Mb
関連製品
登録カテゴリ
取り扱い企業 アンドール株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

2次元CAD【CADSUPER Lite】
製品カタログ

アンドール株式会社

2次元CAD【CADSUPER】
製品カタログ

アンドール株式会社

このカタログの内容

Page2

2D/3DCAD資産を有効活用したシステム開発事例 設計現場では、2次元/3次元を問わず多くのCADシステムが活用され、 設計作業の効率化が行われています。 近年、さらなる設計作業の効率化や他部署(CADシステムを保有していない) との連携には、CADシステムが持つ標準機能だけでは 需要に応えることが出来ず、CADシステムのカスタマイズをはじめ 2D/3DCAD資産を有効活用したシステム開発が注目されています。 弊社は、自社CADパッケージ開発の経験と資産・ノウハウを活かし、 他のソフトハウスでは対応出来ない製造業が抱える要望にお応え致します。 取扱店 本 社 〒154-0001  東京都世田谷区池尻3-1-3 MUTOH池尻ビル TEL. 03-3419-6011   FAX. 03-3421-5211 記載されている会社名及び商品名は各社の商標または登録商標です。またこのドキュメントに含まれる情報は予告なく変更されることがあります。 CSW-02001
Page3

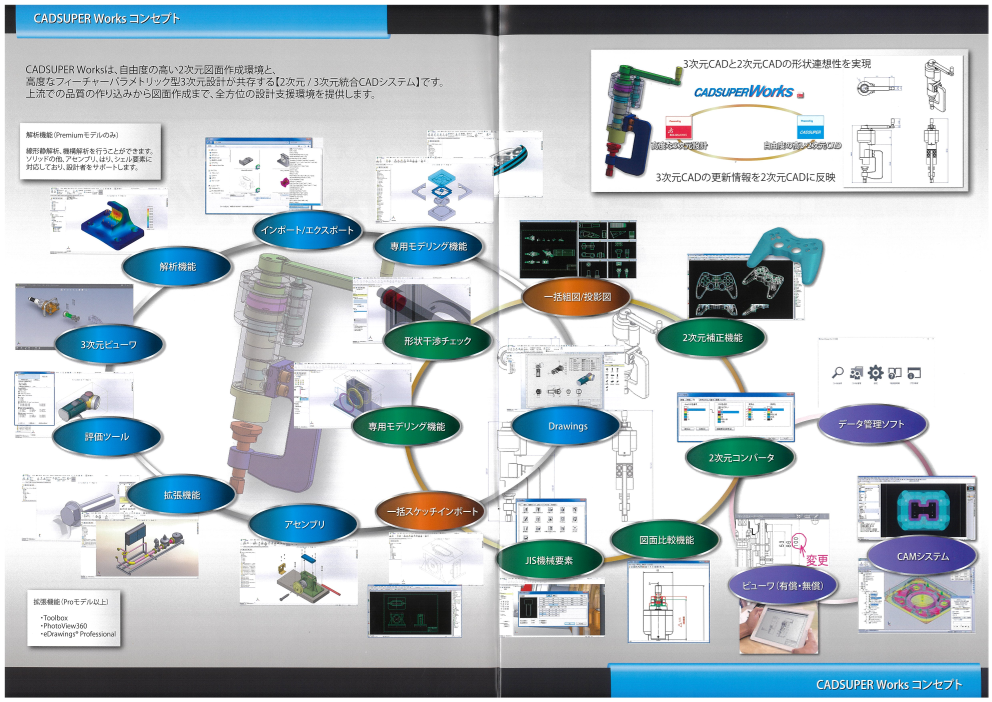

CADSUPER Works コンセプト CADSUPER Worksは、自由度の高い2次元図面作成環境と、 高度なフィーチャーパラメトリック型3次元設計が共存する【2次元 / 3次元統合CADシステム】です。 上流での品質の作り込みから図面作成まで、全方位の設計支援環境を提供します。 解析機能(Premiumモデルのみ) 線形静解析、機構解析を行うことができます。 ソリッドの他、アセンブリ、はり、シェル要素に 対応しており、設計者をサポートします。 インポート/エクスポート 専用モデリング機能 解析機能 3次元ビューワ 形状干渉チェック 専用モデリング機能 評価ツール 拡張機能 一括スケッチインポート アセンブリ 拡張機能(Proモデル以上)  ・Toolbox  ・PhotoView360  ・eDrawings® Professional
Page4

3次元CADと2次元CADの形状連想性を実現 3次元CADの更新情報を2次元CADに反映 一括組図/投影図 2次元補正機能 Drawings データ管理ソフト 2次元コンバータ 図面比較機能 JIS機械要素 CAMシステム ビューワ(有償・無償) CADSUPER Works コンセプト
Page5

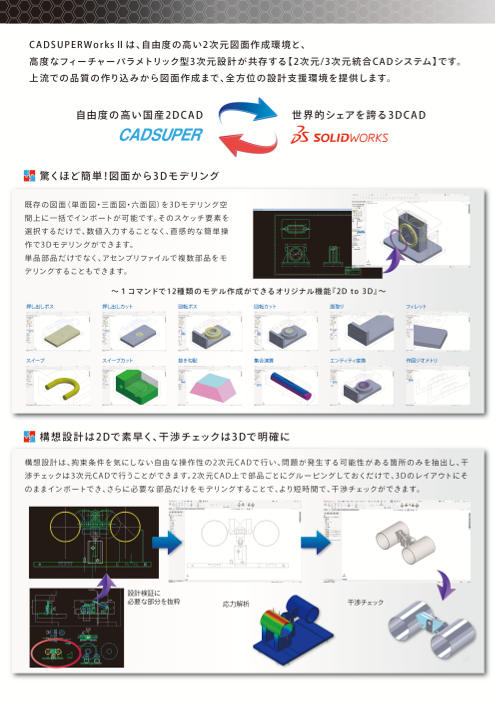

2次元 / 3次元 連携機能 驚くほど簡単!図面から3Dモデリング  <アセンブリ対応> 図面(単面図・三面図・六面図)を3次元CADに各平面ごとに一括でインポートし、そのスケッチを選択するだけで、 数値入力することなく、直感的な簡単操作で3Dモデリングができます。 単品部品だけでなく、アセンブリファイルで複数部品をモデリングすることもできます。 ~1コマンドで12種類のモデル作成ができるオリジナル機能『2D to 3D』~ 押し出しボス 押し出しカット 回転ボス 回転カット 面取り フィレット スイープ スイープカット 抜き勾配 集合演算 エンティティ変換 作図ジオメトリ 構想設計は2Dで素早く、干渉チェックは3Dで明確に 構想設計は、拘束条件を気にしない自由な操作性の2次元CADで行い、問題が発生する可能性がある箇所のみを抽出し、 干渉チェックは3次元CADで行うことができます。 2次元CAD上で部品ごとにグルーピングしておくだけで、3Dのレイアウトにそのままインポートでき、さらに必要な部品だけを モデリングすることで、より短時間で、干渉チェックができます。 設計検証に 必要な部分を抜粋 応力解析 干渉チェック
Page6

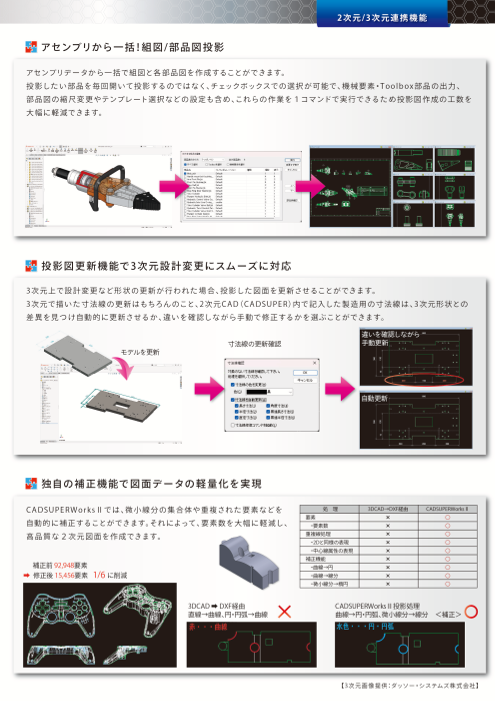

アセンブリから一括!組図/部品図投影 アセンブリデータから一括で組図と各部品図を作成することができます。 投影したい部品を毎回開いて投影するのではなく、チェックボックスでの選択が可能で、機械要素・Toolbox部品の出力、 部品図の縮尺変更やテンプレート選択などの設定も含め、これらの作業を1コマンドで実行できるため、 投影図作成の工数を大幅に軽減できます。 投影図更新機能で3次元設計変更にスムーズに対応 3次元上で設計変更など形状の更新が行われた場合、投影した図面を更新させることができます。 3次元で描いた寸法線の更新はもちろんのこと、2次元CAD(CADSUPER)内で記入した製造用の寸法線は、 3次元形状との差異を見つけ、自動的に更新させるか、違いを確認しながら手動で修正するかを選ぶことができます。 違いを確認しながら 寸法線の更新確認 手動更新 モデルを更新 自動更新 アンドール独自の補正機能で図面データの軽量化を実現 CADSUPERWorksでは、微小線分の集合体や重複された要素などを 自動的に補正することができます。それによって、要素数を大幅に軽減し、 処 理 3DCAD →DXF経由 CADSUPERWorks 要素 × ○ 高品質な2次元図面を作成できます。 ・ 要素数 × ○ 重複線処理 × ○ ・ 2Dと同様表現 × ○ 補正前 92,948要素 ・ 中心線属性の表現 × ○ 補正機能 × ○ ➡ 修正後 15,456要素 1/6に削減 ・ 曲線→円 × ○ ・ 曲線→線分 × ○ ・ 微小線分→楕円 × ○ 3DCAD ➡ DXF経由 CADSUPERWorks投影処理 直線→曲線、円・円弧→曲線 曲線→円・円弧、微小線分→線分、<補正あり> 2次元 / 3次元 連携機能
Page7

2次元設計機能 3次元データ取得時の問題点を解決 補正機能 3次元データ取得時に、補正をかけて投影図を取得することができます。 微小線分として投影されたしまった要素を円弧化・線分化する「自動補正」、分断されてしまった要素や端点が接続されていない要素を検出し、 それらを自動的に接続する「近傍端点の接続」を行うことができます。 高品質な2次元図面が作成されるため、加工用の仕上図面作成を容易にします。 近傍端点の接続 分断されている要素を1本の要素に接続 自由な投影図の編集 隠線処理 断面図・補助投影図機能 省略図機能 投影図を作成後に、必要な部分のみを選び CADSUPERで投影図を作成すると、3次元 中間省略図、対称省略図などの省略表示が 隠線を追加・削除の編集ができます。 情報を保持した図面を作成できます。 簡単にできます。 内部が複雑な部品データであっても、 3次元情報を保持することで、2次元CAD 省略範囲を選択するだけの簡単操作で、 より分かりやすい図面を作成できます。 機能の中で、断面図や補助投影図を作成 長さ情報を維持したまま、見た目だけを省略 できます。 表示できます。 寸法線修復機能 寸法線編集機能 幾何公差・寸法公差 ※GPS対応 投影図更新や図面内での設計変更等で、 3次元CADと同じように寸法を記入できる 寸法に設定したい公差を選択し、クリックす 形状と寸法線にずれが生じた場合、 スマート寸法機能により、2次元でも違和感 るだけで間単に追加することができます。 修正が必要な寸法線を自動的に認識し、 なく寸法線記入ができます。 また、GPS:Geometrical product specifications 修復することができます。 さらに、2次元CADならではの自由な編集 -寸法の公差表示方式-JIS B 0420-1:2016 機能で、描きたい寸法を記入できます。 規格に準ずる表記もできます。
Page8

設計者のための作図環境を提供 図面比較機能 プロコマンド機能 他社製CADコンバータ機能 設計変更内容を確認する場合に旧図面と お客様から頂いたご要望をもとに開発 DXF/DWGなどのコンバータを標準搭載 新図面を重ね合わせ表示をいたします。 したコマンド一覧です。 しております。 複雑な2次元図面の改訂箇所を素早く 作図機能だけでなく、製造現場で必要な パラメータ設定をすることによって、詳細な 特定するため、検図作業の効率化が 機能も搭載しております。 形状の再現、レイヤ縮尺との相互運用が 実現いたします。 できます。 サブフレーム機能 複数のモニタで設計されている場合、サブフレーム機能を使うとより便利にCADSUPERを利用できます。 「計測」「レイヤ」「部品」「図面」の4つの機能を搭載しており、それぞれの機能をメインモニタの図面とは別のウインドウで利用できます。 ●計測 ・・・ 計測した結果の履歴を残すことができます。さらに、 結果一覧から計測箇所を見つけることもできます。       ●レイヤ ・・・ レイヤ分割状態を表示したり、レイヤ状態の切り替えを 行うことができます。       ●部品 ・・・ 部品一覧を表示し、配置したい部品を選択して図面に 挿入することができます。       ●図面 ・・・ 参照する図面を表示させることができます。 検査寸法表ツール ※オプション CAD図面にある寸法線を囲んで選択するだけで、各図形の寸法情報を自動抽出し、検査表を作成するツールです。 検査寸法表ツールは、寸法値、公差を図形ごとに自動取得し、検査表の形式で表示します。そして、実際の計測値を入力すれば、可否の判定も 自動で行い、それらの計測結果や図形イメージをエクセル・ワードに出力させることができます。 検査工程での寸法値や計測結果の手入力を自動化できるため、作業効率を大幅にアップさせることができます。 【寸法値の自動取得】 【計測値の判定】 【表出力】 2次元設計機能
Page9

3次元設計[ Powered by SOLIDWORKS] 世界的にも評価の高い3次元CAD【 SOLIDWORKS】 の機能を提供いたします。 CADSUPERWorksは、常に最先端をいく日本のものづくりを支援し、グローバルな人材が適切な導入コストで活用するための最新で最高の設計環境を提案します。 SWIFT 外部データのインポート 3D Interconnect 設計者の作業負担を軽減し、初心者の ソリッドワークスのネイティブデータは 他社製CADのネイティブデータを変換 操作も適切にアシストする機能です。 もちろんのこと、他社製CADデータの することなく、利用することができます。 Instant3Dのほか、SketchXpert、 中間ファイル形式の変換など、 サプライヤからのデータ供給や取引先 FilletXpert、DraftXpert、MateXpert、 豊富なデータ形式に対応しています。 のデータをもとに設計する場合に DimXpertがあります。 便利です。 アセンブリ分解 FeatureWorks メッシュボディの直接編集 ( フィーチャー認識) アセンブリの分解状態を登録することが メッシュBREPボディに対して、穴の削除や できます。分解ステップは、サブアセンブ インポートデータをSOLIDWORKSの 面削除、フィレット/面取りなどの直接編集 リ単位で作成することも可能で、アニメー ができます。フィーチャーとして自動的に認識します。 ションにより確認することができます。 また、メッシュボディのデシメートやソリッドパターンコピーとしてのフィーチャー登 また、分解ラインも容易に挿入できます。 データとの比較機能も搭載されています。録も可能です。 コンフィギュレーション モールド設計 板金設計 部品・アセンブリの全てを取り巻く構造と マルチボディ特性をいかし、部品ファイル 初めから板金属性を持ったモデルを 関連状態を管理できるツールです。 のまま簡単にキャビコアそれぞれを瞬時 作成できるほか、ソリッドから板金属性を 同一ファイル内で、部品・アセンブリの に作成することができます。 与えることもできます。 多様な設計バリエーションを作成 / 管理 サイドコアを必要とする製品についても マルチボディにも対応しており、 できるため、デザイン流用を支援します。 対応できます。 複雑な板金モデルも作成することができ ます。
Page10

世界的にも評価の高い3次元CAD【 SOLIDWORKS】 の機能を提供いたします。 CADSUPERWorksは、常に最先端をいく日本のものづくりを支援し、グローバルな人材が適切な導入コストで活用するための最新で最高の設計環境を提案します。 サーフェス機能 測定機能 eDrawings ソリッドのモデリングだけでなく、 質量・体積・重心といった情報を1クリック 作成した3Dデータを電子メールでの サーフェスを利用してのモデリングがで で確認することができます。 送受信に適したコンパクトなファイル きます。自由形状フィーチャーを利用する 測定の対象となるソりッドを選択したり、 にできます。 ことで、新規の形状作成やサーフェスイン 基準となる原点を設定し直すことも可能 モデルの断面確認、構成部品の確認、 ポートモデルの操作を簡単かつ直感的に です。 コンフィギュレーションの確認などが 行うことができます。 できます。 ダイナミック検証 SOLIDWORKS Utilities ( 生産性向上ツール) 干渉チェックのツールとして、衝突検知を 行うことができます。 設計変更時に威力を発揮するツールで、 また、構成部品同士の干渉やクリアランス 異なるバージョンの部品データから相違 を検証することもできます。 点を見つけます。 溶接 Defeature Drawing * 溶接に必要な長さやコストを効率的に 設計ノウハウが詰まった機構部分を簡略化 SOLIDWORKSのDrawings機能が利用でき 検討することができます。 して保存することができます。 ます。 部品・アセンブリに溶接ビートを追加する 外注提出するデータに不要な部分を簡略化 3次元モデルと完全連携した状態の2次元 ことができ、溶接費用・回数などをテーブ することで、万一の情報漏えいを防ぐことが レイアウト図が作成できます。 ルにまとめることができます。 できます。 *補助製図機能にあたりますので、基本機能には含まれません。 【3次元画像提供:DS ソリッドワークス社】 3次元設計[ Powered by SOLIDWORKS]
Page11

拡張機能 / 解析機能 / モデル構成 拡張機能 解析機能 SOLIDWORKS SOLIDWORKS Toolbox SOLIDWORKS Simulation eDrawings Professional ( 標準部品ライブラリ) ( 設計検証基本機能) ( デザインコミュニケーション) アセンブリ作業を効率化するための標準 汎用有限要素法解析システムの解析機能 SOLIDWORKSの2次元図面や3次元デー ライブラリです。 を統合した設計者向けCAEツールです。 タ、DXF/DWGファイルなどを共有するツ 様々な規格のネジ・ボルト・ナット・ワッシ 設計したモデルの構造解析をそのまま、 ールです。データを高圧縮し、メールにも ャーなどのライブラリを提供します。 同じウインドウ内で簡単に検証できます。 添付できます。 SOLIDWORKS Routing PhotoView 360 SOLIDWORKS Motion ( ルーティング) ( フォトリアリスティック) ( 機構解析) 配管やチューブ、電気ケーブルなどの配 高品質のCGを高速生成する先進のレン モーターやアクチュエータの判定、 置を取り入れるツールです。 ダリングツールです。 動力消費量の測定、リンケージのレイア 複雑なルート形状モデルの設計作業を モデルに設定したデカルなどもレンダリ ウト、カム設計、ギアドライブ、部品の 効率的に進めます。 ングに反映します。 接触などを設計時に検証するツールです。 デスクトップPDM SearchManager Pro2  チェックイン・チェックアウト機能  変更履歴管理  アセンブリ参照管理機能 チームでサーバーデータを共有している チェックイン・チェックアウト機能を使って アセンブリ・部品・図面間の参照状態を管理 場合の排他制御とローカルフォルダを活用 ファイル更新を行った変更履歴を管理 する機能を搭載しています。 した編集作業をサポートするチェックイン・ します。 ファイルの移動や名前の変更時に自動的に チェックアウト機能を搭載しています。 変更内容をコメント登録 更新 関連情報を更新し、参照関係を維持します。 2017/02/08 17:02:33 ローカルPCの資源を活用しスムーズな編集 することで、いつ・ Mitsuhiro 部品を削除 作業を実現します。 誰が・何を変更したか、 を後から確認すること エクスプローラー アセンブリ ができます。 更新 2017/02/08 17:20:40 ファイル名変更 Mitsuhiro フォルダ移動 部品の位置を変更しま した。 SearchManagerPro2 復元 部品 2017/02/08 17:22:01 Mitsuhiro 1つ前のバージョンに戻 しました。
Page12

モデル構成 Basic( ベーシック) 3次元設計の基本となる3次元部品設計機能・アセンブリ設計機能・2次元CAD(CADSUPER)機能を セットにしたモデルです。 Pro( プロ) Basicモデル機能に、以下の拡張機能が追加したモデルです。 (Routing・Toolbox・PhotoView360・eDrawings® Professional) Premium( プレミアム) Proモデル機能に、線形静解析・機構解析といった解析機能を追加したモデルです。 Drawingプラスモデル 上記モデルに、3次元機能内の補助製図機能(SOLIDWORKS Drawings)をセットにしたモデルです。 Basic Pro Premium コンポーネント Basic Pro Premium +Drawing +Drawing +Drawing 2次元機能 CADSUPER作図機能 ● ● ● ● ● ● 変換コンバータ ● ● ● ● ● ● 一括変換 ● ● ● ● ● ● 連携機能 3次元→2次元投影 ● ● ● ● ● ● 一括組図/部品図投影 ● ● ● ● ● ● 投影図更新 ● ● ● ● ● ● 形状補正 ● ● ● ● ● ● 2次元→3次元インポート ● ● ● ● ● ● 2Dto3Dモデリング ● ● ● ● ● ● マルチボディ個別保存 ● ● ● ● ● ● JISねじ機械要素 ● ● ● ● ● ● 3D一括変換 ● ● ● ● ● ● 3次元機能 部品設計 ● ● ● ● ● ● アセンブリ設計 ● ● ● ● ● ● 板金 ● ● ● ● ● ● 溶接 ● ● ● ● ● ● モールド ● ● ● ● ● ● FeatureWorks ● ● ● ● ● ● Utilities ● ● ● ● ● ● 拡張機能 eDrawings® Professional ー ー ● ● ● ● SOLIDWORKS Toolbox ー ー ● ● ● ● SOLIDWORKS Routing ー ー ● ※ ● ● ※ ● PhotoView360 ー ー ● ● ● ● 解析機能 SOLIDWORKS Motion ー ー ー ー ● ● SOLIDWORKS Simulation ー ー ー ー ● ● 補助製図機能 Drawings ー ● ー ● ー ● 一括印刷 ー ● ー ● ー ● データ管理 SearchManager Pro2 ● ● ● ● ● ● ※SOLIDWORKS Routing機能をご利用のお客様は、Drawing追加モデルを推奨いたします。 【3次元画像提供:DS ソリッドワークス社】 拡張機能 / 解析機能 / モデル構成
