フロア全面を免震化　敷くだけの免震システム　【倉庫・工場向け免震装置】

倉庫・工場向け免震装置 どんな地震でも 100gal以下に低減。 厚さ 3mm～ フォークリフトの乗り降り自由自在。 最適な摩擦係数（μ＝10%）普段は動き過ぎない免震です。

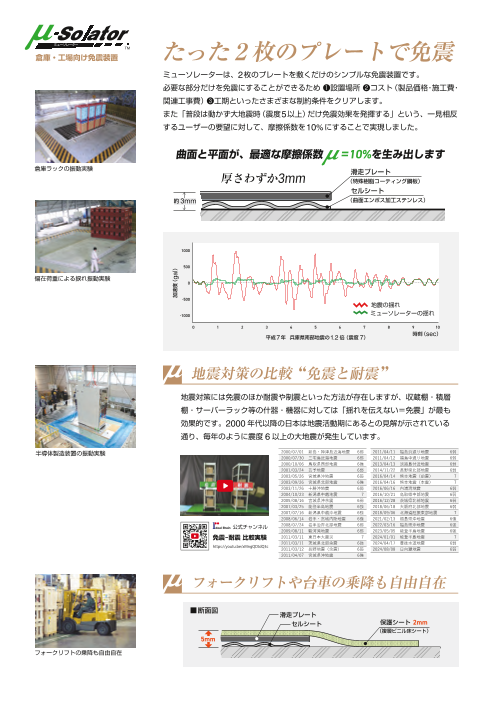

倉庫・工場向け免震装置 たった２枚のプレートで免震 ミューソレーターは、2枚のプレートを敷くだけのシンプルな免震装置です。 必要な部分だけを免震にすることができるため ❶設置場所 ❷コスト（製品価格・施工費・ 関連工事費） ❸工期といったさまざまな制約条件をクリアします。 また「普段は動かず大地震時（震度5以上）だけ免震効果を発揮する」という、一見相反 するユーザーの要望に対して、摩擦係数を10%にすることで実現しました。 曲面と平面が、最適な摩擦係数　 ＝10%を生み出します 倉庫ラックの振動実験 厚さわずか3mm 滑走プレート （特殊樹脂コーティング鋼板） セルシート 約 3mm （曲面エンボス加工ステンレス） 1000 500 偏在荷重による捩れ振動実験 0 -500 地震の揺れ -1000 ミューソレーターの揺れ 0 1 2 3 4 5 6 7 8 9 10 時刻（sec）平成7年　兵庫県南部地震の1.2倍（震度 7） 地震対策の比較“　免　震　と耐　震” 地震対策には免震のほか耐震や制震といった方法が存在しますが、収蔵棚・積層 棚・サーバーラック等の什器・機器に対しては「揺れを伝えない＝免震」が最も 効果的です。2000年代以降の日本は地震活動期にあるとの見解が示されている 通り、毎年のように震度 6以上の大地震が発生しています。 半導体製造装置の振動実験 2000/07/01 新島・神津島近海地震 6弱 2011/04/11 福島浜通り地震 6弱 2000/07/30 三宅島近海地震 6弱 2011/04/12 福島中通り地震 6弱 2000/10/06 鳥取県西部地震 6強 2013/04/13 淡路島付近地震 6弱 2001/03/24 芸予地震 6弱 2014/11/22 長野県北部地震 6弱 2003/05/26 宮城県沖地震 6弱 2016/04/14 熊本地震（前震） 7 2003/09/26 宮城県北部地震 6強 2016/04/16 熊本地震（本震） 7 2003/11/26 十勝沖地震 6弱 2016/06/16 内浦湾地震 6弱 2004/10/23 新潟県中越地震 7 2016/10/21 鳥取県中部地震 6弱 2005/08/16 宮城県沖余震 6弱 2016/12/28 茨城県北部地震 6弱 2007/03/25 能登半島地震 6強 2018/06/18 大阪府北部地震 6弱 2007/07/16 新潟県中越沖地震 6強 2018/09/06 北海道胆振東部地震 7 2008/06/14 岩手・宮城内陸地震 6強 2021/02/13 福島県沖地震 6強 公式チャンネル 2008/07/24 岩手沿岸北部地震 6弱 2022/03/16 福島県沖地震 6強 2009/08/11 駿河湾地震 6弱 2023/05/05 能登半島地震 6強 免震－耐震 比較実験 2011/03/11 東日本大震災 7 2024/01/01 能登半島地震 7 2011/03/11 茨城県北部余震 6強 2024/04/17 豊後水道地震 6弱 https://youtu.be/xMngQDtdQ3c 2011/03/12 長野地震（余震） 6弱 2024/08/08 日向灘地震 6弱 2011/04/07 宮城県沖地震 6強 フォークリフトや台車の乗降も自由自在 ■断面図 滑走プレート 　　セルシート 保護シート 2mm （複層ビニル床シート） 5mm フォークリフトの乗降も自由自在 加速度（gal）

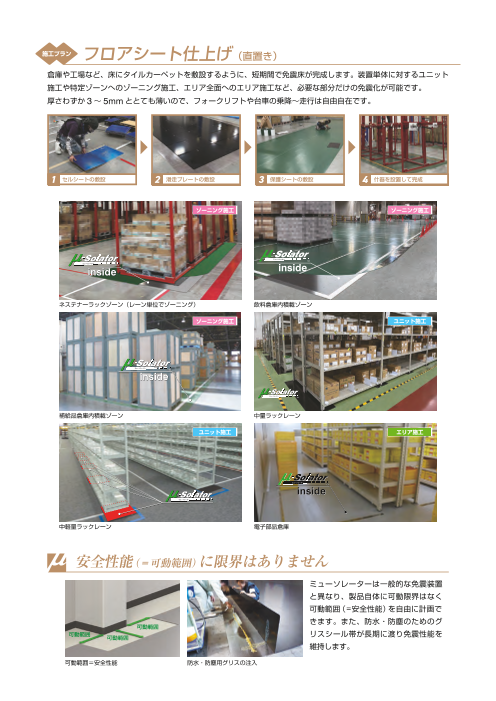

フロアシート仕上げ（直置き） 倉庫や工場など、床にタイルカーペットを敷設するように、短期間で免震床が完成します。装置単体に対するユニット 施工や特定ゾーンへのゾーニング施工、エリア全面へのエリア施工など、必要な部分だけの免震化が可能です。 厚さわずか 3～ 5mmととても薄いので、フォークリフトや台車の乗降～走行は自由自在です。 1 セルシートの敷設 2 滑走プレートの敷設 3 保護シートの敷設 4 什器を設置して完成 ゾーニング施工 ゾーニング施工 ネステナーラックゾーン（レーン単位でゾーニング） 飲料倉庫内積載ゾーン ゾーニング施工 ユニット施工 補給品倉庫内積載ゾーン 中量ラックレーン ユニット施工 エリア施工 中軽量ラックレーン 電子部品倉庫 安全性能（＝可動範囲）に限界はありません ミューソレーターは一般的な免震装置 と異なり、製品自体に可動限界はなく 可動範囲（＝安全性能）を自由に計画で きます。また、防水・防塵のためのグ 可動範囲 可動範囲 可動範囲 リスシール帯が長期に渡り免震性能を 維持します。 可動範囲＝安全性能 防水・防塵用グリスの注入

コンクリート仕上げ 既存のコンクリートの上にミューソレーターを敷設し、コンクリートを打設するだけ。免震基礎として使用できるので、 アンカー打ちや構造物の建造も可能です。 1 専用両面テープ施工 2 ミューソレーターの敷設 3 コンクリート打設 4 完成 エリア施工 ユニット施工 冷凍自動倉庫 医薬品製造装置 想定外規模の地震への対応（フェールセーフ） ※オプション エアダンパー 免震床 滑走プレート セルシート エアダンパーが、想定外の地震 による衝撃を吸収します 地震発生後のリセット手順 電動ジャッキ 滑走プレート セルシート 免震床 大地震発生後は、ピットに格納 されている電動ジャッキで原点 にリセットします。

免震でBCP BCP：Business Continuily Plan BCPとは、地震後でも事業継続（たとえば倉庫運営や工場の生産活動など） を可能にするため、事前に必要な対策を計画し、実行することをいいます。 2011年3月11日の東北地方太平洋沖地震では、東北・関東の広域にわたる 多数の倉庫・工場が被災し、操業停止に追い込まれただけでなく、部品等 の生産停止により被災地以外の産業停滞も引き起こしました。実際に、企業 の操業停止による損失は、1日あたり数千万円から数億円にのぼるケース もあり、BCP対策の有無で被害規模に大きな差が出てしまいます。また、 近年は企業の社会的責任（CSR）やサプライチェーン全体でのレジリエンス 強化が求められており、BCPが企業の信頼基準となりつつあります。 免震装置は、地震で揺れない安全地帯を形成し、BCP（事業継続）に大きく 貢献します。 いつ・どこで発生してもおかしくない大地震 東北地方太平洋沖地震（2011年）や熊本地震（2016年）また南海トラフ巨大地震 や首都直下地震といったメディアで注目される地震だけが地震リスクではあ りません。日本各地では近年も多くの大規模地震が発生しており、日本列島 は現在、地震活動期にあるとされています。いつ・どこで大地震が発生して も不思議ではないことを常に念頭に置いて備える必要があります。 1993年 北海道南西沖地震 M7.8 2018年 北海道胆振東部地震 M6.7 2003年 十勝沖地震 M8.0 1983年 日本海中部地震 M7.7 1923年 新潟地震 M7.5 1968年 十勝沖地震 M7.9 2007年 新潟県中越沖地震 M6.8 2004年 新潟県中越地震 M6.8 2003年 宮城県北部地震 M6.4 2024年 令和 6年能登半島地震 M7.6 2008年 岩手宮城内陸地震 M7.2 2007年 能登半島地震 M6.9 1923年 昭和三陸沖地震 M8.1 1984年 長野県西部地震 M6.8 1948年 福井地震 M7.1 2011年 東北地方太平洋沖地震 M9.0 2018年 大阪府北部地震 M6.1 1974年 宮城県沖地震 M7.4 2000年 鳥取県西部地震 M7.3 2021年 福島県沖地震 M7.3 2001年 芸予地震 M6.7 2009年 駿河湾地震 M6.5 1923年 関東地震 M7.9 1976年 伊豆大島近海地震 M7.0 1974年 伊豆半島沖地震 M6.9 1944年 東南海地震 M7.9 1995年 兵庫県南部地震 M7.3 1946年 南海地震 M8.0 1968年 日向灘地震 M7.5 2005年 福岡県西方沖地震 M7.0 2016年 熊本地震 M7.3 ※本地図は地震被害リスクをわかりやすく図示したものであり、実際の規模・被害等とは一致しません。

製品仕様 Product Specifications 500mm 滑走プレート 500mm （特殊樹脂コーティング鋼板） セルシート （曲面エンボス加工ステンレス） 厚さ1.6mm 厚さ1.3mm 免 震 機 構 滑り免震 免 震 性 能 いかなる大地震の揺れでも100gal以下に低減（上下動・パルス応答を除く） なし（製品自体に限界変位はなく、有効可動範囲を自由に計画可能） 限 界 変 位 ※メーカー推奨値 ±250mm以上 限 界 面 圧 1㎡あたり100ton 保 　 　 守 メンテナンスフリー 保 証 期 間 納品日より1年間 ・搭載物についての補償は一切行いません 備 　 　 考 ・亜鉛ウィスカは発生しません（製品本体に限り） ・仕様は予告なく変更されることがあります 注意事項 ■ ミューソレーターは、転倒の原因となる地震の水平動を低減する装置です。地震の上下動や機械振動等、転倒原因にならない振動には対応 していません。 ■ ミューソレーターは、地震による転倒リスクを低減する装置であり、無被害を保証するものではありません。 ■ ミューソレーターには、地震発生時に可動範囲が必要です。設定された可動範囲内に動作を妨げる物等を置かないで下さい。また、可動範 囲を超えると免震機能が発揮されない場合があります。 ■ 大地震（震度5弱以上）発生後には、必ず搭載物の状況を確認して下さい。また、ミューソレーターは大地震発生後に残留変位（ズレ）が生 じる場合があります。地震後このような状況になった場合は、直ちに下記へお問い合わせ下さい。 ■ 搭載された機器を不用意に押さないで下さい。不意に動く恐れがあります。 ■ 下地面（フリーアクセスフロア、床スラブ等）の瑕疵・障害により作動しない場合があります。 ■ 6階以上のフロアに設置する場合、設置の是非について検証する必要があります。 ■ 移設・転用する場合は、クリーニング処理を推奨します。（有償） ■ 本パンフレット記載内容の不明点や、記載されていない事項につきましては、お気軽に下記にお問い合わせ下さい。 〒102-0083 東京都千代田区麹町 3-1 昭文社ビル 3F TEL 03-6910-0411 FAX 03-6910-0412 Email msol@ibrain.jp WEB https://ibrain.jp 2025.08.01
