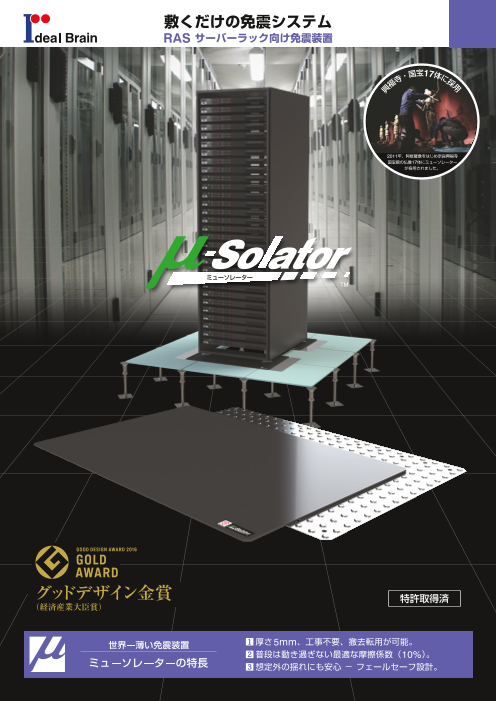

既設ラック・ラック単体を免震化！敷くだけの免震システム　【サーバーラック向け免震装置】

敷くだけの免震システム RAS サーバーラック向け免震装置

RAS サーバーラック向け免震装置 たった2枚のプレートで免震 ミューソレーターは、2枚のプレートを敷くだけのシンプルな免震装置です。 必要な部分だけを免震にすることができるため ❶設置場所 ❷コスト（製品価格・施工費・ 関連工事費） ❸工期といったさまざまな制約条件をクリアします。 「普段は動かず大地震時（震度5以上）だけ免震効果を発揮する」という、一見相反するユー ザーの要望をミューソレーターが実現しました。 曲面と平面が、最適な摩擦係数　 ＝10%を生み出します 厚さわずか 5mm 滑走プレート 免震に最適な摩擦係数（10%）を実現 しています。 （特殊樹脂コーティング鋼板） 3.2mm セルシート 5.2mm （曲面エンボス加工ステンレス） 2.0mm 1250 1000 750 500 250 0 -250 -500 -750 地震の揺れ -1000 ミューソレーターの揺れ -1250 0 1 2 3 4 5 6 7 8 9 10 時 刻（sec） 実験風景（サーバーラック） 平成 7年　兵庫県南部地震の 1.2倍（震度 7） 耐震と一般的な免震、 　　　　　それぞれの問題点を解決。 耐 震（アンカー固定） 一般的な免震装置 ミューソレーター 天 井 天 井 天 井 機器に衝撃！ 狭い 広い （設置前の環境を保持） ■ビル所有者との合意が必要 ■設置作業に特殊技能が必要 ■構造が単純なので設置が簡単 ■退去時に修復工事が必要 ■移設には専門技術者が必要 ■装置が薄く、室内空間に影響し ■アンカー強度に不安が残る ■装置の高さ分、室内空間が狭く ない ■工事中に音や埃が出る なる ■移設・転用が容易 耐震は安価でしっかり固定できますが、地震の揺れがダイレクトに伝わるため、機器や什器が損傷する可能性があります。 一般的な免震装置は高価な上に、天井高が犠牲になります。ミューソレーターは両者の欠点を克服しました。 加速度（gal）

想定外を想定したフェールセーフ設計 一般的な免震装置 （ベアリング式） 通常時 想定外の地震発生！ 甚大な被害・損失を 招きます。 衝突！ 一般的な免震装置は±200～ 300mmと可動範囲が限られているため、可動限界を超える揺れ幅の地震に 実験風景（水平動+上下動） よって装置がストッパーに衝突し、搭載物の転倒・落下・破損のリスクは避けられません。 ミューソレーター 通常時 想定外の地震発生！ 転倒リスクを低減 ミューソレーターは、製品自体に可動限界はなく、可動範囲（＝安全性能）を自由に計画可能。万が一、計画 した可動範囲を超えても、落差はわずか 2.0mmのため転倒・破損リスクは最小限に抑えられます。 製品セット セルシート 滑走プレート （曲面エンボス加工ステンレス） （特殊樹脂コーティング鋼板） 400mm 開口部から床下配線ができます。 600mmまたは700mm 厚さ2.0mm 厚さ3.2mm 施工プロセス ～ かんたん 2ステップ 前方 後方 装置は薄く、前後2パーツなの で、施工が簡単です。 1 前方をジャッキアップして 2 後方をジャッキアップして ミューソレーターを敷設 ミューソレーターを敷設 完 了

製品仕様 Product Specifications 免 震 機 構 滑り免震 ケーブル開口 250mm角 ～ 400mm角 免 震 性 能 いかなる大地震の揺れでも100gal以下に低減（上下動・パルス応答を除く） 製品自体に限界変位はなく、有効可動範囲を自由に計画可能。 限 界 変 位 ※メーカー推奨値 ±250mm以上 限 界 面 圧 1㎡あたり16ton（集中荷重1点あたり200kg） メンテナンスフリー 保 　 　 守 ※ボーダー部に傷がついた場合はお取替えください。（有償） 保 証 期 間 納品日より1年間 ・搭載物に関する補償はいたしかねます 備 　 　 考 ・亜鉛ウィスカは発生しません（製品本体に限り） ・製品の仕様は予告なく変更される場合があります ■ 製品構成 品　名 型　番 材　質 寸法（mm） 厚さ（mm） 入数（枚） A3-6040 鋼板（特殊樹脂コート） 600 × 400 3.2 2 RAS-600B S2-6040 ステンレス 600 × 400 2.0 2 S2-4010 ステンレス 100 × 400 2.0 4 A3-7040 鋼板（特殊樹脂コート） 700 × 400 3.2 2 RAS-700B S2-7040 ステンレス 700 × 400 2.0 2 S2-4010 ステンレス 100 × 400 2.0 4 A3-6040 鋼板（特殊樹脂コート） 600 × 400 3.2 2 RAS-600 S2-6040 ステンレス 600 × 400 2.0 2 A3-7040 鋼板（特殊樹脂コート） 700 × 400 3.2 2 RAS-700 S2-7040 ステンレス 700 × 400 2.0 2 注意事項 ■ ミューソレーターは、転倒の原因となる地震の水平動を低減する装置です。地震の上下動や機械振動等、転倒原因にならない振動には対応 していません。 ■ ミューソレーターは、地震による転倒リスクを低減する装置であり、無被害を保証するものではありません。 ■ ミューソレーターには、地震発生時に可動範囲が必要です。設定された可動範囲内に動作を妨げる物等を置かないで下さい。また、可動範 囲を超えると免震機能が発揮されない場合があります。 ■ 大地震（震度5弱以上）発生後には、必ず搭載物の状況を確認して下さい。また、ミューソレーターは大地震発生後に残留変位（ズレ）が生 じる場合があります。地震後このような状況になった場合は、直ちに下記へお問い合わせ下さい。 ■ 搭載された機器を不用意に押さないで下さい。不意に動く恐れがあります。 ■ 下地面（フリーアクセスフロア、床スラブ等）の瑕疵・障害により作動しない場合があります。 ■ 6階以上のフロアに設置する場合、設置の是非について検証する必要があります。 ■ 移設・転用する場合は、クリーニング処理を推奨します。（有償） ■ 本パンフレット記載内容の不明点や、記載されていない事項につきましては、お気軽に下記にお問い合わせ下さい。 〒102-0083 東京都千代田区麹町 3-1 昭文社ビル 3F TEL 03-6910-0411 FAX 03-6910-0412 Email msol@ibrain.jp WEB https://ibrain.jp 2025.06.10
