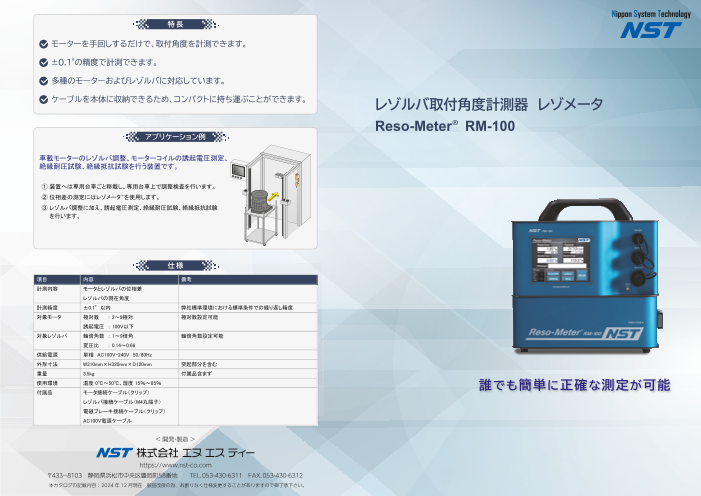

レゾルバ取付角度測定器 レゾメータ RM-100

Nippon System Technology 特長 モーターを手回しするだけで、取付角度を計測できます。 ±0.1°の精度で計測できます。 多種のモーターおよびレゾルバに対応しています。 ケーブルを本体に収納できるため、コンパクトに持ち運ぶことができます。 レゾルバ取付角度計測器　レゾメータ Reso-Meter® RM-100 アプリケーション例 車載モーターのレゾルバ調整、モーターコイルの誘起電圧測定、 絶縁耐圧試験、絶縁抵抗試験を行う装置です。 ① 装置へは専用台車ごと移載し、専用台車上で調整検査を行います。 TM ② 位相差の測定にはレゾメータ を使用します。 ③ レゾルバ調整に加え、誘起電圧測定、絶縁耐圧試験、絶縁抵抗試験 　　を行います。 仕様 項目 内容 備考 計測内容 モータとレゾルバの位相差 レゾルバの現在角度 計測精度 ±0.1°以内 弊社標準環境における標準条件での繰り返し精度 対象モータ 極対数　 　： 2～9極対 極対数設定可能 誘起電圧　： 100V以下 対象レゾルバ 軸倍角数　： 1～9倍角 軸倍角数設定可能 変圧比　　 ： 0.14～0.66 供給電源 単相　AC100V-240V　50/60Hz 外形寸法 W310mm×H320mm×D120mm 突起部分を含む 重量 3.5kg 付属品含まず 使用環境 温度 0℃～50℃、湿度 15％～85％ 誰でも簡単に正確な測定が可能 付属品 モータ接続ケーブル（クリップ） レゾルバ接続ケーブル（M4丸端子） 電磁ブレーキ接続ケーブル（クリップ） AC100V電源ケーブル ＜ 開発・製造 ＞ 株式会社 エヌ エス ティー https://www.nst-co.com 〒４３３－８１０３　静岡県浜松市中央区豊岡町５８番地　　TEL．０５３-４３０-６３１１　FAX．０５３-４３０-６３１２ 本カタログの記載内容： 2024 年 12月現在　製品改良の為、お断りなく仕様変更することがありますので御了承下さい。

従来方式 と レゾメータ の調整方法の比較 従来方式 レゾメータ 駆動モータ オシロスコープの表示画面 オシロスコープ レゾメータの計測画面 U/V/W 相 差動プローブ ブレーキケーブル （＋,－） R/D コンバータ レゾルバ信号 制御盤 モータケーブル （U/V/W 相） 誰でも簡単に Ｒｅｓｏ－Ｍｅｔｅｒ ＲＭ－１００ 安全な計測が可能 対象モータ レゾルバケーブル （REF,sin 波 ,cos 波） 対象レゾルバ 対象モータ 対象レゾルバ 外部の駆動装置が必要となり、設備コストがかかる 低コスト モーターを駆動せずに測定できるため、低コストで導入が可能 オシロスコープの波形を確認し、作業者の感覚で調整 高精度 計測画面の数値を確認することで、正確な調整が可能 装置化されているため、設置スペースが必要 省スペース 本体は3.5kgと軽量でコンパクトなため、持ち運びが可能 低コスト 高精度 省スペース 従来の約10分の1のコストで導入が可能 計測精度は±0.1°以内で、正確な調整が 軽量かつコンパクトなため、使用場所を選 です。 可能です。 びません。 安全性の向上 定量化が可能 リスク管理・品質向上 モーターを駆動せず、停止した状態で作業 計測結果を数値で表示します。 トレーサビリティ体系図の発行が可能です。 が可能です。
