バッテリー関連装置

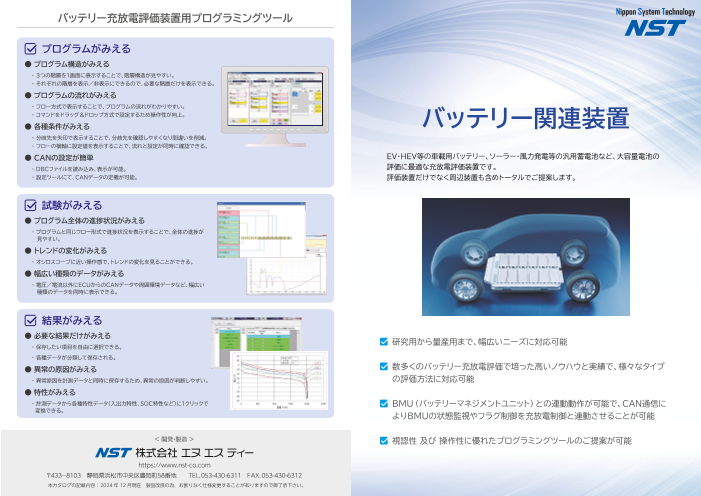

Nippon System Technology バッテリー充放電評価装置用プログラミングツール プログラムがみえる ● プログラム構造がみえる 　　・ ３つの階層を１画面に表示することで、階層構造が見やすい。 　　・ それぞれの階層を表示／非表示にできるので、必要な階層だけを表示できる。 ● プログラムの流れがみえる 　　・ フロー方式で表示することで、プログラムの流れがわかりやすい。 　　・ コマンドをドラッグ＆ドロップ方式で設定するため操作性が向上。 ● 各種条件がみえる バッテリー関連装置 　　・ 分岐先を矢印で表示することで、分岐先を確認しやすくなり間違いを削減。 　　・ フローの横軸に設定値を表示することで、流れと設定が同時に確認できる。 ● ＣＡＮの設定が簡単 EV・HEV等の車載用バッテリー、ソーラー・風力発電等の汎用蓄電池など、大容量電池の 　　・ ＤＢＣファイルを読み込み、表示が可能。 評価に最適な充放電評価装置です。 　　・ 設定ツールにて、ＣＡＮデータの定義が可能。 評価装置だけでなく周辺装置も含めトータルでご提案します。 試験がみえる ● プログラム全体の進捗状況がみえる 　　・ プログラムと同じフロー形式で進捗状況を表示することで、全体の進捗が 　　　 見やすい。 ● トレンドの変化がみえる 　　・ オシロスコープに近い操作感で、トレンドの変化を見ることができる。 ● 幅広い種類のデータがみえる 　　・ 電圧／電流以外にECUからのCANデータや周囲環境データなど、幅広い 　　　 種類のデータを同時に表示できる。 結果がみえる ● 必要な結果だけがみえる 研究用から量産用まで、幅広いニーズに対応可能 　　・ 保存したい項目を自由に選択できる。 　　・ 各種データが分類して保存される。 ● 異常の原因がみえる 数多くのバッテリー充放電評価で培った高いノウハウと実績で、様々なタイプ 　　・ 異常原因を計測データと同時に保存するため、異常の原因が判断しやすい。 の評価方法に対応可能 ● 特性がみえる 　　・ 計測データから各種特性データ（入出力特性、SOC特性など）に1クリックで BMU（バッテリーマネジメントユニット）との連動動作が可能で、CAN通信に 　　　変換できる。 よりBMUの状態監視やフラグ制御を充放電制御と連動させることが可能 ＜ 開発・製造 ＞ 視認性 及び 操作性に優れたプログラミングツールのご提案が可能 株式会社 エヌ エス ティー https://www.nst-co.com 〒４３３－８１０３　静岡県浜松市中央区豊岡町５８番地　　TEL．０５３-４３０-６３１１　FAX．０５３-４３０-６３１２ 本カタログの記載内容： 2024 年 12月現在　製品改良の為、お断りなく仕様変更することがありますので御了承下さい。

研究開発用 全自動バッテリー検査装置 （量産装置用） バッテリーの評価だけでなく、ＢＭＵ（バッテリーマネージメントユニット）の評価も行うことができる評価装置です。 バッテリー（セル・モジュール・パック）の充放電検査を行う装置です。 コンピュータによる充放電試験パターンの作成，制御，管理を行うことが可能です。 ＡＧＶ，ＲＧＶ，ロボット等で自動搬送し、充放電ステーションにて充放電検査を行います。 トレーサビリティシステムを連動し、検査データを管理します。 恒温槽 充放電電源 PC 消火装置 制御盤 ワーク 計測装置 バッテリー 充放電電源 制御盤 RGV 仕 様 例 項目 内容 搬入 搬出 電圧 0～750V 治具 +パック ライン ライン 電源供給レール 電流 ±800A 充放電モード CC充放電，CC-CV充放電，CP充放電，CP-CV充放電，セルCC-CV充放電， セルCP-CV充放電，パルス充放電，マップ充放電，など 仕 様 例 電圧精度 ±0.1％ of F.S. 項目 内容 電流精度 ±0.1％ of F.S. 電圧 0 ～ 5V，0 ～ 20V，0 ～ 500V，など 電流応答性 5ms以下（但し、電池の内部抵抗による） 電流 ±50A，±200A，±500A，など 外部CAN制御 CAN通信にて外部からリミット制御が可能 計測機能 セル電圧，モジュール電圧，パック総電圧，温度，など 計測機能 セル256ch，モジュール50ch，温度256ch，CANデータ，総電圧，電流，など 検査項目 上揃え充電，容量確認，AC-IR，DC-IR，補充電，など 恒温槽 温度範囲：-50℃ ～ +150℃ 槽内寸法：W3,000mm × D3,000mm × H2,000mm ト レ ー サ ビ リ テ ィ シ ス テ ム 監視カメラ付 消火システム CO2消火 ガス検知機能（CO2，CO，H2） 検査データ管理 熱検知機能 管理内容 評価パターンプログラミング機能 フロー方式 ・ シリアル No. 充放電モード，外部電源制御 ・ 検査日時 CAN制御，恒温槽制御 ・ 試験結果 管理 PC 操作 PC 操作 PC 操作 PC 操作 PC 条件移行設定，など その他機能 DBCファイル読み取り，設定機能 dSPACE社のMicro Auto Box 連動機能 HUB シ ス テ ム ブ ロ ッ ク 図 電源 外部I/F AC400V ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 記録装置 制御 PC （1） 制御 PC （2） 制御 PC （n） UPS データ データ サーバ サーバ IEEE1394 IEEE1394 ｺﾝﾄﾛｰﾗ ボード データロガー I/O 充放電電源 電源 コンソール LAN 制御 測定内容 PC PC CAN ・ 電流 CAN ・ 電圧 ボード 恒温槽 計測装置 （1） 計測装置 （2） 計測装置 （n） ・ 温度 端子台 切替器 セル電圧 熱電対 コ コ コ ン ン ン キーボード マウス ﾓｼﾞｭｰﾙ電圧 BMU ト電池パック ト電池パック ト モニタ 電池パック ロ ロ ー ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ロ 監視カメラ ー ー 電池パック ル ル ル センサー 端子台 電源パックラック 消火システム ローカルエリアネットワーク CAN×3 汎用 サーバーネットワーク ECV用 電池計測 モニタ 汎用 電源 電源 電源 PC ECV ユニット 計測ユニットネットワーク AC200V 充放電電源 充放電電源 充放電電源
