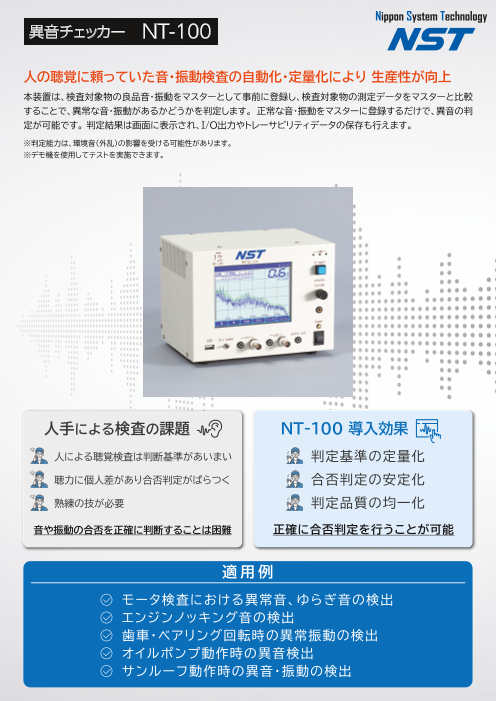

異音チェッカー　NT-100

Nippon System Technology 異音チェッカー　NT-100 人の聴覚に頼っていた音・振動検査の自動化・定量化により 生産性が向上 本装置は、検査対象物の良品音・振動をマスターとして事前に登録し、検査対象物の測定データをマスターと比較 することで、異常な音・振動があるかどうかを判定します。 正常な音・振動をマスターに登録するだけで、異音の判 定が可能です。 判定結果は画面に表示され、I/O出力やトレーサビリティデータの保存も行えます。 ※判定能力は、環境音（外乱）の影響を受ける可能性があります。 ※デモ機を使用してテストを実施できます。 人手による検査の課題 NT-100 導入効果 人による聴覚検査は判断基準があいまい 判定基準の定量化 聴力に個人差があり合否判定がばらつく 合否判定の安定化 熟練の技が必要 判定品質の均一化 音や振動の合否を正確に判断することは困難 正確に合否判定を行うことが可能 適 用 例 モータ検査における異常音、ゆらぎ音の検出 エンジンノッキング音の検出 歯車・ベアリング回転時の異常振動の検出 オイルポンプ動作時の異音検出 サンルーフ動作時の異音・振動の検出

異常音、異常振動の測定・検出・判定・検査 ● エンジンベンチでの異音･振動検査 ● モータの振動検査 振動センサー 振動センサー 集音マイク ● 家電製品の異音･振動検査 振動センサー PLC PC ●PLC･PC と接続し､トリガ信号入力･判定結果出力可能 集音マイク ●既存の装置に組込み可能 ● アッシー部品等の共振検査 ● インラインでも使用可能 ユニットからアッシー部品等へ指定した周波数の振動を インラインでのモータ異音検査 与え､発生する共振をユニットにて解析し組付け不良等を 検出します 振動出力 共振を入力 仕様 項目 内容 A/D チャンネル数：2CH（マイク入力、振動センサー入力など）　24ビットデルタシグマADコンバータ D/A チャンネル数：1CH（テスト信号、警告音など）　24ビットデルタシグマDAコンバータ サンプリング周波数 最大48KHz 入力形式 マイク入力、振動センサー入力 表示 640×480　カラーTFTモニター（タッチパネル） 表示内容 FFT結果、判定結果の数値、パラメータ 汎用入出力 I/O：8bit/8bit、計測開始トリガ入力、判定結果出力 外部I/F イーサネット1CH、USB 拡張記憶媒体 USBメモリ、大容量不揮発メモリ 電源 1次：AC-100V、内部：I/O、電源：DC24V 外形寸法 W220mm×D160mm×H170mm（突起物は含まず） 重量 3.0kg ＜ 開発・製造 ＞ 株式会社 エヌ エス ティー https://www.nst-co.com 〒４３３－８１０３　静岡県浜松市中央区豊岡町５８番地　　TEL．０５３-４３０-６３１１　FAX．０５３-４３０-６３１２ 本カタログの記載内容： 2024 年 11月現在　製品改良の為、お断りなく仕様変更することがありますので御了承下さい。
