レーザ式距離計　PGL

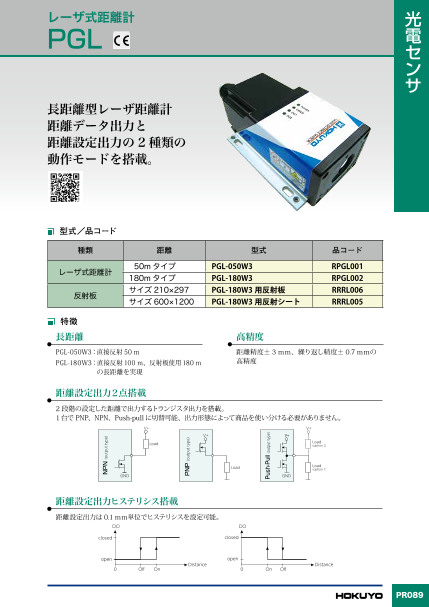

レーザ式距離計 光 PGL 電 セ ン サ 長距離型レーザ距離計 距離データ出力と 距離設定出力の 2種類の 動作モードを搭載。 型式／品コード 種類 距離 型式 品コード レーザ式距離計 50m タイプ PGL-050W3 RPGL001 180m タイプ PGL-180W3 RPGL002 反射板 サイズ 210×297 PGL-180W3 用反射板 RRRL006 サイズ 600×1200 PGL-180W3 用反射シート RRRL005 特徴 長距離 高精度 PGL-050W3：直接反射 50 ｍ 距離精度± 3 ｍｍ、繰り返し精度± 0.7 ｍｍの PGL-180W3：直接反射 100 ｍ、反射板使用 180 ｍ 高精度 　　　　　　 の長距離を実現 距離設定出力２点搭載 2 段階の設定した距離で出力するトランジスタ出力を搭載。 1 台で PNP、NPN、Push-pull に切替可能、出力形態によって商品を使い分ける必要がありません。 V+ V+ V+ V+ Load Load (option 2) Load Load (option 1) GND GND 距離設定出力ヒステリシス搭載 距離設定出力は 0.1 ｍｍ単位でヒステリシスを設定可能。 DO DO closed closed open open Distance Distance 0 Off On 0 On Off PR089 NPN (output type) PNP (output type) Push-Pull (output type)

光 電 PGL セ フィルタ機能搭載 インターフェース ン 移動平均フィルタ、スパイク抑制フィルタ、エラー RS232C、RS422、RS485、SSI と各種インター 抑制フィルタを搭載しており、ノイズやエラーデータ フェースに対応可能。 サ に強くなっています。 アプリケーションソフト USB にてアプリケーションソフトと接続。 各種設定やエラー読み出し、コマンドシュミレーションが可能です。 使用例 物流 製鉄 クレーン ● スタッカークレーンの位置決め ● 鋼材の有無検知 ● 天井クレーンの接近警報 ● レール台車の位置決め ● 鋼材の寸法測定 ● 自動天井クレーンの位置決め ● 垂直搬送リフトの位置決め ● 鋼材の位置制御 ● 横行台車の位置制御 港湾 製紙、ダンボール インフラ ● クレーンの位置決め ● ロール巻取り量計測 ● 橋梁やインフラ設備のひずみ量 ● コンテナの位置検出 ● ロール残量計測 　 モニタリング ● 船体との接近距離計測 ※環境に合わせて、各種保護をお願いします。 PR090

PGL 光 電 構造 セ ン 3 サ 2 1 4 5 6 外部接続ネジ端子に接続します。 8 端子番号 記号 信号名 1 +V 電源 + 7 2 GND 電源 - 3 D01/DI1 距離設定出力 1 ① USB（Mini-B) 4 D02 距離設定出力 2 ② ねじ端子 5 D0E エラー出力 ③ 表示 LED 6 AO 未使用 9 ④ 角度調整ネジ 7 RX RS232C 受信 ⑤ 取付穴 8 TX RS232C 送信 ⑥ シールド端子 9 T- RS422/485 送信 /SSI_D- ⑦ リセットボタン 10 T+ RS422/485 送信 /SSI_D+ ⑧ 端子カバー 11 R- RS422/485 受信 /SSI_C- ⑨ ケーブルグランド 12 R+ RS422/485 受信 /SSI_C+ インターフェース 各種インターフェイスに対応。オプションにて産業ネットワークにも対応可能です。 RS232C RS422 最大 100 台まで可能（ID 設定０～ 99） 1 V+ ensor 2 GND 12...30VDC S Sensor Sensor Sensor 0V PLC/PC RS-232 RS-422 RS-422 RS-422 RS-232 Host Device ID:0 Device ID:1 Device ID:99 GND 7 RX Screw terminal (12 pin) Screw terminal (12 pin) Screw terminal (12 pin) 8 TX TX RX PLC/PC Host RS-422 T+ T- RT R+ R- RT 0V 12...30VDC SS（I クロック同期して距離データを出力する） RS485 最大 100 台まで可能（ID 設定０～ 99） 1 V+ Sensor GND 12...30VDC 2 Sensor Sensor Sensor 0V PLC/PC SSI slave SSI master RS-485 RS-485 RS-485 Device ID:0 Device ID:1 Device ID:99 SSI interface Screw terminal (12 pin) Screw terminal (12 pin) Screw terminal (12 pin) Shielded, twisted pair cable Shield 9 T- Data- 10 T+ Data+ 11 R- Clock- PLC/PC 12 R+ Clock+ Host RS-485 T+ T- RT RT R+ 0V R- 12...30VDC （注） RS485 での接続時は、ご使用の RS485 機器の受信側切り 替えに、時間が掛かる場合ご使用できません。詳細は、ユーザーズ マニュアルをご参照ください。 PR091 Screw terminal (12pin) Screw terminal (12pin) R+ 12 R+ 12 R- 11 R- 11 T+ 10 T+ 10 T- 9 T- 9 GND 2 GND 2 V+ 1 V+ 1 R+ 12 R+ 12 R- 11 R- 11 T+ 10 T+ 10 T- 9 T- 9 GND 2 GND 2 V+ 1 V+ 1 R+ 12 R+ 12 R- 11 R- 11 T+ 10 T+ 10 T- 9 T- 9 GND 2 GND 2 V+ 1 V+ 1

光 電 PGL セ 仕様 ン 型 式 PGL-050W3 PGL-180W3 サ 電 源 電 圧 12 ～ 30VDC 消費電流 PGL-050W3:0.15A (24V)、PGL-180W3:0.5A (24V) 光 源 赤色レーザー（650nm）クラス２（IEC 60825-1; 2014) 光 芒 10m : 7 × 3mm 、 50m : 28 × 13mm 、 100m : 55 × 30mm 検出距離（反射板なし） 0.05 ～ 50m 0.05 ～ 100m 検出距離（反射板あり） ─ 0.5 ～ 180m 絶対距離精度２σ（1σ） ± 3（± 1.5）mm 繰 返し精度２σ（1 σ） ± 0.7（± 0.35）mm 計 測 速 度 最大 100Hz デ ジ タ ル 入 力 スタート・ストップ入力　デジタル出力を入力に切替て使用 デ ジ タ ル 出 力 距離設定出力 2 点、エラー出力 1 点　NPN,PNP,Push-Pull 切替 シリアルインターフェース RS-232/422/485, SSI USB インターフェース あり（設定のみ） 表 示 LED 4 個 動 作 温 度 −10℃～ 50℃ 防 水 構 造 IP65（IEC60529） ケ ー ス 材 質 アルミダイキャスト 外 形 140 x 78 x 48 mm 質 量 350 g オ プ シ ョ ン ─ 反射板、反射シート （注）RS485 での接続時は、ご使用の RS485 機器の受信側切り替えに、時間が掛かる場合ご使用できません。 　　 詳細は、ユーザーズマニュアルをご参照ください。 外形図 ［ PGL ］ 143.5 116.4 計測基準面 レーザ 9.6 21.5 68 レーザ出力 58.1 受光レンズ 34.5 50 45.1 78 PR092 47.5 5 20 24.6 4.6forM4 68 26.5
