アンプ内蔵型光電センサ　FC-51C/52C

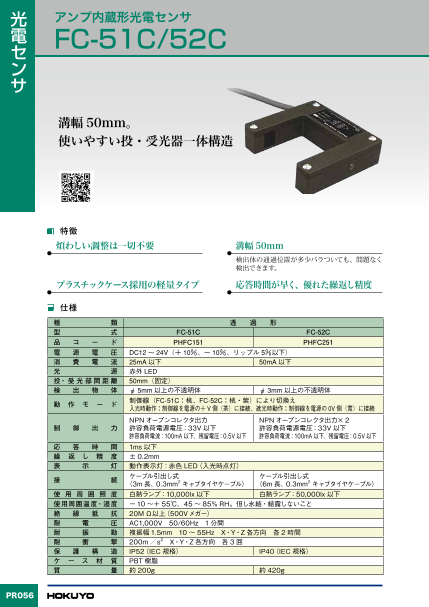

光 アンプ内蔵形光電センサ 電 FC-51C/52C セ ン サ 溝幅 50mm。 使いやすい投・受光器一体構造 特徴 煩わしい調整は一切不要 溝幅 50mm 検出体の通過位置が多少バラついても、問題なく 検出できます。 プラスチックケース採用の軽量タイプ 応答時間が早く、優れた繰返し精度 仕様 種 類 透　　過　　形 型 式 FC-51C FC-52C 品 コ ー ド PHFC151 PHFC251 電 源 電 圧 DC12 〜 24V（＋ 10％、− 10％、リップル 5％以下） 消 費 電 流 25mA 以下 50mA 以下 光 源 赤外 LED 投・受 光部間距離 50mm（固定） 検 出 物 体 φ 5mm 以上の不透明体 φ 3mm 以上の不透明体 動 作 モ ー ド 制御線（FC-51C：桃、FC-52C：桃・紫）により切換え 入光時動作：制御線を電源の＋ V 側（茶）に接続、遮光時動作：制御線を電源の 0V 側（青）に接続 NPN オープンコレクタ出力 NPN オープンコレクタ出力× 2 制 御 出 力 許容負荷電源電圧：33V 以下 許容負荷電源電圧：33V 以下 許容負荷電流：100mA 以下、残留電圧：0.5V 以下 許容負荷電流：100mA 以下、残留電圧：0.5V 以下 応 答 時 間 1ms 以下 繰 返 し 精 度 ± 0.2mm 表 示 灯 動作表示灯：赤色 LED（入光時点灯） 接 続 ケーブル引出し式 ケーブル引出し式 （3m 長、 0.3mm2 キャブタイヤケーブル） （6m 長、 0.3mm2 キャブタイヤケーブル） 使 用 周 囲 照 度 白熱ランプ：10,000lx 以下 白熱ランプ：50,000lx 以下 使用周囲温度・湿度 −10 〜＋ 55℃、45 〜 85％ RH。但し氷結・結露しないこと 絶 縁 抵 抗 20M Ω以上（500Vメガー） 耐 電 圧 AC1,000V　50/60Hz　1 分間 耐 振 動 複振幅 1.5mm　10 〜 55Hz　X・Y・Z 各方向　各 2 時間 耐 衝 撃 200m ／s2　X・Y・Z 各方向　各 3 回 保 護 構 造 IP52（IEC 規格） IP40（IEC 規格） ケ ー ス 材 質 PBT 樹脂 質 量 約 200g 約 420g PR056

FC-51C/52C 光 電 出力回路 セ ● FC-51C ● FC-52C ン （茶） （茶） +V 負荷 （桃） 1 サ （黒） DC 負荷 +V 電源 （黒） 主回路 （青） 1 負荷 DC 0V （白） 2 主回路 電源 （桃） 2 1 0V （青） （紫） 2 動作モード切換え（桃）： 動作モード切換え（桃 ・ 紫）： ① 入光時出力トランジスタ ON（＋ V 側に接続） ① 入光時出力トランジスタ ON（＋ V 側に接続） ② 遮光時出力トランジスタ ON（ 0 V 側に接続） ② 遮光時出力トランジスタ ON（ 0 V 側に接続） 接続 ● FC-51C ● FC-52C +V +V （茶） （茶） 制御出力1 制御出力 （黒） （黒） 電　源 制御出力2 電　源 （白） （青） 0V （青） （桃）制御線 0V （桃）制御線1 （紫）制御線2 外形図 ［ FC-51C ］ ［ FC-52C ］ 80 21 80 21 15 50 15 光軸中心 9 15 50 15 光軸中心 9 1 1 2 2 表示灯 1 2 表示灯 2-M5 2-M5 裏面取り付ねじ 50 ケーブルφ5.4 裏面取り付ねじ 50 ケーブルφ5.4 深さ8mm 深さ8mm 注意事項 ● ケーブルを長く引きまわす場合は、サージや誘導の影響を避けるため、動力線などとは別配管で 配線してください。 ● ガラス等の透明体は検出できません。またレンズ面に結露を生じるような温度変化、蒸気のある 場所での使用は避けてください。 ● 金属板のように光沢のある物体を検出する場合、太陽光などの強い外乱光があると影響を受け ることがあります。この場合は、遮光用の覆いを取付けるか、検出体に黒色艶消し塗装を行って ください。 PR057 50 15 45 15 75 50 15 25 20 15 75
