アンプ内蔵型光電センサ　PNX

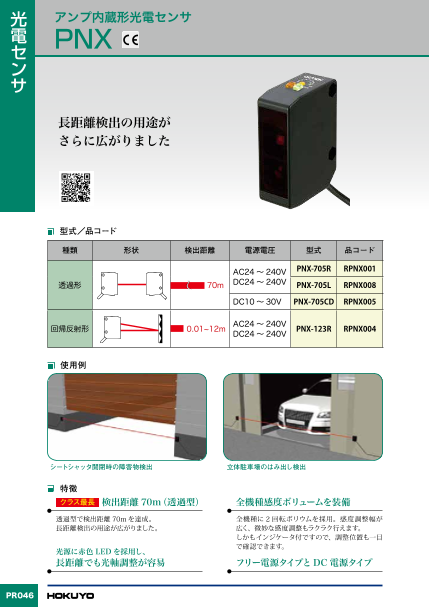

光 アンプ内蔵形光電センサ 電 PNX セ ン サ 長距離検出の用途が さらに広がりました 型式／品コード 種類 形状 検出距離 電源電圧 型式 品コード AC24 〜 240V PNX-705R RPNX001 透過形 　　　　 70m DC24 〜 240V PNX-705L RPNX008 DC10 〜 30V PNX-705CD RPNX005 回帰反射形 　 0.01~12m AC24 〜 240V DC24 〜 240V PNX-123R RPNX004 使用例 シートシャッタ開閉時の障害物検出 立体駐車場のはみ出し検出 特徴 クラス最長 検出距離 70m（透過型） 全機種感度ボリュームを装備 透過型で検出距離 70mを達成。 全機種に 2 回転ボリウムを採用。感度調整幅が 長距離検出の用途が広がりました。 広く、微妙な感度調整もラクラク行えます。 しかもインジケータ付ですので、調整位置も一目 光源に赤色 LEDを採用し、 で確認できます。 長距離でも光軸調整が容易 フリー電源タイプとDC電源タイプ PR046

PNX 光 電 仕様 セ DC 電源タイプ フリー電源タイプ 種 類 ン 透過形 透過形 回帰反射形 サ 外 観 型 式 PNX-705CD PNX-705R PNX-705L PNX-123R 品 コ ー ド RPNX005 RPNX001 RPNX008 RPNX004 定 電 源 電 圧 DC10 ～ 30V リップル AC24 ～ 240V ± 10%　50/60Hz （p-p）　10% 含む DC24 ～ 240V ± 10% 格 消 費 電 力 35mA 以下（消費電流） 3VA 以下 2VA 以下 検 出 距 離 70m 0.01 ～ 12m ※ 1 光 源 赤色 LED 最 小 検 出 物 体 φ 15mm □ 40mm 応 答 時 間 0.5ms 以下 15ms 以下 感 度 調 整 2 回転エンドレスボリウム（インジケータ付） 表 示 灯 出力表示：橙色 LED　安定表示：緑色 LED（透過型投光器は表示なし） 制 御 出 力 NPN オープンコレクタ リレー1c※ 2AC250V Max100mA ／ DC30V 3A 以下／ DC30V　2A 以下（抵抗負荷） 出 力 モ ー ド ライト ON ／ダーク ON ライト ON ダーク ON ライト ON 配線により切替 （入光時 ON） （遮光時 ON） （入光時 ON） 接 続 ケーブル引出し式：2m 長　φ 3.8mm ケーブル引出し式：2m 長　φ 6.4mm 使用周囲温度・湿度 ー 25 ～ 55℃（氷結なきこと）／ 35 ～ 85%RH（結露なきこと） 保 護 構 造 IEC 規格　IP67 材 質 ケース：ABS（ガラス繊維入り、難燃性） フロントカバー：ポリカーボネート（回帰反射は PMMA） 質 量 投光器：約 75g 投光器：140g （ ケ ー ブ ル 含 む ） 受光器：約 80g 受光器（反射形）：170g 付 属 品 取付金具 取付金具 取付金具 反射板（RRP-50S-V） ※ 1. 反射板 RRP-50S-V にて。 ※ 2.リレー接点にて誘導性負荷（電磁弁、電磁接触器等）を駆動させる場合は、ノイズ吸収素子（サージアブソーバ）を使用していた だくようお願いします。 出力回路 ● NPN 出力タイプ（DC 電源型） ● フリー電源タイプ 受光器 投光器 受光器 投光器 ※接続について 　白色リード線を非接続または＋ V に接続するとライト ON モード、0V に接続するとダーク ON モードになります (NPN の場合 )。 　非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。 PR047

光 電 PNX セ 検出特性図 ン ● PNX-123 □　エリア図（代表例） ● PNX-705 □　エリア図（代表例） サ 250 200 200 150 150 動 動 100 100 作 50 作 50 位 RRP-50S-V 位 0 0 置 2 4 6 8 10 12 14 置 20 30 40 50 60 50 50 10 Y Y (mm)100 (cm) 100 150 200 150 200 距 離 X (m) 距 離 X (m) 投光器 X センサ X リフレクタ 受光器 外形図 ［ 本体：PNX-705CD・PNX-705R・PNX705L ］ ［ 取付金具装着図 ］ ［ 本体：PNX-123R ］ ［ 反射板：RRP-50S-V ］ 51.6 8.6 10 10 3 40 PR048 Y 5 51 47 4.4 61.6 Y

PNX 光 電 光軸調整 セ 透過形 ン ❶ 投光器・受光器を互いに対向させ、光軸が一直線になるように設置します。 サ ❷ 投光器・受光器を上下左右に振り、それぞれを受光器が入光状態となる範囲の中央で固定し ます。 反射形 センサを上下左右に振り、入光状態となる範囲の中央で固定します。 感度調整 ❶ 検出物体を検出位置に設置し、感度ボリウムを MIN から徐々に上げていき出力表示灯（橙） が点灯する位置を A とします。 ❷ 検出物体を取り除き、感度ボリウムを MAX から徐々に下げていき出力表示灯（橙）が消灯 する位置を B とします。 ❸ A と B の中間位置 C が最適感度位置です。 　 ※ 位置 A、B は機種や検出状況により逆の関係になることもあります。 B A C その他の注意事項 ● PNX シリーズの保護構造は IP67 に準じていますが、レンズ面に水滴や油がつくと性能を 損ないますので注意してください。 ● レンズ面が汚れた場合は、柔らかい布で拭いてください（シンナーやアルコールなどでの 拭き取りは避けてください）。 ● 商品個々のばらつきや、対象物の状態によって検出特性に違いが生じることがあります。 ● 水中では使用しないでください。 PR049
