スマートビジョンシステム　QM-Fit

スマートビジョンシステム 画 像 測 QM-Fit 定 機 Catalog No.14032

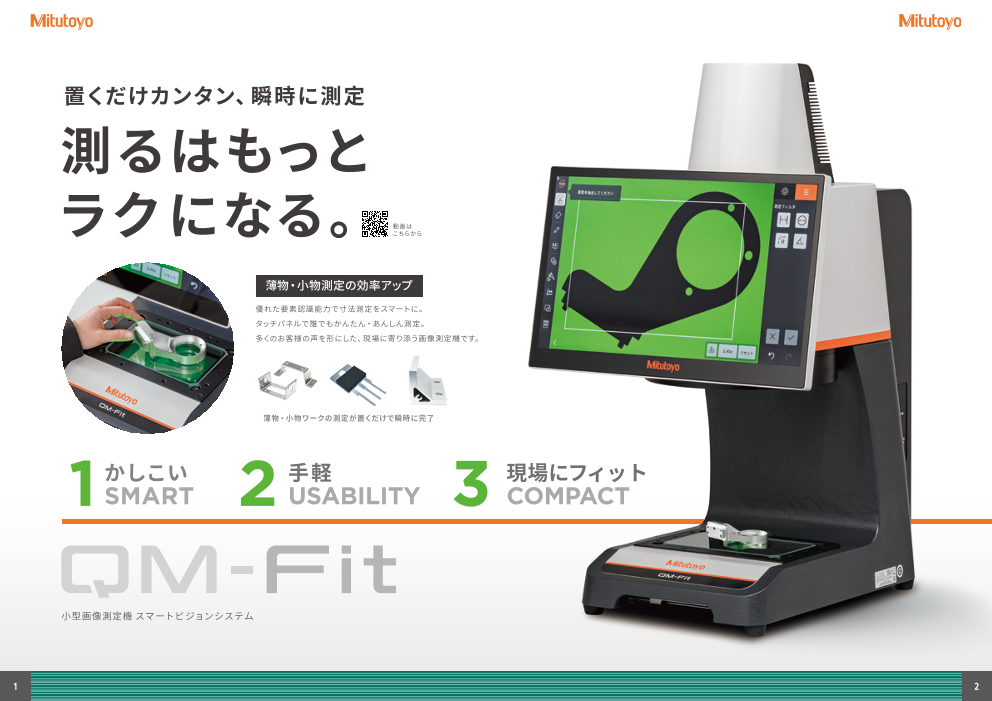

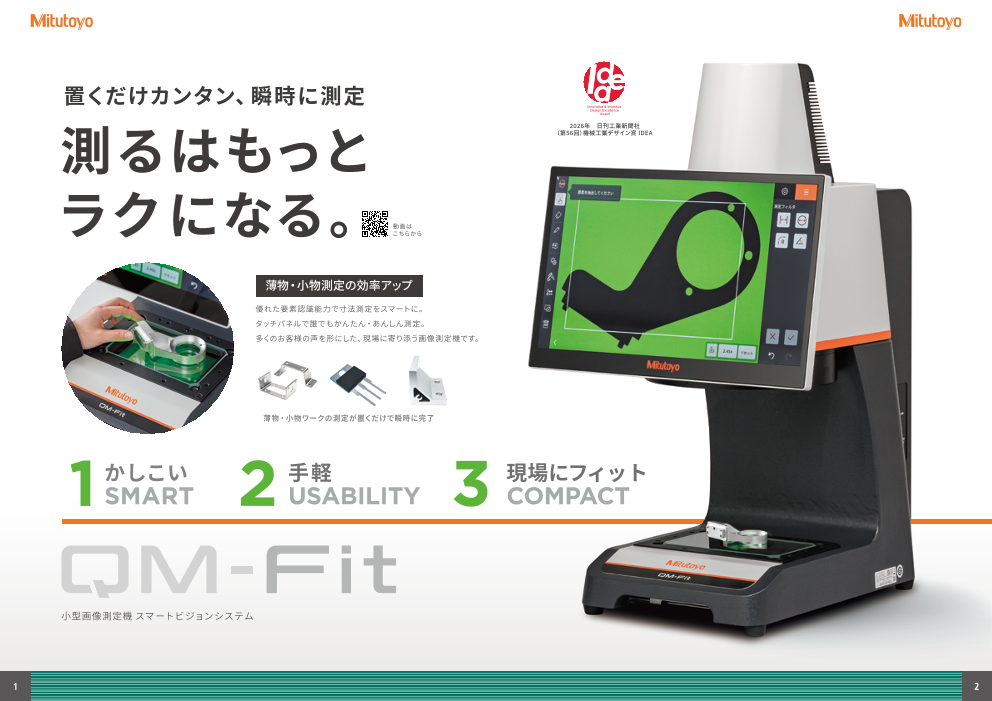

置くだけカンタン、瞬時に測定 測るはもっと ラクになる。 動画は こちらから 薄物・小物測定の効率アップ 優れた要素認識能力で寸法測定をスマートに。 タッチパネルで誰でもかんたん・あんしん測定。 多くのお客様の声を形にした、現場に寄り添う画像測定機です。 薄物・小物ワークの測定が置くだけで瞬時に完了 1 かしこい 2 手軽 3 現場にフィット SMART USABILITY COMPACT 小型画像測定機 スマートビジョンシステム 1 2

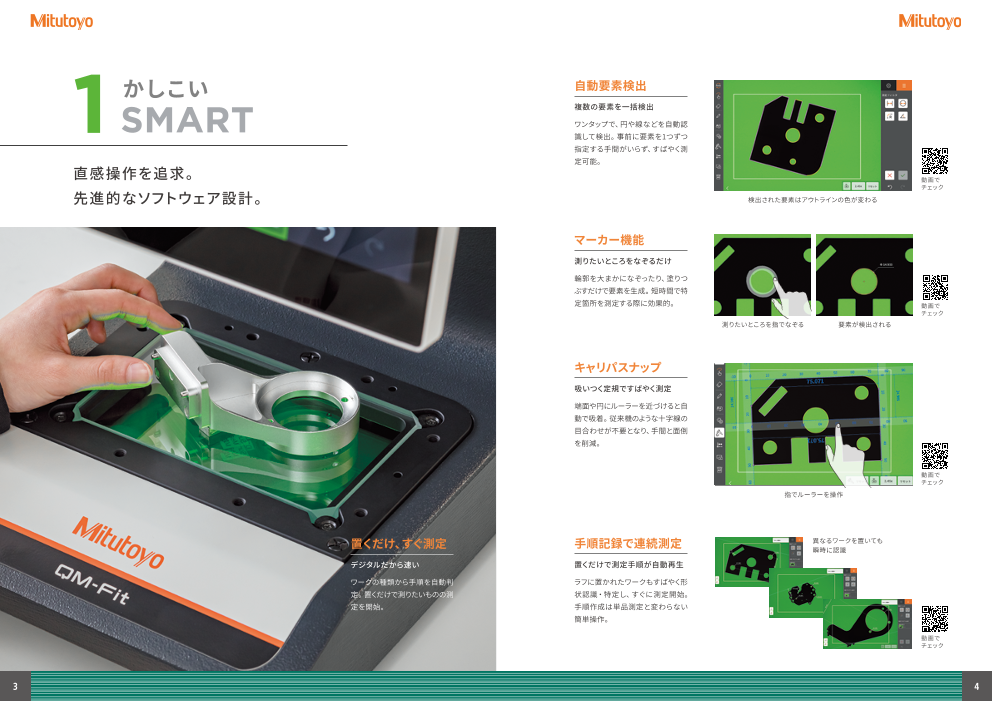

1 かしこい 自動要素検出 SMART 複数の要素を一括検出 ワンタップで、円や線などを自動認 識して検出。事前に要素を1つずつ 指定する手間がいらず、すばやく測 定可能。 直感操作を追求。 動画で チェック 先進的なソフトウェア設計。 検出された要素はアウトラインの色が変わる マーカー機能 測りたいところをなぞるだけ 輪郭を大まかになぞったり、塗りつ ぶすだけで要素を生成。短時間で特 定箇所を測定する際に効果的。 動画で チェック 測りたいところを指でなぞる 要素が検出される キャリパスナップ 吸いつく定規ですばやく測定 端面や円にルーラーを近づけると自 動で吸着。従来機のような十字線の 目合わせが不要となり、手間と面倒 を削減。 動画で チェック 指でルーラーを操作 置くだけ、すぐ測定 手順記録で連続測定 異なるワークを置いても 瞬時に認識 デジタルだから速い 置くだけで測定手順が自動再生 ワークの種類から手順を自動判 ラフに置かれたワークもすばやく形 定。置くだけで測りたいものの測 状認識・特定し、すぐに測定開始。 定を開始。 手順作成は単品測定と変わらない 簡単操作。 動画で チェック 3 4

2 手軽 ガイド表示 USABILITY 操作手順で迷わない 作業開始から完了まで、次の操作を 教えてくれるガイド表示機能。初心 者でも安心して使いこなせるかんた ん設計。 スキルは不要。 誰でもあんしん測定。 基準軸設定と 座標差測定 ワークの平行出しが不要 慣れが必要な投影機などの正確な 平行出しをデジタルで自動化。基準 にしたい要素を選ぶだけで測定準備 が完了。 水色のラインを基準軸として X 軸とY 軸の座標差を表示 タッチパネル 測定結果の 結果候補から 必要なものを選択 スキル不要の直感操作 自動候補表示 タッチパネルで直感的に 知りたい結果をタップで選択 操作でき、スキルや説明 検出した要素に応じた結果の候補 いらずで、誰でもすぐに使 を自動表示。必要な結果をタップす 用可能。 るだけなので、従来の測定機と比較 し大幅な作業効率化を実現。 動画で チェック 合否判定 ひと目でわかる合否チェック 設計値と公差を入力することで、測 定結果に✓（合格）、×（不合格）が表 示され、ひと目ですぐに判定が可能。 5 6

3 現場にフィット 測定範囲 115×75 mm COMPACT 広い視野でストレスフリー コンパクトな本体ながら小物部品に 十分 な 測定範囲 をカ バ ー。ワン ショットだから測定箇所の特定も 薄物・小物の測定がかんたん・速い。 容易。 現場に寄り添う親切設計。 測定範囲を小物部品に最適化 長焦点深度 小型・軽量・ レンズ採用 省スペース 高さがあってもボケない どこでも置けるコンパクト設計 366 mm 36 mm までのかさのある部品や凹 36mm 凸もくっきり表示。極めて大きな焦 コンピュータ一体型のスタンドア 点深度により、高さが違う部位ごと 動画で ローン機。従来の測定機と比べて チェック のピント合わせが不要。 大幅なコンパクト化を実現し、場 テレセントリックレンズ採用 所を選ばず設置が可能。 カラーカメラ カラー表示で外観チェック キズや汚れは鮮やかなカラー表示で 621 mm チェックが可能。また、ワンタップで スクリーンショットを保存すれば比較 や見直しにも便利。 デジタル変倍 最大100倍まで高解像度表示 超 高 解 像 度 2000 万 画 素 カ ラ ー CMOS カメラを搭載。精度が求めら れる微細箇所を拡大観察でき、寸法 表示もデジタルでスピーディ。 407 mm 7 8

仕様 品名 QM-Fit 信頼性 測定可能範囲 115 × 75 mm 測定範囲 精度保証範囲 90 × 60 mm QUALITY 最大高さ 36 mm 最小表示量 0.0001/0.001/0.01/0.1/1(mm) ※選択可能 測定精度 ±10 μm ※1 精度 繰返し精度 2σ≦4 μm 精度保証温度範囲 20±1 ℃ トレーサビリティ 撮像素子 2000万画素 カラーCMOSカメラ 本製品は、国家標準のトレーサビリティと品質保証体系を確立しています。 デジタル変倍 1 ～ 100倍 ミツトヨでは日本の国家標準に直接つながった長さ標準器を保有し、測 透過照明 緑色LED 照明系 定機器に使用する標準器の校正を行うことにより、お客様がご使用にな リング照明 8分割白色LED る機器のトレーサビリティ確立と維持を行っています。 ステージガラス寸法 154 × 96 mm 測定テーブル 最大積載質量 10 kg（極端な偏荷重、集中荷重を除く） QM-Fitトレーサビリティ体系図 表示装置 15.6型 タッチパネルモニタ 外部入出力 LAN×1、USB3.2×2 ¹ º » ¼ ½ « ¾ ¿ À  Á Â Ã Ä » ¼ Å Æ Ç ˜ ™ Ã Ä     電源仕様 AC 100～240V / 50・60Hz    ÈÉÊÈ˅ 電源 消費電力 100 W Ì  Í Î Ï Ð Ñ Ò µ Ó Ô ¤ Ï Æ 外観寸法 366 × 407 × 621 mm 本体 質量 25 kg     ˜ ™ š › œ ※1：当社検査方法による。
      ­€‚‚ˆž… ¨ ™ © Ž ª « ¬ ®¯ ° © Ž ª ± ² – — ³ ¨ ™ ® ´ µ ¶ ·  ¸ 外観寸法図      ˜ ™ š › œ 366 407
      ­€‚‚ˆž… † ‡  ˆƒƒ‰Š‹Ÿ ¡ ¢ £ ¤ ¥ ¦ § Ž † ‘  ’ “” ”  • – —       
      ­€‚‚ƒ„… † ‡  ˆƒƒ‰Š‹Œ  Ž † ‘  ’ “” ”  • – —            画面内補正 付属のリファレンスチャートを使用することで、20℃以外の温度環境でも高 241 401 精度な測定が可能です。 ※単位（mm） 9 10 621
