5軸制御CNC三次元測定機 CRYSTA-Apex EX 1200Rシリーズ

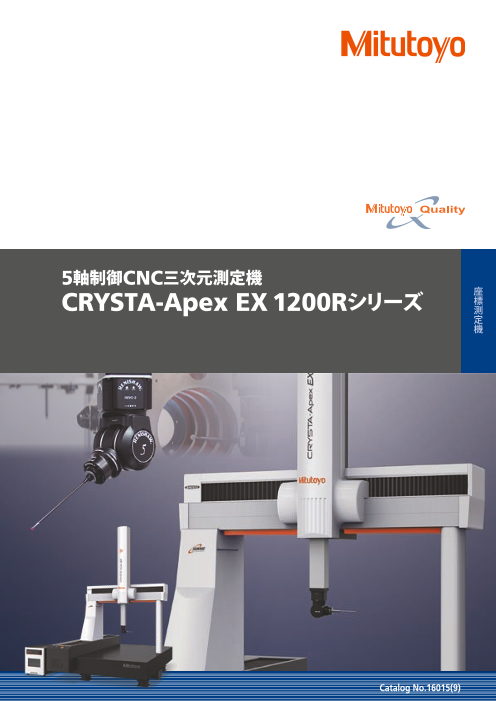

5軸制御CNC三次元測定機 座 CRYSTA-Apex EX 1200Rシリーズ 標 測 定 機 Catalog No.16015(9)

ヘリカルスキャン ●CRYSTA-Apex EX 1200Rシリーズは、5軸制御スキャ ●さまざまな形状の測定に対応できるよう、5軸スキャ ニングプローブヘッドREVO-2を搭載したCNC三次元 ニング用と、クランクスタイラスが使用可能なタイプ 測定機です。 の2種類に加え、粗さプローブをご用意しています。 ●あらゆる角度へ位置決めができるため、複雑な形状 これらのプローブはオートプローブチェンジャーを のワークも容易に測定することができます。また、 使うことで自動交換が可能になり、さまざまな形状 部品を全自動で測定できます。 5軸動作により移動しながら角度変更できるため、 測定時間を短縮できます。 ●RSP2は測定前に一度プローブキャリブレーションを 行うことで、すべての角度が使用可能になります。 ガスケットスキャン ●レーザーセンシング技術により、ロングスタイラス 使用時（最大500 mm※）でも高精度測定が可能です。 これにより、測定中に必要な角度が増えても、キャリ ブレーションをやり直す必要がありません。 ※プローブ回転中心からスタイラス先端までの距離。 スウィープスキャン セクションスキャン CRYSTA-Apex EX 1200Rシリーズ外観寸法図　 (単位： CRYSTA-Apex EX 123010R mm) 2200 測定範囲 測定範囲 100 X 160 240 278 Y 760 570 F.L. 1345 200 C B 2140 A 符号 X Y Z A B C CRYSTA-Apex EX 121210R 1200 1200 960 2595 1700 470 CRYSTA-Apex EX 122010R 1200 2000 960 3395 1890 775 CRYSTA-Apex EX 123010R 1200 3000 960 4395 2500 970 1 712 74 Z 600 1200 3645

仕様※ 符号 項目 CRYSTA-Apex EX 121210R CRYSTA-Apex EX 122010R CRYSTA-Apex EX 123010R X軸 1200 mm 測定範囲 Y軸 1200 mm 2000 mm 3000 mm Z軸 960 mm CNC MODE （移動速度）各軸最大 300 mm/s （Autoモード時） （測定速度）1～5 mm/s 駆動速度 最大80 mm/（s J/S Mode: High Speed） J/S MODE 最大3 mm/（s J/S Mode: Low Speed） 最大3 mm/（s J/S Mode: Touch Speed） 駆動加速度 375 mm/s² 最小表示量 0.0001 mm 案内方式 各軸エアベアリング 測定物 最大高さ 1200 mm 最大質量 2000 kg 2500 kg 3000 kg 機械の質量（制御装置・設置台含む） 4050 kg 6150 kg 9110 kg 空気使用条件 使用空気圧 CMM本体: 0.4 MPa REVOヘッド: 0.5 MPa 空気消費量 150L/min（標準状態において）空気源としては230L/min以上、0.6 MPa以上 ※ 測定機本体構成品の一部に自然石を使用しているため、石表面に模様のある場合があります。 CRYSTA-Apex EX 121210R/122010R/123010R 本体精度 単位：µm REVOセンサー オートプローブチェンジャー対応 使用プローブ 最大許容長さ測定誤差 ISO 10360-2:2009（ JIS B 7440-2:2013） REVO+RSP2+ E 0, MPE=2.9＋4L/1000（温度環境1） E 250, MPE=2.9＋4L/1000（温度環境1） ・RSP2 RSH250 E 0, MPE=2.9＋5L/1000（温度環境2） E 250, MPE=2.9＋5L/1000（温度環境2） 5軸スキャニングとタッチ測定に最適 REVO+RSP3-3+ E 0, MPE=2.5＋3L/1000（温度環境1） E 250, MPE=2.5＋3L/1000（温度環境1） スタイラスホルダーは175 mm、250 mm、350 mm、450 mm、500 mm RSH3 E 0, MPE=2.5＋4L/1000（温度環境2） E 250, MPE=2.5＋4L/1000（温度環境2） に対応 ※L＝任意測定長（単位：mm） ※温度環境1および2については、設置温度環境の表をご参照ください。 ・RSP3 CRYSTA-Apex EX 121210R/122010R/123010R 設置温度環境 SP25スキャニングプローブ 温度環境 クランクスタイラスの使用が可能 1 温度環境2 温度範囲 18～22℃ 16～26℃ ・SFP2 精度保証温度 温度変化 24時間あたり2.0℃以下 24時間あたり5.0℃以下 粗さ測定用プローブ 温度分布 1 mあたり1.0℃以下 1 mあたり1.0℃以下 REVO-2ヘッド仕様 垂直方向（ 軸）－ 姿勢範囲（角度ピッチ） A 5°～＋120（°0.08秒） 水平方向（B軸）∞（0.08秒） 最大スタイラス長さ 500 mm （ プローブ回転中心からスタイラス先端までの距離） SFP2 RSP2 RSP3-1 RSP3-2 RSP3-3 RSP3-4 RSP3-6 MAFIS Express［ブレード測定・評価プログラム］ ブレード・ブリスクの測定プログラム生成・測定・解析が可能です。求めたい内容 SFH-1 SFH-2 や評価条件を選択するだけで測定用パートプログラムが自動生成されます。 RSH3-1 測定結果は帳票および2Dグラフィックにて表示されます。 RSH3-2 RSH175 RSH3-3 RSH250 RSH3-4 RSH350 SFM-A1 SFM-A2 SFM-B1 SFM-D1 RSH450 RSH500 RSH3-6c-500 RSH3-6c-600 RSH3-6-600 RSH3-6-700 RSH3-6-800 2
