三次元測定機用非接触レーザプローブ SurfaceMeasure

三次元測定機用 非接触レーザプローブ 座 標 SurfaceMeasure 測 定 機 Catalog No.16000(16)

高精度、高速、高効率な測定を実現 非接触レーザプローブの登場で 検査設備として利用されていた三次元測定機は、 開発 / 試作 / 生産のあらゆるプロセスで活躍する 生産設備としても位置づけられるようになりました。 SurfaceMeasureシリーズには レーザ照射方式や測定範囲が異なる 2種類を ラインナップしています。測定ワークの形状、 表面性状に合わせてレーザープローブをお選び いただけます。 マスタモデルやCADデータがない製品でも、測定点群データをもとにした最適化設計 開発部門では により開発プロセスは大幅に効率化されます。 CADデータとの照合はもちろん、部品の干渉やクリアランス、加工セッティングの最適化など 試作部門では をシミュレーションできますので、試作から量産向け評価までの工程を短縮できます。 量産品のバラツキを管理したり、解析データを前工程にフィードバックし、例えば型修正 生産部門では 用データ等にも利用できます。 1 2

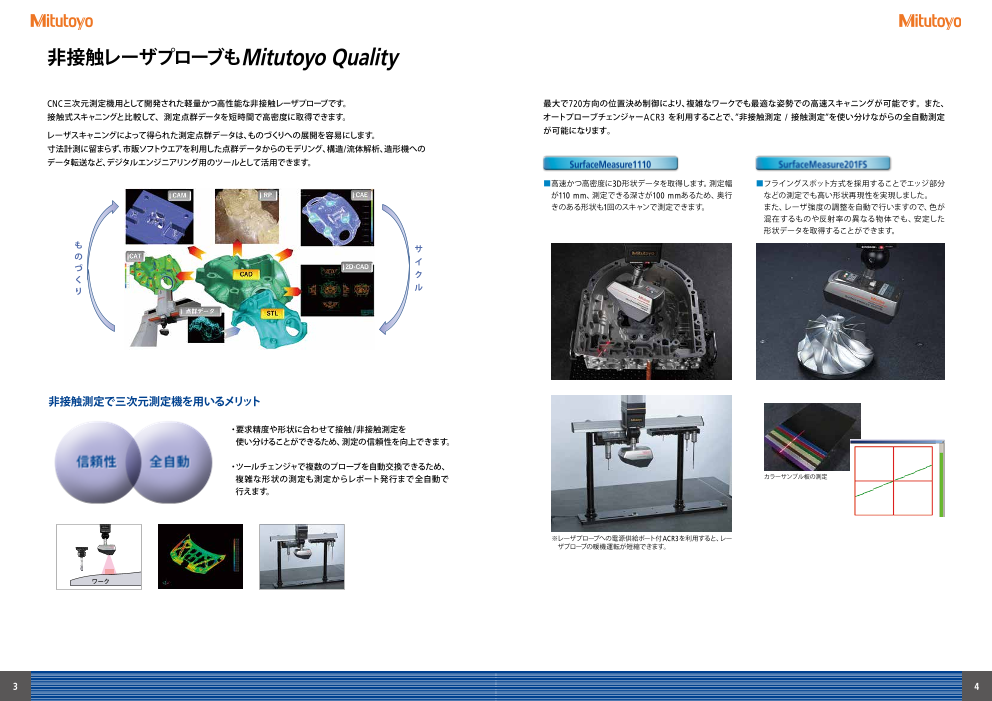

非接触レーザプローブもMitutoyo Quality CNC三次元測定機用として開発された軽量かつ高性能な非接触レーザプローブです。 最大で720方向の位置決め制御により、複雑なワークでも最適な姿勢での高速スキャニングが可能です。 また、 接触式スキャニングと比較して、測定点群データを短時間で高密度に取得できます。 オートプローブチェンジャーACR3 を利用することで、”非接触測定 / 接触測定”を使い分けながらの全自動測定 レーザスキャニングによって得られた測定点群データは、ものづくりへの展開を容易にします。 が可能になります。 寸法計測に留まらず、市販ソフトウエアを利用した点群データからのモデリング、構造/流体解析、造形機への データ転送など、デジタルエンジニアリング用のツールとして活用できます。 SurfaceMeasure1110 SurfaceMeasure201FS ■ 高速かつ高密度に3D形状データを取得します。測定幅 ■ フライングスポット方式を採用することでエッジ部分 が110 mm、測定できる深さが100 mmあるため、奥行 などの測定でも高い形状再現性を実現しました。 きのある形状も1回のスキャンで測定できます。 また、レーザ強度の調整を自動で行いますので、色が 混在するものや反射率の異なる物体でも、安定した 形状データを取得することができます。 も サ の イ づ く ク り ル 非接触測定で三次元測定機を用いるメリット ・要求精度や形状に合わせて接触 /非接触測定を 使い分けることができるため、測定の信頼性を向上できます。 信頼性 全自動 黒 ・ツールチェンジャで複数のプローブを自動交換できるため、 青 赤 複 雑な形状の測定も測定からレポート発行まで全自動で カラーサンプル板の測定 緑 金 銅 銀 行えます。 紫 ※レーザプローブへの電源供給ポート付ACR3を利用すると、レー ザプローブの暖機運転が短縮できます。 ワーク 3 4

仕様 ●CNC三次元測定機（CRYSTA-Apex V、STRATO-Apexシリーズ、他）で動作します。 プローブの特長と適用先例 仕 様 SurfaceMeasure SurfaceMeasure 1110 201FS SurfaceMeasure 特 長 適用先の例 レーザ照射方式 ビームエクスパンド フライングスポット 測定幅 110 mm 最大23 mm 1110 データ取得速度が従来比4倍、奥行きのあるワーク、 カーボディ、インナーパネル、鋳造品、 広範囲の測定時間短縮に有効 航空機ボディ、ブレード 測定深さ 100 mm 15 mm ワーキングディスタンス 155 mm 57.5 mm スキャニング誤差※（1 1σ） 9 µm 1.8 µm 201FS フライングスポット式レーザ照射、多重反射に強い 高精度モデル 小物、高精度部品 スキャニング誤差※（2 95%） P 36 µm 8.0 µm form.sph.D95%:Tr :ODS データ取得速度 300,000点 /秒 25,000点/秒 質量 440 g 500 g EN/IEC Class2 [ IEC60825-1-2014,EN 60825-1:2014 + A11:2021 ] レーザクラス JIS Class2 [ JIS C 6802 : 2014 ] 測定領域 単位：mm 媒体 半導体レーザ 波長 660 nm 670 nm 測定用レーザ 出力 2.5 mW 1 mW ※1：当社指定の検査方法による。（1σ/球測定）、プローブ単体誤差 403 1110 201FS ※2：ISO 10360-8:2013の検査方法による。プローブ単体誤差 汎用測定 汎用測定 高感度・汎用測定 57.5 50 15 （68） 40 110 1110 201FS 5 6 183 66 30 51 267.5 156.5 100 106.5 147.5

データ処理ソフトウェア 点群データ処理ソフトウェア MSURF MSUR（F エムサーフ）は非接触レーザプローブSurfaceMeasureをお使いいただく際に、測定から評価までを MSURF-S 同一プラットフォームで作業できる点群データ処理ソフトウェアです。 ■SurfaceMeasureを装着したCNC三次元測定機で点群データを計測するためのソフトウェアです。 スキャニング開始点、スキャン長さ、スキャン幅の3点を定義するだけでスキャニングパスを生成します。 ●3点の指定は、カメラプレビューを確認しながらJ/Sを操作 ●J/Sのボタンを使ってスキャニングパスの設定・実行 することで容易に行えます。 およびマクロへの登録と削除を行えます。 ●画面上に点群またはマスタデータが存在する場合には、 　 PCを操作しなくとも測定作業を行えるため、特に大型 そのデータ上をマウスで指定することで3点を定義する 三次元測定機の場合には作業効率が格段に向上します。 ことができます。これは、シミュレーションによる測定パス の生成や、取り残しデータ部の再測定指定等に便利で、 測定工数の低減に役立ちます。 ■スキャニングパスは測定マクロとして登録できます。 ■MCOSMOS からMSURF-S を起動できます。 ●作成された測定マクロは、オーバーライド機能によって ●MCOSMOSで作成したワーク座標系をMSURF-Sで利用 ■MSURF ソフトウェアパッケージ 測定条件を部分変更または一括変更できます。 できますので、“接触測定 / 非接触測定”を融合した ソフトウェア クロ機能は同一ワークを複数個測定する場合に 全自動測定が可能です。 On line Off line ●サブマ パッケージ MSURF-S MSURF-S MSURF-S MSURF-G MSURF-G MSURF-G MSURF-I 有効です。 ソフトウェア 1 2 3 1 2 3 PRO ●測定条件と三次元測定機の仕様から、測定マクロの MSURF-S ○ ○ ○ 実行時間を試算します。 MSURF-G ○ ○ ○ MSURF-I ○ MSURF-I Option ○ ○ ○ ○ MSURF-MESH PRO ○ ○ ○ ○ ○ MSURF-PLANNER※ ○ ○ ○ ○ ※MSURFシリーズはWindows10/11で動作します。 非接触測定による評価は、まず成形された部品の表面をできる限り 捉えることから始まります。 部品の表面から得られる高密度な点群は、MSURFによって「幾何要素 の抽出」「自由曲面および断面形状の評価」「マスターデータとの比較 照合」等のデータ解析に利用されます。 また、リバースエンジニアリングの世界へ展開することで、3Dデータを 核とした"ものづくりサイクル"の活性化も期待できます。 7 8

MSURF-I MSURF-G MSURF-PLANNER ■測定した点群データを取り込み、データ解析または設計値（CADデータのインポートに対応）との比較照合を行う ■ MSURF-Sのオフラインバージョンです。CADデータ ■ MSURF-PLANNERは、3D CADデータからレーザプ ソフトウェアです。 を使用することによって、事前に測定マクロを作成 ローブ用の測定マクロ（面形状、要素形状）を自動 することが出来るため、現物が用意できた時点で 生成するソフトウェアです。 ■CADデータのインポート ■面形状の比較 即時に測定作業に着手できます。また、測定マクロ 　 測定パスは最適化（移動経路、プローブヘッド回転 ●標準で、STEP, SAT 形式に対応しています。 ●点群またはメッシュデータとCADデータを比較し、面形 作成のために測定機を占有する必要がありません 回数など）された内容のため、お客様の生産性の ●オプションで、CATIA V4, CATIA V5, ProEngineer, 状の誤差をカラーマップで表示します。 ので、測定機の稼働率アップを図れます。 向上に貢献します。 Unigraphics, VDAFS, Parasolid, Solidworks, IGES, JTが ●肉厚量をカラーマップで表示できますので、従来のよう 　※MSURF-GはMSURF-Sと組み合わせることはできません。 利用可能です。 に実ワークを切断する必要はありません。 ●デジタルキャリパの形状を定義できますので、様々な ■断面形状の比較 段隙評価に対応可能です。 MSURF-MESH PRO ●点群またはメッシュとマスタデータを切断し、断面形状 ●面の曲率評価では、例えば指定された寸法公差内の ■ 点群、メッシュに対するフィルタリングなどの各種 の比較や角度・距離・R 等の寸法計算ができます。 角R の評価等に利用できます。 操作を行うことが可能です。標準機能と比べ機能 強化されています。また、メッシュの間引き、強調、 穴埋め、クリーンなど、標準では使用できない機能 も使用可能となります。 　※MSURF-MESH PROはMSURF-Iのオプション機能です。 MSURF-PLANNERによる測定マクロの自動生成 誤差のカラーマップ 肉厚のカラーマップ 断面評価（寸法計算） 段差 /隙間の評価 面の曲率評価 ■オートメーション機能による操作手順マクロの作成 ●オートメーション機能は、測定マクロの実行も含め た操作手順を記録できます。 これによって、測定から評価、レポートまでの一連 の操作を自動化できます。 9 10
