専用マイクロメータ・専用ノギス

計測 測定 シ工 ス具 テ、 ム測定 基 準 器 、 Catalog No.12026(5)

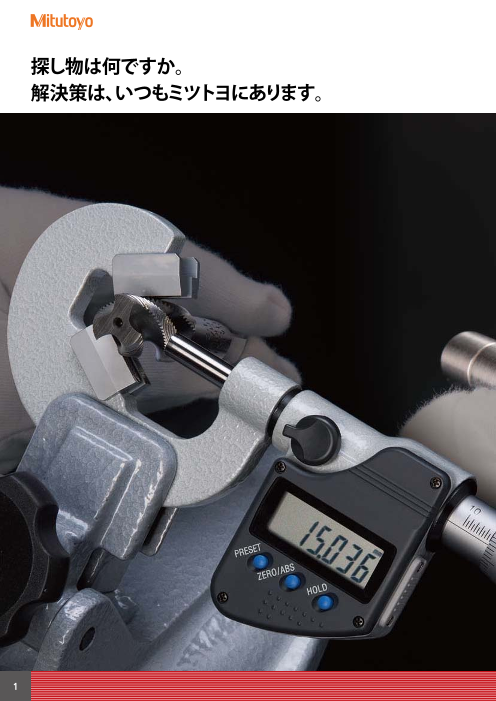

探し物は何ですか。 解決策は、いつもミツトヨにあります。 1

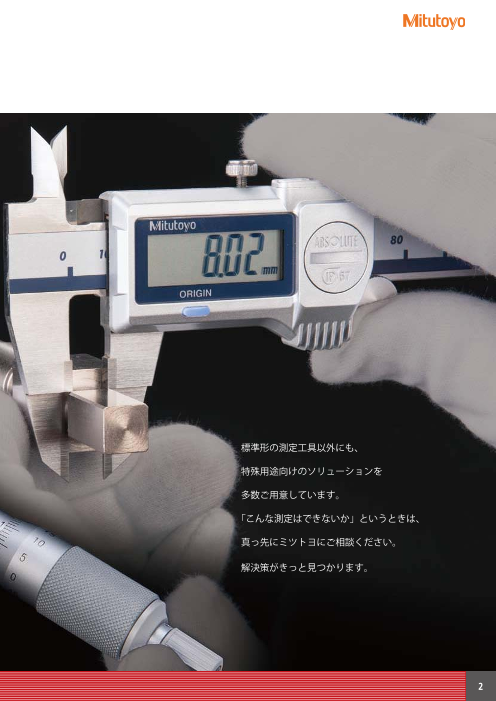

標準形の測定工具以外にも、 特殊用途向けのソリューションを 多数ご用意しています。 「こんな測定はできないか」というときは、 真っ先にミツトヨにご相談ください。 解決策がきっと見つかります。 2

測定内容 商品名 測定面の形状 測定例 395・115・295シリーズ 棒球面マイクロメータ BMB1, BMB2 細い管の管厚 395・115シリーズ 棒球面マイクロメータ B-40 BMB 1 BMB3, BMB4 パイプの肉厚 395・115・295シリーズ 片球面マイクロメータ B-40 BMB 3 BMS パイプの肉厚 573・536シリーズ B-38 管用ノギス NT16 パイプの肉厚 395・115・295シリーズ 1_NTD16-15PMXdimen 両球面マイクロメータ BMD 凹部の肉厚 B-39 BMD-25MX 342・112・142シリーズ ポイントマイクロメータ CPM 狭い部分の肉厚 573・536シリーズ B-43 15 インサイドノギス（ポイント用） NT14P 狭い部分の肉厚 ネックノギス（ポイント用） NT14P NT14P NT15P 狭い部分の肉厚 NT14P NT15P 3 D-33 NFD15P-15PMX

測定内容 商品名 測定面の形状 測定例 331・111・131シリーズ スプラインマイクロメータ SPM スプライン部の径 B-41_3 389・118シリーズ U字形鋼板マイクロメータ 　　　　　　　　 PMU 鋼板の中心部肉厚 2_P48-PMUsize 119シリーズ U字形鋼板マイクロメータ 　　　　　 PMM 鋼板の中心部肉厚 3_PMM50-25table 422・122シリーズ 直進式ブレードマイクロメータ BLM 細溝の径 B-47_A 573・536シリーズ ブレードノギス NT13 細溝の径 4_NTD13size 323・123・223シリーズ 歯厚マイクロメータ GMA またぎ歯厚 B-33 369・227・169シリーズ 直進式歯厚マイクロメータ PDM またぎ歯厚 B-33 4

測定内容 商品名 測定面の形状 測定例 342・112・142シリーズ クリンプハイトマイクロメータ CHM 圧着端子のクリンプハイト部分 B-51 324・124シリーズ ボール歯車マイクロメータ GMB 歯車のオーバーピン径 B-31 314・114シリーズ V溝マイクロメータ VM 奇数溝のタップ・リーマの外径 B-45 326・126シリーズ 替駒式ねじマイクロメータ TMC ねじの有効径 B-26 147シリーズ ワイヤマイクロメータ 　 CSM-SP ワイヤ径 5_CSM_spsize 573シリーズ デジマチック定圧キャリパ NTD25 変形して測定が困難なプラスチック部品 227シリーズ 測定力可変式 6_573_191_30_NTD25_20AX_di デジマチックマイクロメータ 　 ソフトタッチマイクロ CLM 定・低測定力の測定 5 7_CLM2-10QMB

測定内容 商品名 測定面の形状 測定例 573・536シリーズ オフセットノギス NT10 段違い部 8_NTD10_size 573・536シリーズ 穴ピッチ用オフセットノギス NT10P 穴ピッチ 9_NTD10Psize 573シリーズ 穴ピッチキャリパ （バックジョウタイプ） NTD10PB 穴ピッチ 573・536シリーズ D-28 ポイントノギス NT12 不定形の狭い部分 10_NTD12Psize 573・536シリーズ インサイドノギス NT14 内側測定 11_NTD14-20PMX 6
