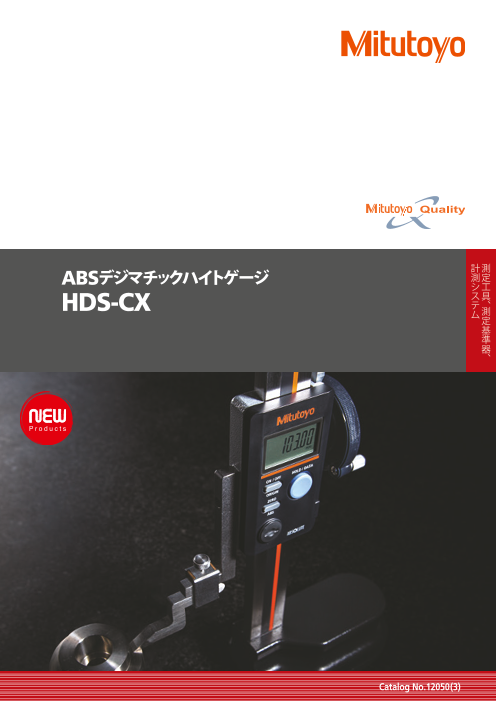

ABSデジマチックハイトゲージ HDS-CX

チックハイトゲージ 計測 ABSデジマ 測定 シ工 HDS-CX ス具 テ、 ム測定 基 準 器 、 CatCaalotagl oNgo N.1o2.0500(030)

å ABS デジマチック ハイトゲージHDS-CX 確実＆スマートな計測をかなえる、ハイトゲージの新基準 主な機能・特長 製造シーンで広く定評を集めるHDSのスタンダードタイプがアップデート。DATAボタンの大型化をはじめ、ボタン 周りの設計の見直しにより操作性の向上を図るほか、測定データワイヤレス通信システム「U-WAVE」の装着性を 製造現場のスマートファクトリー化に貢献 高めることで、測定データの出力が欠かせないスマートファクトリーなどでの利用にも対応。もちろん日本国内生 産にこだわり、信頼のミツトヨクオリティを追求しています。 測定データのワイヤレス送信を実現する「U-WAVE（オプション）」の装着性を高めた筐体デザ インを採用。製造現場におけるスマートなデータの利活用を促進します。 筐体のアクセントカラーとして、ミツトヨ標準カラーを採用。 複数のミツトヨ製品を活用される空間においてデザインの調和が図れます。 円滑・確実な測定業務をサポート スライダ移動用ハンドルによりスムーズな上下動を実現。また、高い剛性を確保した支柱や 大型クランプレバーを採用し、円滑で確実な作業性を追求しています。 測定範囲 0~600 mm 誰もが容易に扱える操作性 HDS-60CX LCDをより大型化し、数字や各種表示の視認性を高めました。また、操作スイッチの数を減ら コード No.570-404 してシンプルな3ボタン式に変更したことに加え、DATA/HOLDボタンを押しやすく大型化する ことでより確実な操作性を確保しています。 注目の機能は次ページ以降でご紹介しています 測定範囲 0~300 mm HDS-30CX コード No.570-402 高品位なモノづくりを 効率測定で支援 平面度が保たれた定盤上にHDS本体とTIを設置 することで、複雑な形状でも正確かつ容易に測 定が行えます。また、定盤上を滑らかに移動でき るため作業性にも優れます。 ホルダアーム及びクランプはオプションです。 1 2

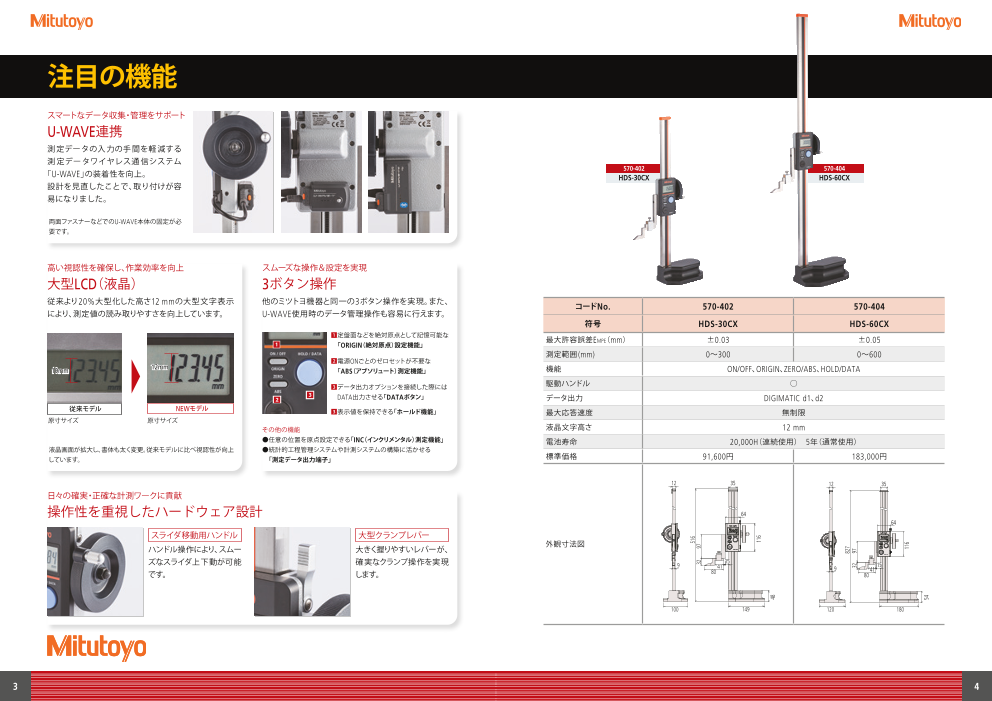

注目の機能 スマートなデータ収集・管理をサポート U-WAVE連携 測定データの入力の手間を軽減する 測定データワイヤレス通信システム 570-402 570-404 「U-WAVE」の装着性を向上。 HDS-30CX HDS-60CX 設計を見直したことで、取り付けが容 易になりました。 両面ファスナーなどでのU-WAVE本体の固定が必 要です。 高い視認性を確保し、作業効率を向上 スムーズな操作＆設定を実現 大型LCD（液晶） 3ボタン操作 従来より20%大型化した高さ12 mmの大型文字表示 他のミツトヨ機器と同一の3ボタン操作を実現。また、 コードNo. 570-402 570-404 により、測定値の読み取りやすさを向上しています。 U-WAVE使用時のデータ管理操作も容易に行えます。 符号 HDS-30CX HDS-60CX 1定盤面などを絶対原点として記憶可能な 1 最大許容誤差 　「 EMP（E mm） ±0.03 ±0.05 ORIGIN（絶対原点）設定機能」 測定範囲 (mm) 0～300 0～600 2電源ONごとのゼロセットが不要な 10mm 12mm 　「ABS（アブソリュート）測定機能」 機能 ON/OFF、ORIGIN、ZERO/ABS、HOLD/DATA 3データ出力オプションを接続した際には 駆動ハンドル ○ 2 3 　DATA出力させる「DATAボタン」 データ出力 DIGIMATIC d1、d2 従来モデル NEWモデル 3表示値を保持できる「ホールド機能」 最大応答速度 無制限 原寸サイズ 原寸サイズ その他の機能 液晶文字高さ 12 mm ●任意の位置を原点設定できる「INC（インクリメンタル）測定機能」 電池寿命 20,000H（連続使用）　5年（通常使用） 液晶画面が拡大し、書体も太く変更。従来モデルに比べ視認性が向上 ●統計的工程管理システムや計測システムの構築に活かせる しています。 　「測定データ出力端子」 標準価格 91,600円 183,000円 12 35 12 35 日々の確実・正確な計測ワークに貢献 操作性を重視したハードウェア設計 64 64 スライダ移動用ハンドル 大型クランプレバー ハンドル操作により、スムー 大きく握りやすいレバーが、 外観寸法図 ズなスライダ上下動が可能 確実なクランプ操作を実現 15 9 41 15 80 9 です。 します。 41 80 100 149 120 180 3 4 516 32 97 116 48 827 32 97 116 54

オプションラインナップ アクセサリ（ オプション） データ出力関係オプション タッチセンサ データロガー機能搭載小形プリンタ コードNo.900872（標準価格9,530円） デジマチックミニプロセッサ DP-1VA LOGGER ●ハイトゲージのスクライバを用いて高さ測定を行う場合に、測定物※1とハイトゲージ※2の ● 測定データの印字、各種統計演算、ヒスト 両方に取り付け、スクライバが測定物に接触したときランプ表示する便利な検知器です。 DP-1VA LOGGER グラム、Dチャートの作図はもちろん、－ 　※1：導通する測定物に限ります。　※2：導通する部分に取り付けてください。 コード X-R管No.264-505 ●マグネット内蔵 （標準価格46,000円） 理図のための複雑な演算を行うなど、高い ●グラプレート（精密石定盤）で使用してください。 機能性を発揮します。 （詳細は弊社ホームページをご参照ください） ●電源：PR44（空気電池）2個 ●データロガー機能により最大1,000デー 各種ケーブル 　現品にモニター用電池は付属していません。別途市販品をご準備ください。 コードNo.06AFZ050 タを本体に保存できます。パソコンにUSB USBケーブル（A-microBタイプ） （標準価格：2,660円） ケーブル（別売）で接続してデータをワン デプスアタッチメント コードNo.905338 タッチで一括送信することができます。 コードNo.900764（標準価格5,850円） 接続ケーブル（1 m）Fタイプ （標準価格：2,930円） ●ハ イトゲージと接続するケーブルは付属して ●溝や穴の深さを測定するアタッチメントです。 コードNo.905409 おりません。別売りの接続ケーブルが必要 ●最小測定可能な穴径：5.5 mm 接続ケーブル（2 m）Fタイプ （標準価格：4,100円） です。 ●ホルダーアーム下面より測定子先端までの最大長さ：80 mm ●測定子はダイヤルゲージの替測定子を使用することができます。（詳細は弊社ホームページをご参照ください） ●取付部寸法：9×9 mm ●ホルダアームの長さ：100 mm 測定データワイヤレス通信システム U-WAVE（ユーウェーブ） センタープローブ クランプ ホルダアーム※ ●デ ジマチック出力機能のあるハイトゲージ コードNo.951144（標準価格15,300円） （アリ溝付き）※ （9×9×50） からのデータをパソコンへワイヤレスで取り ●2点または、多点の心間寸法を短時間で U-WAVE-R 込むことができます。 測定するプローブです。 コードNo.02AZD810D （標準価格50,600円） ●ワ イヤレス通信（最大20 m）なのでケーブル ●測定可能な穴径：ø1～ø38 mm USB2.0ケーブル（1 m）付 が邪魔にならず容易に設置が可能です。 ●取付部寸法：9×9 mm U-WAVE-T U-WAVE-TCB コードNo.902053（標準価格1,840円） コードNo.953638（標準価格1,310円） ※テストインジケータ等取付用 ※テストインジケータ等取付用 コードNo.02AZD880G コードNo.264-625 （標準価格22,100円） （標準価格30,300円） 測定データ収集ソフトウエア U-WAVE-T接続ケーブル USB-ITPAK V2.1 を使用することによリ、さらなる検査業務の効率化が図れます。 コードNo.02AZD790F USB-ITPAK V2.1 日々同じ手順で繰返し行われる量産品の検査データの記録に最適です！！ U-WAVE-T専用接続ケーブル　Fタイプ（標準価格：6,530円） USB-ITPAK V2.1 はデジマチック出力付き測定器（IT-016Uと USB-ITPAK V2.1 USB USB- ITNまたはU-WAVE経由）のデータをExce lへ入力する ドングル 測定データ入力ユニット 手順を作成できるオプションソフトウェアです。 USBインプットツール ● 演算結果をUSB経由でパソコン上の表計 ●入力先のExcelシートを自動で呼び出し USBドングルを接続している パソコンのみで使用可能 算ソフトウェアに出力するためのインター ●データ入力後のカーソル移動を自動化 、改行などセルの移動操作が不要 ■USB-ITPAK V2.1の使用環境 USBインプットツールダイレクト フェイスです。演算結果（数値）をワンタッチ ●測定器ごとに入力範囲を設定できるので入力ミスがない コードNo. 06AFM386 コードNo.06AFM380F 標準価格 37,900円 USB-ITN-（F 標準価格：16,000円） で入力ができます。 ●データキャンセルがワンタッチでできる（フットスイッチ、ファンクション 対応OS※ Windows2000 SP4/XP SP2以降/Vista/7/8/8.1/10 キーなど） 対応Excel Excel 2000/2002/2003/2007/2010/2013/2016 ハードディスク 20MB以上の空き容量（インストールに必要） ●多点で同時測定する場合にデータの入力・キャンセルを一括指示 USBキーボード信号変換タイプ※ CD-ROMドライブ インストールに必要 1 m コードNo.905338 USBポート 2ポート以上（USB ドングル用、USB-ITN用） コードNo.264-016-10 （標準価格：2,930円） IT-016U（標準価格：16,900円） ＜参考＞ USB-ITPAK V2.1の取扱説明書が弊社ホームページからご覧いただけます。 解像度 800×600ピクセル以上、表示色256以上 ※別途、試験機と 2 m コードNo.905409 IT-016Uをつなぐ右記接続 https://www.mitutoyo.co.jp ※●32bit/64bitOS対応 　●OSの言語はUSB-ITPAK V2.1と同じ言語を使用してください。 ケーブルが必要です （標準価格：4,100円） 5 6
