コンパクトで複数機能に対応　自動車ドアのハンドル操作などに「マイクロアクチュエータ μACT」

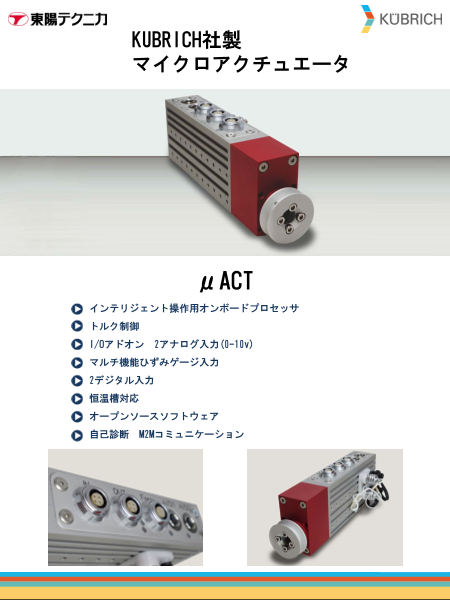

KUBRICH社製 マイクロアクチュエータ 2 3 4 5 7 10 μACT 11 インテリジェント操作用オンボードプロセッサ トルク制御 I/Oアドオン 2アナログ入力(0-10v) マルチ機能ひずみゲージ入力 2デジタル入力 恒温槽対応 オープンソースソフトウェア 自己診断 M2Mコミュニケーション

“μACT”アクチュエータはコンパクトで複数機能に対応します。 ・堅牢なケースでコンパクトドライブ ・フレキシブルなインターフェース ・制御技術とバスインターフェース ・センサーハブ 位置計測システム ロードセル μActは内蔵プロセッサとACEREソフトウェアによって動作シーケンスを操作可能で、自動車ドアのハ ンドル操作などで使用されます。センサーをアクチュエータに直接接続することが可能で、外部の測 定信号を取り扱うことができます。 アクチュエータは高温高湿環境試験で重要になる、振動と湿度に耐久性があります。内蔵のバスイン ターフェースで複数のアクチュエータに接続が可能で、ソフトウェアからそれぞれのアクチュエータ を相互に動作させることができます。 ■長所 ・高信頼性 ・堅牢/振動耐久 ・異なるサイズのモータ・ギアに対応 ・直感操作、グラフィカルプログラミング ・安全設計

ACTEREソフトウェアはμACTをコントロールし、全てのソフトウェアモジュールを使用することがで きます。μACTを既存プロジェクトに組み込むことも可能になります。 アプリケーション：サンシールド、ドアハンドル、リリースなど

■テクニカルデータ  温度レンジ －40℃～90℃  相対湿度 95％／60℃ V max NM レバー長での力 rpm 10mm 20mm 30mm 50mm 80mm 100mm ギア μ-ACT G25 240/min 0.5 50N 25N 16N 10N 6N 5N μ-ACT G51 118/min 1 100N 50N 33N 20N 12N 10N m-ACT G25 340/min 2.3 230N 115N 76N 46N 29N 23N m-ACT G60 142/min 5.3 530N 265N 176N 106N 66N 53N m-ACT G100 85/min 8.9 890N 445N 297N 178N 111N 89N m-ACT G200 42/min 17.8 1780N 890N 593N 356N 222N 178N リニア 力 μ-ACT S100 125mm/s 105N m-ACT S200 166mm/s 176N ■製品ラインアップ  シャーシ試験システム：ドア開閉、シート、ミラー、ボンネット、サンルーフ、イグニッション  コンポーネント試験システム：モータ、スポイラー 株式会社 東陽テクニカ 機械計測部 〒103-8284 東京都中央区八重洲 1-1-6 TEL. 03-3279-0771 FAX. 03-3246-0645 https://www.toyo.co.jp/mecha/ Email: web-car@toyo.co.jp 電子技術センター 大阪支店 〒532-0003 大阪府大阪市淀川区宮原1-6-1 (新大阪ブリックビル) TEL. 06-6399-9771 FAX. 06-6399-9781 名古屋支店 〒460-0008　愛知県名古屋市中区栄2-3-1（名古屋広小路ビルヂング） TEL.052-253-6271 FAX.052-253-6448 宇都宮営業所 〒321-0953 栃木県宇都宮市東宿郷2-4-3 （宇都宮大塚ビル） TEL. 028-678-9117 FAX. 028-638-5380 本書に記載された商品の機能・性能は断りなく変更されることがあります。
