New 工業用振動センサ 総合カタログ

製品カタログ

【東陽テクニカ】機械設備の予知保全、状態監視用の工業用振動センサ、4-20mAトランスミッタ、振動スイッチ、燃焼圧センサを多数取り揃えております。

・汎用用途 低価格ICP(R)加速度計
・防水対応 低価格ICP(R)加速度計
・高感度または高レンジ 低価格ICP(R)加速度計
・多軸ICP(R)加速度計
・水晶ICP(R)加速度計
・低周波対応 高精度ICP(R)加速度計 ほか 多数掲載

◆詳細はカタログをダウンロードしてご覧下さい。

関連メディア

このカタログについて

ドキュメント名 New 工業用振動センサ 総合カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 7.2Mb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

190403_2_TOYOtc_PCB_IMIsensors_ctlg

2019/2020 PCB Piezotronics 工業用振動センサカタログ 予知保全・状態監視用振動センサ&4-20mAトランスミッタ、 防爆対応振動センサ、高温・耐放射線対応振動センサ、 ベアリング故障検知用振動センサ&トランスミッタ、ガスタービン燃焼圧センサ
Page2

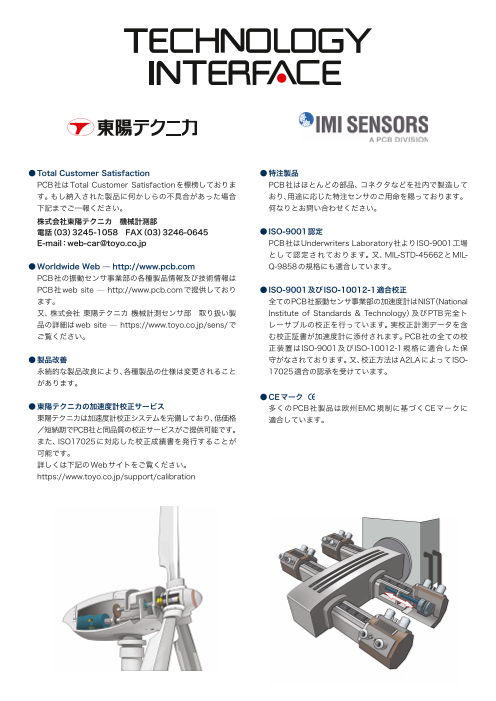

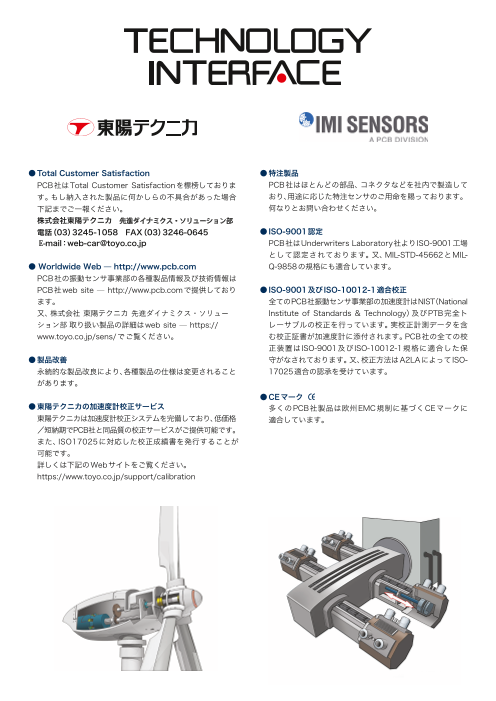

● Total Customer Satisfaction ● 特注製品 PCB社はTotal Customer Satisfactionを標榜しておりま PCB社はほとんどの部品、コネクタなどを社内で製造して す。もし納入された製品に何かしらの不具合があった場合 おり、用途に応じた特注センサのご用命を賜っております。 下記までご一報ください。 何なりとお問い合わせください。 株式会社 東陽テクニカ 機械計測センサ部 電話(03)3245-1240 FAX(03)3246-0645 ● ISO-9001認定 E-mail:PCB@toyo.co.jp PCB社はUnderwriters Laboratory社よりISO-9001工場 として認定されております。又、MIL-STD-45662とMIL- ● Worldwide Web — http://www.pcb.com Q-9858の規格にも適合しています。 PCB社の振動センサ事業部の各種製品情報及び技術情報は PCB社web site — http://www.pcb.comで提供しており ● ISO-9001及びISO-10012-1適合校正 ます。 全てのPCB社振動センサ事業部の加速度計はNIST(National 又、株式会社 東陽テクニカ 機械計測センサ部 取り扱い製 Institute of Standards & Technology)及びPTB完全ト 品の詳細はweb site — https://www.toyo.co.jp/sens/で レーサブルの校正を行っています。実校正計測データを含 ご覧ください。 む校正証書が加速度計に添付されます。PCB社の全ての校 正装置はISO-9001及びISO-10012-1規格に適合した保 ● 製品改善 守がなされております。又、校正方法はA2LAによってISO- 永続的な製品改良により、各種製品の仕様は変更されること 17025適合の認承を受けています。 があります。 ● CEマーク ● 東陽テクニカの加速度計校正サービス 多くのPCB社製品は欧州EMC規制に基づくCEマークに 東陽テクニカは加速度計校正システムを完備しており、低価格 適合しています。 /短納期でPCB社と同品質の校正サービスがご提供可能です。 また、ISO17025に対応した校正成績書を発行することが 可能です。 詳しくは下記のWebサイトをご覧ください。 https://www.toyo.co.jp/support/calibration
Page3

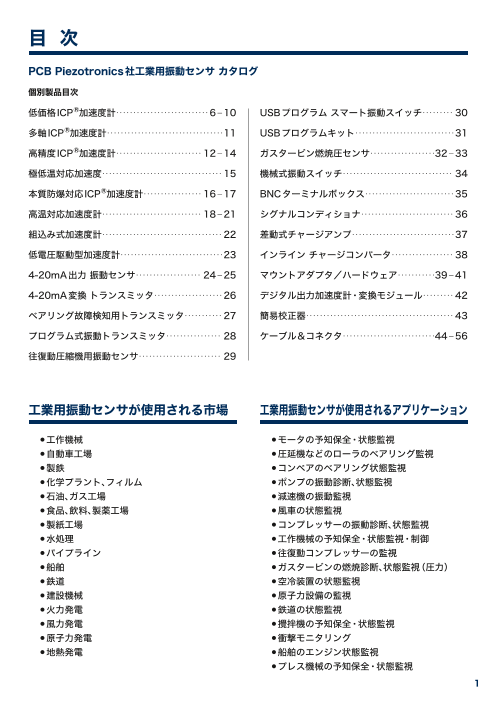

目 次 PCB Piezotronics社工業用振動センサ カタログ 個別製品目次 低価格ICPⓇ加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6 — 10 往復動圧縮機用振動センサ・・・・・・・・・・・・・・・・・・・・・・・・ 29 多軸ICPⓇ加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11 USBプログラム スマート振動スイッチ・・・・・・・・・ 30 水晶ICPⓇ加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 12 USBプログラムキット・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 31 ● Total Customer Satisfaction ● 特注製品 高精度ICPⓇ加速度計・・・・・・・・・・・・・・・・・・・・・・・・・ 13 — 15 ガスタービン燃焼圧センサ・・・・・・・・・・・・・・・・・・・ —PCB社はTotal Customer Satisfactionを標榜しておりま PCB社はほとんどの部品、コネクタなどを社内で製造して 32 33 す。もし納入された製品に何かしらの不具合があった場合 おり、用途に応じた特注センサのご用命を賜っております。 本質防爆対応ICPⓇ加速度計・・・・・・・・・・・・・・・・・ 16 — 17 BNCターミナルボックス・・・・・・・・・・・・・・・・・・・・・・・・・・ 34 下記までご一報ください。 何なりとお問い合わせください。 株式会社 東陽テクニカ 機械計測センサ部 高温対応加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18 — 21 シグナルコンディショナ・・・・・・・・・・・・・・・・・・・・・ 35 — 36 電話(03)3245-1240 FAX(03)3246-0645 ● ISO-9001認定 E-mail:PCB@toyo.co.jp PCB社はUnderwriters Laboratory社よりISO-9001工場 組込み式加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 22 差動式チャージアンプ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 37 として認定されております。又、MIL-STD-45662とMIL- ● Worldwide Web — http://www.pcb.com Q-9858の規格にも適合しています。 低電圧駆動型加速度計・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 23 インライン チャージコンバータ・・・・・・・・・・・・・・・・・・ 38 PCB社の振動センサ事業部の各種製品情報及び技術情報は PCB社web site — http://www.pcb.comで提供しており ● ISO-9001及びISO-10012-1適合校正 4-20mA出力 振動センサ・・・・・・・・・・・・・・・・・・・ 24 — 25 マウントアダプタ/ハードウェア・・・・・・・・・・・ 39 — 41 ます。 全てのPCB社振動センサ事業部の加速度計はNIST(National 又、株式会社 東陽テクニカ 機械計測センサ部 取り扱い製 Institute of Standards & Technology)及びPTB完全ト 4-20mA変換 トランスミッタ・・・・・・・・・・・・・・・・・・・・ 26 デジタル出力加速度計/簡易校正器・・・・・・・・ 42 — 43 品の詳細はweb site — https://www.toyo.co.jp/sens/で レーサブルの校正を行っています。実校正計測データを含 ご覧ください。 む校正証書が加速度計に添付されます。PCB社の全ての校 ベアリング故障検知用トランスミッタ・・・・・・・・・・・ 27 ケーブル&コネクタ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 44 — 56 正装置はISO-9001及びISO-10012-1規格に適合した保 ● 製品改善 守がなされております。又、校正方法はA2LAによってISO- プログラム式振動トランスミッタ・・・・・・・・・・・・・・・・ 28 永続的な製品改良により、各種製品の仕様は変更されること 17025適合の認承を受けています。 があります。 ● CEマーク ● 東陽テクニカの加速度計校正サービス 多くのPCB社製品は欧州EMC規制に基づくCEマークに 工業用振動センサが使用される市場 工業用振動センサが使用されるアプリケーション 東陽テクニカは加速度計校正システムを完備しており、低価格 適合しています。 /短納期でPCB社と同品質の校正サービスがご提供可能です。 また、ISO17025に対応した校正成績書を発行することが ● 工作機械 ● モータの予知保全・状態監視 可能です。 ● 自動車工場 ● 圧延機などのローラのベアリング監視 詳しくは下記のWebサイトをご覧ください。 ● 製鉄 ● コンベアのベアリング状態監視 https://www.toyo.co.jp/support/calibration ● 化学プラント、フィルム ● ポンプの振動診断、状態監視 ● 石油、ガス工場 ● 減速機の振動監視 ● 食品、飲料、製薬工場 ● 風車の状態監視 ● 製紙工場 ● コンプレッサーの振動診断、状態監視 ● 水処理 ● 工作機械の予知保全・状態監視・制御 ● パイプライン ● 往復動コンプレッサーの監視 ● 船舶 ● ガスタービンの燃焼診断、状態監視(圧力) ● 鉄道 ● 空冷装置の状態監視 ● 建設機械 ● 原子力設備の監視 ● 火力発電 ● 鉄道の状態監視 ● 風力発電 ● 攪拌機の予知保全・状態監視 ● 原子力発電 ● 衝撃モニタリング ● 地熱発電 ● 船舶のエンジン状態監視 ● プレス機械の予知保全・状態監視 1
Page4

型式索引 型番 型番 型番 型番 176A03・・・・・・・・・・・・・・・・・・・・・・ 33 422M182・・・・・・・・・・・・・・・・・・・ 38 EX611A00・・・・・・・・・・・・・・・・・・ 21 M625B01・・・・・・・・・・・・・・・・・・・ 13 176A04・・・・・・・・・・・・・・・・・・・・・・ 33 485B39・・・・・・・・・・・・・・・・・・・・・・ 42 EX649A71・・・・・・・・・・・・・・・・・・ 29 M625B02・・・・・・・・・・・・・・・・・・・ 14 176A05・・・・・・・・・・・・・・・・・・・・・・ 33 621C40・・・・・・・・・・・・・・・・・・・・・・ 15 EX682A40・・・・・・・・・・・・・・・・・・ 37 M626B01・・・・・・・・・・・・・・・・・・・ 14 176M03・・・・・・・・・・・・・・・・・・・・・ 32 622A01・・・・・・・・・・・・・・・・ 16 — 17 EXM686B71・・・・・・・・・・・・・・・ 30 M626B02・・・・・・・・・・・・・・・・・・・ 14 176M04・・・・・・・・・・・・・・・・・・・・・ 32 622A11・・・・・・・・・・・・・・・・ 16 — 17 HTM602D01・・・・・・・・・・・・・・・ 18 M627A01・・・・・・・・・・・・・・・・・・・ 12 176M07・・・・・・・・・・・・・・・・・・・・・ 32 622A31・・・・・・・・・・・・・・・・ 16 — 17 HTM602D11・・・・・・・・・・・・・・・ 18 M628F01・・・・・・・・・・・・・・・・・・・ 12 176M12・・・・・・・・・・・・・・・・・・・・・ 32 628F01・・・・・・・・・・・・・・・・ 16 — 17 HTM628F01・・・・・・・・・・・・・・・ 18 M639A91・・・・・・・・・・・・・・・・・・・ 11 176M42・・・・・・・・・・・・・・・・・・・・・ 32 628F11・・・・・・・・・・・・・・・・ 16 — 17 M601A01・・・・・・・・・・・・・・・・・・・・・ 6 M640B01・・・・・・・・・・・・・・・・・・・ 24 333D01・・・・・・・・・・・・・・・・・・・・・・ 42 628F31・・・・・・・・・・・・・・・・ 16 — 17 M601A02・・・・・・・・・・・・・・・・・・・ 10 M640B02・・・・・・・・・・・・・・・・・・・ 24 357A100・・・・・・・・・・・・・・・・・・・・ 20 682A01・・・・・・・・・・・・・・・・・・・・・・ 35 M601A92・・・・・・・・・・・・・・・・・・・・・ 9 M641B01・・・・・・・・・・・・・・・・・・・ 24 357A63・・・・・・・・・・・・・・・・・・・・・・ 20 682A02・・・・・・・・・・・・・・・・・・・・・・ 35 M602D01・・・・・・・・・・・・・・・・・・・・・ 6 M641B02・・・・・・・・・・・・・・・・・・・ 24 357A64・・・・・・・・・・・・・・・・・・・・・・ 21 682A06・・・・・・・・・・・・・・・・・・・・・・ 36 M602D91・・・・・・・・・・・・・・・・・・・・・ 9 M642A01・・・・・・・・・・・・・・・・・・・ 25 357B53・・・・・・・・・・・・・・・・・・・・・・ 19 682A09・・・・・・・・・・・・・・・・・・・・・・ 26 M602M64・・・・・・・・・・・・・・・・・・ 23 M642A11・・・・・・・・・・・・・・・・・・・ 25 357B54・・・・・・・・・・・・・・・・・・・・・・ 19 682C03・・・・・・・・・・・・・・・・・・・・・・ 26 M603C00・・・・・・・・・・・・・・・・・・・ 10 M642A61・・・・・・・・・・・・・・・・・・・ 25 357B81・・・・・・・・・・・・・・・・・・・・・・ 19 682C05・・・・・・・・・・・・・・・・・・・・・・ 27 M603C01・・・・・・・・・・・・・・・・・・・・・ 6 M645B00・・・・・・・・・・・・・・・・・・・ 24 357B82・・・・・・・・・・・・・・・・・・・・・・ 19 683Aシリーズ・・・・・・・・・・・・・・ 36 M603C91・・・・・・・・・・・・・・・・・・・・・ 9 M646B02・・・・・・・・・・・・・・・・・・・ 24 357B83・・・・・・・・・・・・・・・・・・・・・・ 19 691A50/06・・・・・・・・・・・・・・・・・ 34 M603M113・・・・・・・・・・・・・・・・・ 23 M649A01・・・・・・・・・・・・・・・・・・・ 29 357C71・・・・・・・・・・・・・・・・・・・・・・ 20 691A50/12・・・・・・・・・・・・・・・・・ 34 M604B31・・・・・・・・・・・・・・・・・・・ 11 M649A03・・・・・・・・・・・・・・・・・・・ 28 357C72・・・・・・・・・・・・・・・・・・・・・・ 20 691A51/01・・・・・・・・・・・・・・・・・ 34 M605B01・・・・・・・・・・・・・・・・・・・ 11 M649A04・・・・・・・・・・・・・・・・・・・ 28 357C73・・・・・・・・・・・・・・・・・・・・・・ 20 691A51/02・・・・・・・・・・・・・・・・・ 34 M606B01・・・・・・・・・・・・・・・・・・・・・ 7 M686B01・・・・・・・・・・・・・・・・・・・ 30 357E90・・・・・・・・・・・・・・・・・・・・・・ 21 691A51/03・・・・・・・・・・・・・・・・・ 34 M607A01・・・・・・・・・・・・・・・・・・・・・ 7 M686B11・・・・・・・・・・・・・・・・・・・ 30 357E91・・・・・・・・・・・・・・・・・・・・・・ 21 691A51/04・・・・・・・・・・・・・・・・・ 34 M607A11・・・・・・・・・・・・・・・・・・・・・ 8 TOM640B31・・・・・・・・・・・・・・・ 25 421A30・・・・・・・・・・・・・・・・・・・・・・ 37 691B41・・・・・・・・・・・・・・・・・・・・・・ 34 M607A61・・・・・・・・・・・・・・・・・・・・・ 8 USBプログラムキット・・・・・ 31 421A31・・・・・・・・・・・・・・・・・・・・・・ 37 691B41/691010・・・・・・・・・ 34 M607M63・・・・・・・・・・・・・・・・・・ 23 ケーブル&コネクタ・・・ 44 — 56 421A3X・・・・・・・・・・・・・・・・・・・・・ 37 691B42・・・・・・・・・・・・・・・・・・・・・・ 34 M608A11・・・・・・・・・・・・・・・・・・・・・ 8 スタンダードT0-5・・・・・・・・・・ 22 422E35・・・・・・・・・・・・・・・・・・・・・・ 38 691B42/691020・・・・・・・・・ 34 M608M50・・・・・・・・・・・・・・・・・・ 23 スタンダードT0-8・・・・・・・・・・ 22 422E36・・・・・・・・・・・・・・・・・・・・・・ 38 699A02・・・・・・・・・・・・・・・・・・・・・・ 43 M622B01・・・・・・・・・・・・・・・・・・・ 13 平型T0-5・・・・・・・・・・・・・・・・・・・・・ 22 422E55/D・・・・・・・・・・・・・・・・・・ 38 9110D・・・・・・・・・・・・・・・・・・・・・・・ 43 M623C00・・・・・・・・・・・・・・・・・・・ 15 マウントアダプタ・・・・・・ 40 — 41 422E65/A・・・・・・・・・・・・・・・・・・ 38 EX600B13・・・・・・・・・・・・・・・・・・ 21 M623C01・・・・・・・・・・・・・・・・・・・ 15 マウントハードウエア・・・・・・ 39 422E66/A・・・・・・・・・・・・・・・・・・ 38 EX600B14・・・・・・・・・・・・・・・・・・ 21 M624B01・・・・・・・・・・・・・・・・・・・ 13 センサ設置例 2
Page5

振動センサのシステム構成 振動(±5V生波形)を収録し振動診断する場合 センサケーブル アナログ信号ケーブル(±5V) データ収録器、FFTアナライザ (波形解析、故障診断用) 高速サンプリング対応PLC ICPⓇ加速度計 シグナルコンディショナ センサケーブル ICPⓇ対応 データ収録器、FFTアナライザ (波形解析、故障診断用) ICPⓇ加速度計 高速サンプリング対応PLC 振動(4-20mAオーバーオール値)を収録し状態監視する場合 センサケーブル 4-20mA 振動センサ PLC, DCS, SCADA, 警報装置 4-20mA 信号ケーブル PLC, DCS, SCADA, 警報装置 センサケーブル アナログ信号 ケーブル ICPⓇ加速度計 データ収録器、FFTアナライザ (波形解析、故障診断用) 振動トランスミッタ (4-20mA, アナログ(生波形)出力対応) 防爆エリアで使用する場合 4-20mA 信号ケーブル PLC, DCS, SCADA, 警報装置 センサケーブル アナログ信号ケーブル ICPⓇ 加速度計 ツェナー 振動トランスミッタ または データ収録器、FFTアナライザ バリア シグナルコンディショナ (波形解析、故障診断用) 危険域(防爆エリア) 安全域(非防爆エリア) 3
Page6

振動センサのオプションについて オプションの指定方法 目的とするアプリケーションに的確に対応するために加速度計 例:M603C01 に様々なオプションを組み込むことができます。特定のモデル 複数のオプションの指定例:TOM603C01 でオプションを指定するには、まず仕様表に記載されたオプショ 希望するオプションが本来の仕様や性能に影響を与えるこ ン接頭記号一覧から目的とするオプションがそのモデルで設定 とがあります。オプションの組み合わせや変更となる仕様 されているか確認してください。その上でオプションを指定す についてはお問い合わせください。 る場合は対応する接頭記号を型式の前につけてください。 オプション“M”-メトリックマウント(例:M603C01) オプション“M”(メトリックマウント)はセンサの取付ネジ をメトリックネジに変更するためのオプションです。オプ ション“M”が付いていないとインチネジが付属するため、ネ ジ取り付けの際にインチのネジ穴を用意する必要がありま す。通常、IMIセンサの取付ネジは1/4-28オスですが、オプ ション“M”を付けることでM6×1.0に変更することがで きます。センサによっては別のタイプのネジが付くことが ありますので、詳細はセンサ仕様を確認ください。 オプション“EX”- ATEX 防爆対応(例:EX607A11) 防爆エリアで使用するセンサのためのオプションです。 日本国内の本質安全防爆 TIISに対応したセンサについては カタログの16-17ページを参照ください。 ATEX(欧州)以外にFM防爆(米国)、CSA防爆(カナダ)に 対応したセンサもございます。詳しくはお問い合わせくだ さい。 オプション“TO”- 温度出力(例:TOM608A11) ICPⓇセンサの場合: オプション“TO”(温度出力)を付けることで振動センサに 温度出力を追加することが可能です。 ICPⓇタイプの振動センサに温度出力を追加する場合、振動 センサのコネクタに温度出力用のピンが1つ追加されます。 (ケーブル一体の場合は信号線が1つ増えます) 温度出力の感度は10mV/℃です。 4-20mAセンサの場合: 4-20mAの振動センサの場合は、温度出力用に2つのピン が追加されます。(ケーブル一体の場合は2線追加されます) 温度出力は4-20mAで出力されます。 オプション“VO”- 速度出力(例:VO622B01) オプション“VO”(速度出力)はアナログ加速度信号をアナ ログ速度信号に変換する積分器をセンサに内蔵させるオプ ションです。センサから出力される信号が速度に比例した 信号になります。設備機器の振動監視の用途で、速度のパラ メータで収録することが好まれる場合があります。 上記以外のオプションもご用意しております。詳しくはお問い合わせください。 4
Page7

工業用振動センサ IMI Sensors PCB Piezotronics IMI事業部では機械設備の予知保全、状態監視用の工業用振動センサ、4-20mAトラン スミッタ、振動スイッチ、燃焼圧センサを製造しております。工業用振動センサは堅牢、高安定性で、ダブル ハウジング構造により電気絶縁タイプとなっております。ベアリング、モータ、スピンドル等の各種回転機 器の振動モニタ用に最適です。また、モニター機器、ジャンクションボックス、マウントベース、校正器等の 周辺機器や各種アクセサリーも用意しております。ケーブルも自社で製造しており、様々なご要求に応じ たケーブルを供給することが可能です。 ICPⓇは「Integrated Circuit Piezoelectric」の略であり、PCB社の登録商標です。アンプ内蔵型の圧電型 センサを示します。 IMI とは Industrial Monitoring Instrumentation 工業用監視および制御機器の総称です。 工業用振動センサ 型式ガイド IMI工業用製品 シリーズ番号 改訂番号 感度(ICPⓇ加速度計のみ) PCB Piezotronics社の 601, 623, 等 A, B, C, 等 0=10mV/g 3=1V/g 部門 1=100mV/g 4=10V/g 6 N N X C S 2=500mV/g 5=50mV/g カテゴリ コネクタ/一体ケーブルタイプ(センサのみ) 0=低価格ICPⓇセンサ 6=組込み式センサ 0=2ピンMIL 5=10-32サイドコネクタ 1=高温対応電荷出力型 7=未設定 1=ポリウレタン一体ケーブル 6=金属被覆一体ケーブル 2=高精度ICPⓇセンサ 8=シグナルコンディショナ/ 2=テフロン一体ケーブル 7=ターミナルボックス 3=高精度ICPⓇセンサ トランスミッタ 3=Bayonet MIL 8=ミニMIL 4=4-20mAセンサ 9=ターミナルボックス/加振器 4=10-32トップコネクタ 5=静電容量型センサ 型式の例 6 2 3 A 1 1 シリーズ623 100mV/g 高周波工業用ICPⓇ加速度計 ポリウレタン一体ケーブル 改訂番号 A ケーブル一体センサのケーブル長さとコネクタの指定方法 M607A11/XXXXXX ケーブル一体のセンサの場合、ケーブル長さとコネクタの種類を指定することが可能です。上記のように型式の後ろの XXXXXXの部分で長さとコネクタを指定します。 例: M607A11/M010BZ 10mケーブル、切りっ放し     M608A11/030AC 30ftケーブル、BNCプラグコネクタ 詳しくはお問い合わせください 5
Page8

汎用用途 低価格ICPⓇ加速度計 ● 常 時据付に最適な設計 ● 溶 接密封構造により高い耐環境性 ● 堅 牢なステンレスの筐体 ● ダ ブルハウジングによるケース絶縁 低価格ICPⓇ加速度計は予知保全・状態監視向けに機械設備に常時設置し、振動をモニタリングすることを目的 としたセンサです。研究開発用センサに比べ堅牢で、ケース絶縁がされております。また、センサに使用する2線 ツイストペアケーブルはユーザ様でケーブル長さの調整やコネクタの取付が簡単に行えます。 低価格ICPⓇ加速度計 低価格ICPⓇ加速度計 低価格ICPⓇ加速度計 型番:M601A01 型番:M602D01 型番:M603C01 ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 10mV(/ m/s2()500m/s2測定レンジ) ● 周 波数範囲:0.27~10,000Hz ● 周 波数範囲:0.5~8,000Hz ● 周波数範囲:0.5~10,000Hz ● S N比が高い ● サイドコネクタ、貫通ボルト ● 感 度の変更が可能 ● ケ ーブル一体タイプに変更可能 2● 高 温対応(162℃)に変更可能 1mV/(m/s )、 5mV/(m/s2)、 ● 温度または速度出力を追加可能 50mV/(m/s2) M6 取付ボルト 製品仕様 型番 M601A01 M602D01 M603C01 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 周波数範囲(±3dB) 0.27~10,000Hz 0.5~8,000Hz 0.5~10,000Hz 共振周波数 16kHz 25kHz 25kHz 分解能 491µm/s2 3,434µm/s2 3,434µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <7% <7% <7% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水 IP68 IP68 IP68 暖機時間 <4秒 <2秒 <2秒 放電時定数 >0.6秒 >0.3秒 >0.3秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 80グラム 74グラム 51グラム 取付トルク 2.7~6.8Nm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型式:M081A61 M6×1.0 取付ネジ 型式:M081A97 M6×1.0 取付ボルト 型式:M081A61 M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 オプション EX - 防爆対応 − ◯ ◯ TO - 温度出力 − ◯ ◯ 推奨ケーブル 052BR010BZ 10ft(約3m)ケーブル 052BR010BZ 10ft(約3m)ケーブル 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) (2ピンMIL ~ 切りっ放し) (2ピンMIL ~ 切りっ放し) 6
Page9

低価格ICPⓇ加速度計 低価格ICPⓇ加速度計 袋ナット一体型(SwivelerⓇ) ICPⓇ加速度計 型番:M606B01 型番:M607A01 ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 10mV/(m/s2)(500m/s2測定レンジ) ● 周 波数範囲:0.5~10,000Hz ● 周波数範囲:0.5~10,000Hz ● サ イドコネクタ、貫通ネジタイプ ● コ ネクタ:2ピン MIL-C-5015 ● 袋 ナット(SwivelerⓇ)タイプでケーブル取出し方向を 自由に決めることが可能(US特許: #6,435,902) M6×1.0 取付ボルト 型番 : M080A163A M6 製品仕様 型番 M606B01 M607A01 感度 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 周波数範囲(±3dB) 0.5~10,000Hz 0.5~10,000Hz 共振周波数 25kHz 18kHz 分解能 3,434µm/s2 3,434µm/s2 非線形性 ±1% ±1% 横軸感度 <7% <7% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ 防水 IP68 IP68 暖機時間 <2秒 <2秒 放電時定数 >0.3秒 >0.3秒 励起電圧 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 重さ 124グラム 105グラム 取付トルク 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール シール 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型式:M081A68 M6×1.0 貫通ボルト 型式:M080A163A M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 オプション EX - 防爆対応 − ◯ TO - 温度出力 − ◯ 推奨ケーブル 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 7
Page10

防水対応 低価格ICPⓇ加速度計 ● 一 体ケーブルデザインであり、防水 IP68に対応 ● 水 深500mで使用可能 ● 柔 軟性の高いポリウレタンケーブルを採用 ● 小 型・軽量 袋ナット一体型(SwivelerⓇ)ICPⓇ加速度計 アーマー金属管ICPⓇ加速度計 低価格ICPⓇ加速度計 型番:M607A11 型番:M607A61 型番:M608A11 ● 1 0mV/(m/s2)(500m/s2測定レンジ) ● 10mV/(m/s2)(500m/s2測定レンジ) ● 1 0mV(/ m/s2()500m/s2測定レンジ) ● 周 波数範囲:0.5~10,000Hz ● 周 波数範囲:0.5~10,000Hz ● 周 波数範囲:0.5~10,000Hz ● ケ ーブルの向きが自由に設定可能 ● ア ーマー金属管にするケーブルの長さと (スイベルタイプの取付) 全体のケーブルの長さを指定可能 ● 工 作機械に最適 型番 : M080A159A 型番 : M080A159A M6×1.0 M6×1.0 製品仕様 型番 M607A11 M607A61 M608A11 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 周波数範囲(±3dB) 0.5~10,000Hz 0.5~10,000Hz 0.5~10,000Hz 共振周波数 25kHz 25kHz 22kHz 分解能 3,434µm/s2 3,434µm/s2 3,434µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <7% <7% <7% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水 IP68 IP67 IP68 暖機時間 <2秒 <2秒 <2秒 放電時定数 >0.3秒 >0.3秒 >0.3秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 31グラム 31グラム 99.3グラム(ケーブルを含む) 取付トルク(ネジ) 9.5~10.8Nm 9.5~10.8Nm 2.7~6.8Nm 取付トルク(六角ナット) 2.7~6.8Nm 2.7~6.8Nm N/A 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 モールド コネクタ ケーブル一体 ケーブル一体 ケーブル一体(ケーブル長さとコネクタを指定可能) (ケーブル長さとコネクタを指定可能) (ケーブル長さとコネクタを指定可能) 標準付属アクセサリ 型番:M080A159A M6×1.0 取付ネジ 型番:M080A159A M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 型番 ICS-2 NISTトレーサブル 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 1点(100Hz)校正 1点(100Hz)校正 オプション EX - 防爆対応 ◯ ◯ ◯ TO - 温度出力 ◯ ◯ ◯ 推奨ケーブル ケーブル長さ、コネクタを指定可能 ケーブル長さ、コネクタを指定可能 ケーブル長さ、コネクタを指定可能 例:M607A11/M010AC 例:M607A61/M010AC 例:M608A11/M010AC (10mケーブル、BNCプラグ) (10mケーブル、BNCプラグ) (10mケーブル、BNCプラグ) 8
Page11

低価格ICPⓇ加速度計 防水対応 低価格ICPⓇ加速度計 コネクタピンアサイン ● 5 07QSXXXBZケーブルと使用することでIP69Kに対応 ● 汎 用のM12コネクタを使用することで、様々なケーブルに適合可能 M12コネクタ ICPⓇ加速度計 M12コネクタ ICPⓇ加速度計 M12コネクタ ICPⓇ加速度計 型番:M601A92 型番:M602D91 型番:M603C91 ● 高 感度タイプ ● コ ネクタ横だしタイプ ● コ ネクタ横だしタイプ ● 5 0mV(/ m/s2)(100m/s2測定レンジ) ● 1 0mV(/ m/s2()500m/s2測定レンジ) ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 周 波数範囲:0.17~10,000Hz ● 周波数範囲:0.5~8,000Hz ● 周 波数範囲:0.5~10,000Hz 型式 : M081A97 M6取付ボルト 製品仕様 型番 M601A92 M602D91 M603C91 感度 50mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 100m/s2 500m/s2 500m/s2 周波数範囲(±3dB) 0.17Hz~10,000Hz 0.5Hz~8,000Hz 0.5Hz~10,000Hz 共振周波数 16kHz 25kHz 25kHz 分解能 334µm/s2 3,434µm/s2 3,434µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <7% <7% <7% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水 IP68、IP69K IP68、IP69K IP68、IP69K 暖機時間 <10秒 <10秒 <10秒 放電時定数 >1秒 >1秒 >1秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 80グラム 74グラム 55グラム 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 4ピン、M12 4ピン、M12 4ピン、M12 標準付属アクセサリ 型番:M081A61 M6×1.0 取付ネジ 型番:M081A97 M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 型番 ICS-2 NISTトレーサブル 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 1点(100Hz)校正 1点(100Hz)校正 推奨ケーブル 507QS010BZ 10ft(約3m)ケーブル 507QS010BZ 10ft(約3m)ケーブル 507QS010BZ 10ft(約3m)ケーブル (4ピンM12 ~ 切りっ放し) (4ピンM12 ~ 切りっ放し) (4ピンM12 ~ 切りっ放し) 9
Page12

高感度または高レンジ 低価格ICPⓇ加速度計 ● 低 回転体に対して高感度かつ高分解能な測定が可能(M601A02) ● 高 衝撃を伴う用途に対して低感度かつ高レンジで測定が可能(M603C00) ● 低 周波特性が優れている(M601A02) 低価格ICPⓇ加速度計 低価格ICPⓇ加速度計 型番:M601A02 型番:M603C00 ● 50mV/(m/s2) ● 1 mV/(m/s2) (100m/s2測定レンジ) (5,000m/s2測定レンジ) ● 低周波特性が良い(<2Hz) ● 周 波数範囲: 0.5Hz~10,000Hz ● 低回転体の振動測定に最適 ● 高レンジ ● 高 速回転、高振動の用途向け M601A02 M603C00 製品仕様 型番 M601A02 M603C00 感度 50mV/(m/s2) 1mV/(m/s2) 測定レンジ 100m/s2 5,000m/s2 周波数範囲(±5%) 0.47~4,000Hz N/A 周波数範囲(±10%) 0.33~5,000Hz N/A 周波数範囲(±3dB) 0.17~10,000Hz 0.5~10,000Hz 共振周波数 N/A 25kHz 分解能 343µm/s2 19,620µm/s2 非線形性 ±1% ±1% 横軸感度 <7% <7% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ 防水・防塵構造 IP68 IP68 初期安定化時間 <10秒 <3秒 放電時定数 >1秒 >0.4秒 励起電圧 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 重さ 80グラム 51グラム 取付トルク 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール シール 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型番:M081A61 M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 型番 ICS-2 NISTトレーサブル 1点(100Hz)校正 オプション EX - 防爆対応 − ◯ TO - 温度出力 − − 推奨ケーブル 052BR010BZ 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10
Page13

多軸ICPⓇ加速度計 多軸ICPⓇ加速度計 ● 3 軸または2軸に対応 ● サ イドコネクタ及び貫通ボルトデザイン ● 2 ~3チャンネルのデータ収録器を使用した定期的な振動データ収集による予知保全に最適 低価格 三軸ICPⓇ加速度計 低価格 二軸ICPⓇ加速度計 高周波対応 三軸ICPⓇ加速度計 型番:M604B31 型番:M605B01 型番:M639A91 ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 1 0mV(/ m/s2()500m/s2測定レンジ) ● 1 0mV(/ m/s2)(500m/s2測定レンジ) ● 周波数範囲:0.5Hz~5,000Hz ● 周波数範囲:0.5Hz~5,000Hz ● 周 波数範囲:0.5Hz~13,000Hz ● サ イドコネクタ、貫通ボルトデザイン ● サイドコネクタ、貫通ボルトデザイン ● 小 型・軽量 M6×1.0(M081A119) M6取付ボルト M6取付ボルト 製品仕様 型番 M604B31 M605B01 M639A91 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 周波数範囲(±5%) N/A N/A 1.5Hz~5,500Hz 周波数範囲(±3dB) 0.5~5,000Hz 0.5~5,000Hz 0.5Hz~13,000Hz 共振周波数 10kHz 10kHz 26kHz 分解能 3,434µm/s2 3,434µm/s2 2,943µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <5% <5% <5% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水・防塵構造 IP68 IP68 IP68、IP69K 初期安定化時間 <2秒 <2秒 <2秒 放電時定数 >0.3秒 >0.3秒 >0.32秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 124グラム 110.6グラム 85グラム 取付トルク 2.7~6.8Nm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 4ピン MIL-C-26482 3ピン MIL-C-5015 4ピン M12 標準付属アクセサリ 型番:M081A68 M6×1.0 貫通ボルト 型番:M081A68 M6×1.0 貫通ボルト 型番:M081A119 M6×1.0 貫通ボルト 型番 ACS-2T NISTトレーサブル 型番 ACS-2T NISTトレーサブル 型番 ICS-1 NISTトレーサブル 各軸に対して1点(100Hz)校正 各軸に対して1点(100Hz)校正 10Hzから上限周波数(5%)までの周波数特性校正 オプション CS - カナダ防爆対応(CSA) ◯ − ◯ 推奨ケーブル 059AN010BZ 059EF010BZ 507QS010BZ 10f(t 約3m)ケーブル (4ピンMIL ~ 切りっ放し) 10f(t 約3m)ケーブル (3ピンMIL ~ 切りっ放し) 10f(t 約3m)ケーブル (4ピン M12 ~ 切りっ放し) 11
Page14

水晶ICPⓇ加速度計 ● 永 久的な据付及びオンラインモニタリングシステムに適している ● 防 爆エリアやアクセスが難しい場所の設置に良い ● 定 期振動点検のためのスイッチまたはジャンクションボックスへの接続 低価格 水晶ICPⓇ加速度計 型番:M627A01 ● 感 度:10mV/(m/s2) (500m/s2測定レンジ) ● 周波数範囲:0.33Hz~10,000Hz ● コネクタ: 2ピン MIL-C-5015 高精度 水晶ICPⓇ加速度計 型番:M628F01 ● 感 度:10mV/(m/s2) (500m/s2測定レンジ) ● 周波数範囲:0.33Hz~10,000Hz ● 1 63℃ 高温対応可能(HTオプション) M627A01, M628F01 製品仕様 型番 M627A01 M628F01 感度 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 周波数範囲(±5%) N/A 1Hz~4,000Hz 周波数範囲(±10%) N/A 0.67Hz~6,500Hz 周波数範囲(±3dB) 0.33Hz~10,000Hz 0.33Hz~12,000Hz 共振周波数 18kHz 18kHz 分解能 9,810µm/s2 9,810µm/s2 非線形性 ±1% ±1% 横軸感度 <5% <5% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ 防水 IP68 IP68 暖機時間 <10秒 <10秒 放電時定数 >0.5秒 >0.5秒 励起電圧 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 重さ 94グラム 94グラム 取付ネジ 1/4-28 メス 1/4-28 メス 取付トルク 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 水晶/シェア 水晶/シェア ハウジング材質 ステンレススチール ステンレススチール シール 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型番:M081A61 M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 ICS-2 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 1点(100Hz)校正 10Hzから上限周波数(6%)までの周波数特性校正 オプション EX - ATEX防爆対応 − ◯ CS - カナダ防爆対応 − ◯ 推奨ケーブル 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 圧電型加速度計:セラミックに対する水晶の利点 工業用加速度計の受感部である圧電素子は圧縮やせん断力を加える と電荷が発生します。ほとんどのセンサは圧電素子として人工的に 作られたセラミックを使用しています。別の圧電素子として水晶が ありますが、水晶は天然結晶のためいくつかの利点があります。水晶 のセンサは温度変化のある環境でセラミックに比べて感度変化をほとんど起こしません。また、経年変化も起こしにくいです。 実際、10年程度使用した水晶のセンサを校正した場合、製造時の感度と全く同じであることがしばしばあります。 12
Page15

水晶ICPⓇ加速度計/高精度ICPⓇ加速度計 高精度ICPⓇ加速度計 ● 周 波数特性の校正成績書が付属 ● 温 度変化のある環境では水晶が有効 ● 出 荷前検査項目を厳しく設定(感度許容値等) ● 速 度出力に対応可 高精度ICPⓇ加速度計は定期的な振動測定での機械設備モニタリングに有効であり、様々な振動計と一緒に使用されております。ICPⓇ電源を 持つデータロガーやFFTアナライザに直接接続し測定が可能です。高精度ICPⓇ加速度計はシェア型構造を採用しており、低価格ICPⓇ加速 度計に比べて感度許容値を厳しくしております。また、周波数特性の校正データも標準付属します。出荷されるすべてのセンサに対して溶接 密封に対する漏れ試験を行っております。 高精度ICPⓇ加速度計 高精度 水晶ICPⓇ加速度計 高精度ICPⓇ加速度計 型番:M622B01 型番:M624B01 型番:M625B01 ● 感 度(±5%):10mV/(m/s2) ● 感度(±5%):10mV/(m/s2) ● 感 度(±5%):10mV/(m/s2) (500m/s2測定レンジ) (500m/s2測定レンジ) (500m/s2測定レンジ) ● 周 波数範囲:0.2Hz~15,000Hz ● 周波数範囲:0.8Hz~10,000Hz ● 周 波数範囲:0.2Hz~10,500Hz ● 防 爆対応可能 EX622A01(オプション) ● コネクタ:2ピン MIL-C-5015 ● コ ネクタ:2ピン MIL-C-5015 ● サ イドコネクタ、貫通型デザイン ● サ イドコネクタ、貫通型デザイン M6取付ボルト M6取付ボルト 製品仕様 型番 M622B01 M624B01 M625B01 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 周波数範囲(±5%) 0.58Hz~6,000Hz 2.4Hz~5,000Hz 0.5Hz~6,500Hz 周波数範囲(±10%) 0.42Hz~10,000Hz 1.7Hz~7,000Hz 0.37Hz~7,500Hz 周波数範囲(±3dB) 0.2Hz~15,000Hz 0.8Hz~10,000Hz 0.2Hz~10,500Hz 共振周波数 30kHz 18kHz 25kHz 分解能 490µm/s2 9,810µm/s3 491µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <5% <5% <5% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水 IP68 IP68 IP68 暖機時間 <5秒 <10秒 <8秒 放電時定数 >0.8秒 >0.2秒 >1秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 94グラム 120グラム 145グラム 取付ネジ 1/4-28 メス 1/4-28 オス 1/4-28 オス 取付トルク 2.7~6.8Nm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア 水晶/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型番:M081A61 M6×1.0 取付ネジ 型番:M081A67 M6×1.0 貫通ボルト 型番:M081A73 M6×1.0 貫通ボルト N/A N/A 型番 080B45 サーマルブーツ 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 オプション CS - カナダ防爆対応 − − ◯ TO - 温度出力 − ◯ ◯ 推奨ケーブル 052BR010BZ 052BR010BZ 052BR010BZ 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 13
Page16

低周波対応 高精度ICPⓇ加速度計 ● 0 .2Hzからの周波数範囲 ● 周 波数特性の校正データが付属 ● 床 振動、低回転体、大型構造物(橋梁等)の振動監視に有効 低周波振動測定では小さな振幅の振動加速度レベルを測定する必要があります。このような場合に、IMIでは低 周波特性が良く、高感度な加速度計を提供しております。低周波振動測定及び解析に必要とされる高分解能かつ 高出力信号を得ることができます。 高精度ICPⓇ加速度計 高精度ICPⓇ加速度計 型番:M625B02 型番:M626B01 ● 感 度(±5%):50mV/(m/s2) ● 感度(±5%):10mV/(m/s2) (100m/s2測定レンジ) (500m/s2測定レンジ) ● 周 波数範囲:0.2Hz~6,000Hz ● 周波数範囲:0.2Hz~10,000Hz ● コネクタ: 2ピン MIL-C-5015 ● コネクタ: 2ピン MIL-C-5015 高精度ICPⓇ加速度計 型番:M626B02 ● 感度(±5%):50mV/(m/s2) (100m/s2測定レンジ) ● 周波数範囲:0.2Hz~6,000Hz ● コネクタ: 2ピン MIL-C-5015 M6 マウントボルト M625B02 M626B01, M626B02 1/4-28取付ネジ穴 製品仕様 型番 M625B02 M626B01 M626B02 感度 50mV/(m/s2) 10mV/(m/s2) 50mV/(m/s2) 測定レンジ 100m/s2 500m/s2 100m/s2 周波数範囲(±5%) 0.5Hz~2,000Hz 0.5Hz~5,000Hz 0.5Hz~2,000Hz 周波数範囲(±10%) 0.37Hz~4,000Hz 0.37Hz~7,000Hz 0.37Hz~4,000Hz 周波数範囲(±3dB) 0.2Hz~6,000Hz 0.2Hz~10,000Hz 0.2Hz~6,000Hz 共振周波数 12kHz 23kHz 12kHz 分解能 147µm/s2 981µm/s3 196µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <7% <5% <7% 耐衝撃 25,000m/s2 pk 50,000m/s2 pk 25,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水・防塵構造 IP68 IP68 IP68 初期安定化時間 <4.5秒 <5秒 <3秒 放電時定数 >1秒 >1秒 >1秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 173グラム 150グラム 199グラム 取付ネジ 1/4-28 オス 1/4-28 メス 1/4-28 メス 取付トルク 2.7~6.8Nm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ 型番:M081A73 M6×1.0 貫通ボルト 型番:M081A61 M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 080B45 温度保護ブーツ 型番 085A31 温度保護ジャケット 型番 085A31 温度保護ジャケット 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 オプション TO - 温度出力 ◯ ◯ − 推奨ケーブル 052BR010BZ 052BR010BZ 052BR010BZ 10f(t 約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10f(t 約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10f(t 約3m)ケーブル (2ピンMIL ~ 切りっ放し) 14
Page17

高精度ICPⓇ加速度計 高周波対応 高精度ICPⓇ加速度計 ● ダ イナミックレンジが広い ● 高 周波応答に優れている ● N ISTトレーサブルな周波数校正の成績書付き ギアボックスやスクリューコンプレッサー等では金属同士の衝突による衝撃入力が振動に含まれていることがあり、高周波対応で低感度な 加速度計が必要となる場合があります。これらの用途では高い振動レベル及び衝撃が発生するため、正確な測定をするためには大きな測定 レンジ及び高い高周波応答性が要求されます。 高周波対応ICPⓇ加速度計 Ⓡ 型番:M623C00超高周波対応ICP 加速度計 ● 感 度1mV/(m/s2) 型番:621C40 (5,000m/s2測定レンジ) ● 感 度:1mV/(m/s2) ● 高周波対応 ~15,000Hz (5,000m/s2測定レンジ) ● ケース絶縁、RF/EMI保護 ● 高周波対応 ~30,000Hz ● 小 型軽量 2.8グラム 高周波対応ICPⓇ加速度計 型番:M623C01 ● 感度:10mV/(m/s2) (500m/s2測定レンジ) ● 高 周波対応 ~15,000Hz ● ケース絶縁、RF/EMI保護 621C40 1/4-28取付ネジ穴 M623C00, M623C01 製品仕様 型番 621C40 M623C00 M623C01 感度 1mV/(m/s2) 1mV/(m/s2) 10mV/(m/s2) 測定レンジ 5,000m/s2 5,000m/s2 500m/s2 周波数範囲(±5%) N/A 2.4Hz~8,000Hz 2.4Hz~8,000Hz 周波数範囲(±10%) 3.4Hz~18,000Hz 1.7Hz ~ 10,000Hz 1.7Hz ~ 10,000Hz 周波数範囲(±3dB) 1.6Hz~30,000Hz 0.8Hz~15,000Hz 0.8Hz~15,000Hz 共振周波数 85kHz 40kHz 40kHz 分解能 1,176µm/s2 2,943µm/s3 981µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <5% <5% <5% 耐衝撃 100,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ 防水・防塵構造 N/A IP68 IP68 初期安定化時間 <3秒 <3秒 <2秒 放電時定数 >0.1秒 >0.2秒 >0.2秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 2.8グラム 51グラム 51グラム 取付ネジ 5-40 オスM3×0.5 オス(Mオプション) 1/4-28 メス 1/4-28 メス 取付トルク 203~226Ncm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア ハウジング材質 チタン ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 5-44 同軸 ジャック 2ピン MIL-C-5015 2ピン MIL-C-5015 標準付属アクセサリ N/A 型番:M081A61 M6×1.0 取付ネジ 型番:M081A61 M6×1.0 取付ネジ 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 型番 ICS-1 NISTトレーサブル 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 10Hzから上限周波数(5%)までの周波数特性校正 オプション EX - ATEX防爆対応 − ◯ ◯ CS - カナダ防爆対応 − ◯ ◯ M - メトリックマウント ◯M3×0.5 − − 推奨ケーブル 018C10、002P10 052BR010BZ 052BR010BZ10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) 15
Page18

本質安全防爆対応ICPⓇ加速度計 ● 労検(日本) ● EX(欧州) ● FM(米国) ● CSA(カナダ) ● A TEX(欧州統一規格) ● MSHA(鉱山安全衛生庁) 防爆対応ICPⓇ加速度計 防爆対応ICPⓇ加速度計 型番:EX622A01, EX628F01 型番:EX623C00, EX623C01 防爆対応ICPⓇ加速度計 型番:EX607A11 防爆対応ICPⓇ加速度計 防爆対応ICPⓇ加速度計 型番:EX622A31, EX628F31 型番:EX622A11, EX628F11 ●防爆検定 型式検定合格番号(日本) 定格 型式 労働省検定合格番号(新技術基準) 型式 本安回路許容電圧 内部キャパシタンス 本安回路許容電流 内部インダクタンス 622A01 TC16909 622A01 28V 1.2nF 93mA 0µH 622A31 TC16909 622A11 28V 26.2nF 93mA 151µH 623C00 TC16909 622A31 28V 1.2nF 93mA 0µH 623C01 TC16909 623C00 28V 1.2nF 93mA 0µH 622A11 TC16910 623C01 28V 1.2nF 93mA 0µH 628F01 TC16911 628F01 28V 1.2nF 93mA 0µH 628F31 TC16911 628F11 28V 26.2nF 93mA 151µH 628F11 TC16912 628F31 28V 1.2nF 93mA 0µH 607A11 TC22096 607A11 28V 77.2nF 200mA 305µH 16
Page19

防爆対応加速度計 製品仕様 型番 622A01 622A11 622A31 607A11 623C01 623C00 628F01 628F11 628F31 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 1mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 500m/s2 500m/s2 5,000m/s2 500m/s2 500m/s2 500m/s2 周波数範囲(±5%) 0.58~4,000Hz 0.58~4,000Hz 0.58~4,000Hz N/A 2.4~8,000Hz 2.4~8,000Hz 1~4,000Hz 1~4,000Hz 1~4,000Hz 周波数範囲(±10%) 0.42~5,000Hz 0.42~5,000Hz 0.42~5,000Hz N/A 1.7~10,000Hz 1.7~10,000Hz 0.67~6,500Hz 0.67~6,500Hz 0.67~6,500Hz 周波数範囲(±3dB) 0.2~10,000Hz 0.2~10,000Hz 0.2~10,000Hz 0.5~10,000Hz 0.8~15,000Hz 0.8~15,000Hz 0.33~12,000Hz 0.33~12,000Hz 0.33~12,000Hz 共振周波数 20kHz 20kHz 20kHz 25kHz 40kHz 40kHz 18kHz 18kHz 18kHz 分解能 491µm/s2 491µm/s2 491µm/s2 3,434µm/s2 981µm/s2 2,943µm/s2 9,800µm/s2 9,800µm/s2 9,800µm/s2 非線形性 ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% 横軸感度 <5% <5% <5% <7% <5% <5% <5% <5% <5% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 50,000m/s2 pk 温度範囲 −54~121℃ −54~121℃ −54~121℃ −54~121℃ −54~121℃ −54~121℃ −54~121℃ −54~121℃ −54~121℃ 防水・防塵構造 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 初期安定化時間 <5秒 <5秒 <5秒 <2秒 <2秒 <3秒 <10秒 <10秒 <10秒 放電時定数 >0.8秒 >0.8秒 >0.8秒 >0.3秒 >0.2秒 >0.2秒 >0.5秒 >0.5秒 >0.5秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 18~28VDC 18~28VDC 18~28VDC 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~20mA 2~20mA 2~20mA 2~20mA 2~20mA 2~20mA 2~20mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 8~12VDC 8~12VDC 8~12VDC 8~12VDC 8~12VDC 8~12VDC ケース絶縁 >108Ω >108Ω >108Ω >108Ω >108Ω >108Ω >108Ω >108Ω >108Ω 重さ 94グラム 94グラム 94グラム 31グラム 51グラム 51グラム 91グラム 91グラム 91グラム 受感素子/構造 セラミック/シェア セラミック/シェア セラミック/シェア セラミック/シェア セラミック/シェア セラミック/シェア 水晶/シェア 水晶/シェア 水晶/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール ステンレススチール ステンレススチール ステンレススチール ステンレススチール ステンレススチール ステンレススチール 標準付属アクセサリ 型番 081A40 型番 081A40 型番 081A40 型番 080A156 型番 081A40 型番 081A40 型番 081A40 型番 081A40 型番 081A40 取付ネジ 取付ネジ 取付ネジ 取付ネジ 取付ネジ 取付ネジ 取付ネジ 取付ネジ 取付ネジ 型番 ICS-1 型番 ICS-1 型番 ICS-1 型番 ICS-1 型番 ICS-1 型番 ICS-1 型番 ICS-1 型番 ICS-1 NISTトレーサブル NISTトレーサブル NISTトレーサブル 型番 ICS-2 NISTトレーサブル NISTトレーサブル NISTトレーサブル NISTトレーサブル NISTトレーサブル 10Hzか ら 上 限 周 10Hzか ら 上 限 周 10Hzか ら 上 限 周 NISTトレーサブル 10Hzか ら 上 限 周 10Hzか ら 上 限 周 10Hzか ら 上 限 周 10Hzか ら 上 限 周 10Hzか ら 上 限 周 波数(5%)までの 波数(5%)までの 波数(5%)までの 1点(100Hz)校正 波数(5%)までの 波数(5%)までの 波数(5%)までの 波数(5%)までの 波数(5%)までの 周波数特性校正 周波数特性校正 周波数特性校正 周波数特性校正 周波数特性校正 周波数特性校正 周波数特性校正 周波数特性校正 オプション M - メトリックマウント ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ EX - 防爆(労検) ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ EX - 防爆(CENELEC) ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ FM - 防爆(米国) ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ CS - 防爆(カナダ) ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ●本質安全防爆バリヤモジュール 電気的仕様 単位 チャンネル 1 本安回路許容電圧 V 28 本安回路許容電流 mA 93 バリヤ抵抗 Ω 300 機械的仕様 コネクター スクリューターミナル 実装方法 DIN レール 大きさ mm 101×99×7 型式検定合格番号(日本) 労働省検定合格番号(新技術基準) C13157 691B60 ●FM防爆(米国)、Factory Mutual ●EX防爆(労研):本質安全防爆構造(ia)、Ⅱ CT4 FM Approved Hazardous Environments Division 1 Continuous or Intermittent Hazards 労研 Class 1 Gasses and Vapors Division 1 Continuous or Intermittent Hazards  Group A Acetylene EEx Code Letter  Group B Hydrogen  ia Same as Zone 0, 1, and 2  Group C Ethylene  0種場所 爆発性雰囲気が連続して存在する区域  Group D Methane  1種場所 爆発性雰囲気が生成するおそれのある区域 Class 2 Dusts  2種場所 爆発性雰囲気が生成しても短時間のみ存在する区域  Group E Metal Dust 爆発等級 ⅡC アセチレン  Group F Coal Dust 温度等級 T4 135℃ - 最高表面温度  Group G Grain Dust Class 3 Fibers(no sub groups) ●EX防爆(欧州):本質安全防爆構造(ia)、Ⅱ CT4 Temperature Code T4 135℃ - maximum surface temperature  ATEX防爆(欧州統一規格):同上 CENELEC Approved Hazardous Environments ●CSA防爆(カナダ)、Canadian Standards Division 1 Continuous or Intermittent Hazards CSA Approved Hazardous Environments EEx Code Letter Division 1 Continuous or Intermittent Hazards  ia Same as Zone 0, 1, and 2 Class 1 Gasses and Vapors  Zone 0 Continuous Hazard  Group A Acetylene  Zone 1 Intermittent Hazard  Group B Hydrogen  Zone 2 Hazards under abnormal conditions  Group C Ethylene Class ⅡC Acetylene  Group D Methane Temperature Code T4 135℃ -maximum surface temperature Temperature Code T4 135℃ - maximum surface temperature 17
Page20

高温対応加速度計 ● I CPⓇタイプで工業用高温対応センサとしては世界トップシェア ● 1 62℃までの高温に対応 ● ト ップまたはサイドコネクタを選択可能 高温対応工業用加速度計は事故の予防やダウンタイム削減のため、製紙、プラスチック、製鉄工場で予防保全の ツールとして多く使用されております。全ての高温対応のアンプ内蔵型ICPⓇ加速度計は162℃(動作温度)まで 対応しております。162℃を超える環境下では電荷出力型が有効であり、649℃まで対応している加速度計も用 意しております。 162℃ 162℃ 162℃ 高温対応ICPⓇ加速度計 高温対応ICPⓇ加速度計 高温対応工業用ICPⓇ加速度計 型番:HTM602D01 型番:HTM602D11 型番:HTM628F01 ● 感 度:10mV/(m/s2) ● 感 度:10mV/(m/s2) ● 感度:10mV/(m/s2) (500m/s2測定レンジ) (500m/s2測定レンジ) (500m/s2測定レンジ) ● 周 波数範囲:0.8Hz~8,000Hz ● 周波数範囲:0.8Hz~8,000Hz ● ト ップコネクタ ● コ ネクタ:2ピン MILコネクタ ● テフロン一体ケーブル ● コ ネクタ:2ピン MIL-C-5015 M6 マウントボルト M6 マウントボルト 製品仕様 型番 HTM602D01 HTM602D11 HTM628F01 感度 10mV/(m/s2) 10mV/(m/s2) 10mV/(m/s2) 測定レンジ 500m/s2 500m/s2 500m/s2 周波数範囲(±5%) N/A N/A 2.4Hz~3,000Hz 周波数範囲(±10%) 1.7Hz~3,000Hz N/A 1.7Hz~5,000Hz 周波数範囲(±3dB) 0.8Hz~8,000Hz 0.8Hz~8,000Hz 0.8Hz~8,000Hz 共振周波数 25kHz 25kHz 18kHz 分解能 1,472µm/s2 1,472µm/s2 3,434µm/s2 非線形性 ±1% ±1% ±1% 横軸感度 <5% <5% <5% 耐衝撃 50,000m/s2 pk 50,000m/s2 pk 10,000m/s2 pk 温度範囲 −54~162℃ −54~162℃ −54~162℃ 防水 IP68 IP67 IP68 暖機時間 <2秒 <2秒 <3秒 放電時定数 >0.2秒 >0.2秒 >0.2秒 励起電圧 18~28VDC 18~28VDC 18~28VDC 定電流 2~20mA 2~20mA 2~10mA バイアス電圧 8~12VDC 8~12VDC 8~12VDC 重さ 153グラム 153グラム 91グラム 取付ネジ 1/4-28 オス 1/4-28 オス 1/4-28 メス 取付トルク 2.7~6.8Nm 2.7~6.8Nm 2.7~6.8Nm 受感素子/構造 セラミック/シェア セラミック/シェア 水晶/シェア ハウジング材質 ステンレススチール ステンレススチール ステンレススチール シール 溶接密封 溶接密封 溶接密封 コネクタ 2ピン MIL-C-5015 テフロン一体ケーブル 2ピン MIL-C-5015 標準付属アクセサリ 型式:M081A73 M6×1.0 取付ボルト 型式:M081A73 M6×1.0 取付ボルト 型式:M081A61 M6×1.0 取付ネジ 型番 ICS-1 NISTトレーサブル N/A N/A 10Hzから上限周波数(5%) までの周波数特性校正 オプション 推奨ケーブル 053BP010BZ ケーブル長さ、コネクタを指定可能 053BP010BZ 10ft(約3m)ケーブル 例:HTM602D11/M010AC 10ft(約3m)ケーブル (2ピンMIL ~ 切りっ放し) (10mケーブル、BNCプラグ) (2ピンMIL ~ 切りっ放し) 18
