FEP / PFA被覆 熱電対モールド形

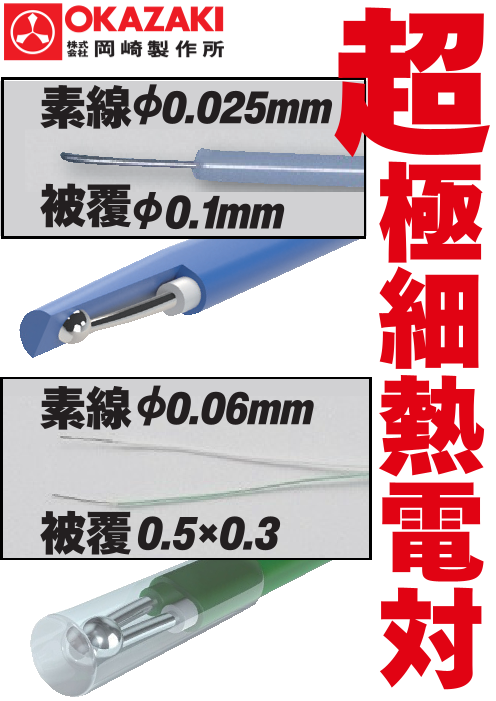

THERMOCOUPLE 細径弗素樹脂被覆熱電対 モールド形 素線外径φ0.025mmを実現。さらに測温の可能性を広げます。 弗素樹脂被覆細径熱電対は、細径の熱電対線に弗素樹脂で絶縁被覆した熱電対です。 特長 測温接点部を露出したタイプと弗素樹脂やシリコンゴムで絶縁したタイプがあります。 弗素樹脂被覆後の最小外径は約0.1mmと、極めて狭いスペースでの温度測定に最適です。 樹脂モールド形は気密性があり、耐食性にも優れています。 先端露出形は気体温度や固体表面温度測定用に、樹脂モールド形は水中や電気的絶縁の必要な箇所での計測に最適です。 φ0.025 の 素線（EXS Nano Type）を シースと同じ外径の 溶接する技術。 モールドにより、狭い スペースでもスムーズに 取付が可能。 超極細径被覆熱電対 テフロン素材による モールド加工で、 φ0.025mm φ0.1mm 水中や電気的絶縁の EXS Nano Type 必要な箇所での計測が可能。 0.5mm 極細径被覆熱電対 EXS Ultra-Fine Type 外径φ0.06mm 0.31×0.49 0.5mm 超細径被覆熱電対 外径φ0.1mm EXS Super-Fine Type 0.5mm 細径被覆熱電対 EXS 外径φ0.32mm 0.5mm

THERMOCOUPLE 仕様 ■EXS 細径FEP被覆熱電対 FEP Molded FEP 樹脂モールド L 40 下記表参照 Measuring Junction 測温接点 ■T801-1 極細径PFA被覆熱電対 ■T801-2 超細径PFA被覆熱電対 ■EXS 同径被覆熱電対 20 40 Silicon Rubber Coated PFA Molded FEP or PFA Molded シリコンゴム絶縁 PFA樹脂モールド FEP or PFA 樹脂モールド （外径：約φ1.0） （外径：約φ1.0） （外径：被覆外径と同等） Measuring Junction Measuring Junction Measuring Junction 測温接点 測温接点 測温接点 注記：シリコンゴム絶縁は、熱接点部へ塗布したのみですので、圧力の 注記：気密性は 0.01MPa 程度となります。 加わった箇所での気密性はありません。また塗布のため先端外径 気密性が必要な場合は、上記の樹脂モールドを が約φ1.0 程度と大きくなり、微細箇所での測定には不適です。 使用して下さい。 ■T801-0 超極細径被覆熱電対 EXS Nano Type L 10 エレメント ：K(KP, KN) クラス 1 素線外径 ：φ0.025 絶縁被覆 ：PFA樹脂 被覆外径 ：φ0.1 最高使用温度 ：180℃ 注記：絶縁被覆色は JIS C 1610：2012 に準拠 Measuring Junction 測温接点 注記：＋側、ー側が分離しているタイプです。 エレメント 型式 素線外径 被覆材質 最高使用温度 仕上がり外径 先端同径 モールド K E J T T801-0 0.025 PFA 180℃ 0.1（2本） ― ○ ― ― ― T801-1 0.06 PFA 180℃ 0.31×0.49 ― ○ ― ― ○ T801-2 0.1 PFA 260℃ 0.42×0.68 ○ ○ ― ― ― EXS 0.2 PFA 260℃ 0.9×1.4 ○ ○ ― ― ― EXS 0.32 FEP 200℃ 1.02×1.69 ○ ○ ○ ○ ○ EXS 0.65 FEP 200℃ 1.7×2.8 ○ ○ ○ ○ ○ ※型式選定については熱電対総合カタログも併せてご参照願います。 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL（: 03）5641-0200 FAX（: 03）5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL：（029）300-1770 FAX：（029）300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL：（048）529-2611 FAX：（048）529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL：（0436）24-3594 FAX：（0436）24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL：（045）227-1071 FAX：（045）227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL：（052）952-8530 FAX：（052）952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL：（075）595-5771 FAX：（075）595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL：（06）6447-2610 FAX：（06）6447-2611 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL：（086）223-3465 FAX：（086）223-0962 温度センサと電気ヒータの最新情報は 広 島 支 店/〒730-0015 広島市中区橋本町10-10　 TEL：（082）223-0888 FAX：（082）227-7235北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL：（093）521-5300 FAX：（093）521-5060 https://www.okazaki-mfg.comをご覧下さい。 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL：（095）825-5337 FAX：（095）825-5227 ●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8003初 版 発 行 2016年 2月 1000部 第6版1刷発行 2020年 12月 1000部
