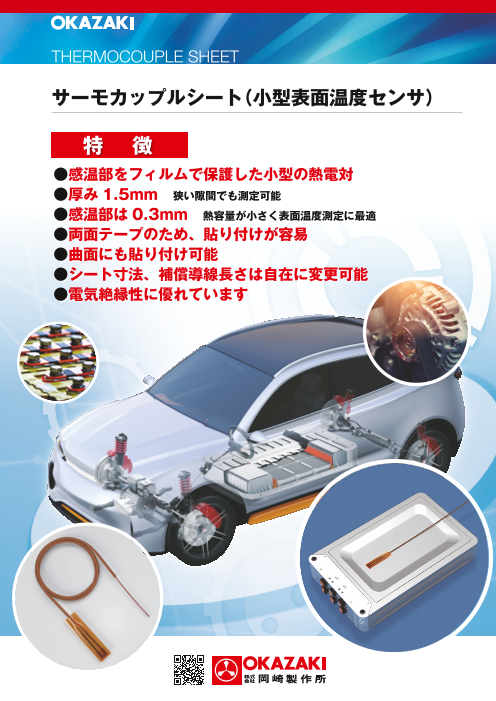

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.3Mb)

サーモカップルシート(小型表面温度センサ)

製品カタログ

曲面貼付け可能! 厚み1.5mmのフィルム型熱電対

熱電対の測定部をポリイミドフィルムで保護した薄型熱電対です。
電気絶縁性、耐電圧性能に優れています。
片面が両面テープになっている為、剥離紙をはがすだけで使用できます。

※最高使用温度は180℃です。
※シート、補償導線は任意の寸法にmm単位で変更可能です。

このカタログについて

ドキュメント名 サーモカップルシート(小型表面温度センサ)
ドキュメント種別 製品カタログ
ファイルサイズ 1.3Mb
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高温用シース熱電対
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page1

THERMOCOUPLE SHEET サーモカップルシート(小型表面温度センサ) 特 徴 ●感温部をフィルムで保護した小型の熱電対 ●厚み1.5mm 狭い隙間でも測定可能 ●感温部は0.3mm 熱容量が小さく表面温度測定に最適 ●両面テープのため、貼り付けが容易で繰り返し使用可能 ●曲面にも貼り付け可能 ●シート寸法、補償導線長さは自在に変更可能 ●電気絶縁性に優れています
Page2

THERMOCOUPLE SHEET 代表形状 36 L 40 30 6 40 ※ 7 補償導線 シリコン熱収縮チューブ 絶縁チップ カプトンテープ t=0.3 カプトンテープ (片面) M4用圧着端子 耐熱180℃MAX 両面貼り付け補強(粘着付) A-A断面 カプトンテープ (両面) ※部は任意の寸法に変更可能です。詳細はお問い合わせ下さい。 測温抵抗体の仕様も製作可能です。 形式記号 T803 - - Model 基本形式 T803 Length 全長 L (単位 mm) Type of Lead Cable 補償導線 EXS-3 : 耐熱用熱電対線(φ0.32) 種類 EXS-6 : 耐熱用熱電対線(φ0.65) Type of Element 素線数 2 : シングル Type of Element 種類 K : Ni-Cr/Ni-Al T : Cu/Cu-Ni Class クラス 02 : 2(旧JIS0.75級) 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(: 03)5641-0200 FAX(: 03)5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL:(029)300-1770 FAX:(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL:(052)952-8530 FAX:(052)952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962広 島 支 店/〒730-0015 広島市中区橋本町10-10  TEL:(082)223-0888 FAX:(082)227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227 ●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8021初 版 発 行 2019年 7月 1000部 第3版1刷発行 2021年 4月 500部 10 ※ 7 (1.5) (2.0) A A
