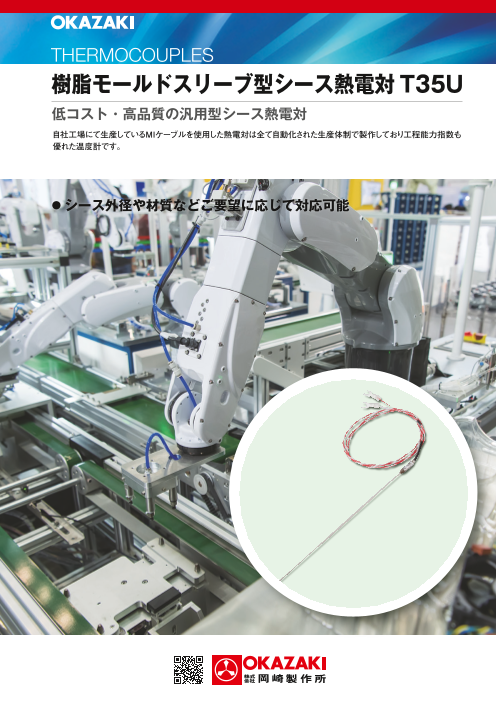

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(2.2Mb)

工業用温度センサ 樹脂モールドスリーブ型シース熱電対

製品カタログ

低コスト・高品質の汎用型シース熱電対

・航空宇宙材料仕様書 AMS2750の要求事項を満たした高品質
・シース外径や材質など、ご要望に応じて対応可能

このカタログについて

ドキュメント名 工業用温度センサ 樹脂モールドスリーブ型シース熱電対
ドキュメント種別 製品カタログ
ファイルサイズ 2.2Mb
関連製品
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高温用シース熱電対
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page1

THERMOCOUPLES 樹脂モールドスリーブ型シース熱電対T35U 低コスト・高品質の汎用型シース熱電対 自社工場にて生産しているMIケーブルを使用し、NIST 又は同等の国家標準機関へのトレーサビリティのとれた計器 により、測定誤差だけでなくロット長・ロット両端誤差等の「航空宇宙材料仕様書 AMS 2750」の要求事項を満たし たシース熱電対を使用しております。(CQI-9は AMS 2750より引用しております。) また、本熱電対は全て自動化された生産体制で製作しており工程能力指数(※)も優れた温度計です。 ※工程能力指数CPK:1.33以上の製品提供が可能です。 ●「 航空宇宙材料仕様書 AMS 2750」の要求事項を満たした高品質 ● シース外径や材質などご要望に応じて対応可能
Page2

樹脂モールドスリーブ型シース熱電対 T35U 仕 様 外 形 図 工程能力指数(CPK・CPL) 1.33≦CPK(CPL) シース外径 絶縁厚さ 測温接点位置 φ1.6 2.48 12.9 φ3.2 1.35 7.0 シース外径   シース材質   補償導線  導体:7/φ0.23×2 絶縁体:FEP (φ1.5) NCF600 SUS316 φ1.6 NCF600 SUS316 (φ2.0) NCF600 SUS316 φ3.2 NCF600 SUS316 ガラスチューブ ※φ1.5、φ2.0は製作は可能ですが  オプションの為、若干納期がかかります。 型 式 記 号 φ6 T35U-□□□□□□□/□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ モールドスリーブ ① L(㎜) ※ ② シース外径 B:φ1.6 D:φ3.2 ③ 素線数 2:シングル ④ エレメント種類 K ⑤ 測温接点 9:U(#9) ⑥ シース材質 C:316SSB:NCF600eq. ⑦ クラス 01:1(JIS) ⑧ S(㎜) ※ φ1.6 ※L寸法、S寸法とも最大製作長さは1000㎜です。 本図はシース外径φ1.6用です。 φ3.2用はスリーブ形状・サイズが異なります。 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210 東 京 支 店/〒103-0016 東京都中央区日本橋小網町18-3 TEL(03)5641-0200 FAX(03)5641-9100 茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL(029)300-1770 FAX(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL(048)529-2611 FAX(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL(0436)24-3594 FAX(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL(045)227-1071 FAX(045)227-1074 名古屋支店/〒460-0003 名古屋市中区錦2丁目15-22 TEL(052)202-5230 FAX(052)202-5822 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL(075)595-5771 FAX(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL(06)6447-2610 FAX(06)6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL(079)457-5007 FAX(079)454-5589 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL(086)223-3465 FAX(086)223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10 TEL(082)223-0888 FAX(082)227-7235 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL(093)521-5300 FAX(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL(095)825-5337 FAX(095)825-5227 CAT. NO. OMC-8015 初 版 発 行 2016年 6月 1000部 第2版1刷発行 2017年 5月 1000部 L 20 S
