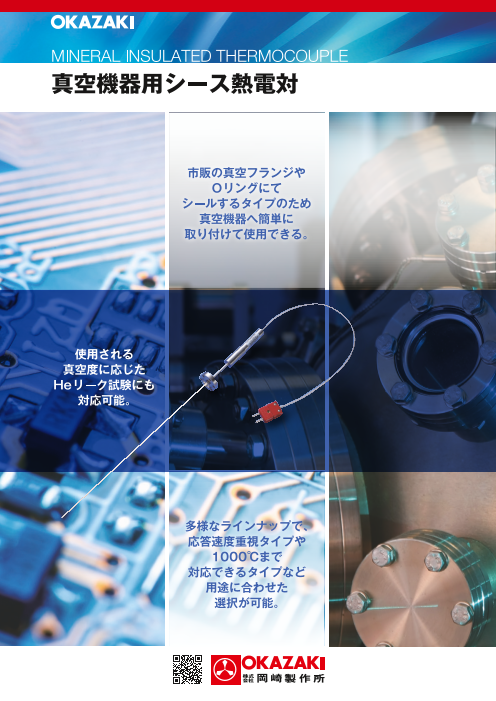

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(2.9Mb)

真空機器用シース熱電対

製品カタログ

多様なラインナップで応答速度重視タイプや1000℃まで対応出来るタイプなど用途に合わせた選択が可能。

●市販の真空フランジやOリングにてシールするタイプの為、真空機器へ簡単に取り付けが可能。

●使用される真空度に応じたHeリーク試験にも対応可能。

●シース熱電対端末に気密端子を設け、全体を真空機器内に設置できるタイプもあります。

このカタログについて

ドキュメント名 真空機器用シース熱電対
ドキュメント種別 製品カタログ
ファイルサイズ 2.9Mb
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高温用シース熱電対
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page2

真空機器用シース熱電対 真空貫通部品 ICF34 真空フランジ付 φ0.5 シース熱電対 エレメント:KまたはT 1. 真空フランジ ICF34 スリーブ(304SS)真空フランジ エポキシ樹脂充填 シース外径:φ0.5 (304SS) 耐熱温度:80℃ シース材質:NCF600相当 ICF(コンフラット)フランジ 接 続 規 格:ICF34L 40 S 80 シース熱電対等の温度センサや小 応答速度を重視する場合に最 形部品の貫通には、φ34 ICFフラン 適です。より応答を求める場合 ジが使用されます。外径が小さいた には、段付き加工も可能で、最 め、真空機器への取り付けが容易で AEROPAK 補償導線 M4用 小先端外径はφ0.15となりま す。他の物と一緒に貫通させる場合 φ0.5 シース熱電対 圧着端子 す。 にはより大きな、φ70、φ114等のサ イズがあります。 ICF34 真空フランジ付 φ1.6 シース熱電対 JIS「真空装置用フランジ」 (JIS B 2290:1968) エレメント:K, E, JまたはTICF34 スリーブ(304SS) シース外径:φ1.6 日本独自の規格であるため、最新 真空フランジ エポキシ樹脂充填 シース材質:316SS/他 のJIS規格には附属書(参考)保守用 (304SS) 耐熱温度:80℃ 接 続 規 格:ICF34 フランジとして掲載されていますが、 L 40 S 80 規格から外れています。現在の 一般に使用される仕様です。最 JIS B 2290:1998は国際規格 高650℃(Kの場合)まで使用 ISO1609に整合された新しい寸法 可能です。シース材質の選定に のものです。 AEROPAK 補償導線 M4用 より1000℃まで使用可能で φ1.6 シース熱電対 圧着端子 す。 ISOクランプ継ぎ手(ISO 2861) クランプにて、簡単に着脱可能なフ ICF34 真空フランジ付 φ1.0 2対式 シース熱電対 ランジです。Oリングによるシール方 法です。 エレメント:K, E, JまたはT ICF34 スリーブ(304SS) 真空フランジ エポキシ樹脂充填 シース外径:φ1.0 2. 真空継ぎ手 (304SS) 耐熱温度:80℃ シース材質:316SS/他 接 続 規 格:ICF34 L1 40 S 80 Ultra-Tor(r Swagelok)継ぎ手 L2 2点以上のシース熱電対の貫 シース熱電対をシールするための 通も可能です。また、シース材 簡単な継ぎ手で、取り合いはテーパ 質も高温用から耐蝕用まで各 ネジ(NPT)です。溶接タイプもあり AEROPAK 補償導線 M4用 種選定できますので、ご相談下 ます。シールのため内部にOリングが 2-φ1.0 シース熱電対 圧着端子 さい。 装着されています。ボアスルー(BT) タイプを選定する必要があります。 貫通スリーブ付(Oリング) φ1.0 シース熱電対 気密端子 エレメント:K, E, JまたはTL 40 S 40 シース外径:φ1.0 シース材質:316SS/他 ●シース熱電対端末に気密端子を設 補償導線EXS 接 続 規 格:Oリング け、全体を真空機器内に設置でき 0.4 るタイプもあります。 一般に使用される仕様です。最 AEROPAK スリーブ(304SS) 高650℃(Kの場合)まで使用●その他、ここに紹介していない仕 φ1.0 シース熱電対 エポキシ樹脂充填 可能です。シース材質の他、貫 様の製品も製作可能です。各営業 耐熱温度:200℃ 通部の外径はご指定いただけ 拠点にご相談下さい。 れば対応可能です。 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(: 03)5641-0200 FAX(: 03)5641-9100 茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL:(029)300-1770 FAX:(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL:(052)952-8530 FAX:(052)952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL:(079)457-5007 FAX:(079)454-5589 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962広 島 支 店/〒730-0015 広島市中区橋本町10-10  TEL:(082)223-0888 FAX:(082)227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227 ●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8011初 版 発 行 2017年 3月 1000部 第3版1刷発行 2019年 3月 1000部 φ6.35
