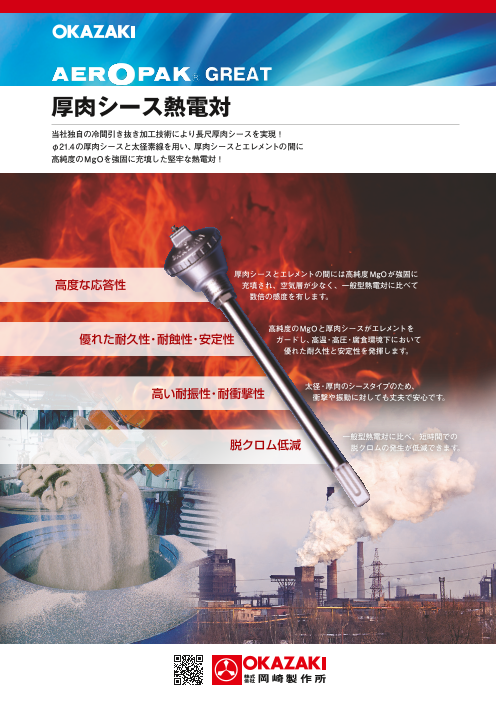

厚肉シース熱電対

厚肉シース熱電対 当社独自の冷間引き抜き加工技術により長尺厚肉シースを実現！ φ21.4の厚肉シースと太径素線を用い、厚肉シースとエレメントの間に 高純度のMgOを強固に充填した堅牢な熱電対！ 厚肉シースとエレメントの間には高純度MgOが強固に 高度な応答性 　充填され、空気層が少なく、一般型熱電対に比べて 　　数倍の感度を有します。 高純度のMgOと厚肉シースがエレメントを 優れた耐久性・耐蝕性・安定性 　ガードし、高温・高圧・腐食環境下において 　　優れた耐久性と安定性を発揮します。 太径・厚肉のシースタイプのため、 高い耐振性・耐衝撃性 　衝撃や振動に対しても丈夫で安心です。 一般型熱電対に比べ、短時間での 脱クロム低減 　脱クロムの発生が低減できます。

厚肉シース熱電対 外 形 図 用 途 例 端子箱 ● 各種焼却炉の温度測定 G 1/2 or G 3/4 産業廃棄物や家庭ゴミ焼却炉等の劣悪環境下で、長 期間安定した温度測定が可能です。 ● 各種高温還元雰囲気炉の温度測定 Taワイヤを挿入したり、HOSKINS2300との組合せ を採用（特注仕様）すると、浸炭炉や光輝焼鈍炉で浸 透雰囲気ガス（H2）により発生するKエレメントの選択 酸化を軽減できます。 付加仕様 ● 各種溶湯の温度測定 窒化珪素の磁器保護管を外装した二重保護管方式の 採用（特注仕様）により、Al、Zn等の溶湯温度を長期間 安定して測定可能です。 厚肉シース ● 磨耗対策 （保護管） 重油、微粉炭混焼炉、ゴム混練機及びセメントキルン 等の耐摩耗性が要求される過酷な条件で使用する場 合、シース表面にサーメットやステライト等のハード φ21.4 or φ15 フェーシングを施して（特注仕様）耐摩耗性を向上さ せ、長期間安定した測定を可能にします。 型 式 記 号 T96AG - □ □ □ □ □ □ □ □ / □ □ 基本形式 T96AG 端子箱 EL ： ADC製 ED： ADC製 2方口 EF ： 鋳鉄製 全長 L（ 単位mm） 厚肉シース外径 -15 -22（ 外径 ： φ21.4） エレメント数 -2 ： シングル -4 ： ダブル 種類 K ： Ni-Cr/Ni-Al 測温接点 5 ： （#5） 非接地分離型 9 ： U（ #9） 非接地型 クラス 01 ： 1（旧 JIS 0.4 級） 02 ： 2（旧 JIS 0.75 級） 厚肉シース材質 CL ： 316L SS D ： 310S SS B ： NCF600eq． P ： SUH446（ SANDVIK P4） 付加仕様 標準部品カタログ参照 挿入長さ -ℓ（ 単位mm） 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL（: 03）5641-0200 FAX（: 03）5641-9100 茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL：（029）300-1770 FAX：（029）300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL：（048）529-2611 FAX：（048）529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL：（0436）24-3594 FAX：（0436）24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL：（045）227-1071 FAX：（045）227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL：（052）952-8530 FAX：（052）952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL：（075）595-5771 FAX：（075）595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL：（06）6447-2610 FAX：（06）6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL：（079）457-5007 FAX：（079）454-5589 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL：（086）223-3465 FAX：（086）223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10　 TEL：（082）223-0888 FAX：（082）227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL：（093）521-5300 FAX：（093）521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL：（095）825-5337 FAX：（095）825-5227 ●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8012 初 版 発 行 2017年 3月 1000部 初版2刷発行 2019年 6月 1000部 L ℓ
