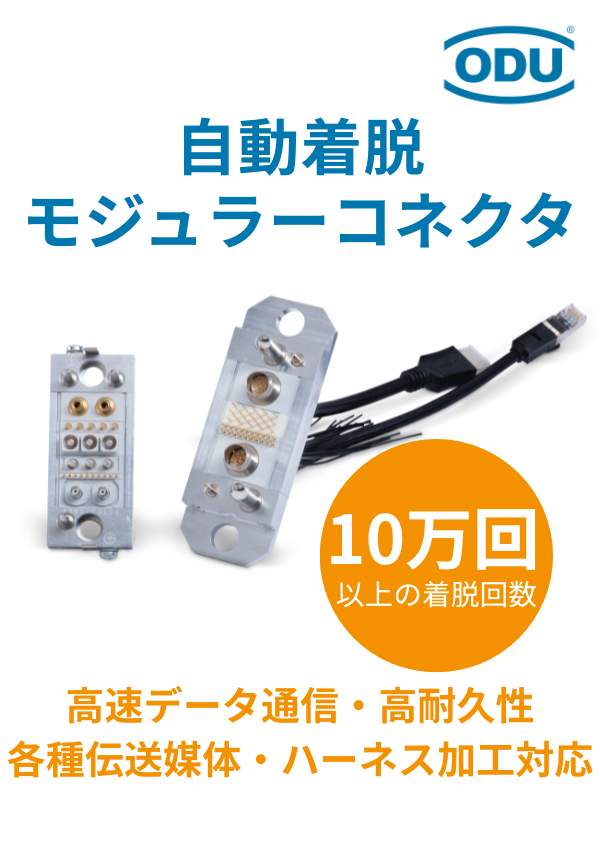

【着脱10万回以上!】自動車や飛行機の試験システム等、検査機器に最適。モジュール式で様々な伝送媒体を1つのコネクタに収められ、取扱簡単!ODU-MAC® / ODU DOCK Silver-Line

製品カタログ

自動着脱用ドッキングソリューション。アプリケーション分野:試験・測定機器/装置、産業用ロボット/FA用ロボット、産業用機械、など非常に多数。

★モジュラーコネクタシステム ODU-MAC® Silver-Line
  自動着脱用。長さ調節可能な7種類のドッキングフレーム。ケーブル断面積0.08 mm2 ~ 50 mm2
  ハーネス加工承ります。

ODU-MAC®の柔軟なモジュラーデザインは、多種多様な接続タイプを1つのコネクタに収めることを可能にしました。
お客様のニーズに合わせて、あらゆる種類のインターフェースを一つのコネクタに組み込むことができます。
:信号、電源、大電流、高電圧、同軸、あるいは気体や液体、高速データ伝送、光ファイバーなど

試験・計測分野のアプリケーション例:
★温調キャビネット
★可動式X線装置
★ワイヤレスブレーキテストシステム
★HILS
★自動車エンジンのテストリグ
★アセンブリラインの最終試験装置
★カーラジオの試験
★飛行機の試験システム

様々な媒体を1つのコネクタ内に納めることができるので取り扱いが簡単で、着脱回数が非常に多く、堅牢で
さらにコンパクト。ODU-MAC®は試験・測定分野で活躍するモジュール式コネクタです。


★モジュラーコネクタシステム ODU DOCK Silver-Line
  自動着脱用。産業用ロボット/FA用ロボット向け、EMC保護タイプあり、非常に堅牢なハウジング


本製品には数限りないオプションがあります。産業用電子産業や医療技術といった分野の様々なアプリケーションに応じたカスタマイズも可能です。
例えば、ラック&パネルコネクタとして固定されたフレームに設置したり、自動着脱または堅牢なハウジングを用いたバージョンを
ご利用頂いたりすることができます。これらの特徴が、高性能かつコンパクト、そして魅力的な接続を生み出します。
機能性に至っては、他に類を見ない水準を備えています。多重接続が引き起こす煩雑さは過去のものとなり、
カスタマイズされたODU-MAC®/ODU DOCKのアセンブリが、今日の新たなるソリューションとして、お客様のご要望にお応えいたします。

◆詳細はカタログをダウンロードしてご覧下さい。


ODUのWebページで詳細をご覧いただけます!
https://www.odu.co.jp/silver-line/

関連メディア

このカタログについて

ドキュメント名 【着脱10万回以上!】自動車や飛行機の試験システム等、検査機器に最適。モジュール式で様々な伝送媒体を1つのコネクタに収められ、取扱簡単!ODU-MAC® / ODU DOCK Silver-Line
ドキュメント種別 製品カタログ
ファイルサイズ 4.5Mb
登録カテゴリ
取り扱い企業 オーディーユージャパン株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

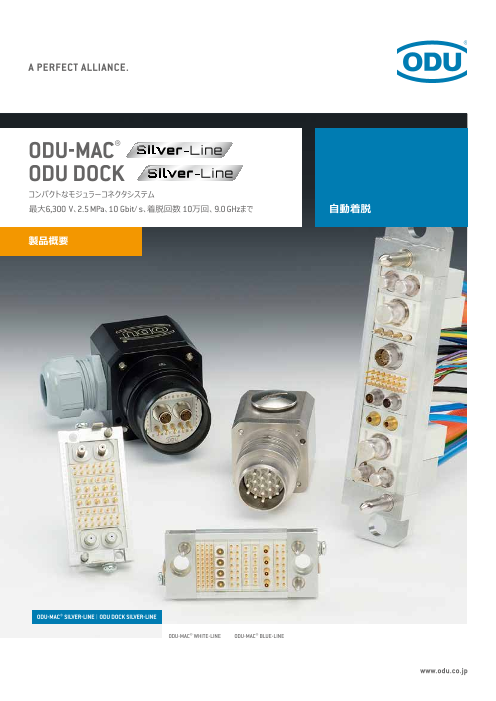

A PERFECT ALLIANCE. ODU-MAC® ODU DOCK コンパクトなモジュラーコネクタシステム 最大6,300 V、2.5 MPa、10 Gbit/ s、着脱回数 10万回、9.0 GHzまで 自動着脱 製品概要 ODU-MAC® SILVER-LINE | ODU DOCK SILVER-LINE ODU-MAC® WHITE-LINE ODU-MAC® BLUE-LINE www.odu.co.jp
Page2

ODU-MAC®の基本構造 本ページでは、ODU-MAC®のモジュラー構造についてご覧頂けます。 さらに詳しい情報は、当社のWebサイトまたはODU-MAC® シルバーライン | ホワイトラインのカタログをご覧ください。 ピンフレーム (ピンコンタクト用) PE接続用 S+ / M+ / P+フレーム + 接地キット (オプション) ガイドピン 7 種類のドッキングフレーム: 個別に長さの設定が可能 コンタクト: ハンダ、圧着、 プリント基板、SMA 36 種類のモジュールが選択可能: 信号、電源、大電流、高電圧、RF信号(同軸)、 流体、高速データ伝送、PE、光ファイバー クリップ機構により モジュール 取り外し可能な コンタクトピン ソケットフレーム (ソケット コンタクト用) ガイドブッシュ アースねじ (オプション) 10万回 あらゆるニーズにお応えする優れた製品シリーズ: 次のページから、ODUが提供する様々な種類の伝送方法をご覧頂けます。 以上の着脱回数 : USB® 1.11, USB® 2.01, USB® 3.2 Gen 1x11, HDMI®1, FireWire®1, CAT 5, CAT 6 , イーサネット A 1 ODUのコネクタは、現行の通信プロトコル︓ USB® 1.1, USB® 2.0, USB® 3.2 Gen 1x1, HDMI®, FireWire® の伝送に対応していますが、 USB®-, HDMI®-, またはFireWire®- の規格コネクタではありません。 2
Page3

ご要件に合った個別の構成 ODU-MAC ® ilver-Line 構成を S ョンできます : シミュレーシ .com www.odu -mac ODU-MAC®はその柔軟なモジュラー設計により、多種多様な接続タイプを  1つのコネクタに収めることが可能です。 ODU-MAC® ODU-MAC® システムの特長 自動着脱 自動着脱用ドッキングフレーム 豊富なモジュールタイプが選択可能 お客様の自動着脱の要件に応じて、7種類のフレームタイプからお選び 頂けます。 高密度により、非常にコンパクトなデザイン ケーブル断面積 0.08 mm² ~ 50 mm² まで可能 ハーネス加工承ります フローティング幅 +/– 0.6 mm ~ +/– 2.5 mm ODU-MAC® L (LARGE) ODU-MAC® S (STANDARD) ODU-MAC® S+ (SPECIAL) ODU-MAC® QCH フローティング幅の大きいフレー 自動着脱アプリケーション向けの 自動着脱アプリケーション向けの (クイックチェンジヘッド) ム、強化型ガイドブッシュ、伸長 標準的なソリューション。 新しい標準的なソリューション。 多くの着脱回数を必要とする要件 したガイドピンが特徴。 フローティング幅: +/– 0.6 mm フローティング幅: +/– 1.2 mm に最適なドッキングフレーム。アセン フローティング幅: +/– 1.2 mm ブリ不要でパーツ交換が可能なの で、メンテナンス時間を短縮。 フローティング幅: +/– 0.6 mm ODU-MAC® P+ (POWER) 堅牢を要するアプリケーション ODU-MAC® M+ (MINI) に対応した強化フレーム設計 省スペースの ODU-MAC® T (横型) コンパクトサイズフレーム フローティング幅: +/– 2.5 mm カスタムタイプのハウジングや、高さに制限のある場所への フローティング幅:+/– 0.6 mm 設置時に適したフレーム。 3
Page4

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 14 極 / 切削ピン 動作電圧1 320 V3 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 13.5 A / 0.5 mm² 1.02 mm 7.62 mm 汚染度1 2 着脱回数 10万回以上 高密度タイプ 10 極 / 切削ピン 動作電圧11 250 V定格インパルス電圧1 1,500 V ユニット コンタクト-∅: 最大連続電流2 11 A / 0.38 mm² 0.76 mm 2.54 mm 汚染度1 2 着脱回数 10万回以上 高密度タイプ 10 極 / スタンプピン 動作電圧11 32 V信 定格インパルス電圧1 1,500 Vユニット 号 コンタクト-∅: 最大連続電流2 6 A / 0.38 mm² 用 0.7 mm 2.54 mm 汚染度1 2 着脱回数 5,000回以上 経済的なソリューション 6 極 / 切削ピン 2 動作電圧 1 400 V 定格インパルス電圧1 3,000 V ユニット コンタクト-∅: 最大連続電流2 13.5 A / 0.5 mm² 1.02 mm 5.08 mm 汚染度1 2 着脱回数 10万回以上 5 極 / 切削ピン 12 動作電圧 500 V定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 27 A / 1.5 mm² 1.5 mm 5.08 mm 汚染度1 2 着脱回数 10万回以上 4 極 / 切削ピン 3 動作電圧 1 500 V 定格インパルス電圧1 3,000 V ユニット 電 コンタクト-∅: 最大連続電流2 41 A / AWG 12 源 2.41 mm 7.62 mm 汚染度1 2 用 着脱回数 10万回以上 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 最大連続電流の定義は、 ODU-MAC® Silver-Line | ODU DOCK Silver-Line カタログの197ページをご覧ください。( www.odu.co.jp/downloads/catalogues/) 4
Page5

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 3 極 / 切削ピン 3 動作電圧 1 500 V 定格インパルス電圧1 3,000 V ユニット コンタクト-∅: 最大連続電流2 58 A / 6 mm² 3 mm 7.62 mm 汚染度1 2 着脱回数 10万回以上 3 極 / 切削ピン 動作電圧14 2,500 V定格インパルス電圧1 10,000 V ユニット 電 コンタクト-∅: 最大連続電流2 58 A / 6 mm² 源 3 mm 10.16 mm 汚染度1 2 用 着脱回数 10万回以上 高電圧タイプ 2 極 / 切削ピン 5 動作電圧 1 1,000 V 定格インパルス電圧1 4,000 V ユニット コンタクト-∅: 最大連続電流2 119 A / 16 mm² 5 mm 12.7 mm 汚染度1 2 着脱回数 10万回以上 2 極 / 切削ピン 6 動作電圧 1 500 V ODU SPRINGTAC® 3付 定格インパルス電圧1 3,000 V ユニット 最大連続電流2 142 A / 25 mm² コンタクト-∅: 15.24 mm 汚染度1 2 8 mm 着脱回数 10万回以上 2 極 / 切削ピン 動作電圧1 500 V ODU LAMTAC® 4付 6 定格インパルス電圧1 3,000 V ユニット 最大連続電流2 154 A / 25 mm² 大 コンタクト-∅: 15.24 mm 汚染度1 2 電 8 mm 着脱回数 1万回以上 流 用 1 極 / 切削ピン 7 コンタクト-∅ 10 mm 12 mm ODU LAMTAC® 4付 動作電圧1 500 V 400 V ユニット 定格インパルス電圧1 4,000 V 3,000 V コンタクト-∅: 17.78 mm 最大連続電流2 179 A 225 A 両バージョン用 10 mm / 35 mm² / 50 mm² または 汚染度1 2 2 コンタクト-∅: 着脱回数 1万回以上 1万回以上 12 mm 最大電流対応 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 最大連続電流の定義は、 ODU-MAC® Silver-Line | ODU DOCK Silver-Line カタログの197ページをご覧ください。     ( www.odu.co.jp/downloads/catalogues/) 3 スプリングワイヤー技術搭載 4 ラメラ技術搭載 5
Page6

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 1 極 / 切削ピン 5 着脱回数 1万回以上ODU LAMTAC® 3付 導体断面積 10 / 16 / 25 mm² ユニット PE 用 コンタクト-∅: 12.7 mm 10 mm 4 極 / 切削ピン 3 動作電圧 1 2,500 V 定格インパルス電圧1 10,000 V ユニット コンタクト-∅: 最大連続電流2 27 A / 1.5 mm² 1.5 mm 7.62 mm 汚染度1 2 着脱回数 10万回以上 高 高密度、高電圧タイプ 電 圧 用 1 極 8 動作電圧 1 6,300 V 定格インパルス電圧1 20,000 V ユニット コンタクト-∅: 汚染度1 2 2 mm 20.32 mm 着脱回数 1万回以上 高電圧タイプ 4 極 / 3 周波数帯 0 ~ 1.3 GHz50 Ω RF信号 着脱回数 6万回以上 ユニット (同軸) コンタクト 7.62 mm 高密度タイプ RF 信 2 極 / 50 Ω RF信号 5 周波数帯 0 ~ 9.0 GHz 号 着脱回数 10万回以上ユニット 用 (同軸) コンタクト 12.7 mm 9.0 GHz 同 SMA 接続 軸 2 極 / 周波数帯 0 ~ 2.4 GHz 50 Ω RF信号 5 着脱回数 10万回以上 ユニット (同軸) コンタクト 12.7 mm 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 最大連続電流の定義は、 ODU-MAC® Silver-Line | ODU DOCK Silver-Line カタログの197ページをご覧ください。    ( www.odu.co.jp/downloads/catalogues/) 3 ラメラ技術搭載 6 ( )
Page7

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 2 極 / 5 周波数帯 0 ~ 2.8 GHz50 Ω RF信号 着脱回数 10万回以上 ユニット (同軸) コンタクト 12.7 mm 高電圧タイプ RF 信 号 用 同 2 極 / 周波数帯 0 ~ 3.0 GHz 軸 75 Ω RF信号 5 着脱回数 10万回以上ユニット (同軸) コンタクト 12.7 mm 2 極 / チューブ径 M5 または最大 4 mm エアーカプラ 5 着脱回数 10万回以上 ユニット 12.7 mm 2.0 MPa 2 極 / 16 チューブ径 最大 6 mmエアーカプラ チューブ内径 最大 6 mm ユニット 着脱回数 10万回以上 40.64 mm 圧 1.2 MPa 縮 空 気 ・ 流 1 極 / チューブ径 最大 6 mm 体 エアーカプラ 8 チューブ内径 最大 6 mmユニット 用 着脱回数 10万回以上 20.32 mm 1.2 MPa 2 極 / 5 チューブ径 雌ねじ M5 流体用カプラ 着脱回数 10万回以上 ユニット 12.7 mm 1.6 MPa 7 ( )
Page8

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 圧 縮 1 極 / 9 チューブ内径 G1/4 空 流体用カプラ 着脱回数 10万回以上ユニット 気 22.86 mm 2.5 MPa・ 流 体 用 5 極 / プラスチック 光ファイバー (POF) 2 挿入損失(通常値) 1.5 dB / 670 nm 着脱回数 4万回以上 ユニット 5.08 mm 高密度タイプ 光 2 極 / プラスチック 5 着脱回数 10万回以上 フ 光ファイバー(POF) 挿入損失(通常値) 1.5 dB / 670 nm ァ ユニット イ 12.7 mm バ ー 用 3 極 / ガラス 着脱回数 10万回以上 光ファイバー (GOF) 4 挿入損失(通常値) 1 dB / 670 nm ユニット 10.16 mm シ 2~10 コンタクト 5 着脱回数 1万回以上 ー ル インサートサイズ 0 ユニット 様々な標準バスシステムに対応ド 付 USB® 1.11, USB® 2.01, USB® 3.2 Gen 1x11, 多 12.7 mm FireWire®1極 , イーサネット, CAT 5 モ ジ ュ ー ル / ハ 2~14 コンタクト 様々な標準バスシステムに対応 イ ス インサートサイズ 1 6 USB® 2.01, イーサネット, CAT 5ユニット ピ ー ド 15.24 mm ODU TURNTAC ®の場合 着脱回数: 1万回以上 コ ODU SPRINGTAC®の場合 着脱回数: 6万回以上 ネ ク タ 1 O DUのコネクタは、現行の通信プロトコル︓ USB® 1.1, USB® 2.0, USB® 3.2 Gen 1x1, HDMI®, FireWire® の伝送に対応していますが、 USB®-, HDMI®-, またはFireWire®-の規格コネ クタではありません。 8
Page9

モジュール一覧 ←のアイコンがあるものは、ODU DOCK Silver-Lineにも使用できます︓スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 シ ー 4~16 コンタクト 7 様々な標準バスシステムに対応 ル インサートサイズ 2 HDMI®1ド , イーサネット, CAT 5, CAT 6ユニット A付 多 17.78 mm ODU TURNTAC®の場合 着脱回数: 1万回以上極 モ ODU SPRINGTAC®の場合 着脱回数: 6万回以上 ジ ュ ー ル / ハ 10~30 コンタクト 着脱回数 1万回以上 イ ス インサートサイズ 3 8 ユニット 様々な標準バスシステムに対応ピ ー 1 ド 20.32 mm イーサネット コ ネ ク タ ブ ブランクモジュール フレームの隙間を埋める際に使用します。 ラ 1 3 ン ユニット ユニット ク モ 2.54 mm 7.62 mm ジ ュ ー 5 ユニットル / 12.7 mm ス ペ ー スペーサー ブランクモジュールと異なり、相手側のプラグ サ モジュール 1 2 ピンの有無を問わず、嵌合することができます。ユニット ユニットー スペーサーモジュールの型番については、 モ 2.54 mm 5.08 mm ODU-MAC® Silver-Line | ODU DOCK Silver-Lineカタログをご ジ ュ 参照ください。 ー 3 5 ル ユニット ユニット / 7.62 mm 12.7 mm コ ー デ ィ ン コーディング モジュール間に設置され、コーディングシステムを生み出し グ モジュール 1 ます。 モ ユニット ジ 2.54 mm ュ ー ル / ピ ン 保 ピン保護 小さなサイズのコンタクトを、損傷から保護します。 護 モジュール 1 モ ユニット ジ 2.54 mm ュ ー ル 1 O DUのコネクタは、現行の通信プロトコル︓ HDMI®の伝送に対応していますが、 HDMI®-の規格コネクタではありません。 9
Page10

ODU DOCK の基本構造 本ページでは、ODU DOCK Silver-Lineのモジュラー構造についてご覧頂けます。 さらに詳しい情報は、当社のWebサイトまたはODU-MAC® シルバーライン | ホワイトラインのカタログをご覧ください。 10万回 一目でわかるODU DOCK SILVER-LINE 以上の着脱回数 3 32 2 種類のドッキングププレート厚: 種類のモジュールが選択可能: 種類のハウジングタイプ: 10 mm、14 mm、20 mm 信号、電源、大電流、高電圧、 (EMC保護オプションあり) RF信号(同軸)、流体、高速データ  伝送、光ファイバー 2 種類のコンタクト表面仕上 15 アルミニウム ニッケルメッキ 種類の信号、電源、ハイブリッド 伝送用の様々なコンタクト プラスチック ケーブルクランプ クリップ機構により 取り外し可能な コンタクトピン 保持リング ドッキングプレート ハウジング前部 コンタクト 絶縁体 ハウジング後部 シールプラグ 10
Page11

ODU DOCK 自動着脱およびロボットシステム向け 高負荷には、接触安定性を備えた特に堅牢な接続システムが必要です。 ODU DOCK Silver-Lineコネクタとその独自のスプリングワイヤテクノロジーは、 10万回以上の着脱回数向けに設計された完璧なソリューションを提供し ます。 ODU DOCK SILVER-LINEの特長 堅牢なアルミまたはプラスチックのハウジング IP65 (嵌合時) 3種類のサイズ EMC 保護タイプあり 3 ~ 37 種類のコンタクトインサート クリップ機構により組立が容易 ODU SPRINGTAC®により高い耐久性 クイックチェンジヘッド (QCH) により省メンテナンス 接続部 B 接続部 A 接続部 C 接続部 D 100万回 以上の着脱回数 B A C D ベースとなるパーツは配線されたままです。交換可能なコネクタ部はプラグインされます。接続部BとDのコンタクトは圧着ピンになります。取付可能なクイックチェンジ ヘッド (QCH) はインサートの概要をご覧ください。 11
Page12

コンタクトインサート一覧 サイズ コンタクトインサート 特徴 2+PE コンタクト-∅ 3 mm 導体断面積 2.5 / 1.5 mm² 動作電圧1 630 V 定格インパルス電圧1 4,000 V 定格電流2 25 A 6+PE コンタクト-∅ 2 mm 導体断面積 1.5 / 1 mm² 動作電圧1 500 V 定格インパルス電圧1 3,000 V 定格電流2 18 A 18+PE コンタクト-∅ 1.02 mm 導体断面積 1 / 0.38 ~ 0.5 mm² 動作電圧1 630 V 定格インパルス電圧1 3,000 V 定格電流2 12 A 31 コンタクト-∅ 0.76 mm 1 導体断面積 0.38 / 0.08 ~ 0.25 mm² 動作電圧1 320 V 定格インパルス電圧1 2,500 V 定格電流2 7.5 A 2+PE+9 コンタクト-∅ 1.5 /1.02 mm 導体断面積 1.5 / 0.38 ~ 0.5 mm² 動作電圧1 800 V 定格インパルス電圧1 4,000 V 定格電流2 18 A 6+PE クイックチェンジヘッド コンタクト-∅ 2 mm 導体断面積 0.5 ~ 1.5 mm² 動作電圧1 160 V 定格インパルス電圧1 2,500 V 定格電流2 16 A 18+PE クイックチェンジヘッド コンタクト-∅ 1 mm 導体断面積 0.5 ~ 1 mm² 動作電圧1 400 V 定格インパルス電圧1 3,000 V 定格電流2 12 A 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 定格電流の値は、温度上昇が最大45Kの場合、IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) に基づいて 決定されます。: 全数実装のインサートの最大連続電流を決定する際は、電流減少係数を考慮してください。 12
Page13

コンタクトインサート一覧 サイズ コンタクトインサート 特徴 3+PE+4 コンタクト-∅ 3 / 1.5 mm 導体断面積 4 / 2.5 / 1.5 mm² 動作電圧1 1,600 V 定格インパルス電圧1 8,000 V 定格電流2 35 A 4+PE コンタクト-∅ 3 mm 導体断面積 2.5 / 1.5 mm² 動作電圧1 800 V 定格インパルス電圧1 4,000 V 定格電流2 25 A 6+PE コンタクト-∅ 3 mm 導体断面積 2.5 / 1.5 mm² 動作電圧1 800 V 定格インパルス電圧1 4,000 V 定格電流2 25 A 2 15+PE コンタクト-∅ 2 mm 導体断面積 1 / 1.5 mm² 動作電圧1 400 V 定格インパルス電圧1 3,000 V 定格電流2 18 A 6+PE クイックチェンジヘッド コンタクト-∅ 3 mm 導体断面積 0.5 ~ 1.5 mm² 動作電圧1 400 V 定格インパルス電圧1 4,000 V 定格電流2 18 A 15+PE クイックチェンジヘッド コンタクト-∅ 2 mm 導体断面積 0.5 ~ 1.5 mm² 動作電圧1 160 V 定格インパルス電圧1 2,500 V 定格電流2 16 A 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 定格電流の値は、温度上昇が最大45Kの場合、IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) に基づいて 決定されます。: 全数実装のインサートの最大連続電流を決定する際は、電流減少係数を考慮してください。 13
Page14

コンタクトインサート一覧 サイズ コンタクトインサート 特徴 2+PE コンタクト-∅ 6 mm 導体断面積 16 / 6 / 2.5 mm² 動作電圧1 1,600 V 定格インパルス電圧1 6,000 V 定格電流2 80 A 4+PE コンタクト-∅ 6 mm 導体断面積 16 mm² 動作電圧1 1,250 V 定格インパルス電圧1 6,000 V 定格電流2 80 A 6+PE コンタクト-∅ 3 mm 導体断面積 10 / 6 / 4 / 1.5 mm² 動作電圧1 1,600 V 定格インパルス電圧1 6,000 V 定格電流2 65 A 3 13+PE コンタクト-∅ 3 mm 導体断面積 4 / 2.5 / 1.5 mm² 動作電圧1 1,600 V 定格インパルス電圧1 5,000 V 定格電流2 35 A 26+PE コンタクト-∅ 1.5 mm 導体断面積 1.5 / 0.38 ~ 0.5 mm² 動作電圧1 800 V 定格インパルス電圧1 4,000 V 定格電流2 18 A 36+PE コンタクト-∅ 1.5 mm 導体断面積 1.5 / 0.38 ~ 0.5 mm² 動作電圧1 800 V 定格インパルス電圧1 4,000 V 定格電流2 18 A 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 定格電流の値は、温度上昇が最大45Kの場合、IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) に基づいて 決定されます。: 全数実装のインサートの最大連続電流を決定する際は、電流減少係数を考慮してください。 14
Page15

コンタクトインサート一覧 サイズ コンタクトインサート 特徴 26+PE クイックチェンジヘッド コンタクト-∅ 1.5 mm 導体断面積 0.5 ~ 1.5 mm² 動作電圧1 200 V 定格インパルス電圧1 3,000 V 定格電流2 16 A 36+PE クイックチェンジヘッド コンタクト-∅ 1.5 mm 導体断面積 0.5 ~ 1.5 mm² 3 動作電圧1 160 V 定格インパルス電圧1 2,500 V 定格電流2 16 A 13+PE クイックチェンジヘッド コンタクト-∅ 3 mm 導体断面積 2.5 ~ 4 mm² 動作電圧1 630 V 定格インパルス電圧1 5,000 V 定格電流2 30 A ODU DOCK ODU-MAC® のモジュールを実装 2つの実績のあるODU製品を組み合わせることにより、イン サートを個々にアレンジすることが可能です: • ODU DOCK Silver-line ハウジングサイズ3とODU-MAC®の モジュールの組み合わせ • 8ユニット分のスペース (1 ユニット = 2.54 mm) • 絶縁体材質: PBT • 適切なモジュールはODU-MAC®モジュール 概要のこちらのマークがついて いるものをご参照ください。 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 定格電流の値は、温度上昇が最大45Kの場合、IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) に基づいて 決定されます。: 全数実装のインサートの最大連続電流を決定する際は、電流減少係数を考慮してください。 15
Page16
