【モジュール式コネクタ】各種検査ライン・AGV/AMRなど、さまざまな設備の自動化に最適

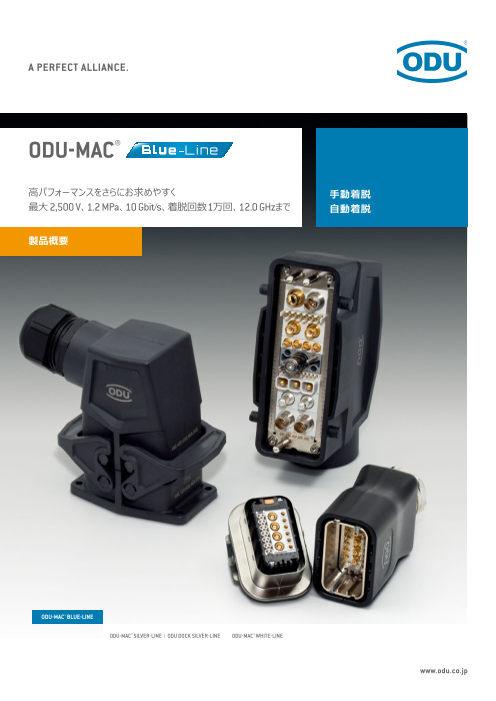

A PERFECT ALLIANCE. ODU-MAC® 高パフォーマンスをさらにお求めやすく 手動着脱 最大 2,500 V、1.2 MPa、10 Gbit/s、着脱回数 1万回、12.0 GHzまで 自動着脱 製品概要 ODU-MAC® BLUE-LINE ODU-MAC® SILVER-LINE | ODU DOCK SILVER-LINE ODU-MAC® WHITE-LINE www.odu.co.jp

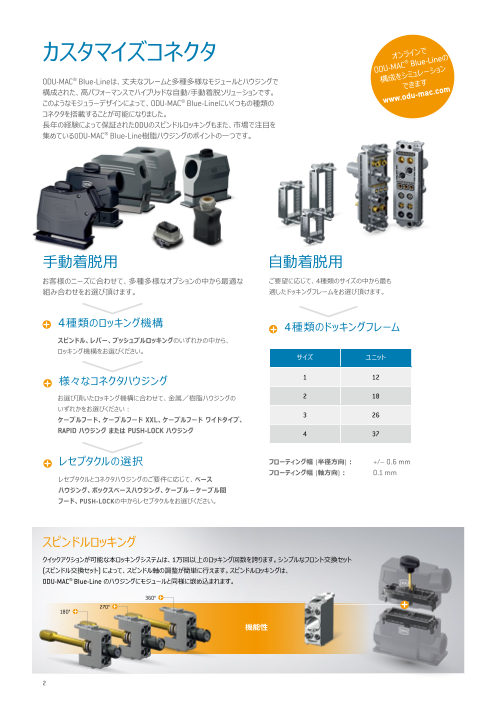

カスタマイズコネクタ オンラインで Blue-Lineの ODU-MAC® レーション ODU-MAC® Blue-Lineは、丈夫なフレームと多種多様なモジュールとハウジングで 構成をシミュ できます 構成された、高パフォーマンスでハイブリッドな自動/手動着脱ソリューションです。 m このようなモジュラーデザインによって、ODU-MAC® Blue-Lineにいくつもの種類の www.odu-mac.co コネクタを搭載することが可能になりました。 長年の経験によって保証されたODUのスピンドルロッキングもまた、市場で注目を 集めているODU-MAC® Blue-Line樹脂ハウジングのポイントの一つです。 手動着脱用 自動着脱用 お客様のニーズに合わせて、多種多様なオプションの中から最適な ご要望に応じて、4種類のサイズの中から最も 組み合わせをお選び頂けます。 適したドッキングフレームをお選び頂けます。 4種類のロッキング機構 4種類のドッキングフレーム スピンドル、レバー、プッシュプルロッキングのいずれかの中から、 ロッキング機構をお選びください。 サイズ ユニット 様々なコネクタハウジング 1 12 お選び頂いたロッキング機構に合わせて、金属／樹脂ハウジングの 2 18 いずれかをお選びください： 3 26 ケーブルフード、ケーブルフード XXL、ケーブルフード ワイドタイプ、 RAPID ハウジング または PUSH-LOCK ハウジング 4 37 レセプタクルの選択 フローティング幅 (半径方向) : +/– 0.6 mm フローティング幅 (軸方向) : 0.1 mm レセプタクルとコネクタハウジングのご要件に応じて、ベース ハウジング、ボックスベースハウジング、ケーブル－ケーブル間 フード、PUSH-LOCKの中からレセプタクルをお選びください。 スピンドルロッキング クイックアクションが可能な本ロッキングシステムは、1万回以上のロッキング回数を誇ります。シンプルなフロント交換セット (スピンドル交換セット) によって、スピンドル軸の調整が簡単に行えます。スピンドルロッキングは、 ODU-MAC® Blue-Line のハウジングにモジュールと同様に嵌め込まれます。 360° 270° 180° 機能性 2

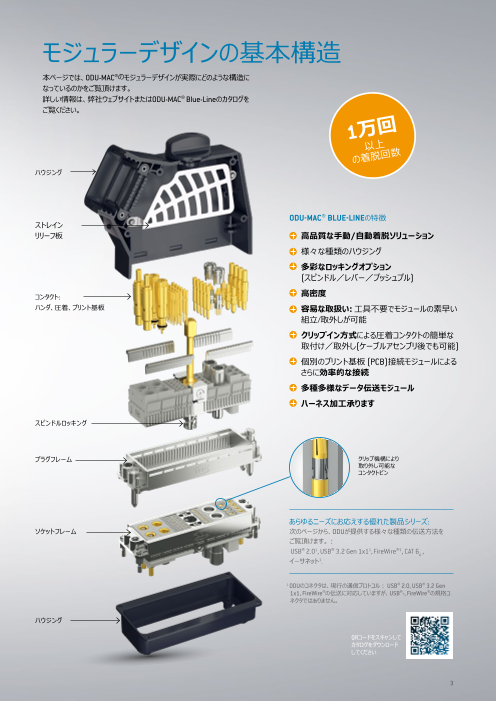

モジュラーデザインの基本構造 本ページでは、ODU-MAC®のモジュラーデザインが実際にどのような構造に なっているのかをご覧頂けます。 詳しい情報は、弊社ウェブサイトまたはODU-MAC® Blue-Lineのカタログを ご覧ください。 1万回 以上 の着脱回数 ハウジング ODU-MAC® BLUE-LINEの特徴 ストレイン リリーフ板 高品質な手動/自動着脱ソリューション 様々な種類のハウジング 多彩なロッキングオプション (スピンドル／レバー／プッシュプル) コンタクト: 高密度 ハンダ、圧着、プリント基板 容易な取扱い: 工具不要でモジュールの素早い 組立/取外しが可能 クリップイン方式による圧着コンタクトの簡単な 取付け／取外し(ケーブルアセンブリ後でも可能) 個別のプリント基板 (PCB)接続モジュールによる さらに効率的な接続 多種多様なデータ伝送モジュール ハーネス加工承ります スピンドルロッキング プラグフレーム クリップ機構により 取り外し可能な コンタクトピン あらゆるニーズにお応えする優れた製品シリーズ: ソケットフレーム 次のページから、ODUが提供する様々な種類の伝送方法を ご覧頂けます。： USB® 2.01, USB® 3.2 Gen 1x11, FireWire®1, CAT 6 , A イーサネット1. 1 ODUのコネクタは、現行の通信プロトコル： USB® 2.0, USB® 3.2 Gen 1x1, FireWire®の伝送に対応していますが、USB®-, FireWire®の規格コ ネクタではありません。 ハウジング QRコードをスキャンして カタログをダウンロード してください 3

ODU-MAC® PUSH-LOCK 最小の設置スペースで最大の実装密度 ODU-MAC® Blue-Lineシリーズのプッシュプルロック付のコンパクトな防水型 合計6つのコーディング機能 (オプション) と実績のあるプッシュプルロッキング ハウジングをご紹介します。人間工学、モジュール性、および使いやすさの点 機構により、嵌合の信頼性と安全性が確保されます。このモジュラー式角型 で、スピンドルロックタイプよりも優れています。 7ユニットまでカスタムフィットで コネクタは、ODUプッシュプル丸型コネクタで得られた数十年の経験から恩恵 きるこのハイブリッドコネクタは、国際保護等級IP67を実現します。人間工 を受けて開発されました。 学に基づいた片手操作、モジュラーデザイン、およびPUSH-LOCKハウジング の使いやすさが、卓越した特徴です。 白 のご用意も あります ケーブル取出口：M25相当 ケーブル加工承ります プラグ保護カバー 人間工学に基づいた 片手操作可能 プッシュプル ロッキング 着脱回数：5000回以上 国際保護等級 IP67 (嵌合状態) アース接続 6種類の追加 コーディング機能 (オプション) ハイブリッドコネクタ： 信号、電力､ HF信号 (同軸)､ 圧縮空気、液体カプラ､ データ送信 レセプタクル保護カバー 挟み込みクランプ 7ユニットまで ←のアイコンがあるものは、PUSH-LOCK 搭載可能 にも使用できます。 4

モジュール一覧表 ←のアイコンがあるものは、PUSH-LOCKにも使用できます：スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 20 極 2 動作電圧1 250 V 定格インパルス電圧1 2,000 V ユニット コンタクト-∅: 最大連続電流2 11 A / 0.38 mm2 0.7 mm 4.8 mm 汚染度1 2 着脱回数 1万回以上 高密度タイプ / ピン保護タイプ 10 極 1 動作電圧1 320 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 11 A / 0.38 mm2 0.7 mm 2.4 mm 汚染度1 2 着脱回数 1万回以上 信 高密度タイプ 号 用 6 極 2 動作電圧1 400 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 19.5 A / 1 mm2 1.3 mm 4.8 mm 汚染度1 2 着脱回数 1万回以上 5 極 3 動作電圧1 630 V 定格インパルス電圧1 3,000 V ユニット コンタクト-∅: 最大連続電流2 33 A / 2.5 mm2 2 mm 7.2 mm 汚染度1 2 着脱回数 1万回以上 20 極 2 動作電圧1 250 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 7 A P 0.7 mm 4.8 mm 汚染度1 2 C 着脱回数 1万回以上 B 接 高密度タイプ / ピン保護タイプ 続 モ ジ 10 極 ュ 1 動作電圧1 320 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 7 A ル 0.7 mm 2.4 mm 汚染度1 2 着脱回数 1万回以上 高密度タイプ 1 汚染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 最大連続電流の定義は、ODU-MAC® Blue-Lineカタログの 172 ページをご参照ください。(www.https://www.odu.co.jp/downloads/catalogues/) 5 ー

モジュール一覧表 ←のアイコンがあるものは、PUSH-LOCKにも使用できます：スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 6 極 2 動作電圧1 400 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 13 A P 1.3 mm 4.8 mm 汚染度1 2 C 着脱回数 1万回以上 B 接 続 モ ジ 5 極 ュ 3 動作電圧1 630 V 定格インパルス電圧1 2,500 V ユニット コンタクト-∅: 最大連続電流2 25 A ル 2 mm 7.2 mm 汚染度1 2 着脱回数 1万回以上 3 極 4 動作電圧1 2,500 V 定格インパルス電圧1 10,000 V 電 ユニット コンタクト-∅: 最大連続電流2 58 A / 6 mm2 源 3.5 mm 9.6 mm 汚染度1 2 用 着脱回数 1万回以上 高電圧タイプ 2 極 / 切削ピン ODU LAMTAC®3付 5 動作電圧1 400 V 定格インパルス電圧1 4,000 V ユニット 最大連続電流2 108 A / 16 mm2 コンタクト-∅: 12 mm 汚染度1 2 5 mm 着脱回数 1万回以上 2 極 / 切削ピン 大 ODU LAMTAC®3付 9 動作電圧1 400 V 定格インパルス電圧1 3,000 V ユニット 電 最大連続電流2 150 A / 25 mm2 流 コンタクト-∅: 21.6 mm 汚染度1 2 用 8 mm 着脱回数 1万回以上 大電流対応 1 極 / 切削ピン ODU LAMTAC®3付 8 動作電圧1 2,500 V 定格インパルス電圧1 10,000 V ユニット 最大連続電流2 225 A / 50 mm2 コンタクト-∅: 19.2 mm 汚染度1 2 12 mm 着脱回数 1万回以上 1 染度 2: IEC 60664-1:2007 (VDE 0110-1:2008) 準拠。 2 最大連続電流の定義は、ODU-MAC® Blue-Lineカタログの 172 ページをご参照ください。(www.https://www.odu.co.jp/downloads/catalogues/) 3 ラメラ技術搭載 6 ー

モジュール一覧表 ←のアイコンがあるものは、PUSH-LOCKにも使用できます：スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 4 極 / 50 Ω RF信号 3 周波数帯 0–2.8 GHz 着脱回数　　　 1万回以上 ユニット (同軸) コンタクト 7.2 mm 高密度タイプ 2 極 / 周波数帯 0–4 GHz 50 Ω RF信号 5 着脱回数　　　 1万回以上 ユニット (同軸) コンタクト 12 mm RF 信 号 用 同 2 極 / 軸 50 Ω RF信号 5 周波数帯 0–12 GHz 着脱回数　　　 1万回以上 ユニット (同軸) コンタクト 12 mm 12 GHz SMA 接続 2 極 / 75 Ω RF信号 5 周波数帯 0–2.7 GHz 着脱回数　　　 1万回以上 ユニット (同軸) コンタクト 12 mm 2 極 5 チューブ径-∅ 内径-∅: 最大 4 mm 外径-∅ プッシュイン: 最大 6 mm ユニット 着脱回数　　　 1万回以上 12 mm 圧 1.2 MPa 縮 空 気 ・ 流 2 極 体 5 チューブ径-∅ M5～最大 4 mm 着脱回数　　　 1万回以上 ユニット 用 12 mm 1.0 MPa 7 ( )

モジュール一覧表 ←のアイコンがあるものは、PUSH-LOCKにも使用できます：スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 圧 縮 2 極 チューブ径-∅ 雌ねじ M5 空 5 着脱回数　　　 1万回以上 ユニット 気 1.0 MPa ・ 12 mm 流 体 用 シ 2 極 1万回以上 ー 6 着脱回数　　　 様々な標準バスシステムに対応 ユニット ル CAT 5, USB® 2.01 ド 14.4 mm 付 多 極 モ ジ 1 極 数　　　 1万回以上 ュ 6 着脱回 様々な標準バスシステムに対応 ー ユニット CAT 5, USB® 2.01 ル 14.4 mm / ハ イ ス ピ 1 極 着脱回数　　　 5,000回以上 ー RJ45 インサート 7 ド 10 ギガビット イーサネット ユニット コ IEEE 802.3 an-2006準拠 16.8 mm ネ CAT 5, CAT 6 A ク ANSI/TIA IEIA-568-32-10準拠 タ 2 極 脱回数　　　 1万回以上 高速データ伝送 & 6 着 同軸 50 Ω / 4 GHz または ユニット RF信号(同軸) 　　　　　　 75 Ω / 2.2 GHz 14.4 mm 選択したインサートは、最大5ギガビット/秒のデータレート 複 に適しています。USB® 2.01, USB® 3.1 Gen11, FireWire®1, 合 イーサネット対応 モ ジ ュ 2 極 着脱回数　　　 1万回以上 ー 高速データ伝送 & 6 圧縮空気 1.2 MPa ユニット ル 圧縮空気 選択したインサートは、最大5ギガビット/秒のデータレート 14.4 mm に適しています。 USB® 2.01, USB® 3.1 Gen11, FireWire®1, イーサネット対応 1 ODUのコネクタは、現行の通信プロトコル： USB® 2.0, USB® 3.2 Gen 1x1, Firewire®の伝送に対応していますが、 USB®-, Firewire®の規格コネクタではありません。 8

モジュール一覧表 ←のアイコンがあるものは、PUSH-LOCKにも使用できます：スペース要件にご留意ください。 モジュール 概要 ユニット数/幅 特徴 2 極 / SC インサート 7 ユニット 16.8 mm 光 フ シングルモード (SM) ァ マルチモード (MM) イ 2 極 / 着脱回数 5,000回以上 バ LC インサート 7 ユニット ー 用 16.8 mm 特 注 2 極 / プラスチック 着脱回数 1万回以上 光ファイバー(POF) 5 挿入損失(通常値) 1.5 dB / 670 nm ユニット 12 mm ブ ブランクモジュール 1 フレームの隙間を埋める際に使用します。 ラ ン 2.4 mm ク モ 3 ジ 7.2 mm ュ ー 5 ル 12 mm オンラインで ODU-MAC® Blue-Lineの ODU-MAC® 構成をシミュ レーション www.odu-mac.com 多様なモジュール クリップ機構により工具不要でモジュールの素早い 組立/取外しが可能 クリップイン方式による、圧着コンタクトの簡単な 取付け／取外し(ケーブルアセンブリ後でも可能) ハーネス加工を含む完全なソリューション 9 ( )

プリント基板(PCB)用モジュール PCB接続による信号モジュールの簡単接続技術 長寿命 – 経済的 – 容易な取扱い 経済的なソリューション PCB用のケーブル不要 簡単な交換 組立・解体が必要な部品向けの クイックチェンジ・システム B 長寿命 PCB 用モジュールには 耐高温のポリアミドを採用 (ハンダ時の260度/30秒への 耐性) アースの追加が可能 接地棒およびソケットによる A 追加のアースが特注で ご利用頂けます。 A B プリント基板(PCB)アセンブリの特徴 A 本製品のクイックチェンジシステムは、以下のように機能します。 B 1. 基盤にしっかりと接地されたPCB モジュール A は、インターフェースを通じて、フレームに プラグインされたモジュール B に接続されます。 2. モジュールの交換を要する場合、フレームに取り付けられたモジュール B のみを交換 します。交換プロセスにおいて、PCBに接地されたモジュール A にはいかなる操作も 必要ありません。 10

THE ODU-MAC® BLUE-LINE – 最も多様なアプリケーション向け ODU-MAC® BLUE-LINE 主なアプリケーション分野 • 試験・測定分野 • 医療分野 • 産業用電子機器分野 • 特殊機械構造分野 ハーネス加工を 含む完全な ソリューション をご提供しま す。 ODU-MAC® BLUE-LINE X線機械向け モジュール式ODU-MAC®コネクタは、モバイル X線装置とモニターカート間のインターフェースと して機能し、大電流、データ、信号を伝送しま す。 ODU-MAC® BLUE-LINE 試験・測定技術向け ODU-MAC® Blue-Lineは、HILテストシステム用 にカスタマイズされた電源および信号伝送ソリュー ションです。 ODU-MAC® BLUE-LINE 車両試験向け スピンドルロック付ハウジングに納められた ODU-MAC® Blue-Lineは、試験装置と 測定データレシーバーの間に信頼性の高い インターフェイスを提供します。 QRコードをスキャンして カタログをダウンロード してください 11
