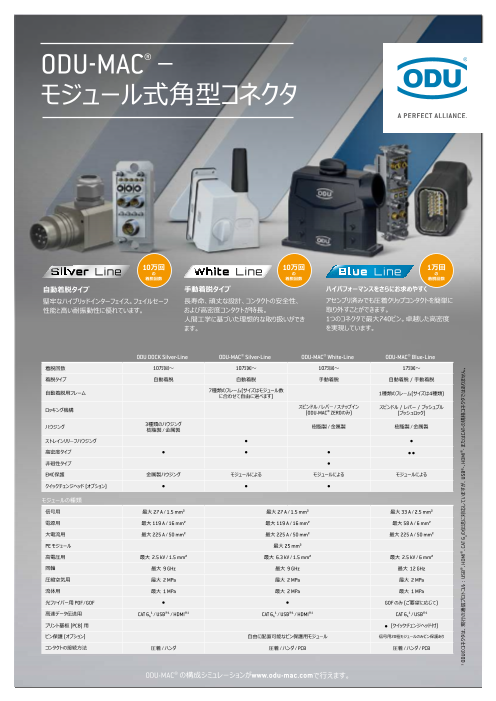

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.9Mb)

【2020.1更新】ODU-MAC – モジュール式角型コネクタ セレクションガイド

その他

モジュール式角型コネクタ、各種ラインナップ

モジュラー式角型ODU-MAC の各シリーズを簡単にご紹介するフライヤーです。
お客様のご要望に合った製品を選択する際にお役立てください。

◆Silver-Line
自動着脱タイプ
自動着脱用のフローティング機構を備え、SPRING-TACコンタクトを使用した高性能コネクタ。


◆White-Line
手動着脱タイプ
堅牢で人間工学に基づく優れた操作性のハウジングに、SPRING-TACコンタクトを使用した高性能コネクタ。


◆Blue-Line
高パフォーマンスをさらにお求めやすく
TURN-TACコンタクト、プッシュイン式絶縁体を使用し、従来のMACシリーズをさらにお求めやすくしたコネクタ。1つのコネクタで最大740極が可能。

◆詳細は、フライヤーをダウンロードしてご覧ください。

関連メディア

このカタログについて

ドキュメント名 【2020.1更新】ODU-MAC – モジュール式角型コネクタ セレクションガイド
ドキュメント種別 その他
ファイルサイズ 1.9Mb
登録カテゴリ
取り扱い企業 オーディーユージャパン株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

ODU-MAC® – モジュール式角型コネクタ 10万回 10万回 1万回 の の の 着脱回数 着脱回数 着脱回数 自動着脱タイプ 手動着脱タイプ ハイパフォーマンスをさらにお求めやすく 堅牢なハイブリッドインターフェイス。フェイルセーフ 長寿命、頑丈な設計、コンタクトの安全性、 アセンブリ済みでも圧着クリップコンタクトを簡単に 性能と高い耐振動性に優れています。 および高密度コンタクトが特長。 取り外すことができます。 人間工学に基づいた理想的な取り扱いができ 1つのコネクタで最大740ピン。卓越した高密度 ます。 を実現しています。 ODU DOCK Silver-Line ODU-MAC® Silver-Line ODU-MAC® White-Line ODU-MAC® Blue-Line 着脱回数 10万回~ 10万回~ 10万回~ 1万回~ 着脱タイプ 自動着脱 自動着脱 手動着脱 自動着脱 / 手動着脱 自動着脱用フレーム 7種類のフレーム(サイズはモジュール数に合わせて自由に選べます) 1種類のフレーム(サイズは4種類) ロッキング機構 スピンドル / レバー / スナップイン スピンドル / レバー / プッシュプル (ODU-MAC® ZEROのみ) (プッシュロック) ハウジング 3種類のハウジング 樹脂製 金属製 樹脂製 / 金属製 樹脂製 / 金属製 / ストレインリリーフハウジング ● ● 高密度タイプ ● ● ● ● ● 非磁性タイプ ● EMC保護 金属製ハウジング モジュールによる モジュールによる モジュールによる クイックチェンジヘッド (オプション) ● ● ● モジュールの種類 信号用 最大 27 A / 1.5 mm² 最大 27 A / 1.5 mm² 最大 33 A / 2.5 mm² 電源用 最大 119 A / 16 mm² 最大 119 A / 16 mm² 最大 58 A / 6 mm² 大電流用 最大 225 A / 50 mm² 最大 225 A / 50 mm² 最大 225 A / 50 mm² PE モジュール 最大 25 mm² 高電圧用 最大 2.5 kV / 1.5 mm² 最大 6.3 kV / 1.5 mm² 最大 2.5 kV / 6 mm² 同軸 最大 9 GHz 最大 9 GHz 最大 12 GHz 圧縮空気用 最大 2 MPa 最大 2 MPa 最大 2 MPa 流体用 最大 1 MPa 最大 2 MPa 最大 1 MPa 光ファイバー用 POF / GOF ● ● GOF のみ (ご要望に応じて) 高速データ伝送用 CAT 6 1 / USB®1 / HDMI®1 CAT 6 1 / USB®1 / HDMI®1 CAT 6 1 ®1A A A / USB プリント基板 (PCB) 用 ● (クイックチェンジヘッド付) ピン保護 (オプション) 自由に配置可能なピン保護用モジュール 信号用20極モジュールのみピン保護あり コンタクトの接続方法 圧着 / ハンダ 圧着 / ハンダ / PCB 圧着 / ハンダ / PCB ODU-MAC® の構成シミュレーションがwww.odu-mac.comで行えます。 1 O DUのコネクタは、現行の通信プロトコル︓USB®、HDMI®、CAT 6 の伝送に対応していますが、USB®-、HDMI®- またはCAT-の規格コネクタではありません。 A
