【新製品】ラインライト　ＬＬＡシリーズ

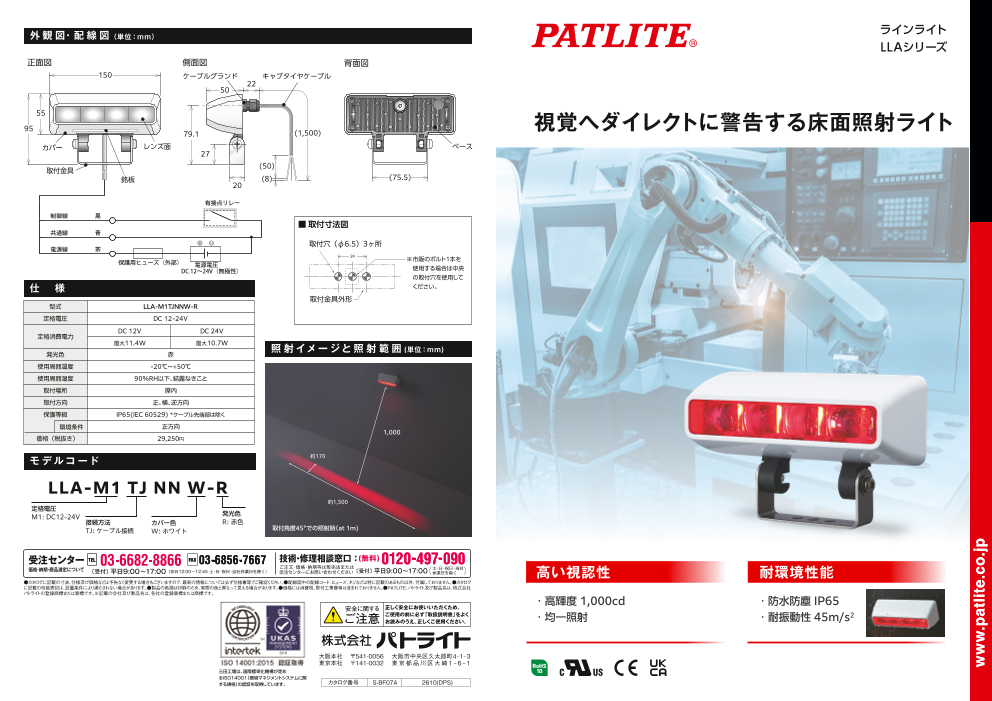

外観図・配線図 ラインライト （単位：mm） LLAシリーズ 正面図 側面図 背面図 150 ケーブルグランド キャブタイヤケーブル 22 50 55 95 視覚へダイレクトに警告する床面照射ライト 79.1 (1,500) カバー レンズ面 ベース 27 取付金具 (50) 銘板 (8) (75.5) 20 有接点リレー 制御線 黒 ■ 取付寸法図 共通線 青 取付穴（φ6.5）3ヶ所 電源線 茶 24 保護用ヒューズ（外部） ※市販のボルト1本を 電源電圧 DC 12～24V（無極性） 使用する場合は中央 の取付穴を使用して 仕　様 ください。 取付金具外形 型式 LLA-M1TJNNW-R 定格電圧 DC 12-24V DC 12V DC 24V 定格消費電力 最大11.4W 最大10.7W 発光色 赤 照射イメージと照射範囲 (単位：mm) 使用周囲温度 -20℃～+50℃ 使用周囲湿度 90%RH以下、結露なきこと 取付場所 屋内 取付方向 正、横、逆方向 保護等級 IP65(IEC 60529) *ケーブル先端部は除く 環境条件 正方向 1,000 価格（税抜き） 29,250円 モデルコード 約170 LLA-M1 TJ NN W-R 約1,500 定格電圧 M1: DC12-24V 発光色 接続方法 カバー色 R: 赤色 TJ: ケーブル接続 W: ホワイト 取付角度45°での照射時（at 1m) 受注センター TEL FAX 03-6856-7667 技術・修理相談窓口：(無料)0120-497-090 価格・納期・商品選定について ご注文・価格・納期等は販売店または 〔受付〕 平日9:00～17:00（休日12:00～12:45 土・日・祝日・当社休業日を除く） 受注センターにお問い合わせください〔受付〕 平日9:00～17:00（ 土 ・ 日 ・ 祝 日 ・ 当 社休業日を除く ） 高い視認性 耐環境性能 ●カタログに記載の寸法、仕様及び価格などは予告なく変更する場合もございますので、最新の情報については必ず仕様書等でご確認ください。●配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。●カタログ に記載の性能表記は、設置条件により満たされない場合があります。●製品の色調は印刷のため、実際の色と異なって見える場合があります。●価格には消費税、取付工事費等は含まれておりません。●PATLITE、パトライト及び製品名は、株式会社 パトライトの登録商標または商標です。※記載の会社及び製品名は、各社の登録商標または商標です。 ・高輝度 1,000cd ・防水防塵 IP65 安全に関する 正しく安全にお使いいただくため、 ご注意 ご使用の前に必ず「取扱説明書」をよく お読みのうえ、正しくご使用ください。 ・均一照射 ・耐振動性 45m/s2 大阪本社 〒541-0056 大阪市中央区久太郎町4‒1‒3 東京本社 〒141-0032 東京都品川区大崎1‒6 ‒ 1 三田工場は、国際標準化機構が定め るISO14001（環境マネジメントシステムに関 する規格）の認証を取得しています。 カタログ番号 S-BF07A 2610(DPS) wwwwww..ppaattlliittee..ccoo..jjpp

現場の安全と生産性、その先の働きやすさへ 製造現場の変化 Before After Well-beingに貢献 光による危険エリア表示で、作業者が安心して働ける職場環境づくりをサポートし、 誰でもわかる表示で5S活動の推進や作業ルールの定着にも役立ちます。 安全性向上 安全エリアを「物理的に区切る」から「光で見える化する」へ。 設備や動線の変化に合わせて、製造現場の区画づくりにも柔軟性が求められています。 一目で伝わる、安全ライン AGV・AMR等の走行ルートをはじめ、 使用事例 赤いラインで危険とルールを見える化 生産設備や物流エリアの危険箇所・立入注意エリアを赤いラインで 見える化できます。直感的な注意喚起により、接触事故やヒヤリハッ 協働ロボット AGV・AMR トの削減に貢献します。 生産性向上 区画表示・動線管理を光でスマートに 目に見えないセンサの検知エリアを見える化することで、 作業者の生産設備への不要な接近による無駄な減速・停 搬入搬出口 部品置き場 止を防ぎ、稼働率を向上させます。 製造現場を考慮したデザイン 長時間照射を実現する つなぎ目のない 独自の放熱構造 フラットサーフェースデザイン 加工設備 ライトカーテンとの連動 ※点灯中・消灯直後はベース部に触れず、背面の放熱空間を確保してください。
