【新製品】回転灯（Ethernet制御）SF10-PoEシリーズ

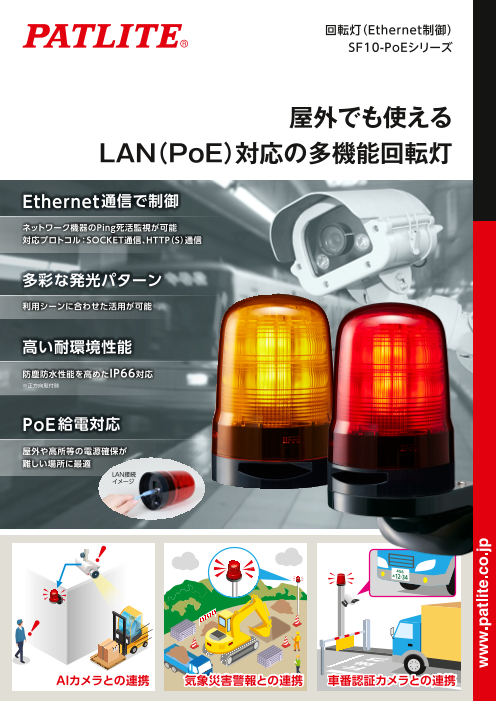

回転灯（Ethernet制御） SF10-PoEシリーズ 屋外でも使える LAN（PoE）対応の多機能回転灯 Ethernet通信で制御 ネットワーク機器のPing死活監視が可能 対応プロトコル：SOCKET通信、HTTP（S）通信 多彩な発光パターン 利用シーンに合わせた活用が可能 高い耐環境性能 防塵防水性能を高めたIP66対応 ※正方向取付時 PoE給電対応 屋外や高所等の電源確保が 難しい場所に最適 LAN接続 イメージ 456 あ12-34 止まれ AIカメラとの連携 気象災害警報との連携 車番認証カメラとの連携

モデルコード 発光パターン 動画で 確認！ SF 10 - P KE B - R 通信コマンドでLEDの 「点灯パターン」「 減光設定」 「半面点灯」の３種類の組み合わせが可能 ●シングルフラッシュ P : PoE（DC48V） R: 赤　 ●低速回転（60回/分） Y: 黄 ●ダブルフラッシュ ●中速回転（120回/分） ●トリプルフラッシュ KE :２点穴取付・Ethernet制御 B : ブザーあり ●高速回転（180回/分） ●サインカーブ 外観図（mm） 正 面 φ100 取付寸法図 LANケーブル RJ-45コネクタ 推奨サイズ 55 配線穴 【RJ-45コネクタ】 （φ20） 12.1mm以内 2-φ6 146 12.1mm 以内 23 設定初期化スイッチ 製品正面 （DIPスイッチ×2極） 9mm以内 銘板 先端から 18mm 9mm以内 ※壁面取付ブラケット使用時は、φ15mmの配 底 面 LANコネクタ（RJ-45、メス） 【 グローブ取外し図 】 線穴を通過でき、コネクタの長さが40mm 以内となるLANケーブルをご使用ください。 仕 様 取付ブラケット 定格電圧 電源入力はPoE（IEEE802.3af）のみ サビ に強い 使用周囲温度 -20 ～ 50℃ 壁面取付ブラケット 壁面取付防水ブラケット （Φ100mm用） （Φ100mm用） 屋内：正方向/横方向/逆方向　 取付場所・方向 SZK-102 SZK-101 屋外：正方向 材質：SUS304 材質：PC 保護等級 IP66 NEMA TYPE 4X, 13　※正方向取付時 音圧 93dB 壁面取付 天井取付ブラケット ブザー 減音 元の音圧より -10dB（コマンド送信時に指定） ブラケットカバー （Φ100mm用） 鳴動パターン 5パターン SZK-104 SZW-101 通信プロトコル SOCKET通信（PNSコマンドによる）、HTTP（S）通信 材質：PC 材質：SPCE 無料サンプル貸出サービス 安心してご使用いただくために ご購入前にサンプル機でお試しいただけます。 ホームページよりお申し込みいただけます。 パトライト　無料サンプル 検 索 https://www.patlite.co.jp/rental/ 受注センター 技術・修理相談窓口：(無料) 価格・納期・商品選定について ご注文・価格・納期等は販売店または 〔受付〕 平日9:00～17:00 〔受付〕 平日9:00～17:00（ 土 ・ 日 ・ 祝受注センターにお問い合わせください 日（平日 12:00～12:45 土・日・祝日・当社休業日を除く） ・ 当 社休業日を除く ） ●カタログに記載の寸法、仕様及び価格などは予告なく変更する場合もございますので、最新の情報については必ず仕様書等でご確認ください。●配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。●カタログ に記載の性能表記は、設置条件により満たされない場合があります。●製品の色調は印刷のため、実際の色と異なって見える場合があります。●価格には消費税、取付工事費等は含まれておりません。●PATLITE、パトライト及び製品名は、株式会社 パトライトの登録商標または商標です。●その他、会社名、製品名などは、一般に各社の登録商標または商標です。 安全に関する 正しく安全にお使いいただくため、 ご注意 ご使用の前に必ず「取扱説明書」をよく お読みのうえ、正しくご使用ください。 大阪本社 〒541-0056 大阪市中央区久太郎町4‒1‒3 東京本社 〒141-0032 東京都品川区大崎1‒6 ‒ 1 三田工場は、国際標準化機構が定める ISO14001（環境マネジメントシステムに 関する規格）の認証を取得しています。 カタログ番号 S-BF02A 2606（SM） ◀
