ワイヤレス コントロールユニット WIOシリーズ

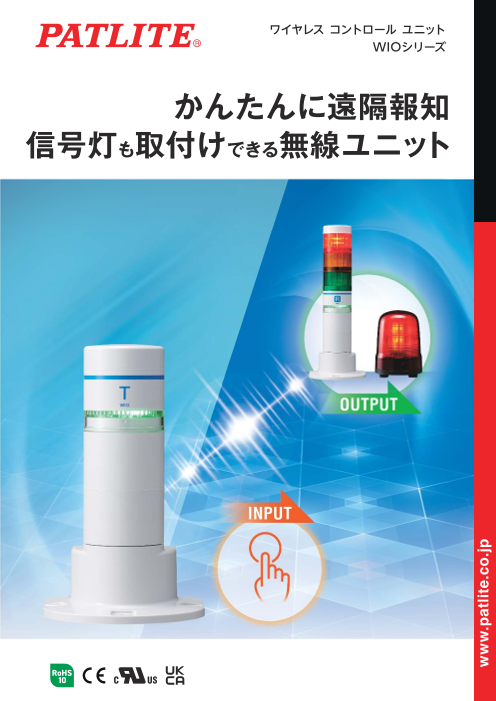

仕　様 ワイヤレス コントロール ユニット WIOシリーズ 送信機 受信機（中継器） 受信機+LEDユニット アンドンキット 型式 WIO-B1T WIO-B1R WIO-B1R-RYG WIO-B1S-001 かんたんに遠隔報知 価格(税抜き) 66,000円 66,000円 77,600円 152,400円 定格電圧 DC12～24V（LEDユニット・ブザーユニット取付時はDC24V） 送信機：7点(うち1点ブザー専用)/無し 入力/出力 1点/5点（無電圧接点出力） 1点/5点（無電圧接点出力） 7点(うち1点ブザー専用)/無し 1点（リレー出力） 1点（リレー出力） 受信機：1点/5点(無電圧接点出力) 信号灯も取付けできる無線ユニット 1点(リレー出力) 保護等級 IP 65（IEC 60529）、TYPE 4X,13（NEMA, UL50E） 正方向 本体寸法/本体取付 Φ60×高さ147mm/M4×3点 取付場所/取付方向 屋内/正方向 無線仕様 通信規格 Bluetooth 5.0（Bluetooth Low Energy） 通信距離 見通し約100m（参考値） 通信構成 送信機:受信機=1:1 グループID設定 最大8グループ設定可能 中継機能 なし あり（最大3台/1グループ） オプション 据置きブラケット LEDユニット LEDユニット（クリアレンズ） 壁面取付ブラケット SZW-003W LR6-E-R/Y/G/B/C LR6-E-RZ/YZ/GZ/BZ SZK-003W､SZK-001U※1 アルミポール POLE22-□AT､POLE22-□AN（SZP-003W取付時のみ使用可能） 赤 白 〈0100/0300/0500/0800/1000〉 黄 青 緑 LEDユニット（マルチカラー） ブザーユニット ACアダプタ 円形ブラケット LR6-E-MZ LR6-BW ADP-001C※4､ADP-002C SZP-001W※2､SZP-002U※2､SZP-003W※2､SZW-001W 可倒ブラケット Lアングル 据置きブラケット SZQ-001W※2 SZL-001※3 SZW-002W ※1 POLE22-□AT､POLE22-□AN取付時のみ使用可能　※2 POLE22-□AN取付時のみ使用可能　※3 POLE22-□AT取付時のみ使用可能　※4 グローバル対応の変換アダプタ付 無 料サンプル貸出サービス 安心してご使用いただくために PWSシリーズ ご購入前にサンプル機でお試しいただけます。 送信機：受信機を N：Nで使用 ホームページよりお申し込みいただけます。 したい場合 パトライト 検 索 https://www.patlite.co.jp/rental/ 受注センター TEL FAX 03-6856-7667 技術・修理相談窓口：(無料)0120-497-090 ご購入・型式についての ご注文・価格・納期等は販売店に 〔受付〕 平日8:45～17:30（平日12:00～12:45・土・日・祝日・当社休業日を除く） お問い合わせください 〔受付〕 平日9:00～17:00（ 土休 ・業 日 ・日 祝を 日除 ・く 当 社お問い合わせ ） ●カタログに記載の寸法、仕様及び価格などは予告なく変更する場合もございますので、最新の情報については必ず仕様書等でご確認ください。●配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。●カ タログに記載の性能表記は、設置条件により満たされない場合があります。●製品の色調は印刷のため、実際の色と異なって見える場合があります。●価格には消費税、取付工事費等は含まれておりません。●PATLITE、パトライト及び製品名 は、株式会社パトライトの登録商標または商標です。Bluetooth®及びBluetooth Low Energyは、米国Bluetooth SIG, INC.の米国ならびにその他の国における商標または登録商標です。その他、会社名、製品名などは、一般に各社の登録商 標または商標です。 安全に関する 正しく安全にお使いいただくため、 ご注意 ご使用の前に必ず「取扱説明書」をよく お読みのうえ、正しくご使用ください。 大阪本社 〒541-0056 大阪市中央区久太郎町4‒1‒3 東京本社 〒141-0032 東京都品川区大崎1‒6 ‒ 1 三田工場は、国際標準化機構が定める ISO14001（環境マネジメントシステム に関する規格）の認証を取得しています。 カタログ番号 S-BC03D 2610（WEB） ◀ www.patlite.co.jp

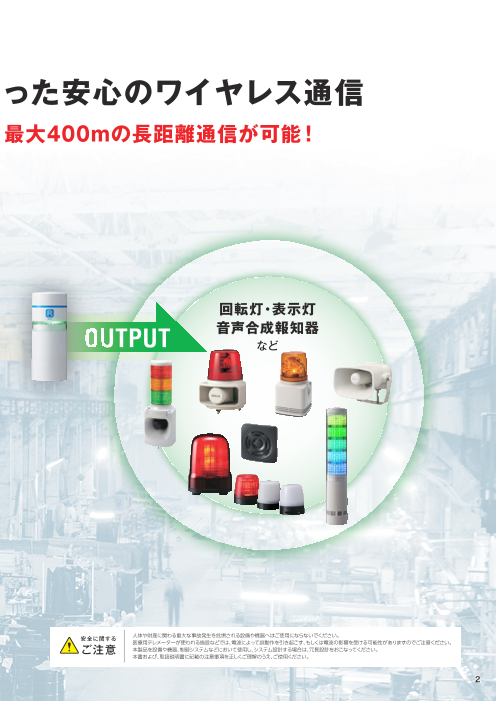

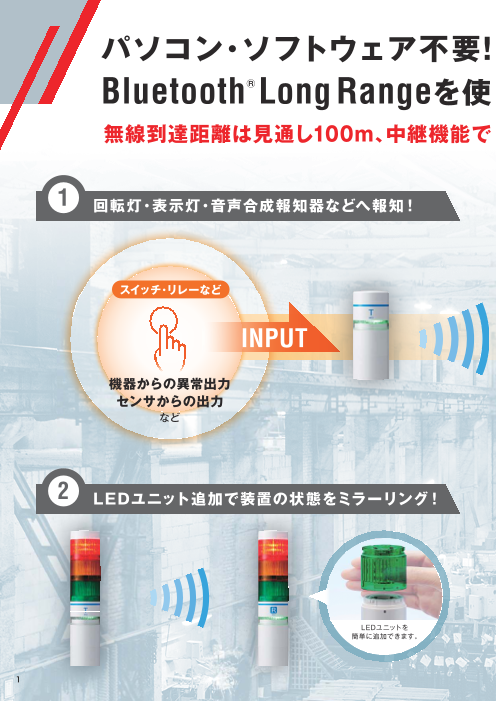

パソコン・ソフトウェア不要！ BluetoothⓇLong Rangeを使 った安心のワイヤレス通信 無線到達距離は見通し100m、中継機能で 最大400mの長距離通信が可能！ 1 回転灯・表示灯・音声合成報知器などへ報知！ スイッチ･リレーなど 回転灯・表示灯 INPUT OUTPUT 音声合成報知器 など 機器からの異常出力 センサからの出力 など 2 LEDユニット追加で装置の状態をミラーリング！ LEDユニットを 簡単に追加できます。 安全に関する 人体や財産に関わる重大な事故発生を危惧される設備や機器へはご使用にならないでください。 医療用テレメーターが使われる施設などでは、電波によって誤動作を引き起こす、もしくは電波の影響を受ける可能性がありますのでご注意ください。 ご注意 本製品を設備や機器、制御システムなどにおいて使用し、システム設計する場合は、冗長設計をおこなってください。 本書および、取扱説明書に記載の注意事項を正しくご理解のうえ、ご使用ください。 1 2

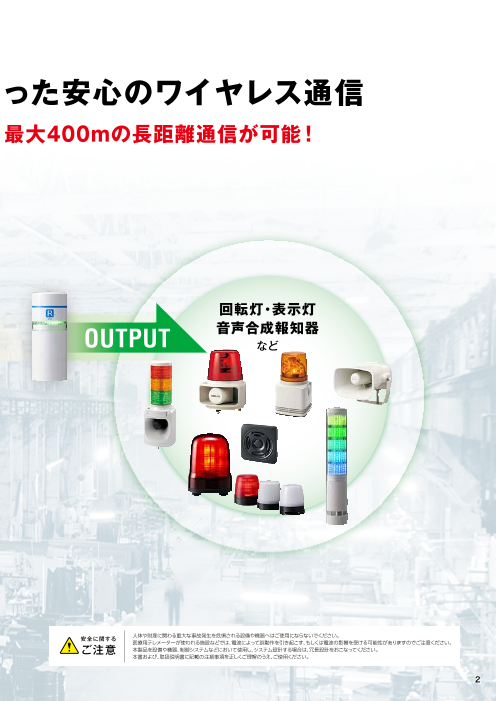

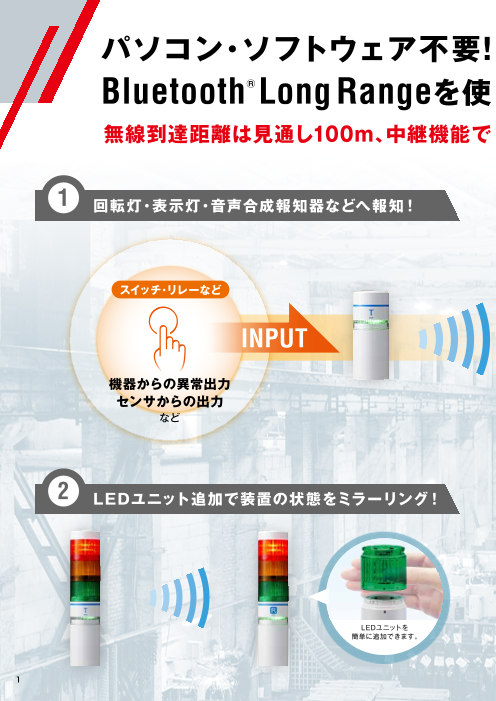

パソコン・ソフトウェア不要！ BluetoothⓇLong Rangeを使 った安心のワイヤレス通信 無線到達距離は見通し100m、中継機能で 最大400mの長距離通信が可能！ 1 回転灯・表示灯・音声合成報知器などへ報知！ スイッチ･リレーなど 回転灯・表示灯 INPUT OUTPUT 音声合成報知器 など 機器からの異常出力 センサからの出力 など 2 LEDユニット追加で装置の状態をミラーリング！ LEDユニットを 簡単に追加できます。 安全に関する 人体や財産に関わる重大な事故発生を危惧される設備や機器へはご使用にならないでください。 医療用テレメーターが使われる施設などでは、電波によって誤動作を引き起こす、もしくは電波の影響を受ける可能性がありますのでご注意ください。 ご注意 本製品を設備や機器、制御システムなどにおいて使用し、システム設計する場合は、冗長設計をおこなってください。 本書および、取扱説明書に記載の注意事項を正しくご理解のうえ、ご使用ください。 1 2

かんたん報知のしくみ プラグ＆プレイでかんたんスタート かんたん設定 電源ONでペアリング完了。設定不要ですぐに使用できます。 本体の設定スイッチでかんたんに設定できます。 無線到達距離は見通し100mです。 グループID設定 入力論理切替 同一エリア内で最大8グループを運用することが Ａ接点入力/Ｂ接点入力の選択が可能です。 WIO WIO 電源 電源 できます。 ON ON レベルモード ワンショットモード 送信機 自動ペアリング 受信機 送信機のON/OFF入力に合わせて受信機または 受信機の出力保持時間を設定(出力保持/12秒出力) 中継器のON/OFF出力を連動させることができます。 することができます。 安心の無線通信 ON OFF ON 送信機 送信機 WIO ON入力 WIO ON入力 BluetoothⓇの長距離通信機能(Long Range)を使用しています。 OFF入力 OFF入力 長距離で安定した通信を可能にします。 受信機 受信機 通信状態をインジケータの色で確認することができます。 （中継器） （中継器） 設定 ON出力 WIO ON出力 出力 WIO 保持 通信状態 アンサーバック OFF出力 ON出力 OFF出力 12秒 出力 12秒 OFF出力 良　好 不安定 切　断 水色点滅 （1秒間） WIO WIO WIO WIO WIO WIO WIO WIO つながる報知機器 送信機 中継器 中継器 受信機 送信機 中継器 受信機 送信機 （通信切断箇所以外は桃色点灯でお知らせ） 光で知らせたい方 音声やブザーで知らせたい方 光と音で知らせたい方 SKS-M1 SKH-M1 SKP-M1 BSV-N BD-24A LKEH-02 LKEH-02FV 中継機能 SF-M1 SL-M1 LFH-12 BDV-15JF BK-24A RT-24※ RT-24VF※ LFH-24 RLR-M1 LR10-02 BKV-31JF EHS-M1 RFT-24 RFV-24F 受信機を中継器として使用することができます※。 LA6-D NE-A NE-M1ATB-M EHV-M1 中継器を設置することで無線到達距離を最大400mまで延長できます。 ※ 受信機のスライドスイッチで切替 最大３台まで設置できます WIO WIO WIO WIO WIO ※電源入力にAC アダプタ（PWS-AD、ADP-001C）を 送信機 中継器 中継器 中継器 受信機 使用することはできません。 こんな使い方も 中継器として使用する場合も受信機同様の出力機能を使用できます。 ▲ここに記載している製品は取扱説明書に配線例を掲載しています。 無電圧接点出力 リレー出力 1a接点 最大電圧： 35V DC 定格電圧 DC30V、3.0A 最大電流： 250mA WIO WIO WIO WIO WIO 送信機 中継器 中継器 中継器 受信機 3 4

かんたん報知のしくみ プラグ＆プレイでかんたんスタート かんたん設定 電源ONでペアリング完了。設定不要ですぐに使用できます。 本体の設定スイッチでかんたんに設定できます。 無線到達距離は見通し100mです。 グループID設定 入力論理切替 同一エリア内で最大8グループを運用することが Ａ接点入力/Ｂ接点入力の選択が可能です。 WIO WIO 電源 電源 できます。 ON ON レベルモード ワンショットモード 送信機 自動ペアリング 受信機 送信機のON/OFF入力に合わせて受信機または 受信機の出力保持時間を設定(出力保持/12秒出力) 中継器のON/OFF出力を連動させることができます。 することができます。 安心の無線通信 ON OFF ON 送信機 送信機 WIO ON入力 WIO ON入力 BluetoothⓇの長距離通信機能(Long Range)を使用しています。 OFF入力 OFF入力 長距離で安定した通信を可能にします。 受信機 受信機 通信状態をインジケータの色で確認することができます。 （中継器） （中継器） 設定 ON出力 WIO ON出力 出力 WIO 保持 通信状態 アンサーバック OFF出力 ON出力 OFF出力 12秒 出力 12秒 OFF出力 良　好 不安定 切　断 水色点滅 （1秒間） WIO WIO WIO WIO WIO WIO WIO WIO つながる報知機器 送信機 中継器 中継器 受信機 送信機 中継器 受信機 送信機 （通信切断箇所以外は桃色点灯でお知らせ） 光で知らせたい方 音声やブザーで知らせたい方 光と音で知らせたい方 SKS-M1 SKH-M1 SKP-M1 BSV-N BD-24A LKEH-02 LKEH-02FV 中継機能 SF-M1 SL-M1 LFH-12 BDV-15JF BK-24A RT-24※ RT-24VF※ LFH-24 RLR-M1 LR10-02 BKV-31JF EHS-M1 RFT-24 RFV-24F 受信機を中継器として使用することができます※。 LA6-D NE-A NE-M1ATB-M EHV-M1 中継器を設置することで無線到達距離を最大400mまで延長できます。 ※ 受信機のスライドスイッチで切替 最大３台まで設置できます WIO WIO WIO WIO WIO ※電源入力にAC アダプタ（PWS-AD、ADP-001C）を 送信機 中継器 中継器 中継器 受信機 使用することはできません。 こんな使い方も 中継器として使用する場合も受信機同様の出力機能を使用できます。 ▲ここに記載している製品は取扱説明書に配線例を掲載しています。 無電圧接点出力 リレー出力 1a接点 最大電圧： 35V DC 定格電圧 DC30V、3.0A 最大電流： 250mA WIO WIO WIO WIO WIO 送信機 中継器 中継器 中継器 受信機 3 4

改善事例 保全担当者への応援依頼 ユーティリティ設備の異常報知 お客様の課題 オペレータで処置できない異常停止の場合、保全担当者を呼び出し 工場の目立たない場所に設置されたユーティリティ設備の異常は たいが、近くにおらず気づいてもらえるまでに時間がかかる。 お客様の課題 気づきにくく、生産設備に影響が出て、初めて気づくケースがある。 ご提案内容 無線で遠隔にいる保全担当者をリアルタイムに呼び出すことが ご提案内容 中継器の使用により無線の到達距離を延長できるため、遠隔の事務所 できます。 への報知が低コストで可能となります。 送信機 無線 無線 無線 WIO-B1T 中継器 中継器 受信機 接点 接点 異常 WIO-B1R WIO-B1R WIO-B1R 無線 + 送信機 受信機 発生 LEDユニット WIO-B1T WIO-B1R + LEDユニット コンプレッサー 死角になる設備の見える化 入庫・搬送時のフォークリフト安全対策 お客様の課題 現場事務所から死角になる設備の稼働状況が確認できず、加工終了や お客様の課題 フォークリフトが近づいていることを歩行者が気づかず、 設備停止に気づくのが遅れ生産性が低下してしまう。 ひやりとするケースがある。 ご提案内容 無線で現場事務所から見える位置に設備の信号灯と連動した信号灯を ご提案内容 フォークリフトがセンサーを通過した時に、歩行者に対して音と光で 増設でき、即アクションが可能になります。 注意喚起を行ない、事故を未然に防ぐことが可能になります。 送信機 死角になる設備 現場事務所でミラーリング 無線 WIO-B1T フォークリフト 接近中！ 接点 センサー ※メッセージ例 送信機 RT-VF型 WIO-B1T 受信機 + WIO-B1R LEDユニット 無線 受信機 WIO-B1R + LEDユニット 5 6

改善事例 保全担当者への応援依頼 ユーティリティ設備の異常報知 お客様の課題 オペレータで処置できない異常停止の場合、保全担当者を呼び出し 工場の目立たない場所に設置されたユーティリティ設備の異常は たいが、近くにおらず気づいてもらえるまでに時間がかかる。 お客様の課題 気づきにくく、生産設備に影響が出て、初めて気づくケースがある。 ご提案内容 無線で遠隔にいる保全担当者をリアルタイムに呼び出すことが ご提案内容 中継器の使用により無線の到達距離を延長できるため、遠隔の事務所 できます。 への報知が低コストで可能となります。 送信機 無線 無線 無線 WIO-B1T 中継器 中継器 受信機 接点 接点 異常 WIO-B1R WIO-B1R WIO-B1R 無線 + 送信機 受信機 発生 LEDユニット WIO-B1T WIO-B1R + LEDユニット コンプレッサー 死角になる設備の見える化 入庫・搬送時のフォークリフト安全対策 お客様の課題 現場事務所から死角になる設備の稼働状況が確認できず、加工終了や お客様の課題 フォークリフトが近づいていることを歩行者が気づかず、 設備停止に気づくのが遅れ生産性が低下してしまう。 ひやりとするケースがある。 ご提案内容 無線で現場事務所から見える位置に設備の信号灯と連動した信号灯を ご提案内容 フォークリフトがセンサーを通過した時に、歩行者に対して音と光で 増設でき、即アクションが可能になります。 注意喚起を行ない、事故を未然に防ぐことが可能になります。 送信機 死角になる設備 現場事務所でミラーリング 無線 WIO-B1T フォークリフト 接近中！ 接点 センサー ※メッセージ例 送信機 RT-VF型 WIO-B1T 受信機 + WIO-B1R LEDユニット 無線 受信機 WIO-B1R + LEDユニット 5 6

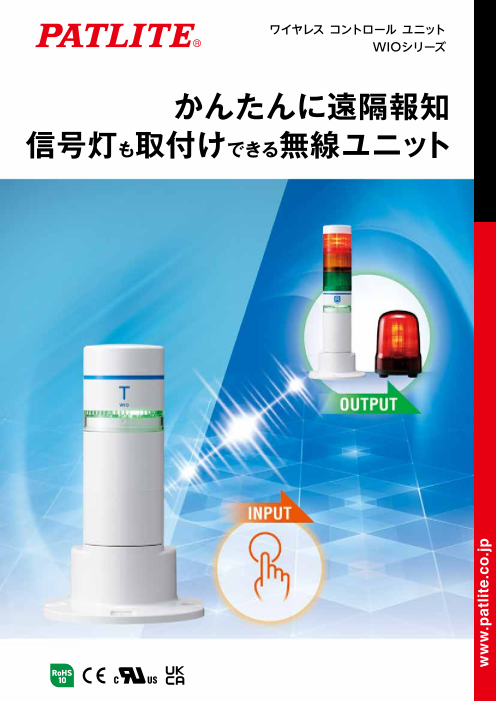

仕　様 ワイヤレス コントロール ユニット WIOシリーズ 送信機 受信機（中継器） 受信機+LEDユニット アンドンキット 型式 WIO-B1T WIO-B1R WIO-B1R-RYG WIO-B1S-001 かんたんに遠隔報知 価格(税抜き) 66,000円 66,000円 77,600円 152,400円 定格電圧 DC12～24V（LEDユニット・ブザーユニット取付時はDC24V） 送信機：7点(うち1点ブザー専用)/無し 入力/出力 1点/5点（無電圧接点出力） 1点/5点（無電圧接点出力） 7点(うち1点ブザー専用)/無し 1点（リレー出力） 1点（リレー出力） 受信機：1点/5点(無電圧接点出力) 信号灯も取付けできる無線ユニット 1点(リレー出力) 保護等級 IP 65（IEC 60529）、TYPE 4X,13（NEMA, UL50E） 正方向 本体寸法/本体取付 Φ60×高さ147mm/M4×3点 取付場所/取付方向 屋内/正方向 無線仕様 通信規格 Bluetooth 5.0（Bluetooth Low Energy） 通信距離 見通し約100m（参考値） 通信構成 送信機:受信機=1:1 グループID設定 最大8グループ設定可能 中継機能 なし あり（最大3台/1グループ） オプション 据置きブラケット LEDユニット LEDユニット（クリアレンズ） 壁面取付ブラケット SZW-003W LR6-E-R/Y/G/B/C LR6-E-RZ/YZ/GZ/BZ SZK-003W､SZK-001U※1 アルミポール POLE22-□AT､POLE22-□AN（SZP-003W取付時のみ使用可能） 赤 白 〈0100/0300/0500/0800/1000〉 黄 青 緑 LEDユニット（マルチカラー） ブザーユニット ACアダプタ 円形ブラケット LR6-E-MZ LR6-BW ADP-001C※4､ADP-002C SZP-001W※2､SZP-002U※2､SZP-003W※2､SZW-001W 可倒ブラケット Lアングル 据置きブラケット SZQ-001W※2 SZL-001※3 SZW-002W ※1 POLE22-□AT､POLE22-□AN取付時のみ使用可能　※2 POLE22-□AN取付時のみ使用可能　※3 POLE22-□AT取付時のみ使用可能　※4 グローバル対応の変換アダプタ付 無 料サンプル貸出サービス 安心してご使用いただくために PWSシリーズ ご購入前にサンプル機でお試しいただけます。 送信機：受信機を N：Nで使用 ホームページよりお申し込みいただけます。 したい場合 パトライト 検 索 https://www.patlite.co.jp/rental/ 受注センター TEL FAX 03-6856-7667 技術・修理相談窓口：(無料)0120-497-090 ご購入・型式についての ご注文・価格・納期等は販売店に 〔受付〕 平日8:45～17:30（平日12:00～12:45・土・日・祝日・当社休業日を除く） お問い合わせください 〔受付〕 平日9:00～17:00（ 土休 ・業 日 ・日 祝を 日除 ・く 当 社お問い合わせ ） ●カタログに記載の寸法、仕様及び価格などは予告なく変更する場合もございますので、最新の情報については必ず仕様書等でご確認ください。●配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。●カ タログに記載の性能表記は、設置条件により満たされない場合があります。●製品の色調は印刷のため、実際の色と異なって見える場合があります。●価格には消費税、取付工事費等は含まれておりません。●PATLITE、パトライト及び製品名 は、株式会社パトライトの登録商標または商標です。Bluetooth®及びBluetooth Low Energyは、米国Bluetooth SIG, INC.の米国ならびにその他の国における商標または登録商標です。その他、会社名、製品名などは、一般に各社の登録商 標または商標です。 安全に関する 正しく安全にお使いいただくため、 ご注意 ご使用の前に必ず「取扱説明書」をよく お読みのうえ、正しくご使用ください。 大阪本社 〒541-0056 大阪市中央区久太郎町4‒1‒3 東京本社 〒141-0032 東京都品川区大崎1‒6 ‒ 1 三田工場は、国際標準化機構が定める ISO14001（環境マネジメントシステム に関する規格）の認証を取得しています。 カタログ番号 S-BC03D 2610（WEB） ◀ www.patlite.co.jp
