表示灯 NE-Aシリーズ

製品カタログ

触れて伝えるタッチセンサ付表示灯

マルチカラーモデルでは、静電容量式タッチセンサ内蔵仕様やブザー仕様があり、様々な用途にご使用いただけます。

このカタログについて

ドキュメント名 表示灯 NE-Aシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 596.7Kb
登録カテゴリ
取り扱い企業 株式会社パトライト (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

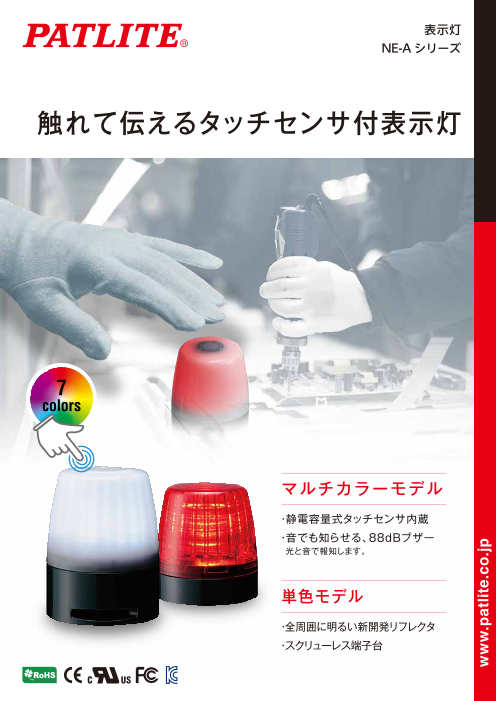

表示灯 NE-A シリーズ N e w 触れて伝えるタッチセンサ付表示灯 7 colors マルチカラーモデル ・静電容量式タッチセンサ内蔵 ・音でも知らせる、88dBブザー 光と音で報知します。 単色モデル ・全周囲に明るい新開発リフレクタ ・スクリューレス端子台 www.patlite.co.jp
