”工具のIoT化” ポカヨケツール TW800 Series

製品カタログ

トルクレンチ・プライヤーレンチ・電動ツールなどのツール(工具)を用いた生産工程で、作業者のミス防止(ポカヨケ)を支援する製品です。

ポカヨケツールは、高い品質が求められる組立工程・加工工程・プレス工程などの生産工程における作業者のミスの防止(ポカヨケ)を支援するIoTツール群です。
弊社のポカヨケ用無線機と組み合わせることで、ポカヨケ対応のトルクレンチ・プライヤーレンチ・チェックペンS(マーキングペン)・電動ツール・リベッタ・グリスガン・検印スタンプ・結束工具などの工具としてご利用いただけます。
ポカヨケツールは、国内・海外の自動車・自動車部品・2輪車・空調・建材などの幅広い業界の工場でご活用いただいており、豊富な導入実績がございますので、ご安心してお使いいただけます。

【掲載製品ラインアップ】

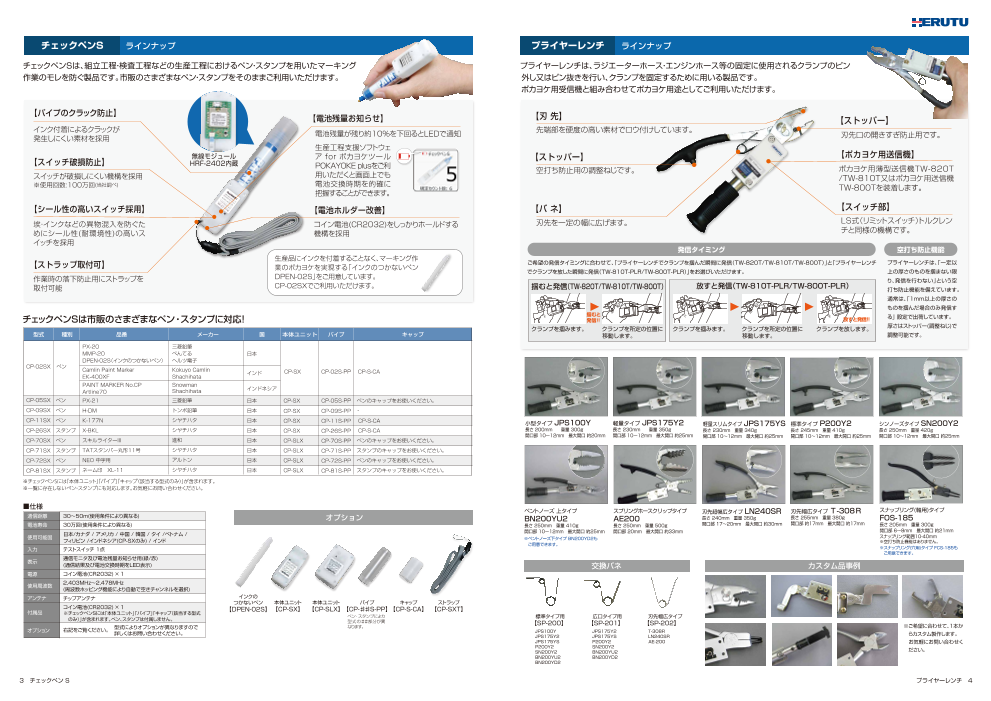

◆プライヤーレンチ
プライヤーレンチは、ラジエーターホース ・エンジンホース等の固定に使用されるアルファクランプのピン外し又はピン抜きを行い、クランプを固定するために用いるツールです。 ポカヨケ受信機と組み合わせてポカヨケ用途としてご利用いただけます。
◆チェックペンS
チェックペンSは、マーキング作業のモレ防止 (ポカヨケ)用のチェックペンです。無線モジュールHRF-2402を内蔵していますので、ポカヨケ用受信機と通信可能です。
◆ポカヨケ用送信機
トルクレンチ/プライヤーレンチ等の様々な種類のツールに取り付けて使用する送信機TW-800Tと、チェックペンS/検印スタンプ等の送信機を取り付ける場所がせまいツール用のモジュールHRF-2402をご用意しています。
◆ポカヨケ用受信機
ポカヨケ用の送信機と組み合わせる受信機です。1点出力からカウント機能付きまで機能も充実し、接続タイプもI/O、RS-232C、LANなど豊富なバリエーションをご用意しています。

●ポカヨケ対応工具の詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。


---------------------------------
関連キーワード:ポカヨケ、ミス防止、モレ防止、工具、安全保護具、員数管理、カウンター、無線モジュール、締結、マーキング、トルクレンチ、プライヤーレンチ、ペン、スタンプ、リベッタ、グリスガン、結束工具、スクリュードライバー、オイルパルスレンチ、インパクトドライバー、インパクトレンチ、ロックタイト ハンドポンプ、ヘルメット、マキタ、中村製作所、瓜生製作所、ヘラマンタイトン、ヘンケルジャパン、シヤチハタ、アルマーク、三菱鉛筆、寺西化学工業、パイロットコーポレーション、ぺんてる、アルトン

関連メディア

このカタログについて

ドキュメント名 ”工具のIoT化” ポカヨケツール TW800 Series
ドキュメント種別 製品カタログ
ファイルサイズ 1.8Mb
登録カテゴリ
取り扱い企業 ヘルツ電子株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

4000

仕様 項 目 TW-800T TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB 使用周波数 2,403MHz ~ 2,478MH(z 周波数ホッピング機能により自動で空きチャンネルを選択) ポカヨケツール 通信 双方向通信 250kbps 入力 リミットスイッチ 1点テストスイッチ 1点 リレー出力 1点(端子台 M3) リレー出力 4点(端子台 M3) リレー出力 1点(端子台 M3) 出力 定格負荷 AC/DC 30V / 0.5A 定格負荷 AC/DC 30V / 0.5A 定格負荷 AC/DC 30V / 0.5A インター RS-232C ×1 RJ- 45イーサネット 10BASE-T又はフェイス 100BASE-TX(自動センス決定) CC-Link IE Field Basic TW-800 Series 受信用LED(緑) 1点 受信用LED(緑) 4点 受信用LED(緑) 1点(ペアリング用照光スイッチと兼用) 受信用LED(緑) 1点(ペアリング用照光スイッチと兼用) 表示 LED 1点(赤/緑) (ペアリング用照光スイッチと兼用)(ペアリング用照光スイッチと兼用) パワー用LED(赤) 1点 パワー用LED(赤) 1点 パワー用LED(赤) 1点 パワー用LED(赤) 1点 通信モニタ用LED(赤) 5点 通信モニタ用LED(橙) 1点 ブザー 圧電ブザー 95dB / 1m 電源 コイン電池(CR2032) × 1 DC 24V ± 20%(DC 19 ~ 28V)(端子台M3) 消費電流 60mA以下 80mA以下 90mA以下 140mA以下 150mA以下 使用環境 温度 : 0 ~ 50℃  湿度 : 80%以下(但し結露なきこと) 外形寸法 34W×71H×17.5Dmm(突起物は除く) 80W×100H×30Dmm(突起物は除く) 130W×100H×30Dmm(突起物は除く) 150W×100H×30Dmm(突起物は除く) 重量 約 40 g 約 250 g 約 430 g 約 450 g 約 500 g アンテナ パターンアンテナ ダイポールアンテナ 電池寿命 約 30万回(使用条件により異なる) 電源スイッチ 1点 電源スイッチ 1点 スイッチ 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 キーボード 付属品 コイン電池(CR2032) × 1 項 目 TW-800R-EXC TW-800R-SC HRF-2402 使用周波数 2,403MHz ~ 2,478MHz(周波数ホッピング機能により自動で空きチャンネルを選択) 項目 仕様 使用周波数 2,403MHz~2,478MHz 通信 双方向通信 250kbps 空中線電力 2.1mW チャンネル数 76ch 無電圧接点入力 6点 無電圧接点入力 3点(Work-Select用) データレート 250kbps入力 (SENSOR 1点/JUDGE 1点/RESET 1点/Work-Select 3点) φ 2.5mm超小型単頭ジャック 変調方式 GFSK 動作電源電圧 DC1.9V~ 3.6V (TW-800R本体側)  リレー出力 1点(端子台 M3) 定格負荷 AC/DC 30V / 0.5A パワートランジスタ出力 2点 消費電流 送信時 : 約 17.0mA 出力 (カウントユニット側) リレー出力 2点(端子台 M3)(PASS 1点/FAIL 1点) (PASS 1点/FAIL 1点) 受信時 : 約 18.5mA            定格負荷 AC/DC 30V / 0.5A 定格負荷 DC 24V / 0.1A 待機時 : Max5.5μA インター 使用環境 温度 : 0 ~ 50℃ 湿度 : 85%以下 ( 但し結露なきこと ) フェイス 外形寸法 15W×2.1H×22Dmm アンテナ チップアンテナ又は外部アンテナを選択 (TW-800R本体側)  受信用LED(緑) 1点(ペアリング用照光スイッチと兼用) インターフェース 〈GP-IO〉入出力 : 最大 7ポート            パワー用LED(赤) 1点 7SEG表示 2桁(27W × 50Hmm/ 1文字) ※入出力ポート及びPWM/ADCとシリアル通信は、一部ポートを共有してい 表示 (カウントユニット側) 7SEG表示 2桁(15W × 27Hmm/ 1文字) JUGDE表示LED(赤/青/黄)  るため重複しての使用は不可となります。            グラフィックLCD 受信(RX)表示LED(赤/青/黄)            JUDGE表示LED(赤/青/黄/緑) ブザー 圧電ブザー 95dB / 1m 圧電ブザー 95dB / 0.1m 電源 DC 24V ± 20%(DC 19 ~ 28V)(端子台M3) AC 100~ 240V(付属のACアダプタ使用) 消費電流 110mA以下 120mA以下 使用環境 温度 : 0 ~ 50℃  湿度 : 80%以下(但し結露なきこと) 外形寸法 218W×100H×30Dmm(突起物は除く) 150W×100H×30Dmm(突起物は除く) 重量 約 750 g 約 250 g TW-800R アンテナ ダイポールアンテナ チップアンテナ TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB 電池寿命 電源スイッチ 1点 スイッチ タッチキー 5点 電源/設定(REG)/設定用6連ディップスイッチ 1点 リセット/設定(UP)/設定(DOWN) ペアリング用照光スイッチ 1点 キーボード 16キー【0】~【9】、【▲】~【▼】、【ESC】~【ENT】、【F1】【、F2】 付属品 ACアダプタ×1 お問い合わせは最寄りの販売店まで TW-800R-EXC TW-800R-SC 〒433-8103 静岡県浜松市北区豊岡町62-1 TEL.053-438-3555 FAX.053-438-3411 URL http://www.herutu.co.jp/ Email info@herutu.co.jp 20180101P
Page2

3000

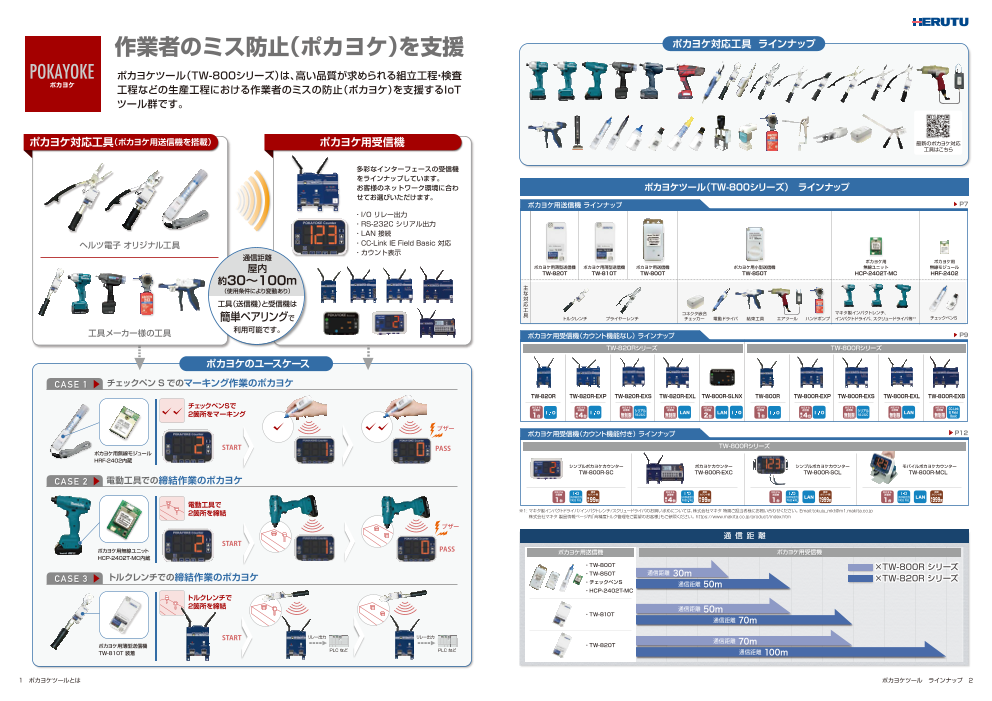

作業者のミス防止(ポカヨケ)を支援 ポカヨケ用送信機 トルクレンチ・プライヤーレンチ・電動ツールなどのツール(工具)を用いる生産工程で、 TW-800T トルクレンチ/プライヤーレンチ等の様々な種類のツールに取り付けて使用する送信機です。 作業者のミス防止(ポカヨケ)を支援する製品です。 電源は交換が簡単なコイン電池(CR2032)を使用しています。低消費のた Options プロテクトカバー めおよそ30万回の使用が可能です。テストスイッチにより通信チェックと バッテリー電圧チェックができます。ケースは壊れにくい素材”ポリプロピ レン”を使用しています。 小型レンチ用 TW-510C-1 LEDにより通信結果をお知らせします。 通信距離 屋内約30m程度 各国の認証取得済み 中・大型レンチ用 TW-510C-2 日本/アメリカ /カナダ/メキシコ/ 通信OK 通信NG タイ/マレーシア/インドネシア/ 参考) 50N以下のレンチは小型レ    ンチ用TW-510C-1をご利用 インド/中国    いただくことをお勧めします。 HRF-2402 チェックペンS/検印スタンプ等の送信機を取り付ける場所がせまいツール用のモジュールです。 トルクレンチ・プライヤーレンチ・ ポカヨケ 日本 / アメリカ / カナダ / メキシコ / タイ / チェックペン(マーキングペン)・ マレーシア / インドネシア / インド / 中国の多様な HRF-2402は多彩なインターフェースを装備した無線モジュールです。 電動ツール・リベッター・ ツール 海外使用 各国の認証取得済みツール ※HRF-2402搭載製品  必要な入出力を装備したインターフェース基板上に実装することにより、 お使いのツールのグリスガン・検印スタンプなどの IoT 化を ツール(工具)としてご利用できます。  日本/アメリカ/カナダのみとなります。 様々なツールに取り付けて使用することができます。※TW-800R-SC  お手伝いします。  日本/アメリカ/カナダのみとなります。 弊社オリジナル商品「チェックペンS」にも内蔵されています。 ポカヨケ用受信機TW-800R-***と通信可能です。   各種ツールメーカー ネット ・I/O リレー出力 様のご協力により、お・双方向通信 安定した ・周波数ホッピング機能 ワーク ・RS-232C シリアル出力 客様でお使いの“ツー ・独自プロトコル採用 無線通信 ・LAN接続対応 ・CC-Link IE Field Basic対応 ルのIoT化”の実現を 通信距離 屋内約30m程度 お手伝いします。 日本・アメリカ・カナダ認証取得済み ※今後認証取得国を拡大予定。 いろいろなツールに内蔵できます。 ツール(ポカヨケ用送信機付き) ポカヨケ用受信機 ポカヨケ用受信機 多彩なインターフェースの受信 TW-800R-*** ポカヨケ用の送信機と組み合わせる受信機です。豊富なバリエーションでお応えします。 機をラインナップしています。 お客様のネットワーク環境に合 1点出力からカウント機能付きまで機能も充実し、接続タイプもI/O、RS-232C、LANなど豊富なバリエーションをご用意しています。 わせてお選びいただけます。 ・I/O リレー出力 ・RS-232C シリアル出力 <ヘルツ電子 オリジナル商品> ・LAN接続 ・CC-Link IE Field Basic対応 通信距離 ・カウント表示 屋内約30m TW-800R (環境により変動あり) ツール(送信機)と受信機は 簡単ペアリングで TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB TW-800R-EXC TW-800R-SC 利用可能です。 <ツールメーカー様商品への対応> 受信機(カウント機能なし) 受信機(カウント機能付き) 瓜生製作㈱/㈱中村製作所/㈱マキタ様のツールにも対応しています。
Page3

1000

“工具のIoT化”ポカヨケツールの豊富なラインナップ。国内・海外の幅広い業界の工場にて、ツール(工具)を用いた作業のモレ防止(ポカヨケ)を支援する IoT ツール群としてご利用いただいています。お客様のツール(工具)に合わせてカスタム対応いたしますので、ご相談ください。 ヘルツ電子 オリジナルツール ラインナップ プライヤーレンチ チェックペンS チェックペンSのパイプを変えるだけで、さまざまなペンをご利用いただけます。パイプを変えるだけでさまざ まなペンをご利用いただけま す。交換方法も簡単。パイプを 外し、ペンに合ったパイプに 変えるだけで完了します。 小型タイプ JPS100Y 軽量タイプ JPS175Y2 軽量スリムタイプ JPS175YS 長さ 200mm  重量 300g 長さ 230mm  重量 350g 長さ 230mm 重量 340g 無線モジュール 開口部 10~12mm 最大開口 約20mm 開口部 10~12mm 最大開口 約25mm 開口部 10~12mm 最大開口 約25mm HRF-2402 ペン対応例内蔵 プライヤーレンチは、ラジエーターホース ・エンジンホース等の固定に使用されるア ルファクランプのピン外し又はピン抜き を行い、クランプを固定するために用いる ツールです。 標準タイプ P200Y2 シンノーズタイプ SN200Y2 ベントノーズ 上タイプ 三菱鉛筆 ぺんてる シヤチハタ ポカヨケ受信機と組み合わせてポカヨケ 長さ 245mm 重量 410g 長さ 250mm 重量 420g BN200YU2 チェックペンSは、マーキング作業のモレ防止 ペイントマーカーPX-20用 ペイントマーカーMMP-20用 乾きまペン K-177N用 開口部 10~12mm 最大開口 約25mm 開口部 10~12mm 最大開口 約25mm 長さ 250mm 重量 410g (ポカヨケ)用のチェックペンです。無線モ CP-02S CP-03S CP-11S 用途としてご利用いただけます。 開口部 10~12mm 最大開口 約25mm ジュールHRF-2402を内蔵していますので、 CP-02Sは、PX-20(三菱鉛筆)、マ CP-03Sは、MMP20(ぺんてる) CP-11Sは、K-177N(シ ヤ チ ハ ポカヨケ用受信機と通信可能です。 ジックインキNo.500(寺西化学工 によるマーキング作業のモレ防止 タ)によるマーキング作業のモレ 空打ち防止機能 業)、M-20PM(パイロットコーポ (ポカヨケ)用のチェックペンで 防止(ポカヨケ)用のチェックペン 本プライヤーレンチは、一定以上の厚さのものを挟まない 表示 LED 1点(赤/緑) で掴んでも発信を行わない空打ち防止機能があります。通 電源 コイン電池(CR2032)×1 レーション)によるマーキング作 す。 です。 常1mm以上の厚さがないと発信しないように設定し、出 荷しています。 使用周波数 2,403MHz ~ 2,478MHz 業のモレ防止(ポカヨケ)用の ・外形寸法 ・外形寸法 通信距離 屋内約30m程度(環境により異なります) チェックペンです。  長さ 約135mm 厚さ 31mm  長さ 約125mm 厚さ 31mm 刃 先 適合法規 2.4GHz小電力データ通信システム ・重量 約80g ・重量 約80g ・外形寸法 (外形寸法、重量にペン含まず) (外形寸法、重量にペン含まず) 先端部を硬度の高い素材 証明規則第2条第1項第19号の無線設備  長さ 約135mm 厚さ 31mm でロウ付けしています。 無線設備規則第49条の20第1項 ・重量 約80g バ ネ 電池寿命 約30万回(使用条件により異なります) (外形寸法、重量にペン含まず) 刃先を一定の幅に ベントノーズ 下タイプ 刃先超幅広タイプ LN240SR 刃先幅広タイプ T-308R 広げます。 BN200YD2 長さ 240mm 重量 350g 長さ 255mm 重量 380g 市販のさまざまなペンに対応! (日本のペンの場合 ) 長さ 250mm 重量 410g 開口部 17~20mm 最大開口 約30mm 開口部 約17mm 最大開口 約17mm 開口部 10~12mm 最大開口 約25mm さまざまなペンで使用可能です。 型式 品番 ペンメーカー オプション PX-20 三菱鉛筆 発信タイミング CP-02S マジックインキ No.500 寺西化学工業 ストッパー M-20PM パイロットコーポレーション ストッパー 刃先口の開きすぎ防止 プライヤーレンチでアルファクランプを掴んだ瞬間 CP-03S MMP-20 ぺんてる 用です。 空打ち防止用の 調整ねじです。 に発信します。アルファクランプを掴むとプライヤー CP-05S PX-21 三菱鉛筆 送信機 レンチのヘッド部分に一定の力が掛かります。ヘッド CP-06S 400FX シヤチハタ TW-800Tを装着します。 パイプ キャップ部分に力が掛かるとトルクレンチ同様な機構になっ CP-07S WBMK-M パイロットコーポレーション スイッチ部 掴むと CP-**S-PP (共通) LS式(リミットスイッチ) ているため、内部リミットスイッチを叩き送信機が発 発信!! CP-08S #600 アルトン ペンにより CP-S-CA トルクレンチと同様の機 プライヤーレンチを開きます。信する仕組みとなっています。 アルファクランプを挟み、所定の位置に移動します。 CP-11S K-177N シヤチハタ 型式の**部分が 構です。 異なります。 ※海外のペンにも対応します。ご相談ください。 標準タイプ用 広口タイプ用 刃先幅広タイプ 【SP-200】 【SP-201】 【SP-202】 ポカヨケ用無線モジュール HRF-2402 日本・アメリカ・カナダ認証取得済み ポカヨケ用受信機と通信可能 JPS100Y SN200Y2 JPS175Y2 SN200Y2 T-308R JPS175Y2 BN200YU2 JPS175YS BN200YU2 JPS175YS BN200YD2 P200Y2 BN200YD2 LN240SR 特徴 P200Y2 ■2.4GHz帯を使用した小型の送受信モジュールです。 ■通信距離は屋内約30m程度です。 オーダー ■インターフェースとしてシリアル通信(UART/SPI)及びパラレル通信(PWM/ADC/IO)を装備しています。 メイド品 ■モジュール単体で日本の電波法認証・アメリカFCC/カナダIC認証を取得しています。今後、認証取得国を拡大していきます。 ■低消費電力のため、コイン電池や乾電池などで駆動できます。 (事例) ■アンテナはチップアンテナ仕様および外部アンテナ仕様を選択してご利用できます。 ■独自の通信プロトコルを内蔵していますので、通信に係る開発工数を大幅に削減できます。 1本からお作り致します。お気軽にお問い合わせ下さい。 ■お客様のご要望に応じたインターフェース基板の製作を承ります。また、本モジュールとインターフェース基板の組立・検査を行い納品いたします。
Page4

2000

国内・海外の幅広い業界の工場にて、ツール(工具)を用いた作業のモレ防止(ポカヨケ)を支援する IoT ツール群として ご利用いただいています。お客様のツール(工具)に合わせてカスタム対応いたしますので、ご相談ください。 ポカヨケ用受信機(カウント機能なし)ラインナップ ポカヨケ用受信機(カウント機能付き)ラインナップ 1点出力タイプ 4点出力タイプ RS232Cシリアル出力タイプ シンプルポカヨケカウンター ポカヨケカウンター TW-800R TW-800R-EXP TW-800R-EXS TW-800R-SC TW-800R-EXC 対応する送信機 対応する送信機 I / O I / O シリアル(RS-232C) 1台 最大4台 対応する送信機 対応する送信機 対応する送信機 1台 最大4台 無制限 カウント残数 カウント残数 ※ポカヨケ用送信機から信号を受信すると ※ポカヨケ用送信機から  カウントダウンされます。  信号を受信すると  カウントダウンされます。 出力データフォーマット プリアンブル STX 送信機 締結情報 ETX チェック 工程A 工程B 工程C 工程A 工程B 工程CID番号 テストスイッチ電池情報 サム ワーク ワーク ワーク ワーク 作業 スタート ワーク 作業ジャッジ リセット スタート ワーク ジャッジ リセット LAN接続タイプ CC-Link IE Field Basic 対応 TW-800R-**用共通 オプション TW-800R-EXL TW-800R-EXB ワークの作業内容(例) ワークの作業内容(例) LAN CC-Link IEField Basic 規定カウント数 2回 規定カウント数 3回 2回 4回 2回 対応する送信機 対応する送信機 ツールタイマー ツールタイマー 無制限 無制限 (ツール毎の作業時間) (タイマー機能なし) (ツール毎の作業時間) 10秒 5秒 15秒 5秒2.4GHz外部アンテナ ACアダプタ ワークタイマー 【ADB24050-C】 (タイマー機能なし) ワークタイマー 【MB-13F】 (ワークにかかる作業時間) (ワークにかかる作業時間) 40秒 (ケーブル1.5m) 作業 作業 TW-800R-EXS用 オプション スタート ジャッジ スタート ジャッジ 規定カウント数分作業すると カウント残数が"0"になり "PASS"とジャッジされます。 規定カウント数/ツールタイマー /ワークタイマーの RS-232-Cストレート 3つの条件の全て又は一部の条件により出力データフォーマット "PASS"もしくは"FAIL" 送信機 締結情報 チェック ケーブル(1.8m) とジャッジされます。プリアンブル STX ID番号 テストスイッチ電池情報 ETX サム 【6232-9F9F-06】 PASS PASS FAIL 【認証取得国】日本 / アメリカ /カナダ/メキシコ/タイ/マレーシア/インドネシア/インド/中国 ブザー ブザー ブザー リレー出力 リレー出力 リレー出力 TW-800R-EXC用 オプション TW-800R-SC用 オプション 設定できる 1ワークあたり最大99回 設定できる規定カウント数 1ワークあたり最大99回 規定カウント数 (全ツールの合計) ※ただし、オプションの「Work-Select用入力ケーブル」 選択できるワークの数 1種類  を使用することにより、最大8種類のワークを選択で 選択できるワークの数 最大8種類  きるようになります。 設定されたタイマーでリセット リセット方法 設定されたタイマーでリセット リセット方法 外部からの信号によりリセット Work-Select用スイッチBOX Work-Select用 JUDGE用 卓上スタンド Work-Select用 ツールを使用する順番を管理可能(シーケンス機能)その他 ブザー音量調整可能 その他 TW-WS-01 入力ケーブル 出力ケーブル TW-SCDS01 スイッチBOX 言語選択可能(日本語/英語) TW-SC24-4 TW-SC35-3 TW-WS-02 【認証取得国】 日本/アメリカ/カナダ 【認証取得国】 日本/アメリカ/カナダ/メキシコ/タイ/マレーシア/インドネシア/インド/中国
