【ポカヨケ事例集付き】「コネクタの半嵌合防止」「ネジロック剤の塗布忘れ防止」「ネジ締結時のデータ（トルク値・角度値など）」等の最新のポカヨケ事例を追加！　”作業モレ防止IoTツール”　ポカヨケツール

カスタム品対応 お客様のご要望に合わせて、ポカヨケツールのカスタム製作をします。 ご希望の製品が見つからない場合や、製品のカスタマイズのご希望がございましたら、お気軽にお問い合わせください。 事例紹介 作業工具の校正忘れの防止 工程呼び出し・ポカヨケ統合システム ▶納入先 : 自動車メーカー様 ▶納入先 : 自動車メーカー様 TW-800 Series 2点式リモコン (カスタム品) 1点出力タイプ 8点式リモコン (カスタム品) LAN 接続タイプ ポカヨケ用送信機 ポカヨケ用送信機 小型生産管理表示装置 ポカヨケ用受信機 TW-800T TW-800R (カスタム品) TW-800R-EXL ①当社製小型生産管理表示装置SD-4をカスタマイズし、トル ①工程呼び出し用のリモコンとポカヨケ用送信機からのデータ クレンチの校正タイミングを管理する作業カウント表示装 を同じポカヨケ用受信機で処理できるよう、当社製リモートコ 置を開発。 ントロール（RCシリーズ）とポカヨケツールの無線通信プロト 詳細 ②ポカヨケ用受信機に作業カウント表示装置を接続し、「トル 詳細 コルを共通化。 クレンチでの締結回数」が「校正を必要とする回数（最大 ②工程呼び出し用のリモコンは、当社製リモートコントロール 9999万回まで設定可能）」に到達するまでの間、PLCへカ （RCシリーズ）の2点式・4点式・6点式・8点式リモコンに加え、 ウント実績を出力する仕組みを開発。 大きなボタンを使用したタイプのリモコンをカスタム開発。 電動ツールのポカヨケ対応 多品種生産工程におけるマーキングのポカヨケ ▶納入先 : 自動車メーカー様 ▶納入先 : 建設機械メーカー様 Work-Select用 シンプルポカヨケカウンター(カスタム品) スイッチBOX(カスタム品) ①電動ツールの限られたスペースに合わせた専用無線基板を ①多品種生産工程で最大26種類のワーク(車種)を選択できる 設計・開発。 ように、Work-Select用スイッチBOX TW-WS-02のハード ウェア及びシンプルポカヨケカウンターTW-800R-SCLの 詳細 ②無線基板の電源を電動ツールから供給。 詳細 ソフトウェアを改造。 ③トルクレンチでの締結作業のポカヨケでご利用中のポカヨ ②2週間という短納期のご要望であったため、早く・安く実現で ケ用受信機をそのまま活用するため、無線基板にポカヨケ きる実現方法を採用。 ツールの無線通信プロトコルを実装。 詳しいカスタム品事例は 最新のポカヨケ対応 ポカヨケ対応工具の こちらをご覧ください。 工具はこちら YouTubeはこちら お問い合わせは最寄りの販売店まで 〒433-8104 静岡県浜松市中央区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 202605000P

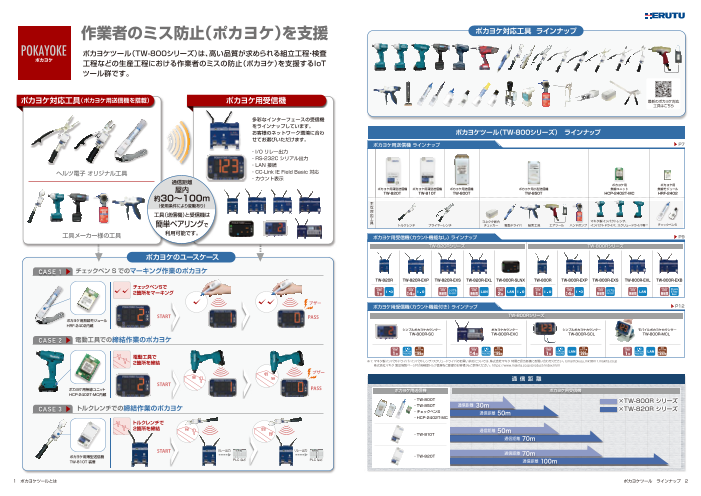

作業者のミス防止（ポカヨケ）を支援 ポカヨケ対応工具 ラインナップ ポカヨケツール（TW-800シリーズ）は、高い品質が求められる組立工程・検査 工程などの生産工程における作業者のミスの防止（ポカヨケ）を支援するIoT ツール群です。 ポカヨケ対応工具（ポカヨケ用送信機を搭載） ポカヨケ用受信機 最新のポカヨケ対応 工具はこちら 多彩なインターフェースの受信機 をラインナップしています。 お客様のネットワーク環境に合わ ポカヨケツール（TW-800シリーズ）　ラインナップ せてお選びいただけます。 ポカヨケ用送信機 ラインナップ ▶ P7 ・I/O リレー出力 ・RS-232C シリアル出力 ・LAN 接続 ヘルツ電子 オリジナル工具 ・CC-Link IE Field Basic 対応 ・カウント表示 通信距離 ポカヨケ用 ポカヨケ用 屋内 ポカヨケ用薄型送信機 ポカヨケ用薄型送信機 ポカヨケ用送信機 ポカヨケ用小型送信機 無線ユニット 無線モジュール TW-820T TW-810T TW-800T TW-850T HCP-2402T-MC HRF-2402 約30～100m （使用条件により変動あり） 主 な 対 工具（送信機）と受信機は 応 工 簡単ペアリング 具 コネクタ嵌合 マキタ製インパクトレンチ、 で トルクレンチ プライヤーレンチ チェッカー 電動ドライバ 結束工具 エアツール ハンドポンプ インパクトドライバ、スクリュードライバ等※1 チェックペンS 工具メーカー様の工具 利用可能です。 ポカヨケ用受信機（カウント機能なし） ラインナップ ▶ P9 TW-820Rシリーズ TW-800Rシリーズ ポカヨケのユースケース C A SE 1 ▶ チェックペンSでのマーキング作業のポカヨケ TW-820R TW-820R-EXP TW-820R-EXS TW-820R-EXL TW-800R-SLNX TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB チェックペンSで ２箇所をマーキング ブザー ポカヨケ用受信機（カウント機能付き） ラインナップ ▶ P12 START PASS TW-800Rシリーズ ポカヨケ用無線モジュール HRF-2402内蔵 シンプルポカヨケカウンター ポカヨケカウンター シンプルポカヨケカウンター モバイルポカヨケカウンター TW-800R-SC TW-800R-EXC TW-800R-SCL TW-800R-MCL C A SE 2 ▶ 電動工具での締結作業のポカヨケ 電動工具で ２箇所を締結 ※1: マキタ製インパクトドライバ/インパクトレンチ/スクリュードライバのお買い求めについては、株式会社マキタ 特需ご担当者様にお問い合わせください。 Email:tokuju_mkt@m1.makita.co.jp 　　 株式会社マキタ 製品情報ページ内「高精度トルク管理をご要望のお客様」もご参照ください。 https://www.makita.co.jp/product/index.html ブザー 通 信 距 離 START ポカヨケ用無線ユニット PASS ポカヨケ用送信機 ポカヨケ用受信機 HCP-2402T-MC内蔵 ・TW-800T 通信距離 30m ×TW-800R シリーズ C A SE 3 ▶ トルクレンチでの締結作業のポカヨケ ・TW-850T ・チェックペンS 通信距離 50m ×TW-820R シリーズ ・HCP-2402T-MC トルクレンチで ２箇所を締結 通信距離 50m ・TW-810T 通信距離 70m START リレー出力 リレー出力 通信距離 ポカヨケ用薄型送信機 ・TW-820T 70m TW-810T 装着 PLC など PLC など 通信距離 100m 1　ポカヨケツールとは ポカヨケツール　ラインナップ　2

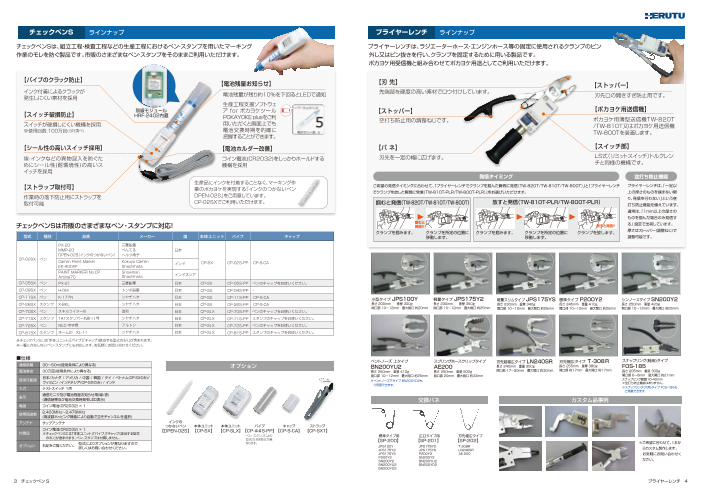

チェックペンS ラインナップ プライヤーレンチ ラインナップ チェックペンSは、組立工程・検査工程などの生産工程におけるペン・スタンプを用いたマーキング プライヤーレンチは、ラジエーターホース・エンジンホース等の固定に使用されるクランプのピン 作業のモレを防ぐ製品です。市販のさまざまなペン・スタンプをそのままご利用いただけます。 外し又はピン抜きを行い、クランプを固定するために用いる製品です。 ポカヨケ用受信機と組み合わせてポカヨケ用途としてご利用いただけます。 【パイプのクラック防止】 【電池残量お知らせ】 【刃 先】 【ストッパー】 インク付着によるクラックが 先端部を硬度の高い素材でロウ付けしています。 発生しにくい素材を採用 電池残量が残り約10%を下回るとLEDで通知 刃先口の開きすぎ防止用です。 生産工程支援ソフトウェ 無線モジュール ア.for.ポカヨケツール 【スイッチ破損防止】 【ストッパー】 【ポカヨケ用送信機】 HRF-2402内蔵 POKAYOKE plusをご利 空打ち防止用の調整ねじです。 ポカヨケ用薄型送信機TW-820T スイッチが破損しにくい機構を採用 用いただくと画面上でも /TW-810T又はポカヨケ用送信機 ※使用回数:100万回(当社調べ) 電池交換時期を的確に TW-800Tを装着します。 把握することができます。 【シール性の高いスイッチ採用】 【電池ホルダー改善】 【バ ネ】 【スイッチ部】 埃・インクなどの異物混入を防ぐた コイン電池(CR2032)をしっかりホールドする 刃先を一定の幅に広げます。 LS式（リミットスイッチ）トルクレン めにシール性(耐環境性)の高いス 機構を採用 チと同様の機構です。 イッチを採用 発信タイミング 空打ち防止機能 生産品にインクを付着することなく、マーキング作 【ストラップ取付可】 ご希望の発信タイミングに合わせて、「プライヤーレンチでクランプを掴んだ瞬間に発信（TW-820T/TW-810T/TW-800T）」と「プライヤーレンチ プライヤーレンチは、「一定以 業のポカヨケを実現する「インクのつかないペン でクランプを放した瞬間に発信（TW-810T-PLR/TW-800T-PLR）」をお選びいただけます。 上の厚さのものを掴まない限 作業時の落下防止用にストラップを DPEN-02S」をご用意しています。 り、発信を行わない」という空 取付可能 CP-02SXでご利用いただけます。 掴むと発信（TW-820T/TW-810T/TW-800T） 放すと発信（TW-810T-PLR/TW-800T-PLR） 打ち防止機能を備えています。 通常は、「1mm以上の厚さの ものを掴んだ場合のみ発信す チェックペンSは市販のさまざまなペン・スタンプに対応! 掴むと 発信！！ 放すと発信!! る」 設定で出荷しています。 クランプを掴みます。 クランプを所定の位置に クランプを掴みます。 クランプを所定の位置に クランプを放します。 厚さはストッパー(調整ねじ)で 型式 種別 品番 メーカー 国 本体ユニット パイプ キャップ 移動します。 移動します。 調整可能です。 PX-20 三菱鉛筆 MMP-20 ぺんてる 日本 DPEN-02S（インクのつかないペン） ヘルツ電子 CP-02SX ペン Camlin Paint Marker Kokuyo Camlin インド CP-SX CP-02S-PP CP-S-CA EK-400XF Shachihata PAINT MARKER No.CP Snowman Artline70 Shachihata インドネシア CP-05SX ペン PX-21 三菱鉛筆 日本 CP-SX CP-05S-PP ペンのキャップをお使いください。 CP-09SX ペン H-DM トンボ鉛筆 日本 CP-SX CP-09S-PP - CP-11SX ペン K-177N シヤチハタ 日本 CP-SX CP-11S-PP CP-S-CA 小型タイプ JPS100Y 軽量タイプ JPS175Y2 軽量スリムタイプ JPS175YS 標準タイプ P200Y2 シンノーズタイプ SN200Y2 CP-26SX スタンプ X-BKL シヤチハタ 日本 CP-SX CP-26S-PP CP-S-CA 長さ 200mm　　重量 300g 長さ 230mm　　重量 350g 長さ 230mm　重量 340g 長さ 245mm　重量 410g 長さ 250mm　重量 420g 開口部 10～12mm　最大開口 約20mm 開口部 10～12mm　最大開口 約25mm 開口部 10～12mm　最大開口 約25mm 開口部 10～12mm　最大開口 約25mm 開口部 10～12mm　最大開口 約25mm CP-70SX ペン スキルライターIII 進和 日本 CP-SLX CP-70S-PP ペンのキャップをお使いください。 CP-71SX スタンプ TATスタンパー丸形11号 シヤチハタ 日本 CP-SLX CP-71S-PP スタンプのキャップをお使いください。 CP-72SX ペン NEO 中字用 アルトン 日本 CP-SLX CP-72S-PP ペンのキャップをお使いください。 CP-81SX スタンプ ネーム印　XL-11 シヤチハタ 日本 CP-SLX CP-81S-PP スタンプのキャップをお使いください。 ※チェックペンSには「本体ユニット「」パイプ「」キャップ（該当する型式のみ）」が含まれます。 ※一覧に存在しないペン・スタンプにも対応します。お気軽にお問い合わせください。 ■仕様 ベントノーズ 上タイプ スプリングホースクリップタイプ 刃先超幅広タイプ LN240SR 刃先幅広タイプ Ｔ-308Ｒ スナップリング(軸用)タイプ 通信距離 30～50m(使用条件により異なる) オプション BN200YU2 AE200 長さ 240mm　重量 350g 長さ 255mm　重量 380g FOS-185 電池寿命 30万回(使用条件により異なる) 長さ 250mm　重量 410g　 長さ 250mm　重量 500g 開口部 17～20mm　最大開口 約30mm 開口部 約17mm　最大開口 約17mm 長さ 205mm　重量 300g 開口部 10～12mm　最大開口 約25mm 開口部 20mm　最大開口 約33mm 開口部 6～8mm　最大開口 約21mm 使用可能国 日本/カナダ / アメリカ / 中国 / 韓国 / タイ / ベトナム(CP-SXのみ)/ フィリピン /インドネシア(CP-SXのみ) / インド ※ベントノーズ下タイプ BN200YD2も スナップリング範囲10-40mm 　ご用意できます。 ※空打ち防止機能はありません。 入力 テストスイッチ 1点 ※スナップリング(穴用)タイプ FCS-185も 　ご用意できます。 表示 通信モニタ及び電池残量お知らせ用(緑/赤) (通信結果及び電池交換時期をLED表示) 交換バネ カスタム品事例 電源 コイン電池(CR2032) × 1 使用周波数 2,403MHz～2,478MHz (周波数ホッピング機能により自動で空きチャンネルを選択) アンテナ チップアンテナ インクの つかないペン 本体ユニット 本体ユニット パイプ キャップ ストラップ コイン電池(CR2032) × 1 付属品 【DPEN-02S】【CP-SX】 【CP-SLX】【CP-♯♯S-PP】【CP-S-CA】 【CP-SXT】 ※チェックペンSには「本体ユニット」「パイプ」「キャップ（該当する型式 　のみ）」が含まれます。ペン、スタンプは付属しません。 ペン・スタンプにより 標準タイプ用 広口タイプ用 刃先幅広タイプ 型式の♯♯部分が異 【SP-200】 【SP-201】 【SP-202】 オプション 右記をご覧ください。 型式によりオプションが異なりますので なります。 ※ご希望に合わせて、1本か 詳しくはお問い合わせください。 ＪＰＳ１００Ｙ ＪＰＳ１７５Ｙ２ T-308R ＪＰＳ１７５Ｙ２ ＪＰＳ１７５ＹＳ ＬＮ２４０ＳＲ らカスタム製作します。 ＪＰＳ１７５ＹＳ Ｐ２００Ｙ２ AE-200 　お気軽にお問い合わせく Ｐ２００Ｙ２ ＳＮ２００Ｙ２ ＳＮ２００Ｙ２ ＢＮ２００ＹＵ２ ださい。 ＢＮ２００ＹＵ２ ＢＮ２００ＹＤ２ ＢＮ２００ＹＤ２ 3　チェックペン S プライヤーレンチ　4

ポカヨケ用無線ユニット HCP-2402T-MC コネクタの半嵌合防止用チェッカー HCP-2402T-MCは、ポカヨケ用受信機と通信可能な無線ユニットです。 工場に豊富な導入実績のあるチェックペンSに搭載されている「ポカヨケ用無線モジュールHRF-2402」に コネクタ嵌合チェッカー ワイヤーハーネス用コネクタ嵌合のポカヨケ インターフェース基板を付加し、工具に組み込みやすい形でご提供します。 ワイヤーハーネスのコネクタ嵌合作業においてコネク ポカヨケ用無線モジュール タ同士がロックしていることを検知して、作業実績を無 ポカヨケ用小型送信機 ユニット構成 HCP-2402T-MC内蔵 線発信します。 TW-850T インターフェース基板 コネクタ同士がロックした状態の お客様がお使いのコネクタに合わせてカスタム製作し 形状に合わせて個々に製作 ペアリング用スイッチ ます。 + LEDモニタ = コネクタ嵌合チェッカーが発信する仕組み アンテナ ■仕様 ポカヨケ用 無線モジュール 入力 ポカヨケ用無線ユニット 外形寸法 28W × 55H × 32D mm HRF-2402 HCP-2402T-MC 重量 約 45 g コネクタ同士がロックし 無電圧接点 1点 入力 ている場合、コネクタ嵌 ( ロック状態のコネクタをはめ込むことで発信 ) ■仕様 合チェッカーがコネクタ 表示 通信モニタ及び電池残量お知らせ用 (緑 /赤 ) 1 点 外形寸法 にしっかり嵌まり、リミット 20W × 30H × 6.4D mm（突起物は除く） 電源 コイン電池 (CR2032) × 1 スイッチをオンして発信。 使用可能国 日本 / カナダ / アメリカ / 中国 / 韓国 / 台湾 / タイ / ベトナム / フィリピン / インドネシア / インド 入力 無電圧接点 1点 表示 通信モニタ用 (緑 /赤 ) 1 点 引っ張りチェッカー　 基板用コネクタ嵌合のポカヨケ　PC-01 電源 DC 2.2 V ～ 6.0 V 基板のコネクタ嵌合作業において、コネクタを一定 ●通信距離は屋内約30～50m程度です。(使用条件により異なる) の力で引っ張り、コネクタが抜けないことを検知し 特長 ●ペアリング用スイッチ、LEDモニタ、アンテナ、入力を装備していますので、組込ユニットとしてご利用できます。 て、作業実績を無線発信します。 お客様がお使いのコネクタに合わせてカスタム製作 ●独自の通信プロトコルを内蔵していますので、通信に係る開発工数を大幅に削減できます。 します。 コネクタの形状に合わせて個々に製作 【HCP-2402T-MC内蔵可能なインパクトドライバ/インパクトレンチ/スクリュードライバ型式】 後付で ●日本国内 ・インパクトドライバ TDA040D/TDA070D/TDA100D/TDA140D 引っ張りチェッカーが発信する仕組み ・インパクトレンチ TWA070D/TWA100D/TWA140D/TWA190D ■仕様 内蔵可能 ・スクリュードライバ FT024FD/FT060FD/FT060TD/FT120TD 外形寸法 16.8W × 12.5H × 12.5D mm ・スクリュードライバ アングルタイプ　FL020FD/FL063FD インパクトドライバ ※上記以外のスクリュードライバ　FT***FD/FL***FDについては、ポカヨケ用送信機 重量 約 135 g コネクタが基板にロッ TW-800Tの後付でポカヨケ対応可能です。 インパクトレンチ クしている場合、引っ 無電圧接点 1点 スクリュードライバ ●海　外 ・インパクトドライバ DTDA040/DTDA070/DTDA100/DTDA140 入力 ( 一定の力で引っ張られることで発信 ) 張りチェッカーを用い ・インパクトレンチ DTWA070/DTWA100/DTWA140/DTWA190 ※内部スプリング変更により調整可 て一定の力で引っ張っ ※マキタ製インパクトドライバ/インパクトレンチ/スクリュードライバのお買い求めについては、株式会社マキタ特需ご担当者様にお問い合わせください。 Email:tokuju_mkt@m1.makita.co.jp ると、リミットスイッチ 　株式会社マキタ製品情報ページ内「高精度トルク管理をご要望のお客様」もご参照ください。 https://www.makita.co.jp/product/index.html 表示 通信モニタ及び電池残量お知らせ用 (緑 /赤 ) 1 点 をオンして発信。 電源 コイン電池 (CR2032) × 1 エアツール変換BOX TFC-52-850 TFC-52-850は、シャットオフタイプのボルト・ナット締め付け用エアツールに後付けすることで、エアツールでの ポカヨケ用小型送信機アタッチメント TFC-39-850 締結作業のポカヨケを可能とする製品です。 TFC-39-850は、トルクアップ信号を出力する電動ドライバに後付けすることで、電動ドライバでの エアツール接続図 締結作業のポカヨケを可能とする製品です。 特長 変換BOXは電源不要です。 シャットオフタイプ 後加工可能なコネクタ エアツール (ペンチ等で圧着可能 ) アタッチメント接続図 ●プレッシャーコントローラで排圧検知レベルを調整します。 変換BOX ●空電リレーを内蔵しています。 ※写真のエアツールは瓜生製作株式会社製「UAT」シリーズです。 簡単装着 ●ポカヨケ用小型送信機TW-850Tを搭載しているため、電池 交換が容易です。また、通信状況をLED・ブザーでお知らせし ■仕様 ポカヨケ用 小型送信機 ます。 外形寸法 70W × 127H × 35D mm ( 突起物は除く ) TW-850T ●エアツールからのシャットオフ排圧チューブ(φ4)を 重量 約220 g TFC-39-850をマジックテープで電動ドライバに固定 　接続します。 入力 排圧吸入口 (接続チューブ径：φ4) 樹脂製台座 ※写真の電動ドライバはデルボシリーズSPタイプです。 出力 無電圧接点出力 1点 (TW-850Tに接続 ) (TW-850Tを固定) 　「デルボ」は日東工器株式会社の登録商標です。 マジックテープによる装着 ※TFC-52-850にポカヨケ用小型送信機TW-850Tは含まれません。 ※TFC-39-850にポカヨケ用小型送信機TW-850Tは含まれません。 5　ポカヨケ用無線ユニット /エアツール変換 BOX コネクタの半嵌合防止用チェッカー /ポカヨケ用小型送信機アタッチメント　6

ポカヨケ用送信機 ポカヨケ用送信機 ラインナップ 豊富なラインナップ お客様がポカヨケ対応したい工具やご希望の通信距離・電池寿命等に応じて、 豊富なラインナップからお選びいただけます。 ポカヨケ用薄型送信機 ポカヨケ用薄型送信機 ポカヨケ用送信機 ポカヨケ用小型送信機 ポカヨケ用無線ユニット ポカヨケ用薄型送信機 ポカヨケ用薄型送信機 ポカヨケ用送信機 ポカヨケ用小型送信機 TW-820T TW-810T TW-800T TW-850T HCP-2402T-MC TW-820T TW-810T TW-800T TW-850T コネクタ嵌合チェッカー、 マキタ製インパクトドライバ、 トルクレンチ、プライヤーレンチ等 電動ドライバ、結束工具、 対応工具 インパクトレンチ、 ポカヨケ用薄型送信機TW-820T、TW-810Tは、ポカヨケ用送信機 ポカヨケ用送信機TW-800Tは、 ポカヨケ用小型送信機TW-850T ※プライヤーレンチの場合、クランプを掴んだ瞬間に発信 エアツール、ハンドポンプ、 スタンプ等 スクリュードライバ等※1 TW-800Tに対して「薄型化」「電池寿命延長」「通信距離延長」などを トルクレンチ・プライヤーレンチな は、ポカヨケ用送信機TW-800T 32W × 66H × 10D mm 34W × 71H × 17.5D mm 28W × 55H × 12D mm 実現した、ポカヨケ対応工具の作業性を大幅に高める送信機です。 どの工具に取り付け可能な送信 の通信性能をそのままで小型化 外形寸法 20W × 30H × 6.4D mm (突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) 機です。 し、電池交換が容易（電池蓋を外 通信距離 70～100m(使用条件により異なる) 50～70m(使用条件により異なる) 30～50m(使用条件により異なる) 30～50m(使用条件により異なる) して電池交換が可能）な送信機 TW-810T から TW-800Tと です。　 通信性能を 取付サイズ 電池寿命 75万回(使用条件により異なる) 90万回(使用条件により異なる) 30万回(使用条件により異なる) ー さらにUP 互換 日本 / カナダ / アメリカ / 中国 / 日本 / カナダ / アメリカ / 中国 / 日本 / カナダ / アメリカ / 中国 / 日本 / カナダ / アメリカ / 日本 / カナダ / アメリカ / 中国 / 使用可能国 台湾 / タイ / マレーシア / 韓国 / タイ / ベトナム / 韓国 / 台湾 / タイ / ベトナム / 中国 / タイ / インド 韓国 / タイ / ベトナム / インドネシア / インド フィリピン / インドネシア / インド フィリピン / インド　　 フィリピン / インドネシア / インド 入力 無電圧接点信号 × 1 90 通信状態お知らせ用(緑/黄/赤)(使用環境の通信状態を LED 表示) 通信モニタ及び電池残量お知らせ用(緑/赤) 通信モニタ用(緑/赤) 表示 75 万回 電池残量お知らせ用(橙)(電池交換時期を LED 表示) (通信結果及び電池交換時期をLED表示) (通信結果をLED表示) 万回 32㎜ 32㎜ 34㎜ 30 28㎜ 30 電源 コイン電池(CR2032) × 1 DC2.2V ～ 6.0V 万回 万回 重量 約 21 g 約 40 g 約 25 g 約 2.5 g 電池寿命 電池寿命 電池寿命 電池寿命 使用周波数 2,403MHz ～ 2,478MHz（周波数ホッピング機能により自動で空きチャンネルを選択） 特 長 特 長 アンテナ 逆F型板金アンテナ パターンアンテナ チップアンテナ ●電池残量のお知らせ機能 ●通信状態のお知らせ機能 ●電池残量のお知らせ機能 ●通信状態のお知らせ機能 リミットスイッチ付 電池残量が残り約10%を下回ると 通信状態を、3段階で表示（緑色LED/ テストスイッチにより電池残量の低 通信OKの場合、緑色LEDが点灯し リミットスイッチ付ハーネスコネクタ × 1　 接続用コネクタケーブル × 1 ハーネスコネクタ × 1　 付属品 【TW810T-HCL】 【ZHR-2-200】 橙色LEDが点灯しますので、電池交 黄色LED/赤色LEDを点灯）します。 下をチェックすることが出来ます。 ます。 【TW800T-HCL】 ー 換時期を的確に把握できます。 電池残量低下時には赤色LEDが1 通信NGの場合、赤色LEDが点灯し コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 秒間点灯します。さらに電池残量が ます。 低下し電池交換が必要になります また、ポカヨケ用小型送信機TW- リミットスイッチ付ハーネスコネクタ　 ハーネスコネクタ(リミットスイッチなし) 接続用コネクタケーブル 【TW810T-HCL】 【TW800T-HC】 【ZHR-2-200】 と、発信後の緑色LED点滅が橙色 850Tは通信NGを“音”でお知ら 電池交換時期をLEDで表示 LED点滅に変わります。 せします。 ポカヨケ用薄型送信機プロテクトカバー　 リミットスイッチ付ハーネスコネクタ オプション 【TW-810C】 【TW800T-HCL】 ー OK NG ポカヨケ用送信機プロテクトカバー　 【TW-510C-1】【TW-510C-2】 ※1: マキタ製インパクトドライバ/インパクトレンチ/スクリュードライバのお買い求めについては、株式会社マキタ 特需ご担当者様にお問い合わせください。 Email:tokuju_mkt@m1.makita.co.jp 株式会社マキタ 製品情報ページ内「 高精度トルク管理をご要望のお客様」もご参照ください。 https://www.makita.co.jp/product/index.html 使用環境の通信状態をLED表示 TW-820T / TW-810T ”クランプを放した瞬間に発信” TW-810T-PLR/TW-800T-PLR ポカヨケ用無線モジュール HRF-2402 テストスイッチ 電池残量低下 ※TW-850Tの取付サイズは、TW-820T、TW-810T、 　TW-800Tとは異なります。 「プライヤーレンチでクランプを挟み、所定の位 HRF-2402は、多彩なインターフェースを装備した無線モジュールです。 置に移動させた後、放した瞬間に発信する」場合 必要な入出力を装備したインターフェース基板上に実装することにより、 ポカヨケ用送信機を活用したワイヤレス化事例 ※ポカヨケ用送信機は生産工程のワイヤレス化用途でも活用されています。 にご利用いただけるポカヨケ用送信機です。 様々な工具に取り付けて使用することができます。チェックペンSや工具 詳しくは、プライヤーレンチの「発信タイミング」 メーカー様商品など多くの工具に内蔵されています。各種工具メーカー 押し センサー信号の 各種コントローラーからの CASE 1 ボタンスイッチの CASE 2 CASE 3 をご覧ください。 様のご協力により、お客様でお使いの“工具のIoT化”の実現をお手伝いし ワイヤレス化 ワイヤレス化 OK信号のワイヤレス化 ます。 オプション controller ハーネスコネクタ リミットスイッチ付き リミットスイッチ付き ポカヨケ用送信機 ポカヨケ用送信機 ポカヨケ用薄型送信機 (リミットスイッチなし) ハーネスコネクタ ハーネスコネクタ 接続用コネクタケーブル プロテクトカバー プロテクトカバー プロテクトカバー 【TW800T-HC】 【TW800T-HCL】 【TW810T-HCL】 【ZHR-2-200】 【TW-510C-1】 【TW-510C-2】 【TW-810C】 7　ポカヨケ用送信機　 ポカヨケ用送信機　ラインナップ　8 10㎜ 66㎜ 10㎜ 66㎜ 17.5㎜ 71㎜ 12㎜ 55㎜

ポカヨケ用受信機 ポカヨケ用受信機（カウント機能なし） ラインナップ 豊富なラインナップ お客様のネットワーク環境、作業環境、カウント機能の必要性等に応じて、 豊富なラインナップからお選びいただけます。 1点出力タイプ 4点出力タイプ RS-232Cシリアル出力タイプ LAN接続タイプ LAN接続タイプ TW-820R TW-820R-EXP TW-820R-EXS TW-820R-EXL TW-800R-SLNX 多彩なインターフェース 対応する送信機台数 対応する 対応する 対応する 対応する 対応する 送信機 1 I / O 送信機 送信機 シリアル 台 最 I / O 信 大4 送 機 台 無制限 RS-232C 無制限 LAN 送信機 2 LAN I / O 台 様々なネットワーク環境に合わせてお選びいただけます。 様々な作業環境に合わせてお選びいただけます。 リレー出力 1点（ 端子台 M3） リレー出力 4点（ 端子台 M3） リレー出力 1点（ 端子台 M3） パワートランジスタ出力 2点 出力 定格負荷 DC 24 V / 0.1 A 定格負荷 定格負荷 定格負荷 角型コネクタ 2.5 mm AC/DC 30 V / 0.5 A AC/DC 30 V / 0.5 A AC/DC 30 V / 0.5 A ピッチ 2 × 2 段 4 極 (1 極未使用) RJ45 イーサネット 10ＢＡＳＥ-Ｔ又は RJ45 イーサネット インターフェース ー RS-232C 100ＢＡＳＥ-ＴＸ（ 自動センス決定） 10BASE-T / 100BASE-T、 POKAYOKE plus対応 全二重 / 半二重 カウント機能の有無 使用可能国 日本 日本 / カナダ / アメリカ / 中国 / タイ お客様のシステム（MESやポカヨケシステム等）と連携してご利用いただけるカウント機能なしのポカヨケ用受信 受信(RX)表示 カウント機能なし 機ラインナップです。 マルチカラーチップLED 受信用LED（ 緑 ） １点 お客様のシステムとのインターフェース、対応する送信機台数、通信距離、使用可能国等よりお選びいただけます。 受信用LED（ 緑 ） 1点 受信用LED（ 緑 ） 4点 ( 赤 / 青 / 緑 / 黄 ) （ペアリング用照光スイッチと兼用） 表示 （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと兼用） ネットワークモニタ パワー用LED（ 赤 ） １点 マルチカラーチップLED ( 水 ) パワー用LED（ 赤 ） 1点 パワー用LED（ 赤 ） 1点 通信モニタ用LED（ 赤 ） 3点、（ 緑 ） 2点 ペアリングID表示用LED ( ID1 / ID2 ) チップLED ( 橙 ) 電源(PWR)表示 チップLED ( 橙 ) 電源スイッチ １点 電源スイッチ １点 キースイッチ ４点 スイッチ 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 設定 (REG) / リセット / ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 設定 (UP) / 設定 (DOWN) 1点出力タイプ 4点出力タイプ RS-232Cシリアル出力タイプ LAN接続タイプ 1点出力タイプ 4点出力タイプ RS-232Cシリアル出力タイプ LAN接続タイプ CC-Link IE Field Basic 対応 LAN接続タイプ TW-820R TW-820R-EXP TW-820R-EXS TW-820R-EXL TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB TW-800R-SLNX ブザー 圧電ブザー 95 dB / 1m 圧電ブザー 90 dB / 0.1 m 「今すぐ工具を用いた作業のポカヨケを始めてみたい」というお客様向けのカウント機能付きのポカヨケ用受信 80W × 100H × 30D mm 130W × 100H × 30D mm 150W × 100H × 30D mm 外形寸法 カウント機能付き 機ラインナップです。 （突起物は除く） （突起物は除く) （突起物は除く） ジャッジ機能によりPASS/FAIL出力を行いますので、お客様のシステムとの連携も可能です。 AC 100 ～ 240 V 電源 DC 24 V ± 20%（ DC 19 ～ 28V）（ 端子台M3） （付属のACアダプタ―使用） 消費電流 60 mA以下 80 mA以下 90 mA以下 140 mA以下 60 mA以下 重量 約 250 g 約 430 g 約 450 g 約 290 g シンプルポカヨケカウンター シンプルポカヨケカウンター モバイルポカヨケカウンター ポカヨケカウンター 温度 : 0 ～ 50℃ TW-800R-SC TW-800R-SCL TW-800R-MCL TW-800R-EXC 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下 (但し結露なきこと) 湿度 : 85％以下 （但し結露なきこと） 工程A 工程B 工程C 工程A 工程B 工程C 工程A 工程B 工程C ワーク 作業 ワーク ワーク 作業 ワーク ワーク ワーク スタート ワーク ジャッジ リセット スタート ワーク 作業 ジャッジ リセット スタート ワーク ジャッジ リセット 使用周波数 2,403MHz ～ 2,478MHz（ 周波数ホッピング機能により自動で空きチャンネルを選択） アンテナ ○ワークの作業内容(例) ○ワークの作業内容(例) ○ワークの作業内容(例) ダイポールアンテナ チップアンテナ ACアダプタ― × 1【 ADB24050】 付属品 ー 規定カウント数 2回 規定カウント数 2回 規定カウント数 3回 2回 4回 2回 出力ケーブル × 1【 TW-SCLO-4】 ツールタイマー ツールタイマー (ツール毎の作業時間) （タイマー機能なし） ツールタイマー (ツール毎の作業時間) （タイマー機能なし） (ツール毎の作業時間) 10秒 5秒 15秒 5秒 ACアダプター ACアダプター ACアダプター ACアダプター 壁面取付金具 ワークタイマー ワークタイマー 40秒 【ADB24050-C】 【ADB24050-C】 【ADB24050-C】 (ワークにかかる作業時間) （タイマー機能なし） ワークタイマー (ワークにかかる作業時間) (ワークにかかる作業時間) 40秒 【ADB24050-C】 【TW-SCLF01】 2.4GHz外部アンテナ 2.4GHz外部アンテナ RS-232C ストレートケーブル 2.4GHz外部アンテナ 卓上スタンド 作業 作業 スタート ジャッジ 作業 スタート スタート ジャッジ ジャッジ 【MB-13F】 【MB-13F】 【6232-9F9F-06】 【MB-13F】 【TW-SCDS01】 2.4GHz外部アンテナ 規定カウント数分作業すると ACアダプタ― 規定カウント数/ワークタイマーの 規定カウント数/ツールタイマー/ワークタイマーの 【MB-13F】 カウント残数が"0"になり 【ADB24050】 "PASS"とジャッジされます。 2つの条件の全て又は一部の条件により 3つの条件の全て又は一部の条件により “PASS”もしくは“FAIL”とジャッジされます。 ”PASS”もしくは”FAIL”とジャッジされます。 オプション 出力ケーブル 【TW-SCLO-4】 PASS PASS/FAIL ブザー PASS FAIL ブザー 締結毎に作業実績データを LAN接続中の外 LAN出力 ブザー 部機器へ作業実 ブザー リレー出力 PASS/FAIL出力 績を送信します。 リレー出力 リレー出力 9　ポカヨケ用受信機 ポカヨケ用受信機　ラインナップ　10

ポカヨケ用受信機（カウント機能なし） ラインナップ ポカヨケ用受信機（カウント機能付き） ラインナップ 1点出力タイプ 4点出力タイプ RS-232Cシリアル出力タイプ LAN接続タイプ CC-Link IE Field Basic 対応 シンプルポカヨケカウンター シンプルポカヨケカウンター モバイルポカヨケカウンター ポカヨケカウンター TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB TW-800R-SC TW-800R-SCL TW-800R-MCL TW-800R-EXC 対応する 対応する 対応する 対応する 対応する 対応する 送信機 送信機 送信機 CC-Link I/O 規定 対応する 対応する 送信機 カウント数 送信機 I/O 規定 対応する カウント数 送信機 I/O 規定 ント数 I/O 規定 送信機 カウント数 1 I / O 送信機 シリアル 台 最 I / O 送信機 大4台 無制限 RS-232C 無制限 LAN 無制限 IE Field Basic 1 (JUDGE出力) (JUDGE出力) 出力) (JUDGE出力) 台 最 LAN AN カウ (JUDGE PASS/FAIL 大99回 1台 PASS/FAIL 最 大999回 1 L 台 PASS/FAIL 最 最 大999回 PASS/FAIL 最 大4台 大99回 リレー出力 1点（ 端子台 M3） リレー出力 4点（ 端子台 M3） リレー出力 1点（ 端子台 M3） カウント表示 7SEG表示 2桁 (27W × 50H mm / 1文字) 7SEG表示 3桁 (27W × 50H mm / 1文字) 7SEG表示 2桁 (15W × 27H mm / 1文字) 出力 定格負荷 定格負荷 定格負荷 AC/DC 30 V / 0.5 A AC/DC 30 V / 0.5 A AC/DC 30 V / 0.5 A 〈TW-800R本体側〉 リレー出力 1点 パワートランジスタ出力 2点 パワートランジスタ出力 2点 (PASS 1点 / FAIL 1点) (端子台 M3) 定格負荷 AC/DC 30 V / 0.5 A ＲＪ45イーサネット 10ＢＡＳＥ-Ｔ又は 出力 (PASS 1点 / FAIL 1点) インターフェース ー RS-232C 100ＢＡＳＥ-ＴＸ（ 自動センス決定） CC-Link IE Field Basic 定格負荷　DC 24 V / 0.1 A 〈カウントユニット側〉 リレー出力 2点 定格負荷　DC 24 V / 0.1 A POKAYOKE plus対応 φ3.5 小型単頭ジャック 3 極タイプ 角型コネクタ 2.5 mm ピッチ 2 × 2 段 4 極 (1 極未使用) (端子台 M3) (PASS 1点 / FAIL 1点) 定格負荷 AC/DC 30 V / 0.5 A 日本 / カナダ / アメリカ / 中国 / 日本 / カナダ / アメリカ / 中国 / 韓国 / 日本 / カナダ / アメリカ / 中国 / 使用可能国 日本 / カナダ / アメリカ / 中国 / 韓国 / 台湾 / タイ / ベトナム / マレーシア / フィリピン / インドネシア / インド 台湾 / タイ / ベトナム /マレーシア / 台湾 / タイ / ベトナム /マレーシア / 台湾 / タイ / ベトナム /マレーシア / インターフェース － RJ45 イーサネット 10BASE-T / 100BASE-T、全二重 / 半二重　　 フィリピン / インドネシア / インド フィリピン / インドネシア / インド フィリピン / インドネシア / インド POKAYOKE plus対応 － 受信用LED（ 緑 ） １点 受信用LED（ 緑 ） 1点 無電圧接点入力 3点 (Work-Select用) 無電圧接点入力 5点 (JUDGE 1点 / RESET 1点 / Work-Select 3点) 無電圧接点入力 6点 受信用LED（ 緑 ） 1点 受信用LED（ 緑 ） 4点 入力 (SENSOR 1点 / JUDGE 1点 / RESET 1点 / （ペアリング用照光スイッチと兼用） (ペアリング用照光スイッチと兼用) φ 2.5 mm超小型単頭ジャック 角型コネクタ 2.5 mm ピッチ 3 × 2 段 6 極 表示 （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと兼用） Work-Select 3点) 端子台 Ｍ３ パワー用LED（ 赤 ） １点 パワー用LED（ 赤 ） 1点 パワー用LED（ 赤 ） 1点 パワー用LED（ 赤 ） 1点 登録できる ※オプションのWork-Select用入力ケーブルを 通信モニタ用LED（ 赤 ） 3点、（ 緑 ） 2点 通信モニタ用LED（ 橙 ） 1点 1種類 使用することにより、最大8種類のワークを登 1種類 ※オプションのWork-Select用入力ケーブルを使用することにより、最大8種類のワークを登録可能。 8種類 ワークの数 録可能。 ※POKAYOKE plusとの連携により、登録可能なワーク数は無制限。 電源スイッチ １点 電源スイッチ １点 スイッチ 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 ・動作モード(スタンドアロンモード／シンプルカウントモード／アプリ連動モード) ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 　※TW-800R-SCL/TW-800R-MCL単体での利用の際は「スタンドアロンモード」 　　「シンプルカウントモード」を、POKAYOKE plusと組み合わせて利用の際は ・ジャッジ機能(作業回数のカウントダウン / ブザー 圧電ブザー 95 dB / 1 m 　　「アプリ連動モード」を選択。 ツールタイマー / ワークタイマー) ・ジャッジ機能（ 作業回数のカウントダウン） ・ジャッジ機能（作業回数のカウントダウン／カウントアップ及びワークタイマー） 80W × 100H × 30D mm 130W × 100H × 30D mm 150W × 100H × 30D mm 主な機能 ・タイマーリセット機能 外形寸法 ・タイマーリセット機能 ・センサー入力機能(センサー入力時のみカウント有効) ・シーケンス機能 （突起物は除く） （突起物は除く) (突起物は除く) ・タイマーリセット機能、作業実績データのLAN出力機能、ワーク番号表示機能 (工具を使用する順番を管理可能) ・シーケンス機能（工具を使用する順番を管理可能）、ワーク実行予約機能、ワーク毎の 電源 DC 24 V ± 20%（DC 19 ～ 28 V）（ 端子台M3） ・言語選択可能（ 日本語 / 英語） 作業実績の履歴管理 　※アプリ連動モードの際に利用可能。 消費電流 60 mA以下 80 mA以下 90 mA以下 140 mA以下 150 mA以下 日本 / カナダ / アメリカ / 中国 / 韓国 / 日本 / カナダ / アメリカ / 中国 / タイ / 日本 / カナダ / アメリカ / 中国 / 台湾 / 重量 約 250 g 約 430 g 約 450 g 約 500 g 使用可能国 日本 / カナダ / アメリカ タイ / ベトナム / フィリピン / タイ / ベトナム / マレーシア / インドネシア / インド　 ベトナム / フィリピン / インド フィリピン / インドネシア / インド 〈TW-800R本体側〉 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下 (但し結露なきこと) JUDGE表示 マルチカラーチップ LED ( 赤 / 青 / 緑 / 白 ) JUGDE表示LED ( 赤 / 青 / 黄 ) 受信用LED ( 緑 ) １点、 表示 受信(RX)表示 マルチカラーチップ LED ( 赤 / 青 / 緑 / 黄 / 白 ) パワー用LED ( 赤 ) １点 受信(RX)表示LED ( 赤 / 青/ 黄 ) 使用周波数 2,403MHz ～ 2,478MHz（ 周波数ホッピング機能により自動で空きチャンネルを選択） ネットワークモニタ マルチカラーチップ LED ( 水 ) 〈カウントユニット側〉 JUDGE表示LED ( 赤 / 青 / 黄 / 緑 ) アンテナ ダイポールアンテナ 電源スイッチ 1点　 キーボード スイッチ キースイッチ 5 点 設定用6連ディップスイッチ 1点 16キー【0】～【9】、 電源 / 設定(REG) / リセット / 設定(UP) / 設定(DOWN) 【▲】【▼】、【ESC】、 付属品 ー ペアリング用照光スイッチ 1点 【ENT】、【F1】、【F2】 ACアダプター ACアダプター ACアダプター ACアダプター ACアダプター ブザー 圧電ブザー 70 dB / 0.1 m 圧電ブザー 90 dB / 0.1m 圧電ブザー 95 dB / 1 m 【ADB24050-C】 【ADB24050-C】 【ADB24050-C】 【ADB24050-C】 【ADB24050-C】 外形寸法 150W × 100H × 30D mm（ 突起物は除く） 218W × 100H × 30D mm（ 突起物は除く） オプション 2.4GHz外部アンテナ 2.4GHz外部アンテナ RS-232C ストレートケーブル 2.4GHz外部アンテナ 2.4GHz外部アンテナ 【MB-13F】 【MB-13F】 【6232-9F9F-06】 【MB-13F】 【MB-13F】 電源 AC 100 ～ 240 V (付属のACアダプター使用) DC 5 V※1 (付属のDC-4017Aを介して マキタ製バッテリーと接続） DC 24 V ± 20%（ DC 19 ～ 28 V）（ 端子台M3） 2.4GHz外部アンテナ 【MB-13F】 消費電流 120 mA以下 200 mA以下 110 mA以下 重量 約 250 g 約 290 g 約 750 g オプション 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下 (但し結露なきこと) 使用周波数 2,403MHz ～ 2,478MHz（ 周波数ホッピング機能により自動で空きチャンネルを選択） アンテナ チップアンテナ ダイポールアンテナ 付属品 ACアダプタ― × 1【 ADB24050】 USB(A)←→DCジャックケーブル × 1 【 DC-4017A】 － Work-Select用入力ケーブル 入力ケーブル 入力ケーブル ACアダプター 【TW-SC24-4】 【TW-SCLI-6】 【TW-SCLI-6】 【ADB24050-C】 2.4GHz外部アンテナ RS-232C Work-Select用 Work-Select用 Work-Select用 ACアダプタ― ACアダプタ― (ケーブル1.5m) ストレートケーブル（1.8ｍ） スイッチBOX スイッチBOX スイッチBOX JUDGE用出力ケーブル 出力ケーブル 出力ケーブル 2.4GHz外部アンテナ 【ADB24050-C】 【ADB24050】 【MB-13F】 【6232-9F9F-06】 【TW-WS-01】 【TW-WS-02】 【TW-WS-03】 【TW-SC35-3】 【TW-SCLO-4】 【TW-SCLO-4】 【MB-13F】 Work-Select用スイッチBOX Work-Select用スイッチBOX Work-Select用スイッチBOX Work-Select用スイッチBOX 【TW-WS-02】 【TW-WS-03】 【TW-WS-03】 【TW-WS-01】 卓上スタンド 壁面取付金具 壁面取付金具 オプション 【TW-SCDS01】 【TW-SCLF01】 【TW-SCLF01】 ACアダプター 卓上スタンド 卓上スタンド 【ADB24050】 【TW-SCDS01】 【TW-SCDS01】 ACアダプター モバイルスタンド 【ADB24050】 【 TW-MCLDS01】 Work-Select用 JUDGE用 ACアダプター 入力ケーブル 出力ケーブル 入力ケーブル 出力ケーブル 卓上スタンド モバイルスタンド 壁面取付金具 【ADB24050】 【TW-SC24-4】 【TW-SC35-3】 【TW-SCLI-6】 【TW-SCLO-4】 【TW-SCDS01】 【TW-MCLDS01】 【TW-SCLF01】 ※1: マキタ製バッテリーと接続するためには、マキタ製USBアダプタ【ADP05】が必要です。マキタ製USBアダプタ及びバッテリーはお客様でご用意ください。 11　ポカヨケ用受信機　ラインナップ ポカヨケ用受信機　ラインナップ　12

作業と安全のトレーサビリティ確保。 【ワーク実行状況画面】 開始したワークおよびワークシーケンスを一覧表示し、作業状況をリアルタイムに把握することができます。 生産工程支援ソフトウェア ワークは最大8台の工具を用いた作業内容となります。ワークシーケンスは、最大8件のワークを予約した作業内容となります。 シンプル ポカヨケカウンター TW-800R-SCL for ポカヨケツール V3.01 ワーク 例)大型ユニットAD組立を 100台分繰り返します。 LAN接続タイプ ポカヨケ用受信機 ワークシーケンス TW-820R-EXL 最大8件のワークを設定 TW-800R-EXL でき、上から順に実行され ます。 すべてのワークが終了す るとワーク実行状況画面 工場における作業者の「工具を用いた作業」のトレーサビリティを確保 から自動的に消えます。 モバイル 最大16ワークシーケンス ポカヨケカウンター を同時に管理できます。 したいとお考えのお客様のため、LAN接続可能なポカヨケ用受信機と TW-800R-MCL FAIL発生 FAILが発生するとメッセージと音でお知らせし、作業を一時中断します。 組み合わせてご利用いただけるWindowsアプリケーションです。 FAIL要因：オーバーカウント/ツールシーケンスエラー/残カウントエラー 作業が完了した工具は青色枠で表示 作業予定の工具 ポカヨケ対応工具を用いた作業の員数管理 作業のリアルタイム把握と 離れたスタッフや製造現場へ トレーサビリティの確保 作業状況通知 作業完了（PASS） 全ての作業が完了し、PASS LAN と判定されると、工具の枠と カウント値およびワーク全体 の外枠が緑色になります。 工具名 カウント値（作業回数） ローバッテリー表示 規定カウント数 メール SMS メッセージング 【ワーク実行履歴、ツール使用履歴のCSV出力】 アプリ ■ ワーク実行履歴（CSVフォーマット） ■ ツール使用履歴（CSVフォーマット） 項目 説明 表示例 項目 説明 表示例 ■機能概要 ワークNo. ワークNo.です。 LU0101_AD 送信機ID 送信機ID(10桁)です。 000100002F ワーク名 ワーク名です。 大型ユニットAD組立 ツール名 工具名です。 トルクレンチ 作業トレーサビリティの確保 複数工程にまたがるポカヨケ可能 PCでもカウント機能を実現 ジャッジ結果 ジャッジ結果(PASSまたはFAIL)です。 FAIL ジャッジ結果 ジャッジ結果(PASSまたはFAIL)です。 FAIL （POKAYOKE plus Viewer） FAIL要因 FAIL要因(オーバーカウント、ツールシーケンスエラー、残カウントエラー)です。オーバーカウント FAIL要因 FAIL要因(オーバーカウント、ツールシーケンスエラー、残カウントエラー)です。オーバーカウント コメント FAIL発生時に入力したコメントです。 問題無い為作業を継続する。 作業開始日時 該当の工具で作業を開始した日時です。 2019年4月1日08:30:00 複数工程に設置されたTW-800R-SCLまたはTW-820R POKAYOKEplusから複数工程に設置されたTW-800 TW-820R-EXL/TW-800R-EXLと連携する場合、作業 ワーク開始時やワークシーケンス作成時にワークの繰り返し回数 作業完了日時 該当の工具で作業を完了した日時です。 2019年4月1日17:30:00 -EXL/TW-800R-EXLを介して、ワーク※毎の作業実績を記 R-SCLに対して、ワーク実行指示や作業回数のカウント 現場にPOKAYOKE plus Viewerをインストールした ワークの実行順番 を設定します。その繰り返し設定のうち、何回目に実行したのかと 3 ワークNo. ワークNo.です。 LU0101_AD 録・保存することができます。 アップ設定等を行うことができます。 WindowsPCを設置することで、最大16ヶ所でポカヨケ いう回数を示します。 ワーク名 ワーク名です。 大型ユニットAD ※ワークは、「1台から複数台の工具を用いた作業内容」を意味し、例えば、 が可能となります。 作業開始日時 作業を開始した日時です。 2019年9月1日08:30:00 ツールの作業順番 ワーク内で該当の工具が使用された順番です。 2 「バッテリーツールで10回作業、チェックペンSで3回作業、検印スタンプで 作業完了日時 作業を完了した日時です。 2019年9月1日17:30:00 規定カウント数 作業の規定カウント数です。 6 1回作業」という内容が登録されます。 ファイル名： work_yyyyMMdd_HHmmss.csv ファイル名： tool_yyyyMMdd_HHmmss.csv （yyyy：年MM：月dd：日HH：時mm：分ss：秒) （yyyy：年MM：月dd：日HH：時mm：分ss：秒) 例：work_20190901_083000.csv 例：tool_20190901_083000.csv ●ワーク 左から、「ワークNo.」、「ワーク名」、「ジャッジ結果」、「FAIL要因」、「コメント」、「ワークの実行順番」「作業開始日時」、 左から、「送信機ID」、「ツール名」、「ジャッジ結果」、「FAIL要因」、「作業開始日時」、「作業完了日時」、「ワークNo.」、 「作業完了日時」の順に表示されます。 「ワーク名」、「ツールの作業順番」、「規定カウント数」の順に表示されます。 工程A 工程B 工程C ●ワーク ●ワーク 最 大 　8 か 【ワーク登録】 所 ●ワーク TW-800R-EXL ●ワーク 工程A 最 工程B 大 TW-800R-SCL Viewer 1　6 工具（最大8台）を用いた作業内容 か TW-800R-EXL 所 をワークとして登録します。登録で 工程A 工程B 工程C きるワークの数は無制限です。 WindowsPC WindowsPC 登録済みの工具を MAX 8台 ドラッグ＆ドロップで Viewer 1ワークに最大8か所に設置されたTW-800R-SCLを ワークに簡単追加 登録することができるため、最大8台の工具を用いた作 1ワークに最大8台の工具を登録することができるため、 作業実績 ●ワーク名　●作業開始日時　●作業完了日時 ●ジャッジ結果　●FAIL要因　等 業に対するポカヨケが可能です。なお、登録できるワー 最大8台の工具を用いた作業に対するポカヨケが可能で クの登録数は無制限です。 す。なお、登録できるワークの数は無制限です。 ■“FAIL”が発生しているワークや ■ POKAYOKE plus　仕様及び動作環境 ワーク毎の作業実績状況をリア ■最大8ワークまでワーク実行予約ができます。 ■POKAYOKE plus Viewerは、POKAYOKE plusからの 【安全保護具着用状況画面】 対応OS Windows® 11 ルタイムに把握できるため、ポカ CPU Intel® Core™ 2.3GHz 以上 ワーク実行指示に基づき動作し、ワークの作業内容、作業回 が発生した工程への速やかな対 ワークA ワークB ワークC 必要メモリ 4GB以上 数、ジャッジ結果、電池残量お知らせなどの表示を行います。 処が可能となります。 作業者グループ（安全保護具グ 解像度 1366 x 768(FWXGA)以上 現在実行中のワーク 次に実行予定のワーク 次の次に実行予定のワーク ループ）毎に、作業者のヘルメット HDD 空き容量 1GB以上 データ ログを除く 対応言語 日本語/英語 着用状態をリアルタイムに把握す ■その他の機能 【工具】ポカヨケ対応工具（ポカヨケ用送信機を搭載） ることができます。 対応する機器 【安全保護具】ヘルメット着用センサーENS-HH01 ■作業者のヘルメット着用管理 ■電池残量お知らせ 最大16作業グループを同時にモ 【ポカヨケ用受信機】TW-820R-EXL/TW-800R-EXL/TW-800R-SCL/ ■50m～100m離れた 　　　　　　　　 TW-800R-MCL ニタリングできます。 「工具を用いた作業を行っている作業 ポカヨケ用送信機の電池の残 　生産工程の員数管理にも対応 ■ POKAYOKE plus Viewer　仕様及び動作環境 者が、ヘルメットを正しく着用している 量状況をお知らせします。 LAN接続タイプポカヨケ用受信機TW-820 ※作業者がヘルメット着用センサーENS-HH01を 対応OS Windows® 11 か否か」を把握することができると共 装着している必要があります。 CPU Intel Atom® x5-Z8350 1.44GHz 以上 R-EXLとの連携で、TW-820R-EXLから50m に、ヘルメット着用実績の記録・保存が ■ポカヨケ対応工具の写真登録 必要メモリ 4GB以上 ～100m離れた場所での製造作業のミス防止 就業時間名 安全保護具グループ名 解像度 1280 x 800(WXGA)以上 可能です。 ポカヨケ対応工具の写真を登録することで、 を支援するポカヨケシステムを、安価かつ短期 着用状態 OK/NGの作業者数 HDD 空き容量 1GB以上 データ ログを除く ※作業者がヘルメット着用センサーENS-HH01 作業中の工具の把握が容易になります。 間で構築できます。 TW-820R-EXL を装着している必要があります。 対応言語 日本語/英語 13　POKAYOKE plus POKAYOKE plus　14

はめこみユニット PU-SX10 / PU-SX24 / PU-SX48 PU-SXは、嵌め込み対象に合わせた先端部を交換することで、 お客様でご用意い ヘルメット着用作業者の安全見守り 先端部の交換 様々な嵌め込み作業のポカヨケを可能とする製品です。 ただいた先端部を 基板用コネクタやクリップなどの嵌め込み作業において、嵌め込 装着できるように 基板用コネクタの M6ネジ穴をご用 み対象（例：コネクタ）を一定の力で押し、嵌め込み対象が嵌め込 意しています。 嵌め込み作業 ヘルメット着用センサー ENS-HH01 まれたことを検知して、作業実績を無線発信します。 先端部は、お客様でご用意いただくことが可能です。 En-Guard®ヘルメット着用センサーは、ヘルメット着用モレ また、嵌め込む力（バネの強さ）をお選びいただけます。 クリップの に伴う事故を未然に防ぐためのウェアラブルセンサーです。 嵌め込み作業 「PU-SX10」 → バネの強さ約10N お使いのヘルメットのあごひもに簡単に取り付け可能、 「PU-SX24」 → バネの強さ約24N しかも防水・防塵対応のため屋外でご利用いただけます。 「PU-SX48」 → バネの強さ約48N ●ヘルメットのあごひもに簡単に取り付け可能です。 ■仕様 はめこみユニットが発信する仕組み 外形寸法 28W × 30.5H × 93.5D mm 重量 約 85 g コネクタを一定の力 で押し、コネクタが 無電圧接点1点 ヘルメット着用センサー 入力 基板にロックされる ( 一定の力で押されることで発信 ) ※内部バネ変更により調整可 と、はめこみユニット のリミットスイッチを 表示 通信モニタおよび電池残量お知らせ用（緑 /赤） オンして発信。 電源 コイン電池 (CR2032) × 1 作 業 現 場 監 督 者 ひっぱりユニット PC-SX15 / PC-SX30 / PC-SX45 ヘルメット着用センサー 受信機 アプリケーション ENS-HH01 TW-800R-EXL PC-SXは、引っ張り対象に合わせた先端部を交換することで、 お客様でご用意い 先端部の交換 様々な引っ張り作業のポカヨケを可能とする製品です。 ただいた先端部を 基板用コネクタやクリップなどの引っ張り作業において、引っ張り 装着できるように 基板用コネクタの 離れた場所で作業者の 対象（例：コネクタ）を一定の力で引っ張り、引っ張り対象が引っ張 φ3.2×2をご用意 しています。 引っ張り作業 LAN ヘルメット着用状態を られたことを検知して、作業実績を無線発信します。 先端部は、お客様でご用意いただくことが可能です。 監視可能。 また、引っ張る力（バネの強さ）をお選びいただけます。 クリップの 約30m メール 「PC-SX15」 → バネの強さ約15N 引っ張り作業 ※1台の受信機に接続可能な SMS Cloud 「PC-SX30」 → バネの強さ約30N ヘルメット着用センサーは メッセージングアプリ 無制限です。 「PC-SX45」 → バネの強さ約45N ※防水対応受信機をカスタム ・送信機ID 製作可能です。 ■仕様 ●着用状態をリアルタイム検知 ・送信機名称 ・着用状態 ひっぱりユニットが発信する仕組み ●あごひもに簡単取り付け可能 ・日時　etc 外形寸法 28W × 30.5H × 111D mm コネクタが基板に 重量 約 75 g ロックされている状 ●防塵・防水対応（IP65） PLC経由でお客様のシステムへの取り込みも可能 無電圧接点1点 態で、コネクタを一 ●産業現場で実績豊富な 入力 ( 一定の力で引っ張られることで発信 ) 定の力で引っ張る ※内部バネ変更により調整可 と、ひっぱりユニット 　無線技術を搭載 RS-232C 表示 通信モニタおよび電池残量お知らせ用（緑 /赤）　　　　　　　　　　　　　　 のリミットスイッチを ●1年間電池交換不要 オンして発信。 電源 コイン電池 (CR2032) × 1 ※1日8時間利用 TW-800-EXS お客様の ※使用条件により異なる システム ネジロック剤アタッチメント ※電池残量お知らせ機能あり TFC-100-01-850 CC-Link IE Field Basic PLC TW-800R-EXB TFC-100-01-850は、ネジロック剤（ボトル）に後付けすることで、ネジロック剤の塗布作業のポカヨケを可能とする製品です。 スリーボンド様製「嫌気性封着剤250gボトル」と「嫌気性封着剤50gボトル」に対応します。 ■ENS-HH01　仕様 ■ POKAYOKE plus　仕様及び動作環境 使用周波数 2,403MHz ～ 2,478MHz アンテナ チップアンテナ 対応OS Windows® 10 32-bit / 64-bit　Windows® 11 64-bit 入力 スイッチ x 1 電池寿命 1日8時間の着用で約1年 (使用条件により異なる) CPU Intel® Core™ 2.3GHz 以上 アタッチメント接続図 表示 LED(緑) x 1 通信距離 屋内約30m (使用条件により異なる) 必要メモリ 4GB以上 ポカヨケ用 電源 コイン電池(CR2032) x 1 使用環境 温度:0～50℃ 湿度:90%以下 解像度 1366 x 768(FWXGA)以上 小型送信機 外形寸法 28.6W x 37.6H x 17.0D mm 保護構造 防塵・防水 (保護等級 IP65) HDD 空き容量 1GB以上 データ ログを除く TW-850T 重量 約15g 対応言語 日本語/英語 スイッチ 簡単装着 お問い合わせは最寄りの販売店まで TFC-100-01-850をマジックテープでボトルに固定 〒433-8104 静岡県浜松市中央区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 マジックテープによる装着 ※TFC-100-01-850にポカヨケ用小型送信機TW-850Tは含まれません。 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 20240100P

工具を用いた作業実行時のデータを無線伝送 ポカヨケ用無線ユニット HCP-2403T-MD HCP-2403T-MDは、データ出力可能なポカヨケ用 受信機と通信可能な無線ユニットです。 OK／NG判定を扱う従来の無線ユニットとは異なり、 任意データ 出力データ 工具を用いた作業実行時のデータ（任意データ）を ポカヨケ用受信機に無線伝送し、そのままポカヨケ 出力データ ポカヨケ用 無線ユニット 用受信機から出力することができます。 ヘッダー 無線ユニットID 固定データ 任意データ フッター HCP-2403T-MD (4バイト) (10バイト) (2バイト) (24バイト) (3バイト) 特長① 組込ユニットとして利用可能 項目 仕様 ペアリング用スイッチ、LEDモニタ、アンテナ、出力を装備しているため、 組込ユニットとしてご利用いただけます。無線回路設計は不要です。 使用周波数 2,403MHz ～ 2,478MHz 特長② 独自無線でライセンス料不要 入力 ペアリング用スイッチ 1点 長年にわたる工場の無線化の経験を基に開発した独自の通信プロトコ モニタ 通信用LED(緑/赤) 各1点 ルを内蔵。無線の標準規格と異なり、ライセンス料が不要です。 インターフェース 接続用コネクタ(5極/1mmピッチ) 1点 特長③ UARTコマンドで簡単通信 動作電源電圧 DC1.8V～5.5V 工具内の制御基板から本ユニットに対してUARTでコマンドを送信するだ 外形寸法 20.0W×30.0H×6.25D mm けで、任意データを無線伝送することができます。 使用可能国 日本/カナダ/アメリカ/中国/タイ/インド 株式会社マキタ様製スクリュードライバに HCP-2403T-MD を 後付で 内蔵可能 通信距離 マキタ様製 スクリュードライバ 約30m TW-800Rシリーズ TW-820Rシリーズ ネジ締結時のデータ 約50m （トルク値・角度値・締結時間など） TW-870Rシリーズ 接続仕様 #5 GND #4 DET : 接続検出用端子 #3 RXD : UART受信用端子 データ出力可能なポカヨケ用受信機 #2 TXD : UART送信用端子 FT060TDNZH FT120TDNZH （TW-870R-EXL/TW-800R-SCL/TW-800R-EXB/ TW-800R-EXL/TW-800R-EXS） #1 VB : DC1.8V ～ 5.5V ※通信距離は使用条件により変動します。

無線性能強化・省電力化を図ったポカヨケ用受信機 ◼その他の機能 ポカヨケ用受信機TW-870Rシリーズ 後付け可能な大音量ブザー(103 dB / 1 m「) TW-870R TW-870Rシリーズの設 -BZ01」をオプション品としてご用意しています。内蔵してい 定用ディップスイッチは、 る圧電ブザーよりも指向性がありますので、作業者の方に向け 現行受信機と同様です。 ることにより作業完了をしっかりと確認することができます。 現行受信機 TW-870R TW-870Rシリーズは、アンテナ4本及び高性能・低消費電力の無線モ PC経由でTW-870Rシ ジュール搭載により、「受信性能向上」と「省電力化」を両立したポカヨ リーズのファームウェア フ アップデートが可能です。 〉〉〉〉〉〉〉〉ァ〉〉ー〉〉ム〉〉ウ〉〉ェ〉〉ア〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉〉 ケ用受信機です。また、Windowsアプリケーション「Pokayoke アップデート Tools Settings」（※1）を通じて、「ポカヨケ用送信機との無線通信状況 の把握」や「最新バージョンのポカヨケ用送信機（※2）との無線通信で使 LAN接続タイプ 用するチャンネルの変更」が可能です。 【TW-870R-EXL】 ◼仕様 より広範囲で、より高効率な無線通信 無線通信状況のモニタリング可能 1点出力タイプ 4点出力タイプ LAN接続タイプ TW-870R TW-870R-EXP TW-870R-EXL 無線通信で使用するチャンネル変更可能（※3） 対応する 対応する 対応する 送信機 1 I / O 送信機 最 / O 大4 I 送信機 待機時消費電力50%減（対TW-800R） 1点出力タイプ 4点出力タイプ 無制限 LAN 台 台 【TW-870R】 【TW-870R-EXP】 リレー出力 1点（端子台 M3） リレー出力 4点（端子台 M3） リレー出力 1点（端子台 M3） より広範囲で、より高効率な無線通信 出力 定格負荷 AC / DC 30V / 0.5A 定格負荷 AC / DC 30V / 0.5A 定格負荷 AC / DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点 大音量ブザー(TW-870R-BZ01)用出力 1点 大音量ブザー(TW-870R-BZ01)用出力 1点 TW-870Rシリーズは、アンテナ4本及び高性能無線モジュール4個を搭載することで、現行受信機よりも広範囲かつ高効率で、 RJ45 イーサネット 10BASE-T又は100BASE-TX （自動センス決定） ポカヨケ用送信機から無線発信されたデータを受信することができます。 USB Type-C (USB2.0対応)　 インターフェース Pokayoke Tools Settings対応 POKAYOKE plus対応 ポカヨケ用送信機との通信効率 最大30％向上（対現行受信機） TW-870R-EXLの同時通信可能なポカヨケ用送信機 6台 USB Type-C (USB2.0対応)　 Pokayoke Tools Settings対応 【参考】TW-820R-EXL/TW-800R-EXL 4台 使用可能国 日本 / カナダ / アメリカ / 中国 / タイ / ベトナム / インド 受信用LED（ 緑 ） １点 受信用LED（ 緑 ） 1点 受信用LED（ 緑 ） 4点 表示 （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと兼用） パワー用LED（ 赤 ） １点 パワー用LED（ 赤 ） 1点 パワー用LED（ 赤 ） 1点 通信モニタ用LED（ 赤 ） 3点、（ 緑 ） 2点 通信効率 電源スイッチ １点 電源スイッチ １点 電源スイッチ １点 最 大30%向上 スイッチ 設定用6連ディップスイッチ 2点 設定用6連ディップスイッチ 2点 設定用6連ディップスイッチ 3点 ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 4点 ペアリング用照光スイッチ 1点 同時通信可能な ブザー 圧電ブザー95 dB / 1 m ポカヨケ用送信機台数 6台 外形寸法 160W × 100H × 30D mm（ 突起物は除く） 210W × 100H × 30D mm（突起物は除く) 電源 DC 24 V ± 20%（DC 19 ～ 28 V ）（端子台M3） TW-870R-EXL 消費電流 30 mA以下 40 mA以下 80 mA以下 TW-820R-EXL/TW-800R-EXLの同時通信可能なポカヨケ用送信機4台に対し、 TW-870Rシリーズは、ポカヨケ用送信機との通信確立に要する平均送信回数を TW-870R-EXLの同時通信可能なポカヨケ送信機は6台に増え、より広範囲の生産 重量 約 451 g 約 607 g 約 611 g 最大30％削減（対現行受信機）し、ポカヨケ用送信機の電池寿命を延長します。 工程をカバーすることが可能です。 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下 (但し結露なきこと) 使用周波数 2,403MHz ～2,478MHz アンテナ ダイポールアンテナ 4本 (取り外し不可） 無線通信状況のモニタリング可能 無線通信で使用するチャンネル変更可能（※3） 付属品 - ACアダプター【ADB24050-C】 「Pokayoke Tools Settings」を通じて、ポカヨケ用送信機とTW-870Rシリーズ間 「Pokayoke Tools Settings」を通じて、最新バージョンのポカヨケ用送信機（※2）と オプション 大音量ブザー【TW-870R-BZ01】 の無線通信状況をモニタリング及び保存可能です。 TW-870Rシリーズ間の無線通信で使用するチャンネルを変更可能です。 ポカヨケ用送信機・TW-870Rシリーズ間の無線通信が不安定な場合、無線通信状況を 他の2.4GHz帯無線機器が使用する周波数と被らないチャンネルを選択することで、 モニタリングすることで、通信品質の改善のヒントを得ることができる可能性があります。 ポカヨケ用送信機・TW-870Rシリーズ間の通信品質を改善できる可能性があります。 大音量ブザー【TW-870R-BZ01】 TW-870R、TW-870R-EXP、TW-870R-EXLに接続してご使用いただけます。 オプション 電源 DC 12 ～ 24 V 消費電流 80 ｍA以下 音 圧 min 103 dB / 1 m 外形寸法 69W × 73H × 64D mm (突起物は除く) 重 量 57g ケーブル 420mm（UL1007,24AWG） ACアダプター 大音量ブザー ( 音圧 103 dB / 1 m ) 取付方法 付属のブラケットにて固定（ M4ネジ） 【ADB24050-C】 【TW-870R-BZ01】 お問い合わせは最寄りの販売店まで 待機時消費電力50%減（対TW-800R） TW-870Rの待機時消費電力はTW-800Rの50％減となり、 TW-800R 約0.8W 待機時消費電力 省電力化に貢献します。 TW-870R 約0.4W 50%減 〒433-8104 静岡県浜松市中央区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 （※1）Windowsアプリケーション「Pokayoke Tools Settings」は、ヘルツ電子株式会社Webサイト（https://www.herutu.co.jp）から無償でダウンロード可能です。 URL https://www.herutu.co.jp/ （※2）「最新バージョンのポカヨケ用送信機」は、ポカヨケ用送信機「TW-800T/TW-800T-PLR/TW-810T/TW-810T-PLR/TW-820T/TW-850T/CP-SX/CP-SLX/HCP-2402T-MC」の「シリアルNo.の上位3桁が014」が該当します。 Email info@herutu.co.jp （※3）最新バージョンのポカヨケ用送信機との無線通信に限ります。 20250500J

生産工程の工具作業のモレ防止 2023年 持ち運び可能なポカヨケカウンター 2023年 6月14日 6月14日 シンプルポカヨケカウンター バージョン バージョン アップ モバイルポカヨケカウンター アップ TW-800R-SCL V2.00 TW-800R-MCL V2.00 「今すぐ、工具(ツール)を用いた作業のポカヨケを始めてみた 製造・物流・建設などの作業の員数管理が必要な現場において、場所を い」というお客様向けのシンプルかつ高機能なカウント機能付き 選ばずに“どこでもポカヨケ”を行えるバッテリー駆動型のカウント機能 ポカヨケ用受信機です。　 付きポカヨケ用受信機です。 今すぐ、ポカヨケ開始可能 今すぐ、ポカヨケ開始可能 カウント機能強化と利用環境拡大 どこでもポカヨケ可能(バッテリー駆動) 作業トレーサビリティの確保 モバイルスタンド(別売)利用で持ち運びが容易 「スタンドアロンモード」時の追加機能 「スタンドアロンモード」時の追加機能 V2.00 新モードの追加 V2.00 新モードの追加 ・ 作業実績データのLAN出力機能 ・ ワーク番号表示機能 ・ シンプルカウントモード ・ 作業実績データのLAN出力機能 ・ ワーク番号表示機能 ・ シンプルカウントモード バージョン ・ カウントアップ機能 ・ 自動ジャッジON/OFF設定 カウントアップのみで、ジャッジ バージョン ・ カウントアップ機能 ・ 自動ジャッジON/OFF設定 カウントアップのみで、ジャッジ アップ内容 ・ ワークタイマーによるジャッジ機能 ・ リセットキー無効設定 をしないモード アップ内容 ・ ワークタイマーによるジャッジ機能 ・ リセットキー無効設定 をしないモード ・ カウントを有効にするセンサー入力機能 ・ リセットされるまで連続でPASS/FAIL出力する設定 (カウント数　最大999回) ・ カウントを有効にするセンサー入力機能 ・ リセットされるまで連続でPASS/FAIL出力する設定 (カウント数　最大999回) ■今すぐ、ポカヨケ開始可能 ■カウント機能強化と利用環境拡大 ■今すぐ、ポカヨケ開始可能 <TW-800R-MCL/TW-800R-SCLの比較> 簡単ボタン操作だけで、1台の工具(弊社のポカヨケ用送信機を搭載)とポ さまざまな業種や規模の工場でご利用いただけるよう、「シンプルポカヨケカウ 簡単ボタン操作だけで、1台の工具（弊社のポカヨケ用送信機を搭載）とポ TW-800R-MCL TW-800R-SCL カヨケシステム(員数管理)を構築できます。 ンターTW-800R-SC」のシンプルさはそのままで、お客様からのご要望に基づ カヨケシステム（員数管理）を構築できます。 電源 DC 5V AC 100 ～ 240V(付属のACアダプター使用) 付属品 DCジャックケーブル × 1【DC-4017A】 ACアダプタ― × 1【ADB24050】 TW-800R-SCLには、1種類のワーク登録が可能です。(*1) きポカヨケ機能をパワーアップしました。 TW-800R-MCLには、1種類のワーク登録が可能です。(*1) カウント表示 7SEG表示 3桁(27W × 50Hmm / 1文字) カウント 作業場所 出力 パワートランジスタ出力 2点(PASS 1点 / FAIL 1点)、定格負荷　DC 24V / 0.1A ※ポカヨケ用送信機から信号を受信するとカウントダウン又は TW-800R-SC TW-800R-SCL （スタンドアロンモード） インターフェース RJ45 イーサネット 10BASE-T / 100BASE-T、全二重 / 半二重、POKAYOKE plus対応 　カウントアップされます。 カウント 作業 入力 無電圧接点入力 5点(JUDGE 1点/RESET 1点/Work-Select 3点) 工程B 設定できる ワークあたり最大99回 1ワークあたり最大999回 スタート ワーク ジャッジ 工程A 工程C 規定カウント数 (カウント数の2桁表示) (カウント数の3桁表示) ※ポカヨケ用送信機から 登録できる １種類（オプションでさらに多くの種類が可能）(*1) 作業回数の なし あり ワーク ワーク ワーク 信号を受信するとカウ ワークの数 作業 カウントアップ (カウントダウンのみ) （カウントアップ、カウントダウン） ・動作モード(スタンドアロンモード／シンプルカウントモード／アプリ連動モード) 対応する送信機 スタート ジャッジ リセット 対応する送信機 ントダウン又はカウント ※TW-800R-MCL/TW-800R-SCL単体での利用の際は「スタンドアロンモード」「シンプルカ ブザー音量 圧電ブザー70dB / 0.1m 圧電ブザー90dB / 0.1m 1台 (大きな声) (かなり大きな声) 1台 アップされます。 　ウントモード」を、POKAYOKE plusと組み合わせて利用の際は「アプリ連動モード」を選択。 ・ジャッジ機能（作業回数のカウントダウン／カウントアップ及びワークタイマー） ジャッジ方法 作業回数に応じてジャッジ 作業回数に応じてジャッジ、外部信号によるジャッジ、 主な機能 ワークタイマーによるジャッジ ・センサー入力機能(センサー入力時のみカウント有効) ○ワークの作業内容(例) ・タイマーリセット機能、作業実績データのLAN出力機能、ワーク番号表示機能 リセット方法 設定されたタイマーで 設定されたタイマーでリセット、リセットキー押下、 リセット、リセットキー押下 外部信号によるリセット ○ワークの作業内容(例) ・シーケンス機能（工具を使用する順番を管理可能）、ワーク実行予約機能、ワーク毎の作 カウントを有効にする 業実績の履歴管理 ※アプリ連動モードの際に利用可能。 センサー入力機能 なし あり 使用可能国 日本/カナダ/アメリカ/中国/タイ/ベトナム/フィリピン/インド 規定カウント数 2回 作業実績の ブザー 圧電ブザー　90dB / 0.1m ツールタイマー (ツール毎の作業時間) （タイマー機能なし） LAN出力機能 なし あり 規定カウント数 2回 外形寸法 150W × 100H × 30Dmm（ 突起物は除く） ワークタイマー (ワークにかかる作業時間) 40秒 PASS/FAIL出力設定 固定(100ms) 13種類の時間から選択可能 ツールタイマー (ツール毎の作業時間) （タイマー機能なし） 重量 約 290 g 設置方法 卓上 卓上、壁へ取り付け可 ワークタイマー (ワークにかかる作業時間) 40秒 (*1)オプションである「Work-Select用入力ケーブル」をご利用いただくと、最大8種類のワークの登録が可能となり 作業 ます。POKAYOKE plusとの連携により、登録可能なワーク数は無制限となります。 スタート ジャッジ 使用可能国 日本/カナダ/アメリカ 日本/カナダ/アメリカ/中国/タイ/ベトナム/フィリピン/ インド 作業 ブザー PASS/FAIL スタート ジャッジ 規定カウント数/ワークタイマーの2つの条件の全て又は一部の ■どこでもポカヨケ可能 (バッテリー駆動 ) ブザー 条件により“PASS”もしくは“FAIL”とジャッジされます。 PASS/FAIL ■作業トレーサビリティの確保 TW-800R-MCLは、入力電圧DC5Vで動作します。 締結毎に作業実績データがLAN出力されます。 締結毎に作業実績データを LAN接続中の外部 TW-800R-MCLを、USB(A)←→DCジャックケーブル【DC-4017A】(付属 LAN出力 POKAYOKE plusとLAN経由で連携させる(*2) 規定カウント数／ワークタイマーの2つの条件の全て又は 機器へ作業実績を ことで、シーケンス機能、ワーク 一部の条件により“PASS”もしくは“FAIL”とジャッジされます。 品)を介してマキタ製バッテリーと接続することで、TW-800R-MCLをバッテ S/FAIL出力 送信します。(*3)PAS 実行予約機能、ワーク毎の作業実績の履歴管理、登録できるワークの数が無制 リー駆動でご利用いただけます。 限等、TW-800R-SCLの機能を大幅に拡張することが可能です。 ■製造・物流・建設などの作業現場で利用される多様な工具が対応しています。 ■製造・物流・建設などの作業現場で利用される多様な工具が対応しています。 TW-800R-SCL TW-800R-SCL POKAYOKE plus （スタンドアロンモード） （アプリ連動モード）× ●チェックペンS●バッテリーツール●電動ドライバー●トルクレンチ●プライヤーレンチ ●チェックペンS●バッテリーツール●電動ドライバー●トルクレンチ●プライヤーレンチ ●検印スタンプ●結束工具●リベッタ●グリスガン●ロックタイト ハンドポンプ など + + + ●検印スタンプ●結束工具●リベッタ●グリスガン●ロックタイト ハンドポンプ など TW-800R-SCL TW-800R-SCLに登録された でのワーク動作 ワークに基づき動作 POKAYOKE plusからのワーク実行指示に基づき動作 USB(A)←→DCジャックケーブル USBアダプタ マキタ製バッテリー 【DC-4017A】 【ADP05】 1ワークに登録 「最大8台の工具」を用いた作業内容 ※USBアダプタ【ADP05】及びマキタ製バッテリーは付属しません。別途、お客様でご用意ください。 できる作業内容 「1台の工具」を用いた作業内容 (1ワークに最大8か所に設置されたTW-800R-SCLを ※【ADP05】適応バッテリー:スライド式 Li-ion バッテリ18V/14.4V（ライトバッテリは除く） 登録した場合) 登録できる (オプションのご利用で バッテリーツール 最終工程のペン トルクレンチのボ プライヤー作業で 検印作業もしっか ■モバイルスタンド(別売)利用で持ち運びが容易 バッテリーツール 最終工程のペン トルクレンチのボ プライヤー作業で 検印作業もしっか ワークの数 1種類 最大8種類)(*1) 無制限 でのネジ締結員数 チェック。チェック項 ルト締結員数管理 クランプ外し。外し りチェック! でのネジ締結員数 チェック。チェック項 ルト締結員数管理 クランプ外し。外し りチェック! 管理ができます! 目が多くても安心! ができます! 忘れを防ぎます! 管理ができます! 目が多くても安心! ができます! 忘れを防ぎます! ワーク毎の作業 実績の履歴管理 なし あり （「ツール使用履歴」「ワーク実行履歴」をCSV保存） TW-800R-SCLと同等の機能を備えつつ、場所を選ばずに 作業のトレーサビリティ確保。 その他 - シーケンス機能(工具を使用する順番を管理可能)、 生産工程支援ソフトウェア for ポカヨケツール “どこでもポカヨケ”を行えるバッテリー駆動型のカウント機 ワーク実行予約機能、電池残量お知らせ機能 POKAYOKE plusとLAN経由で連携させることで、シーケンス機能、ワーク 能付きポカヨケ用受信機TW-800R-MCLもご用意してい (*1) オプションである「Work-Select用入力ケーブル」をご利用いただくと、最大8種類のワークの登録が可能となります。 (*2) TW-800R-SCLは「スタンドアロンモード」「シンプルカウントモード」「アプリ連動モード」の3つのモードを選択できます。 実行予約機能、ワーク毎の作業実績の履歴管理、登録できるワークの数が無 ます。 TW-800R-SCLをPOKAYOKE plusと組み合わせてご利用の際は「アプリ連動モード」を選択していただきます。 制限等、TW-800R-MCLの機能を大幅に拡張することが可能です。 モバイルスタンド (*3「) スタンドアロンモード」「シンプルカウントモード」「アプリ連動モード」毎に、LAN出力する作業実績データは異なります。 【TW-MCLDS01】 お問い合わせは最寄りの販売店まで お問い合わせは最寄りの販売店まで 〒433-8104 静岡県浜松市北区東三方町422-1 〒433-8104 静岡県浜松市北区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ URL https://www.herutu.co.jp/ Email info@herutu.co.jp Email info@herutu.co.jp 202305000P 202306000P

ポカヨケに対応した工具一覧 https://www.herutu.co.jp/product/pokayoke_tools_list.html 締結する インパクト スクリュー 充電式オイル オイルパルス バッテリー式 充電スティック 電動ドライバ トルクレンチ トルクドライバ ドライバ ドライバ パルスレンチ レンチ シャットオフレンチ ドリルドライバ (株式会社マキタ様) (株式会社マキタ様) (瓜生製作株式会社様) (瓜生製作株式会社様) (ヨコタ工業株式会社様) (パナソニック株式会社様) (日東工器株式会社様) (株式会社中村製作所様) (株式会社中村製作所様) 締結する 嵌める・留める 絞めつける・切る 塗布する コードレス 【P200Y2】 【FOS-185】 【AE-200】 テープ圧着治具 Eリング 結束工具 【KN150】 ロックタイト リベッター 標準タイプ スナップリングタイプ スプリングホース ニッパータイプ ハンドポンプ (ヘンケルジャパン (株式会社ロブテックス様) プライヤーレンチ プライヤーレンチ クリックタイプ (スリーエムジャパン ホルダー (ヘラマンタイトン 株式会社様) 株式会社様) プライヤーレンチ プライヤーレンチ 株式会社様) 塗布する マーキングする 嫌気性封着剤 プライマー 【CP-02SX】 【CP-09SX】 【CP-70SX】 【CP-71SX】 【CP-72SX】 リキッド スタンプ 塗布具 PX-20 H-DM スキルライター TATスタンパー スチールペイント スタンプHD マーキング (株式会社スリーボンド様) (三菱鉛筆株式会社様) 等 (トンボ鉛筆株式会社様) (株式会社進和様) (シヤチハタ株式会社様) (株式会社アルトン様) (シヤチハタ株式会社様) (アルマーク株式会社様) 本カタログの内容は、掲載時点での情報となります。掲載した時点以降に、内容が変更になる可能性がありますが、ご了承ください。

プライマーの塗布不足防止 プライマーの塗布作業において、プライマー溶剤を一定エリアに確実に塗布した際に作業実績を無 線発信します。 プライマー塗布具 確実に一定エリアに塗布するために、塗布するために必要な時間をポカヨケの条件に加えています。 ＜プライマー塗布具の無線発信するしくみ＞ プライマー塗布具 塗布するために必要な 塗布に必要な時間 時間スイッチONで無線 発信します。 プライマーの塗布作業の員数管理 プライマー塗布具：ポカヨケカウンター1台で、プライマーの塗布作 業の員数管理ができます。 (例)プライマーを2カ所に塗布する場合。 プライマー塗布作業 1カ所目の 2カ所目の 2ヶ所を設定 塗布作業 塗布作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 本製品はカスタム対応品となります。 お気軽に弊社営業部までお問い合わせください。

クリップの嵌め込み忘れ防止 クリップの嵌め込み作業において、クリップを一定の力で押されると作業実績を無線発信します。 押す力は内部のバネを変更することにより、変更することが可能です。 クリップ嵌め込み治具 ＜クリップ嵌め込み治具の無線発信するしくみ＞ ポカヨケ用無線モジュール HRF-2402内蔵 一定の力で押されると 無線発信します。 クリップの形状に合わせた先端 クリップの嵌め込み作業の員数管理 クリップ嵌め込み治具：ポカヨケカウンター1台で、クリップの嵌め 込み作業の員数管理ができます。 (例)クリップを2カ所に嵌め込む場合。 クリップ嵌め込み作業 1カ所目の 2カ所目の 2ヶ所を設定 嵌め込み作業 嵌め込み作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 本製品はカスタム対応品となります。 お気軽に弊社営業部までお問い合わせください。

スタッドボルトの植え込み不足防止 スタッドボルトの植え込み高さが適切な高さになっているかを確認するチェッカーです。 スタッドボルトの植え込み高さが適切であれば、チェッカーは実績信号を無線発信しますが、 スタッドボルト植え込みチェッカー 植え込みが足りない場合は、無線発信を行いません。 ＜スタッドボルト植え込みチェッカーの無線発信するしくみ＞ ポカヨケ用無線モジュール HRF-2402内蔵 植え込み不足 適切な植え込み 植え込みの高さが適切であれば先端が押され 無線発信します。 スタッドボルトの植え込み状態のチェック スタッドボルト植え込みチェッカー：ポカヨケカウンター1台で、スタッ ドボルトの植え込み状態をチェックできます。 (例) スタッドボルトの植え込み状態を2カ所チェックする場合。 植え込み高さチェック 1カ所目の 2カ所目の 2ヶ所を設定 チェック作業 チェック作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 本製品はカスタム対応品となります。 お気軽に弊社営業部までお問い合わせください。

合いマークの付け忘れ防止 ボルト締付けマーキング用スタンプ「ボルトライン」により、合いマークがマーキングされると作業実績 ボルト締付けマーキング用スタンプ を無線発信します。 「ボルトライン」 スタンプが押されると「ボルトライン」に装着されたスイッチが押され無線発信します。 ＋ 小型送信機TW-850T ＜「ボルトライン」ポカヨケの無線発信するしくみ＞ 小型送信機 TW-850T ボルト締付けマーキング用スタンプ 「ボルトライン」 一定の力で押され、合いマークが マーキングされると無線発信します。 合いマークのマーキング作業の員数管理 「ボルトライン」（＋送信機1台)：ポカヨケカウンター1台で、合い マークのマーキング作業の員数管理ができます。 (例)合いマークを2カ所にマーキングする場合。 マーキング作業 1カ所目の 2カ所目の 2ヶ所を設定 マーキング作業 マーキング作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 本製品はカスタム対応品となります。 お気軽に弊社営業部までお問い合わせください。 「ボルトライン」はシヤチハタ株式会社様の商品となります。

識別印のマーキング忘れ防止 識別印用「リキッドスタンプHD」を用いた識別印のマーキング作業において、スタンプが押されると チェックペンS本体ユニット内のスイッチが押され、作業実績を無線発信します。 識別印用「リキッドスタンプHD」 ポカヨケツール ＜「リキッドスタンプHD」ポカヨケツールの無線発信するしくみ＞ チェックペンS本体ユニット 一定の力で押され、識別印が 【CP-SLX】 マーキングされると無線発信します。 専用部品 「リキッドスタンプHD」 を装着します。 識別印のマーキング作業の員数管理 「リキッドスタンプHD」専用部品＋チェックペンS本体ユニット：ポカ ヨケカウンター1台で、識別印のマーキング作業の員数管理ができます。 (例)識別印を2カ所にマーキングする場合。 識別印のマーキング作業 1カ所目の 2カ所目の 2ヶ所を設定 マーキング作業 マーキング作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 本製品はカスタム対応品となります。 お気軽に弊社営業部までお問い合わせください。 「リキッドスタンプHD」はシヤチハタ株式会社様の商品となります。

ネジロック剤(ディスペンサ)の塗布忘れ防止 ネジロック剤の塗布作業において、ディスペンサのペンを握ると、ディスペンサは設定された塗布量を 塗布すると共に、作業実績を無線発信します。 ディスペンサのOK出力を ポカヨケ用小型送信機【TW-850T】に接続 ポカヨケ用小型送信機 ＜ネジロック剤アタッチメント（ディスペンサ）の無線発信するしくみ＞ 【TW-850T】 OK出力 （無電圧接点信号） ディスペンサのOK出力を ポカヨケ用小型送信機に 接続し、塗布完了信号 を無線送信します。 ネジロック剤の塗布作業の員数管理 ポカヨケ用小型送信機：ポカヨケカウンター1台で、ネジロック剤の 塗布作業の員数管理ができます。 (例)ネジロック剤を2カ所に塗布する場合。 ネジロック剤塗布作業 1カ所目の 2カ所目の 2ヶ所を設定 塗布作業 塗布作業 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0 ディスペンサとの接続例をご紹介しています。 ディスプレイの出力仕様により接続できない場合がありますので、お気軽に弊社営業部までお問い合わせください。

ポカヨケツール カスタム開発 事例集（1/8） 事例１：電動ツール 事例２：エアリベッター 事例３：グリスガン 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 弊社のトルクレンチ対応ポカヨケ用無線機で員 自動車部品の組立工場様より、自動車部品の 農業機械メーカー様の農業機械の製造工程で、 数管理をされていた自動車メーカー様が、弊社 リベッター止め忘れが出荷後に度々発覚してい 「グリスガンが使われたか否か」をセンサーから取 の無線通信性能を高く評価していただき、「使用 るため、自動車部品の組立工程で使用している 得し、ポカヨケを行っていましたが、製造品目に 中の電動ツールでも、同様の員数管理をした エアーリベッターのポカヨケ（リベッターの止め忘 よりグリス注入箇所数が異なるため、「グリスガ い」とのご要望をいただきました。 れ防止）を行いたいとのご要望をいただきました。 ンは使用されたが、グリスが必要箇所数に注入 されない」という不具合が発生していました。 【製品概要】 【製品概要】 お客様のご要望に応えるべく、電動ツールメー お客様がご利用中のエアーリベッターにポカヨケ 【製品概要】 カー様にご協力いただき、電動ツールにポカヨケ 用送信機を作業性が損なわれない形で装着す お客様がご利用中のグリスガンを加工せずに、 用無線基板を組み込むことで、トルクレンチ・電 ると共に、機構可動部からのセンサリングを小型 ポカヨケ用送信機を装着すると共に、小型のマ 動ツールの両方からポカヨケ用受信機TW- のリミットスイッチを用いる設計とし、「エアーリ グネットスイッチを使用することで、グリスガンの 800Rシリーズと無線通信することが可能となり、 ベッターのグリップをしっかり握ると信号を発信 グリップが握られたことを検知する工夫をいたし 「高い通信性能はそのままに、トルクレンチ・電動 する」仕組みを開発いたしました。 ました。 ツールの両方で員数管理をしたい」というお客 これらの設計上の工夫により、お客様がご利用 これらの技術的工夫により、グリスガンのポカヨ 様のご希望2を0叶24え/、1ご2/満1足6いただくことができま 中のエアーリベッターのポカヨケ（リベッターの止 ケ（必要個所数へのグリスの注入忘れ防止）を した。 め忘れ防止）を可能といたしました。 実現いたしました。 ※詳しくは弊社営業部までお問い合わせください。
