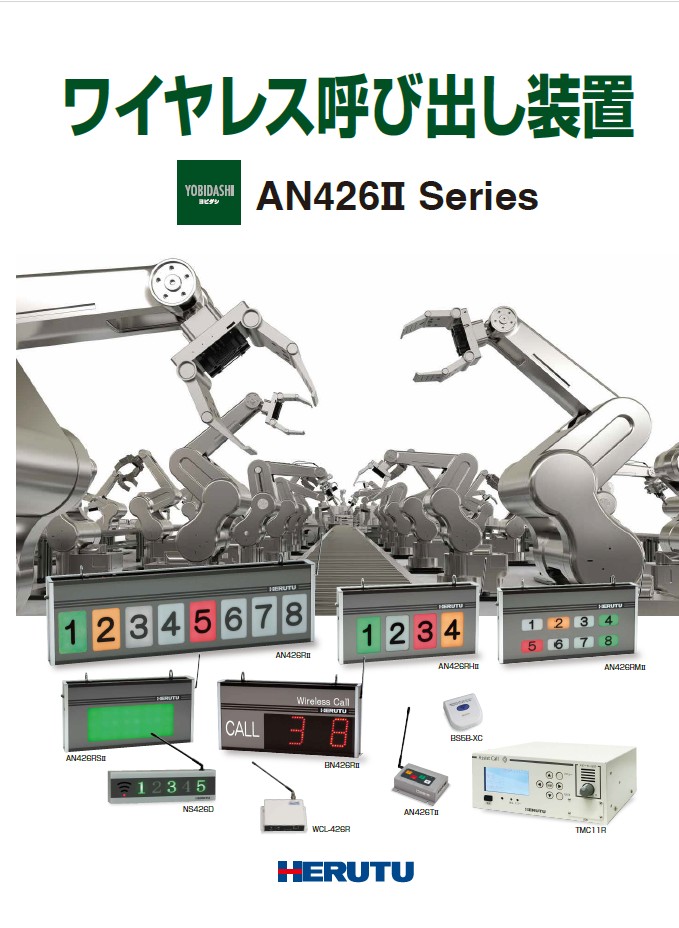

【工場内のヒト・モノをアンドンや腕時計で呼出】ワイヤレス呼び出し装置(無線アンドンシステム、腕時計型受信機シルウォッチ)

製品カタログ

作業者や機械からの呼び出しをワイヤレス(無線)により離れたところにすぐ伝えます。配線工事不要で導入が容易に行え、レイアウト変更の影響もありません。設置後はすぐに利用可能です。

ワイヤレス呼び出し装置は、組立工程の作業者からの異常発生の呼び出し、生産ラインの遅れ防止のためのリリーフマンの呼び出し、供給部品切れ防止のためのフォークリフト・無人搬送車(AGV)・トラック等の搬送車の呼び出しなど、生産を止めないように、離れたヒトやモノの呼び出しを支援する装置です。
無線アンドンや腕時計型受信機など豊富なラインナップを取り揃えており、工場内での”表示””音””振動””メッセージ”による呼び出しを支援します。

【掲載製品ラインアップ】
◆無線アンドンシリーズ
工場内に”表示”と”音”で生産ラインの状況をお知らせします。LAN接続タイプアンドン用受信機と組み合わせることで、生産トラブルの履歴管理も可能です。
アンドン表示機は、「大型8窓タイプ」「大型4窓タイプ」「中型8窓タイプ」「1窓タイプ」を標準ラインナップとして揃えています。また、「窓の番号は変更可能」「表示に加えメロディ音の追加も可能」「1点式送信機との組み合わせも可能」など、充実のオプションも揃えています。

◆シルウォッチ(Silwatch)シリーズ
工場内の離れたヒトに対し、”振動””メッセージ””光”で生産ラインの状況をお知らせします。
「腕時計型受信器」「携帯型光受信器」を標準ラインナップとして揃えています。また、無線アンドンシリーズとの連携も可能です。

●製品仕様の詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。


---------------------------------
関連キーワード:アンドン、腕時計、スマートウォッチ、工場、呼び出し、ワイヤレスコール、生産トラブル、部品切れ、異常発生、機械停止、AGVトラブル、生産完成品運搬、生産ライン停止、フォークリフト、エレカー、AGV、ラインリーダー、保全スタッフ、表示、音、振動、メッセージ、光、静音化、聴覚障がい者

このカタログについて

ドキュメント名 【工場内のヒト・モノをアンドンや腕時計で呼出】ワイヤレス呼び出し装置(無線アンドンシステム、腕時計型受信機シルウォッチ)
ドキュメント種別 製品カタログ
ファイルサイズ 2.5Mb
登録カテゴリ
取り扱い企業 ヘルツ電子株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

仕様 アンドン用送信機 無線アンドンシリーズ 項 目 BS5B-XC AN426TⅡ AN426RⅡ AN426RHⅡ AN426RMⅡ AN426RSⅡ BN426RⅡ 使用周波数 426.1MHz 426.0250MHz ~ 426.1375MHz (12.5KHzステップ10波) 通信 送信専用 受信専用 ワイヤレス呼び出し装置 入力 押しボタン 1点 押しボタン 4点 外部入力 4点 無電圧接点入力 2点 (オールリセット入力 / 出力リセット入力) キーボードユニット 1点(オプション) オープンコレクタ出力 2点 出力 ピッ音 オープンコレクタ出力 4点 (最大定格負荷 DC 35V 50mA) (最大定格負荷 DC 35V 50mA) リレー出力 1点(最大定格負荷 AC / DC 30V 0.5A) リレー出力 2点(最大定格負荷 AC 125V 0.5A/DC 24V 1A) 表示灯 8窓 表示灯 4窓 表示灯 8窓 表示灯 1窓 4桁表示  表示 赤色LED×1(送信時点灯用) 赤色LED×1 (電池警告用) (表示寸法150H×100Wmm) (表示寸法150H×100Wmm) (表示寸法50H×90Wmm) (表示寸法150H×400Wmm) 高輝度赤色7セグメントLED 緑色LED×1 (送信時点灯用) 両面表示 両面表示 両面表示 両面表示 両面・片面表示 ※3色LED(オレンジ、赤、緑) ※3色LED(オレンジ、赤、緑) ※3色LED(オレンジ、赤、緑) ※3色LED(オレンジ、赤、緑) (1文字寸法110H×60Wmm) AN426Ⅱ Series 電源 DC 3.0V AC 100~240V (単4形アルカリ乾電池×2) (付属のACアダプタ使用) AC 100V(AC 100~ 120V)または単3形乾電池×3 消費電流 約 35mA以下 (送信時) 100mA(DC 5V時) 90W以下 44W以下 33W以下 44W以下 35W以下 使用環境 温度 : 0~ +50℃ 温度 : 0 ~ +50℃ 湿度 : 85%以下(但し結露なきこと) 湿度 : 85%以下(但し結露なきこと) 温度 : 0 ~ +40℃ 湿度 : 85%以下(但し結露なきこと) 外形寸法 80W×30H×80Dmm 120W×95H×37.5Dmm 1,000W×300H×80Dmm 600W×300H×80Dmm 600W×300H×80Dmm 600W×300H×80Dmm 600W×290H×80Dmm(突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) 重量 約 110g(乾電池を含む) 約 170g(乾電池を除く) 約 8kg 約 5.3kg 約 5.8kg 約 5.1kg 約 5.8kg 電池寿命 1日100回の操作で1年 押しボタンを1回1秒送信した場合、約25万回 設定 番号設定 0~ 99 8,000通り※1 1,000通り (チャンネル : 1 ~ 10 × セット : 0 ~ 9 × ユニット : 0 ~ 9) 100通り※2 付属品 単4形アルカリ乾電池×2 ACアダプタ×1 アンテナ×1 ※1 チャンネル : 1 ~ 10 × セット : 0 ~ 9 × ユニット : 0 ~ 9 × 機器 : 1 ~ 8  ※2 チャンネル : 1 ~ 10 × セット : 0 ~ 9 LAN接続タイプアンドン用受信機 中継機 NSシリーズ 単方向シルウォッチ(426MHz帯) 双方向シルウォッチ(429MHz帯) 項 目 WCL-426R TRV426M-A NS426D NSR426D SW-N124 SW-0123 SWR-2130 SWSR-P125 SWSR-2130 使用周波数 426.0250MHz ~ 426.1375MHz(12.5KHzステップ 10波) 426.1MHz 426.05MHz 429.2500 ~ 429.7375MHz 通信 受信専用 送信専用 受信専用 送信専用 送受信 受信専用 送受信 押しボタン 1点 ボタン 4点 押しボタン 2点 ボタン 4点 入力 RJ-45イーサネット クリアスイッチ 1点 外部入力(無電圧接点) 2点 (MENU、UP、 外部入力(無電圧接点) 2点 (MENU、UP、 10BASE-T又は 音声入力端子 1点 DOWN、SELECT) 音声入力端子 1点 DOWN、SELECT) 100BASE-TX 出力 (自動センス決定) チャイム音 外部出力 2点 赤色LED×1 表示窓 1~5 (電源用モニター ) 赤色LED×1 (電源用) 高輝度緑色LED 表示窓 1 緑色LED×1 赤色/緑色2色LED×1 LCD表示 LCD表示(文字高さ 約 30mm) 赤色LED (送信受信用ランプ)表示 (無線通信用モニター ) 緑色LED×1(送信時点灯用) 全角 10文字 全角 10文字3色LED×1 赤色/緑色2色LED×1 赤色LED× 1 (表示灯寸法 赤色LED×1 (各種モニタ用) (半角 20文字) (半角 20文字)(電源用) 80W×200Hmm) (充電ランプ)(有線通信用モニター ) AC100V 充電式 AC100V 充電式 電源 (付属のACアダプタ AC100V AC100V AC100V(付属のACアダプタ使用) または単4形乾電池×2 (リチウムイオン (付属のACアダプタ使用) (リチウムイオン 使用) 電池3.7V) または単4形乾電池×2 電池3.7V) 消費電流 約120mA 約3W 約 15W 約 5W 50mA以下 15mA以下 150mA以下 50mA以下 150mA以下 温度 : 0 ~ +50℃ 温度 : 0 ~ +40℃ AN426RⅡ 使用環境 湿度 : 85%以下 湿度 : 85%以下 温度 : 0 ~ +40℃ 湿度 : 30~80%(但し結露なきこと) 温度 : -10 ~ +50℃ AN426RHⅡ(但し結露なきこと) (但し結露なきこと) AN426RMⅡ 外形寸法 135W×90H×35Dmm 110W×116H×35Dmm 280W×80H×45Dmm 80W×280H×70Dmm 65W×62H×24Dmm  85W×62H×24Dmm(突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) (突起物は除く) 49W×38H×16Dmm (突起物は除く) 49W×38H×16Dmm 重量 約 380g 約 560g 約 1kg 約 850g 約 80g 約 45g 約 75g 約 45g 電池寿命 2.5 ヶ月 (電源ス 1年 (電源スイッチ 4日 (1日5~ 6回 4日 (1日5~ 6回イッチ常時ON状態) 常時ON状態) の使用をした場合) の使用をした場合) 受信チャンネル×10 10通り セット番号×10 調整ダイヤル×2 (出荷時設定により 設定 ユニット番号×10 チャイム音量調整ボリューム×1 (音声検出時間、 中継器として (チャンネル:1~10) 送信チャンネル×10 音量入力感度) 使用できます) 中継機番号×8 BS5B-XC SWSR-P125 ACアダプタ×1 ACアダプタ×1 AN426RSⅡ付属品 アンテナ×1 外部接点入力ケーブル×1 ACアダプタ×1 ACアダプタ × 1 外部接点入力ケーブル × 1 BN426RⅡ その他 JIS防水保護等級 RS-232C× 1 JIS防水保護等級5級相当 MINI USB× 1 5級相当 NS426D お問い合わせは最寄りの販売店まで WCL-426R NSR426D AN426TⅡ SWR-2130 SW-N124 SWSR-2130 〒433-8103 静岡県浜松市北区豊岡町62-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 202009001P
Page2

離れたヒトやモノの呼び出しを支援 呼出の内容・原因 呼ばれるヒト・呼ばれるモノ 作業者や機械からの呼び出しをワイヤレスにより離れたところにすぐに伝えます。 配線工事不要で導入が容易に行え、レイアウト変更の影響もありません。設置後はすぐに利用可能です。 1 2 3 4 生産部品切れの呼び出し スタッフ(ラインリーダー・保全スタッフ) 生産完成品運搬の呼び出し フォークリフト 異常発生の呼び出し エレカー AGV(無人搬送車)トラブルの呼び出し 加工機停止の呼び出し AGV CASE 1 送信機“1” 送信機 表示機 部品切れ! AN426TⅡ 押しボタン エレカー対応! 入力は、押しボタン入力または外部入力で行います。 AN426RⅡ-MRDメロディホン (オプション) AN426RⅡ-MRD AN426RHⅡ CASE 2 押しボタン入力 外部入力 送信機“7” AN426RMⅡ スイッチで設定変更 窓はオレンジ・赤・緑に光ります。 できますので、お客 様による移設も簡単 生産完成品運搬 AN426TⅡ に対応します。 窓番号は変更可能・数字だけでなくアルファベットも対応可能! カスタマイズで窓サイズ変更、10窓、20窓対応可能! 呼び出し! 外部入力 フォークリフト対応!AN426TⅡ AN426RSⅡ AN426RⅡ-MRD 工場内に“、表示”と“音”で生産ラインの状況をお知らせします 表示機の窓毎に 送信機のボタンが押されると、 送信機のボタンが押されると、ボタンの色(オレンジ・赤・緑) CASE 3 1つの送信機が対応します ボタンの色(オレンジ・赤・緑)で表示機の窓が光ります に合わせて表示機からメロディが流れます 送信機“2” 送信機“1” 送信機“1” 送信機“1” 送信機“2” 送信機“3” 送信機“4” クリア クリア AN426TⅡ 加工機停止! 外部入力 AN426RⅡ-MRD ラインリーダー対応! 送信機“5” 送信機“6” 送信機“7” 送信機“8” CASE 4 離れたヒトに対し“、振動”と“メッセージ”でお知らせします 送信機“5” 送信機“3” AGV脱線停止! AN426TⅡ 異常発生! 外部入力 AN426RⅡ-MRD-SIL 保全スタッフ対応! AN426TⅡ シルウォッチ送信器 腕時計型受信器
Page3

豊富なバリエーションでお客様のニーズにお応えします。 無線アンドンシリーズ AN426RⅡ AN426RHⅡ AN426RMⅡ AN426RSⅡ BN426RⅡ / BNW426RⅡ 大型 8窓タイプ 大型 4窓タイプ 中型 8窓タイプ 1窓タイプ 番号表示タイプ 両面表示 両面表示 両面表示 両面表示 両面表示 片面表示 対応する送信機 対応する送信機 対応する送信機 対応する送信機 対応する送信機 8台 4台 8台 1台 最大64台 通信距離 屋内約120m 見通し約300m 通信距離 屋内約120m 見通し約300m 通信距離 屋内約120m 見通し約300m 通信距離 屋内約120m 見通し約300m 通信距離 屋内約120m 見通し約300m 1窓寸法 150H×100Wmm 1窓寸法 150H×100Wmm 1窓寸法 50H×90Wmm 1窓寸法 150H×400Wmm 1文字寸法 110H×60Wmm ■ 機器構成 充実のオプションで用途が更に広がります。 ●1桁タイプ 送信機8台まで対応。 呼び出し番号が1桁なので同時に4台からの呼び出しを表示できます。 窓の番号は変更可能 表示に加えメロディ音の追加も可能 1点式送信機との組み合わせも可能 通信距離 屋内約50m 見通し約100m 通信距離を延長可能 表示色別にメロディ音を変えることができます。 呼び出し内容が1つだけであれば1点式送信機BS5B-XCと組み合わせて利用できます。 ●呼び出し箇所が16箇所ある場合 (但し、複数色が表示されているときは優先順位によりメロディ音 BS5B-XCとの組み合わせの場合でもメロディホン付きが可能です。 TRV426M-A 最大8台 が選択されます。) (送信機AN426TⅡとの併用はできません。) アンドン用中継機 ●2桁タイプ 送信機64台まで対応。 呼び出し番号が2桁なので同時に2台からの呼び出しを表示できます。 中継機1台の導入により、送信機と表示機の通信距 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 離を約1.5~2倍延長することができます。(但し、環境や機器構成により異なります。) AN426RⅡ AN426RⅡ 最大8段まで多段中継ができます。 最大64台 ●呼び出し箇所が12箇所ある場合 BS5B-XC 生産現場に導入され オレンジ(ボタン / 外部入力)→番号点滅 AN426RⅡ-MRD AN426RHⅡ-MRD ているAN426Ⅱシ 赤(ボタン / 外部入力)→番号点灯AN426RⅡ-BS リーズの送信機・表示 ※3(緑)は未使用です。※表示していない呼び出し番号は内部にメモリーしています。 機の設定を変更する 1 2 3 4 5 6 7 8 9 10 11 12 ことなく、追加導入で ■ オプション  きます。 表示に加えて音で知らせることがで きるメロディホンも取り付け可能で AN426RⅡ AN426RHⅡ ※”-BS”商品と組み合わせ る場合は、TRV426Mを す。(但し、点滅呼出と点灯呼出が重 ご利用ください。 なった場合は優先順位によりメロ ※BN426RⅡシリーズで 窓の番号をアルファベットやライン名に変更することも可能です。(有償対応) AN426RMⅡ-MRD AN426RSⅡ-MRD AN426RHⅡ-BS AN426RMⅡ-BS AN426RSⅡ-BS TRV426M-A はご利用できません。 ディ音が選択されます。) BN426RⅡ-MRD アンドン用送信機 NSシリーズ AN426TⅡ BS5B-XC NS 通信距離 屋内約50m 見通し約100m NSR 通信距離 屋内約50m 見通し約100m 対応する 対応する アンドン用送信機 入力 押しボタン4点 1(オレンジ)・ 2(赤)・ 3(緑)・ 4(クリア) 1点式送信機  シンプル表示機 BS5B-XC シンプル表示機 BS5B-XC 外部入力 4点 1(オレンジ)・ 2(赤)・ 3(緑)・ 4(クリア)  5台 1台 送信機 1台が、1つの窓に対 押しボタン1点 応します。送信機の入力内容 入力 押しボタン1点 (長押しでクリア ) 送信機のボタンが押されると 送信機のボタンが押されると 押しボタン4点 外部入力4点 1(オレンジ) 送信機IDに対応した窓を点灯 点灯+ピンポ~ンでお知らせに応じた色で各窓のLEDを 1(オレンジ) 2(赤) 2(赤) 押しボタン 1点に対してオレ点灯します。外部入力も同 +ピンポ~ンでお知らせしま します。3(緑) 3(緑) ンジ・赤・緑のいずれかの色 様に表示します。 4(クリア) 4(クリア) が対応します。( 各窓の LED す。 送信機のボタンを長押しま スイッチで設定変更 を点灯する色は、表示機の設 送信機のボタンを長押しで消 たは表示器のクリアボタンで お客様による移設も 定により変更可能です。) 灯します。 簡単に対応します。 BS5B-XC 消灯します。NS426D BS5B-XC NSR426D
Page4

豊富なバリエーションでお客様のニーズにお応えします。アンドンからウェアラブルまで豊富なラインナップで“表示“”音“”振動”“メッセージ”による呼び出しを支援します。 シルウォッチシリーズ 生産工程支援ソフトウェア for WCL シリーズ V2.00 単方向シルウォッチ(426MHz帯) 生産ラインで発生したトラブルをすぐ伝達。 Windowsアプリケーション 工場内に“表示”と“音”で生産ラインの状況をお知らせします。 通信距離 見通し170~ 200m さらに離れたヒトに対し、“振動”“ メッセージ” でお知らせします。 「生産ラインで発生したトラブルに即時対応したい」「生産ライン で発生したトラブル履歴を分析したい」とお考えのお客様のため、 送信機"5" メロディが流れ …無線アンドンシステムAN426IIシリーズと組み合わせてご利用い 赤が点灯 5マド ただけるWindowsアプリケーションです。 AN426TⅡ WCL-426R レッド 通信距離 見通し170~ 200m ●生産ラインの作業者や機械からの呼び出し状況を、PC LANLAN や液晶画面に表示します。 USB SWR-2130 ●生産ラインの作業者や機械からの呼び出しを、離れた 最大 シルウォッチ中継器 ヒトに対して“振動“”メッセージ”でお知らせします。 16点入力 中継器の利用により通信 AN426TⅡ コウテイ3距離を延長できます。 ●製造設備やPLCから入力された信号を、離れたヒトに 製造設備AN426RⅡ-MRD-SIL メッセージ内容を変更 ブヒン することも可能です。 対して“振動“”メッセージ”でお知らせします。 CSV ※AN426RⅡ-MRD-SILにはシルウォッチ送信器が SW-0123 ●簡単UIで入出力信号を制御可能です。 WCP-232-EXL SWSR-P125 SWSR-2130 装着されています。 PLC ●トラブル発生履歴をCSV形式で保存します。 SW-N124 SWR-2130 SWC-1140 SWU-5U シルウォッチ送信器 腕時計型受信器 充電器 5蓮充電型充電器 LAN接続タイプアンドン用受信機 押しボタン 1点 ■ 呼び出しを振動・メッセー 入力 外部入力 2点 ジでお知らせします 通信距離 屋内約120m 見通し約300m 音声入力端子 1点 ■ 充電式 WCL-426R ■ 時計機能 ■ メモリー機能 LAN接続タイプアンドン用受信機 ■ 最大漢字全角10文字表示 作業者や機械に設置された送信機AN426TIIから送信されるトラブル発生連絡をワイヤレス でリアルタイム受信することができます。WCL-426R1台につき最大800台の送信機とワイ SW-0123 ヤレス通信可能であり、1工場内で最大10台のWCL-426Rを共存可能です。つまり、1工場 ・電  源/ AC100V  ・電  源/ AC100V  内で最大8,000か所からトラブル発生連絡を収集することができます。 LANシルウォッチ中継器 DC5Vアダプター(標準付属) DC5Vアダプター(標準付属) ・外形寸法/46W×84H×31Dmm ・外形寸法/ 350W×125H×100Dmm ・重  量/ 約60g ・重  量/ 約1.6kg 生産工程支援ソフトウェア for WCLシリーズ WCL plus」と連携することで、「PCや液晶画面 への呼び出し状況表示」「離れたヒトに対するお知らせ」「トラブル発生履歴の保存」が可能とな 双方向シルウォッチ(429MHz帯) ります。 WCL-426R 通信距離 見通し170~ 200m 有線アンドンシリーズ 双方向シルウォッチでは、 シルウォッチ中継器 呼び出しに対して 送受信器を中継器として利用する Aさんことで通信距離を延長できます。 ANU ■ ANUH接続例 “応答”が可能になります。 SWSR-P125 ①呼び出しを受信 ②対応を送信 対応 両面表示大型 8窓タイプ ③ 窓毎に接点信号を接続することで各 シルウォッチ 通信距離 見通し170~ 200m Aさん対応中を 窓のLEDをオレンジ・赤・緑に自由にBさんが受信 送受信器 Bさん Aさん 点灯・消灯することができます。 SWSR-P125 対応中 ①呼び出しを受信 SWSR-P125 SWSR-2130 SWC-1140 SWU-5U 入力信号 / 16点( 各窓2点 × 8窓) ※オレンジは赤LEDと緑LEDを両方点灯することで表示します。 ※接続例図中のRは赤色LED用の信号を表し、Gは緑色LED用を表します。 シルウォッチ送受信器 腕時計型受信器 充電器 5蓮充電型充電器 1窓寸法 150H×100Wmm ■ オプション 表示に加えて音で知らせることができるメロディ 押しボタン 2点 ■ 呼び出しを振動・メッセー 両面表示 両面表示 両面表示 ホンも取り付け可能です。 入力 外部入力 2点 ジでお知らせします ANUH ANUM ANUS 音声入力端子 1点 ■ 充電式 ■ 時計機能 大型 4窓タイプ 中型 8窓タイプ 1窓タイプ 送受信器は出荷時の設定により ■ メモリー機能 中継器として利用できます。 ■ 最大漢字全角10文字表示 ・電  源/ AC100V  ・電  源/ AC100V  DC5Vアダプター(標準付属) DC5Vアダプター(標準付属) ・外形寸法/46W×84H×31Dmm ・外形寸法/ 350W×125H×100Dmm 入力信号 / 8点(各窓 2点 × 4窓) 入力信号 / 16点(各窓 2点 × 8窓) 入力信号 / 2点( 2点 × 1窓) ANU-MRD ・重  量/ 約60g ・重  量/ 約1.6kg 1窓寸法 150H×100Wmm 1窓寸法 50H×90Wmm 1窓寸法 150H×400Wmm
