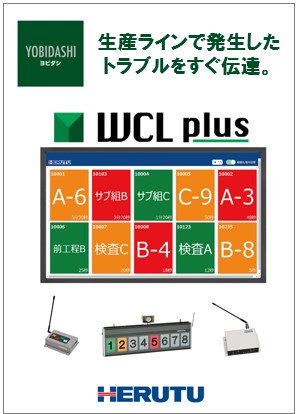

【生産ラインで発生したトラブルをすぐ伝達】生産工程支援ソフトウェア for WCLシリーズ V2.00 WCL plus<2020/10/5リリース>

製品カタログ

生産ラインで発生したトラブルをすぐ伝達。

WCL plusは、「生産ラインで発生したトラブルに即時対応したい」「生産ラインで発生したトラブル履歴を分析したい」とお考えのお客様のため、無線アンドンシステムAN426IIシリーズと組み合わせてご利用いただけるWindowsアプリケーションです。

WCL plusは、「LAN接続タイプ I/Oユニット WCP-232-EXL」を通じて、製造設備やPLCが収集している生産状況を受け取り、作業者が身に着けている「双方向シルウォッチ 腕時計型送受信器 SWSR-2130」に対して、“振動”“メッセージ”でお知らせします。

また、WCL plusは、最大10台の「LAN接続タイプ アンドン用受信機 WCL-426R」からトラブル発生情報をLAN経由でリアルタイム収集し、トラブル発生履歴をCSV形式で保存することができます。

なお、お客様の生産現場に弊社の無線アンドンシリーズAN426IIが導入されている場合、設置済みのアンドン用送信機AN426TIIをそのままご利用いただけます。

<特長>
1.生産ラインの作業者や機械からの呼び出し状況を、PCや液晶画面に表示
・Webブラウザ上で、呼び出しグループ毎に現在の呼び出し状況を表示できます。
・呼び出しグループは、「アンドン用送信機AN426TII」及び「LAN接続タイプ アンドン用受信機WCL-426R」に設定される1~10チャンネルまでのチャンネル毎となります(最大10グループ)。1呼び出しグループに所属できるAN426TIIは、最大800台です。
・各呼び出しグループには、呼び出された順に最大10件まで表示できます。
・呼び出し内容は、「色(オレンジ/赤/緑)」で表示します。
・呼び出し内容に応じたメロディを設定できます(呼び出しが重なった場合は優先順位の高いメロディが鳴ります)。

2.生産ラインの作業者や機械からの呼び出しを、離れたヒトに対して、”振動””メッセージ”でお知らせ
・AN426TIIからの呼び出しに対して、複数の「双方向シルウォッチ 腕時計型送受信器SWSR-2130」に固定メッセージでお知らせできます。WCL plusをインストールしたPCに、「双方向シルウォッチ 送受信器SWSR-P125」をUSB接続する必要があります。接続可能なSWSR-P125は1台です。

3.製造設備やPLCから入力された信号を、離れたヒトに対して”振動””メッセージ”でお知らせ
・LAN接続タイプI/Oユニット WCP-232-EXL」に入力された信号に対して、複数のSWSR-2130に任意のメッセージでお知らせできます。
WCL plusをインストールしたPCに、SWSR-P125をUSB接続する必要があります。接続可能なSWSR-P125は1台です。

4.簡単UIで入出力信号を制御可能
WCP-232-EXL 同士の入力信号/出力信号を制御することができます。
・WCL plusをインストールしたPCに、WCP-232-EXLをLAN接続する必要があります。接続可能なWCP-232-EXLは最大16台です。

5.トラブル発生履歴を保存
・最大10台のアンドン用受信機が受信したトラブル発生履歴をCSV形式で保存することができますので、CSV形式を扱えるアプリケーションで容易にご活用いただけます。

---------------------------------
関連キーワード:アンドン、腕時計、工場、呼び出し、生産トラブル、部品切れ、異常発生、機械停止、AGVトラブル、生産完成品運搬、生産ライン停止、フォークリフト、エレカー、AGV、ラインリーダー、保全スタッフ、表示、音、振動、メッセージ、光、PLC、I/O、接点、

このカタログについて

ドキュメント名 【生産ラインで発生したトラブルをすぐ伝達】生産工程支援ソフトウェア for WCLシリーズ V2.00 WCL plus<2020/10/5リリース>
ドキュメント種別 製品カタログ
ファイルサイズ 694.3Kb
登録カテゴリ
取り扱い企業 ヘルツ電子株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

生産ラインで発生したトラブルをすぐ伝達。 NEW 生産工程支援ソフトウェア for WCLシリーズ V2.00 「生産ラインで発生したトラブルに即時対応したい」 「生産ラインで発生したトラブル履歴を分析したい」 とお考えのお客様のため、無線アンドンシステム AN426IIシリーズと組み合わせてご利用いただける Windowsアプリケーションです。 生産ラインの作業者や機械からの呼び出し状況を、PCや液晶画面に表示 LAN … LAN接続タイプ アンドン用送信機 アンドン用受信機 AN426TⅡ WCL-426R LAN 生産ラインの作業者や機械からの呼び出しを、離れたヒトに対して”振動””メッセージ”でお知らせ LAN USB … LAN接続タイプ アンドン用送信機 アンドン用受信機 双方向シルウォッチ 双方向シルウォッチ AN426TⅡ WCL-426R 送受信器SWSR-P125 腕時計型送受信器SWSR-2130 製造設備やPLCから入力された信号を、離れたヒトに対して”振動””メッセージ”でお知らせ 最大 16点 入力 製造設備 LAN USB LAN接続タイプI/Oユニット 双方向シルウォッチ 双方向シルウォッチ WCP-232-EXL PLC 送受信器SWSR-P125 腕時計型送受信器SWSR-2130 簡単UIで入出力信号を制御可能 トラブル発生履歴を保存 ■WCL plus 仕様及び動作環境 対応OS Windows 8.1以降~Windows 10 32-bit/64-bit 入力 保存データ (CSV 形式 ) 16点 CPU Intel® Core™ 1.5GHz以上 ■生データ ●発生時刻 必要メモリ 2GB以上 LAN接続タイプI/Oユニット ●トラブル内容 WCP-232-EXL LAN 解像度 1366 x 768(FWXGA)以上 製造設備 ■加工データ 出力 ●送信機名 HDD 空き容量100MB以上データログを除く 16点 CSV ●発生時刻 対応言語 日本語 ●トラブル内容 LAN接続タイプI/Oユニット ●トラブル解消までの時間 対応Web Google Chrome PLC WCP-232-EXL ブラウザ (ChoromiumベースのWebブラウザ) お問い合わせは最寄りの販売店まで 〒433-8103 静岡県浜松市北区豊岡町62-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp
