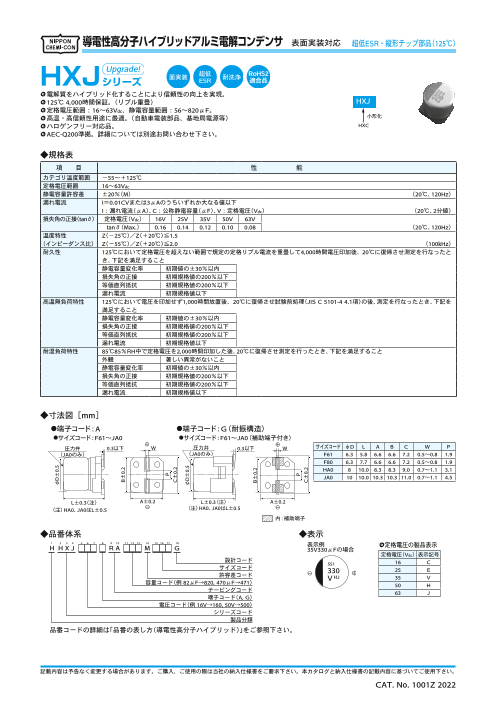

導電性高分子ハイブリッドアルミ電解コンデンサ　HXJシリーズ

導電性高分子ハイブリッドアルミ電解コンデンサ　表面実装対応 超低ESR・縦形チップ部品（125℃） HXJ Upgrade! シリーズ　 面実装 超低 RoHS2 ESR 耐洗浄 適合品 ・電解質をハイブリッド化することにより信頼性の向上を実現。 ・125℃ 4,000時間保証。（リプル重畳） HXJ ・定格電圧範囲：16～63Vdc、静電容量範囲：56～820μF。 ・高温・高信頼性用途に最適。（⾃動車電装部品、基地局電源等） 小形化 ・ハロゲンフリー対応品。 HXC ・AEC-Q200準拠。詳細については別途お問い合わせ下さい。 ◆規格表 項　　目 性　　　　　　能 カテゴリ温度範囲 －55～＋125℃ 定格電圧範囲 16～63Vdc 静電容量許容差 ±20％（M） （20℃、120Hz） 漏れ電流 I＝0.01CVまたは3μAのうちいずれか大なる値以下 I：漏れ電流（μA）、C：公称静電容量（μF）、V：定格電圧（Vdc） （20℃、2分値） 損失角の正接（tanδ） 定格電圧（Vdc） 16V 25V 35V 50V 63V tanδ（Max.） 0.16 0.14 0.12 0.10 0.08 （20℃、120Hz） 温度特性 Z（－25℃）／Z（＋20℃）≦1.5 （インピーダンス比） Z（－55℃）／Z（＋20℃）≦2.0 （100kHz） 耐久性 125℃において定格電圧を超えない範囲で規定の定格リプル電流を重畳して4,000時間電圧印加後、20℃に復帰させ測定を行なったと き、下記を満足すること 静電容量変化率 初期値の±30％以内 損失角の正接 初期規格値の200％以下 等価直列抵抗 初期規格値の200％以下 漏れ電流 初期規格値以下 高温無負荷特性 125℃において電圧を印加せず1,000時間放置後、20℃に復帰させ試験前処理（JIS C 5101-4 4.1項）の後、測定を行なったとき、下記を 満足すること 静電容量変化率 初期値の±30％以内 損失角の正接 初期規格値の200％以下 等価直列抵抗 初期規格値の200％以下 漏れ電流 初期規格値以下 耐湿負荷特性 85℃85％RH中で定格電圧を2,000時間印加した後、20℃に復帰させ測定を行ったとき、下記を満足すること 外観 著しい異常がないこと 静電容量変化率 初期値の±30％以内 損失角の正接 初期規格値の200％以下 等価直列抵抗 初期規格値の200％以下 漏れ電流 初期規格値以下 ◆寸法図［mm］ ●端子コード：A ●端子コード：G（耐振構造） ●サイズコード：F61～JA0 ●サイズコード：F61～JA0（補助端子付き） 圧力弁 0.3以下 W 圧力弁 0.3以下 W サイズコード φD L A B C W P （JA0のみ） （JA0のみ） F61 6.3 5.8 6.6 6.6 7.2 0.5～0.8 1.9 F80 6.3 7.7 6.6 6.6 7.2 0.5～0.8 1.9 HA0 8 10.0 8.3 8.3 9.0 0.7～1.1 3.1 JA0 10 10.0 10.3 10.3 11.0 0.7～1.1 4.5 L±0.3（注） A±0.2 L±0.3（注） A±0.2 （注）HA0、JA0はL±0.5 （注）HA0、JA0はL±0.5 内：補助端子 ◆品番体系 ◆表示 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 H H X J R A M G 表示例 ・定格電圧の製品表示 35V330μFの場合 定格電圧（Vdc）表示記号 設計コード 551 16 C サイズコード 330 25 E 許容差コード V HJ 35 V 容量コード（例 82μF→820, 470μF→471） 50 H テーピングコード 63 J 端子コード（A, G） 電圧コード（例 16V→160, 50V→500） シリーズコード 製品分類 品番コードの詳細は「品番の表し方（導電性高分子ハイブリッド）」をご参照下さい。 記載内容は予告なく変更する場合があります。ご購入、ご使用の際は当社の納入仕様書をご要求下さい。本カタログと納入仕様書の記載内容に基づいてご使用下さい。 CAT. No. 1001Z 2022 φD±0.5 B±0.2 P C±0.2 φD±0.5 B±0.2 P C±0.2

導電性高分子ハイブリッドアルミ電解コンデンサ　表面実装対応 超低ESR・縦形チップ部品（125℃） HXJ Upgrade! シリーズ ◆標準品⼀覧表 WV Cap サイズコード 等価直列抵抗 定格リプル電流 （V ） （μF） （mΩ max./20℃, 100kHz） （mArms/125℃, 100kHz） 品番 dc 150 F61 45 1,080 HHXJ160□RA151MF61G 220 F80 27 1,800 HHXJ160□RA221MF80G 16 470 HA0 20 2,000 HHXJ160□RA471MHA0G 820 JA0 18 2,800 HHXJ160□RA821MJA0G 68 F61 50 1,300 HHXJ250□RA680MF61G 82 F61 50 1,300 HHXJ250□RA820MF61G 100 F61 50 1,300 HHXJ250□RA101MF61G 150 F80 30 1,800 HHXJ250□RA151MF80G 25 180 F80 30 1,800 HHXJ250□RA181MF80G 270 HA0 22 2,000 HHXJ250□RA271MHA0G 330 HA0 22 2,000 HHXJ250□RA331MHA0G 470 JA0 20 2,800 HHXJ250□RA471MJA0G 560 JA0 20 2,800 HHXJ250□RA561MJA0G 56 F61 60 1,200 HHXJ350□RA560MF61G 68 F61 60 1,200 HHXJ350□RA680MF61G 100 F80 35 1,700 HHXJ350□RA101MF80G 120 F80 35 1,700 HHXJ350□RA121MF80G 35 180 HA0 22 2,000 HHXJ350□RA181MHA0G 220 HA0 22 2,000 HHXJ350□RA221MHA0G 330 JA0 20 2,800 HHXJ350□RA331MJA0G 390 JA0 20 2,800 HHXJ350□RA391MJA0G 82 HA0 30 1,700 HHXJ500□RA820MHA0G 50 150 JA0 25 2,000 HHXJ500□RA151MJA0G 56 HA0 40 1,700 HHXJ630□RA560MHA0G 63 100 JA0 30 2,000 HHXJ630□RA101MJA0G □には端子コードが⼊ります。 ◆定格リプル電流周波数補正係数 リプル周波数が標準品⼀覧表の規定値と異なる場合は、下表の係数を乗じた値以下でご使用下さい。 ・周波数補正係数 周波数（Hz) 120 1k 5k 10k 20k 30k 100k～500k 静電容量（μF） 56 ～ 82 0.15 0.50 0.70 0.75 0.80 0.80 1.00 100 ～ 820 0.15 0.50 0.70 0.75 0.85 0.85 1.00 記載内容は予告なく変更する場合があります。ご購入、ご使用の際は当社の納入仕様書をご要求下さい。本カタログと納入仕様書の記載内容に基づいてご使用下さい。 CAT. No. 1001Z 2022
