小形アルミ電解コンデンサ　KXNシリーズ

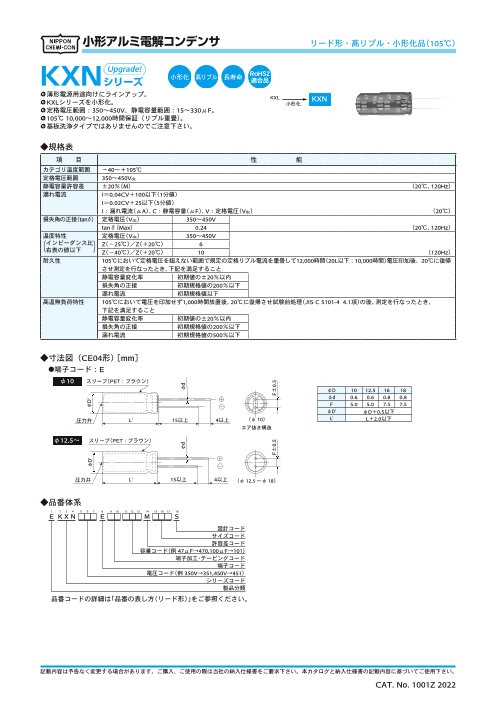

小形アルミ電解コンデンサ リード形・高リプル・小形化品（105℃） KXN Upgrade! シリーズ　 小形化 高リプル 長寿命 RoHS2 適合品 ・薄形電源用途向けにラインアップ。 KXL ・KXLシリーズを小形化。 KXN 小形化 ・定格電圧範囲：350～450V、静電容量範囲：15～330μF。 ・105℃ 10,000～12,000時間保証（リプル重畳）。 ・基板洗浄タイプではありませんのでご注意下さい。 ◆規格表 項　　目 性　　　　　　能 カテゴリ温度範囲 －40～＋105℃ 定格電圧範囲 350～450Vdc 静電容量許容差 ±20％（M） （20℃、120Hz） 漏れ電流 I＝0.04CV＋100以下（1分値） I＝0.02CV＋25以下（5分値） I：漏れ電流（μA）、C：静電容量（μF）、V：定格電圧（Vdc） （20℃） 損失角の正接（tanδ） 定格電圧（Vdc） 350～450V tanδ（Max） 0.24 （20℃、120Hz） 温度特性 定格電圧（Vdc） 350～450V （インピーダンス比） Z（－25℃）／Z（＋20℃） 6 右表の値以下　 Z（－40℃）／Z（＋20℃） 10 （120Hz） 耐久性 105℃において定格電圧を超えない範囲で規定の定格リプル電流を重畳して12,000時間（20L以下：10,000時間）電圧印加後、20℃に復帰 させ測定を行なったとき、下記を満足すること 静電容量変化率 初期値の±20％以内 損失角の正接 初期規格値の200％以下 漏れ電流 初期規格値以下 高温無負荷特性 105℃において電圧を印加せず1,000時間放置後、20℃に復帰させ試験前処理（JIS C 5101-4 4.1項）の後、測定を行なったとき、 下記を満足すること 静電容量変化率 初期値の±20％以内 損失角の正接 初期規格値の200％以下 漏れ電流 初期規格値の500％以下 ◆寸法図（CE04形）［mm］ ●端子コード：E φ10 スリーブ（PET：ブラウン） φD 10 12.5 16 18 φd 0.6 0.6 0.8 0.8 F 5.0 5.0 7.5 7.5 φD' φD＋0.5以下 圧力弁 L' 15以上 4以上 （φ 10） L' L＋2.0以下 エア抜き構造 φ12.5～ スリーブ（PET：ブラウン） 圧力弁 L' 15以上 4以上 （φ 12.5 ～φ 18） ◆品番体系 1 ２ ３ ４ ５ ６ ７ 8 9 10 11 12 13 14 15 16 17 18 E K X N A A A E A A A A A M A A A S 設計コード サイズコード 許容差コード 容量コード（例 47μF→470,100μF→101） 端子加工・テーピングコード 端子コード 電圧コード（例 350V→351,450V→451） シリーズコード 製品分類 品番コードの詳細は「品番の表し方（リード形）」をご参照ください。 記載内容は予告なく変更する場合があります。ご購入、ご使用の際は当社の納入仕様書をご要求下さい。本カタログと納入仕様書の記載内容に基づいてご使用下さい。 CAT. No. 1001Z 2022 φD' φD' φd φd F±0.5 F±0.5

小形アルミ電解コンデンサ リード形・高リプル・小形化品（105℃） KXN Upgrade! シリーズ ◆標準品一覧表 定格リプル 定格リプル WV Cap ケースサイズ 電流 WV Cap ケースサイズ 電流 （Vdc）（μF） φD×L（mm）tanδ （m Arms/ 品番 （Vdc）（μF） φD×L（mm）tanδ （m Arms/ 品番 105℃, 120Hz） 105℃, 120Hz） 18 10×16 0.24 205 EKXN351E□□180MJ16S 15 10×16 0.24 185 EKXN421E□□150MJ16S 27 10×20 0.24 270 EKXN351E□□270MJ20S 22 10×20 0.24 245 EKXN421E□□220MJ20S 33 10×25 0.24 325 EKXN351E□□330MJ25S 27 10×25 0.24 295 EKXN421E□□270MJ25S 33 12.5×16 0.24 315 EKXN351E□□330MK16S 27 12.5×16 0.24 285 EKXN421E□□270MK16S 47 10×30 0.24 420 EKXN351E□□470MJ30S 33 10×30 0.24 350 EKXN421E□□330MJ30S 47 12.5×20 0.24 420 EKXN351E□□470MK20S 39 10×35 0.24 405 EKXN421E□□390MJ35S 56 10×35 0.24 485 EKXN351E□□560MJ35S 39 12.5×20 0.24 380 EKXN421E□□390MK20S 56 16×16 0.24 475 EKXN351E□□560ML16S 39 16×16 0.24 400 EKXN421E□□390ML16S 68 10×40 0.24 560 EKXN351E□□680MJ40S 47 10×40 0.24 465 EKXN421E□□470MJ40S 68 10×45 0.24 580 EKXN351E□□680MJ45S 56 10×45 0.24 530 EKXN421E□□560MJ45S 68 12.5×25 0.24 550 EKXN351E□□680MK25S 56 10×50 0.24 545 EKXN421E□□560MJ50S 68 18×16 0.24 550 EKXN351E□□680MM16S 56 12.5×25 0.24 500 EKXN421E□□560MK25S 82 10×50 0.24 660 EKXN351E□□820MJ50S 56 18×16 0.24 500 EKXN421E□□560MM16S 82 12.5×30 0.24 640 EKXN351E□□820MK30S 68 12.5×30 0.24 585 EKXN421E□□680MK30S 82 16×20 0.24 615 EKXN351E□□820ML20S 68 16×20 0.24 560 EKXN421E□□680ML20S 350 100 12.5×35 0.24 745 EKXN351E□□101MK35S 82 12.5×35 0.24 675 EKXN421E□□820MK35S 100 12.5×40 0.24 775 EKXN351E□□101MK40S 420 82 12.5×40 0.24 705 EKXN421E□□820MK40S 100 18×20 0.24 715 EKXN351E□□101MM20S 82 16×25 0.24 670 EKXN421E□□820ML25S 120 12.5×45 0.24 880 EKXN351E□□121MK45S 82 18×20 0.24 645 EKXN421E□□820MM20S 120 16×25 0.24 810 EKXN351E□□121ML25S 100 12.5×45 0.24 805 EKXN421E□□101MK45S 120 16×30 0.24 870 EKXN351E□□121ML30S 100 16×30 0.24 795 EKXN421E□□101ML30S 150 12.5×50 0.24 1,010 EKXN351E□□151MK50S 120 12.5×50 0.24 905 EKXN421E□□121MK50S 150 18×25 0.24 930 EKXN351E□□151MM25S 120 16×35 0.24 890 EKXN421E□□121ML35S 180 16×35 0.24 1,090 EKXN351E□□181ML35S 120 18×25 0.24 830 EKXN421E□□121MM25S 180 16×40 0.24 1,120 EKXN351E□□181ML40S 150 16×40 0.24 1,030 EKXN421E□□151ML40S 180 18×30 0.24 1,090 EKXN351E□□181MM30S 150 18×30 0.24 995 EKXN421E□□151MM30S 220 16×45 0.24 1,270 EKXN351E□□221ML45S 180 16×45 0.24 1,140 EKXN421E□□181ML45S 220 18×35 0.24 1,250 EKXN351E□□221MM35S 180 16×50 0.24 1,160 EKXN421E□□181ML50S 220 18×40 0.24 1,280 EKXN351E□□221MM40S 180 18×35 0.24 1,130 EKXN421E□□181MM35S 270 16×50 0.24 1,430 EKXN351E□□271ML50S 180 18×40 0.24 1,160 EKXN421E□□181MM40S 270 18×45 0.24 1,450 EKXN351E□□271MM45S 220 18×45 0.24 1,310 EKXN421E□□221MM45S 330 18×50 0.24 1,600 EKXN351E□□331MM50S 270 18×50 0.24 1,450 EKXN421E□□271MM50S 15 10×16 0.24 185 EKXN401E□□150MJ16S 15 10×16 0.24 185 EKXN451E□□150MJ16S 22 10×20 0.24 245 EKXN401E□□220MJ20S 18 10×20 0.24 220 EKXN451E□□180MJ20S 27 10×25 0.24 295 EKXN401E□□270MJ25S 22 12.5×16 0.24 255 EKXN451E□□220MK16S 27 12.5×16 0.24 285 EKXN401E□□270MK16S 27 10×25 0.24 295 EKXN451E□□270MJ25S 39 10×30 0.24 385 EKXN401E□□390MJ30S 33 10×30 0.24 360 EKXN451E□□330MJ30S 39 12.5×20 0.24 380 EKXN401E□□390MK20S 33 12.5×20 0.24 350 EKXN451E□□330MK20S 47 10×35 0.24 445 EKXN401E□□470MJ35S 39 10×35 0.24 410 EKXN451E□□390MJ35S 47 16×16 0.24 435 EKXN401E□□470ML16S 39 16×16 0.24 400 EKXN451E□□390ML16S 56 10×40 0.24 505 EKXN401E□□560MJ40S 47 10×40 0.24 465 EKXN451E□□470MJ40S 56 10×45 0.24 530 EKXN401E□□560MJ45S 47 10×45 0.24 485 EKXN451E□□470MJ45S 56 12.5×25 0.24 500 EKXN401E□□560MK25S 47 12.5×25 0.24 455 EKXN451E□□470MK25S 56 18×16 0.24 500 EKXN401E□□560MM16S 47 18×16 0.24 455 EKXN451E□□470MM16S 68 10×50 0.24 600 EKXN401E□□680MJ50S 56 10×50 0.24 545 EKXN451E□□560MJ50S 68 12.5×30 0.24 585 EKXN401E□□680MK30S 56 12.5×30 0.24 530 EKXN451E□□560MK30S 68 16×20 0.24 560 EKXN401E□□680ML20S 56 16×20 0.24 510 EKXN451E□□560ML20S 400 82 12.5×35 0.24 675 EKXN401E□□820MK35S 450 68 12.5×35 0.24 615 EKXN451E□□680MK35S 82 18×20 0.24 645 EKXN401E□□820MM20S 82 12.5×40 0.24 705 EKXN451E□□820MK40S 100 12.5×40 0.24 775 EKXN401E□□101MK40S 82 12.5×45 0.24 725 EKXN451E□□820MK45S 100 12.5×45 0.24 805 EKXN401E□□101MK45S 82 16×25 0.24 670 EKXN451E□□820ML25S 100 16×25 0.24 740 EKXN401E□□101ML25S 82 18×20 0.24 645 EKXN451E□□820MM20S 120 12.5×50 0.24 905 EKXN401E□□121MK50S 100 12.5×50 0.24 825 EKXN451E□□101MK50S 120 16×30 0.24 870 EKXN401E□□121ML30S 100 16×30 0.24 795 EKXN451E□□101ML30S 120 18×25 0.24 830 EKXN401E□□121MM25S 100 18×25 0.24 760 EKXN451E□□101MM25S 150 16×35 0.24 995 EKXN401E□□151ML35S 120 16×35 0.24 890 EKXN451E□□121ML35S 150 16×40 0.24 1,030 EKXN401E□□151ML40S 120 16×40 0.24 920 EKXN451E□□121ML40S 150 18×30 0.24 995 EKXN401E□□151MM30S 120 18×30 0.24 890 EKXN451E□□121MM30S 180 16×45 0.24 1,140 EKXN401E□□181ML45S 150 16×45 0.24 1,040 EKXN451E□□151ML45S 180 18×35 0.24 1,130 EKXN401E□□181MM35S 150 18×35 0.24 1,030 EKXN451E□□151MM35S 220 16×50 0.24 1,290 EKXN401E□□221ML50S 180 16×50 0.24 1,160 EKXN451E□□181ML50S 220 18×40 0.24 1,280 EKXN401E□□221MM40S 180 18×40 0.24 1,160 EKXN451E□□181MM40S 220 18×45 0.24 1,310 EKXN401E□□221MM45S 180 18×45 0.24 1,180 EKXN451E□□181MM45S 270 18×50 0.24 1,450 EKXN401E□□271MM50S 220 18×50 0.24 1,310 EKXN451E□□221MM50S □□には端子加工・テーピングコードが入ります。 ◆定格リプル電流周波数補正係数 リプル周波数が標準品一覧表の規定値と異なる場合は、下表の係数を乗じた値以下でご使用下さい。 ・周波数補正係数 周波数（Hz） 静電容量（μF） 120 1k 10k 100k 15～82 1.00 1.75 2.25 2.50 100～330 1.00 1.67 2.05 2.25 ※アルミ電解コンデンサの劣化はリプル電流重畳による自己発熱温度上昇により、寿命が加速します。 詳しくはカタログTECHNICAL NOTE記載の「5－3リプル電流と寿命」項をご参照ください。 記載内容は予告なく変更する場合があります。ご購入、ご使用の際は当社の納入仕様書をご要求下さい。本カタログと納入仕様書の記載内容に基づいてご使用下さい。 CAT. No. 1001Z 2022
