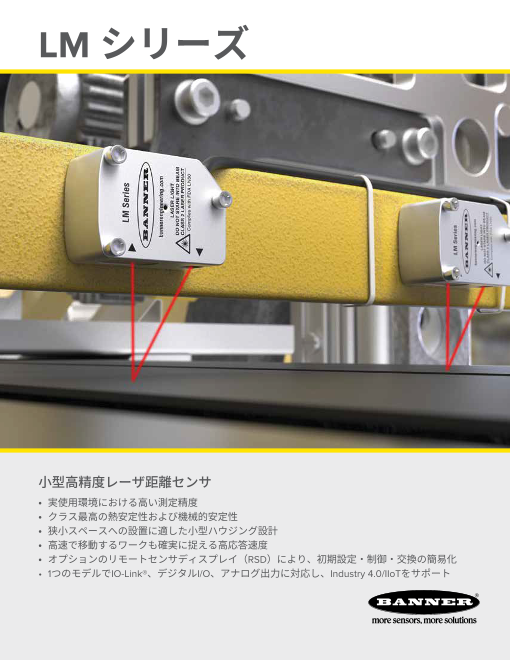

LM レーザ距離センサ

LM シリーズ 小型高精度レーザ距離センサ • 実使用環境における高い測定精度 • クラス最高の熱安定性および機械的安定性 • 狭小スペースへの設置に適した小型ハウジング設計 • 高速で移動するワークも確実に捉える高応答速度 • オプションのリモートセンサディスプレイ（RSD）により、初期設定・制御・交換の簡易化 • 1つのモデルでIO-Link®、デジタルI/O、アナログ出力に対応し、Industry 4.0/IIoTをサポート

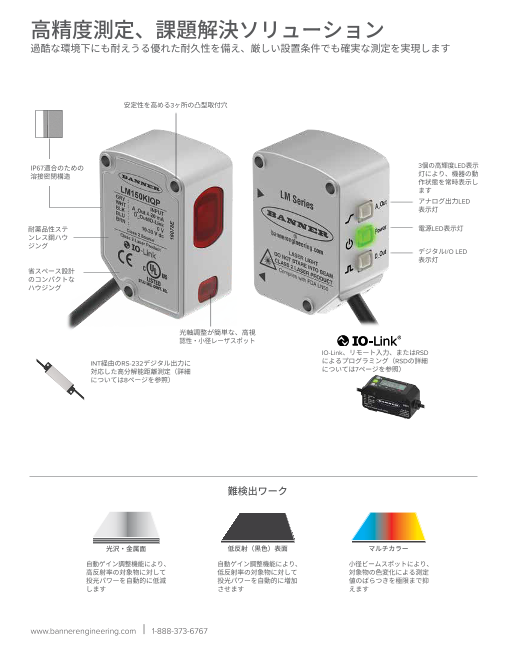

高精度測定、課題解決ソリューション 過酷な環境下にも耐えうる優れた耐久性を備え、厳しい設置条件でも確実な測定を実現します 安定性を高める3ヶ所の凸型取付穴 IP��適合のための 3個の高輝度LED表示 溶接密閉構造 灯により、機器の動 作状態を常時表示し ます アナログ出力LED 表示灯 耐薬品性ステ 電源LED表示灯 ンレス鋼ハウ ジング デジタルI/O LED 表示灯 省スペース設計 のコンパクトな ハウジング 光軸調整が簡単な、高視 認性・小径レーザスポット IO-Link、リモート入力、またはRSD INT経由のRS-232デジタル出力に によるプログラミング（RSDの詳細 対応した高分解能距 離測定（詳細 については7ページを参照） については8ページを参照） 難検出ワーク 光沢・金属面 低反射（黒色）表面 マルチカラー 自動ゲイン調整機能により、 自動ゲイン調整機能により、 小径ビームスポットにより、 高反射率の対象物に対して 低反射率の対象物に対して 対象物の色変化による測定 投光パワーを自動的に低減 投光パワーを自動的に増加 値のばらつきを極限まで抑 します させます えます www.bannerengineering.com | 1-888-373-6767

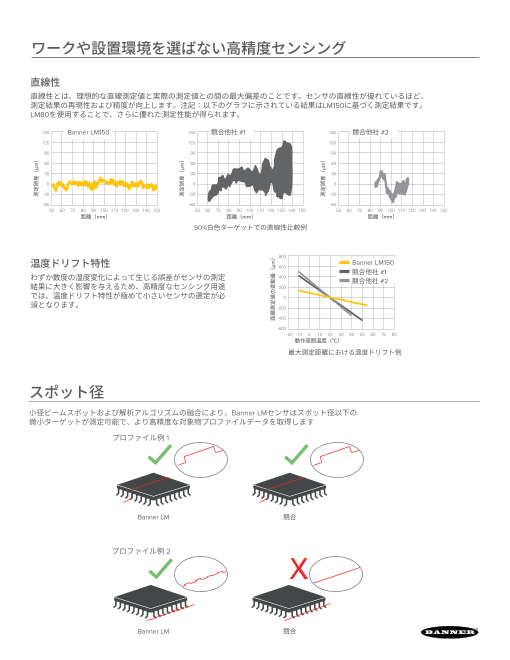

ワークや設置環境を選ばない高精度センシング 直線性 直線性とは、理想的な直線測定値と実際の測定値との間の最大偏差のことです。センサの直線性が優れているほど、 測定結果の再現性および精度が向上します。注記：以下のグラフに示されている結果はLM150に基づく測定結果です。 LM80を使用することで、さらに優れた測定性能が得られます。 150 Banner LM150 150 競合他社 #1 150 競合他社 #2 120 120 120 -11 90 90 90 60 60 60 -38 μm 30 30 30 0 0 0 -30 -30 -30 -31 μm -60 -60 -60 50 60 70 80 90 100 110 120 130 140 150 50 60 70 80 90 100 110 120 130 140 150 50 60 70 80 90 100 110 120 130 140 150 距離（mm） 距離（mm） 距離（mm） 90%白色ターゲットでの直線性比較例 800 温度ドリフト特性 Banner LM150 600 競合他社 #1 わずか数度の温度変化によって生じる誤差がセンサの測定 400 競合他社 #2 結果に大きく影響を与えるため、高精度なセンシング用途 200 では、温度ドリフト特性が極めて小さいセンサの選定が必 0 須となります。 -200 -400 -600 -20 -10 0 10 20 30 40 50 60 70 80 動作周囲温度（℃） 最大測定距離における温度ドリフト例 スポット径 小径ビームスポットおよび解析アルゴリズムの融合により、Banner LMセ ンサはスポット径以下の 微小ターゲットが測定可能で、より高精度な対象物プロファイルデータを取得します プロファイル例 1 Banner LM 競合 プロファイル例 2 Banner LM 競合 測定誤差（µm） 測定誤差（µm） 距離測定値の変動量（µm） 測定誤差（µm）

+11 μm +38 μm +31 μm クランクシャフトの振れ測定 重大なエンジン故障やトラブルを未然に防ぐため、クランクシャフトの振れがメーカ規格（公差） に収まっているかの管理は極めて重要です。 課題 光沢のある金属は正反射を発生させ、付着した残留オイルは非常に暗い測定対象となるため、従 来の光学センサでは検出が極めて難しいワークでした。さらに、タクトタイムを短縮して生産量 を増やすために高速回転させて検査する必要があり、現場の大きな負担となっています。 主な特長 LM150はダイナミックパワー調整機能を搭載し、金属などの光沢ワークから黒色などの暗いワー クまで、表面状態に左右されない高精度な測定を実現します。測定のばらつきを最小限に抑え、 歩留まり向上につながる確実で信頼性の高い検査環境を提供します。さらに、クラス最高峰の 4 kHzという高速測定レートを誇り、ワークの微細な形状変化も確実に追従し、高速ラインでの 品質管理を強力にサポートします。 主なメリット LM150センサの優れた測定精度が、欠陥の見逃しや不要な誤判定を抑制し、厳しい公差要求への 適合性を保証します。さらに、優れた高速測定性能により検査工数を大幅に短縮しながら、ライ ン上を高速移動するワークの不具合も確実に捉え、生産性と品質の両立を実現します。 対象物の反射率に関わらず 高精度な測定を実現 www.bannerengineering.com | 1-888-373-6767

材料の厚み測定 多くの場合はラインの最終工程で製品の品質検査が実施されます。しかし、許容公差外の部材は すべて廃棄する必要があります。段ボールシートの長いロールを搬送する場合、厚みをリアルタ イムに監視して、規格外品の大量発生を予防することが材料ロスの削減に直結します。 課題 幅の広い段ボールシートは、流れ方向だけでなく左右の幅方向でも厚みにムラが生じがちです。 さらに、1日の中での工場の温度変化がセンサの測定誤差を引き起こし、正確な厚み管理を阻む原 因になっていました。 主な特長 ワークの幅方向に3台のLM150を配置することで、製造ライン上での厚み変化をリアルタイムに監 視します。0.004 mmの圧倒的な高分解能により、わずかな厚みの変化逃さず検出し、品質の安定 化に貢献します。LM150の極めて優れた直線性は、長尺ロール製品の連続測定において不可欠であ り、全数検査の信頼性を劇的に高めます。さらに、高耐久なステンレス鋼製ハウジングを採用して いるため、現場の温度変化に左右されない確実で安定した計測を実現します。 主なメリット LM150の優れた熱安定性と高精度測定が、微少な測定変化をリアルタイムに捉えます。変化に応じ てPLCへ加速・減速の指示を即座に送り、工程を自動最適化することで、製品ロスや廃棄を最小限 に抑え、歩留まり向上とコスト削減に大きく貢献します。 4 mA 4 mA 材料の広範囲にわたって高精度な測定を実現 20 m2A0 mA する、極めて直線性の高いアナログ出力

正しい向き/位置合わせ判定 半導体製造現場では、ICチップの機能や性能を1個ずつ確実にテストする必要があります。チップ はネスト（トレイ）に収められて検査ステーションへ搬送されますが、搬送する際チップがネス トへ隙間なく確実に着座し、正しい向きで配置されていることが不可欠です。わずかな浮きや向 きの誤りがあると検査を正しく完了できず、歩留まりの低下やライン停止の原因となります。 課題 ICチップのわずかな傾きによる微小な距離変化は、検出漏れの原因となりやすく判定が極めて困 難です。また、しっかり着座していても裏返しで配置されている場合があります。しかし、検査 ステーション内の設置スペースは極めて限られており、大型の画像処理システムや汎用センサを 導入する余裕がないのが実情です。 主な特長 LM80は難度の高い黒色ワークでも0.002 mmの微小な高さ変化を確実に捉える高精度を実現して います。測定距離80 mmにおいてわずか0.37 x 0.21 mmという極小ビームスポットにより、ICチッ プ上の微細なポイントを緻密に測定し、わずかな傾きも見逃さない圧倒的な検査信頼性を提供し ます。さらに、距離と受光強度を同時に判定するデュアルティーチモードにより、ワークの明暗 や表裏・コントラストの違いも一括で判別します。 主なメリット LMの優れた高精度測定により、チップのわずかな浮きや不完全な着座を確実に検出。さらにデュ アルティーチモードにより表裏の向きまで同時に判定するため、検査漏れや誤判定を大幅に削減 し、検査ラインの信頼性を高めます。また、LM80のコンパクト設計により、既存のテスト治具や 狭い検査スペースへもスムーズに導入いただけます。 OK NG NG 本検査プロセスでは、距離測定により ワークの有無および位置状態を判定し、 受光量測定により正確な色またはワー クの表裏方向を検出します 距離 色 www.bannerengineering.com | 1-888-373-6767

RSD – リモートセンサディスプレイ RSD1リモートディスプレイは、センサの簡単な設定と監視を行えるよう に設計されています。複数センサへの設定コピー機能を備えており、装 置メーカによる初期セットアップに使用できます。 • 離れた場所に設置されたセンサヘッドの各種パラメータ設定に対応 • 2行8文字表示ディスプレイを搭載し、セットアップおよび操作が簡単 • 遠隔モニタリング用リアルタイム距離測定値表示機能 • 最大6パターンの個別設定値を内部メモリに保存可能 • 設定完了後は取り外してセンサ単体で運用可能 2行8文字の直感的な ディスプレイにより、 設定が簡単 押しボタン 出力A LED表示灯 電源LED表示灯 出力B LED表示灯 ピグテールコネクタ DINレール取付可 保存された設定による簡単な機器交換 最大6パターンの個 別設定が保存可能 で、迅速な品種切り替えに対応

LMシリーズ センサ 検出距離 シリーズ （mm） 出力 接続方式 LM 150 KI QP -X232 150 = 50–150 KI = 制 御出力および4 ～ 20 mAアナログ出力 QP = PVC M12 -X232 = RS-485 80 = 40–80 KU = 制 御出力および0 ～ 10 Vアナログ出力 ピグテー ル（QD） シリアル通信* IRSD = アナログ出力および通信機能 * シリアル通信にはRS-232通信ケーブル （INT-BBB-X232Q5）が必要です 仕様 23.5 mm 35.8 mm 分解能（mm） LM150：0.004 保護等級（環境耐性） IP67 48.5 mm LM80 ：0.002 材質・構造 ハウジング：316L ステンレス鋼 直線性 (mm) LM150： 50 ～ 120： ± 0 .06 ウィンドウ：PMMAアクリル 120 ～ 150：± 0.07 LM80 ： 40 ～ 70：± 0 .02 温度ドリフト特性 LM150：± 0.008 mm/ °C 70 ～ 80：± 0.03 LM80 ：± 0.006 mm/ °C スポット径 (mm) LM150：0.77 x 0.31 レーザクラス LM150：Class 2 LM80 ：0.37 x 0.21 LM80 ：Class 1 応答速度 基本測定や平均化の設定に 認証 応じて、最速 0.5 ms 動作温度 -10 ～ +55 ℃（+14 ～ +131 ℉） アクセサリ LM RSD1 MQDEC3-5.. MQDEC2-5.. 5ピン 5ピン MQDEC3-503SS MQDEC2-506 0.91 m (3') シールド付M12コネクタ 2 m (6.5') 両端コネクタ MQDEC3-506SS 掲載されているのはスト MQDEC2-515 2 m (6.5') M12シールド付 レートコネクタモデルで 5 m (15') （プラグ/ソケット） MQDEC3-515SS す。L形コネクタの場合 MQDEC2-530 SMBLML1 SMBLML2 5 m (15') は、型番の末尾にRAを 9 m (30') MQDEC3-530SS 追加してください MQDEC2-550 9 m (30') （例：MQDEC2-506RA） 15 m (50') Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2021 Banner Engineering Corp. Minneapolis, MN USA PN 205945 rev. B
