TL50 Pro タワーライト

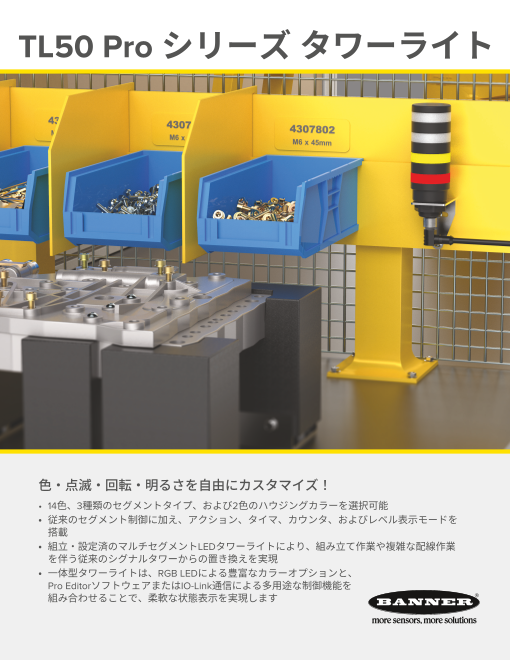

TL50 Pro シリーズ タワーライト 色・点滅・回転・明るさを自由にカスタマイズ！ • 14色、3種類のセグメントタイプ、および2色のハウジングカラーを選択可能 • 従来のセグメント制御に加え、アクション、タイマ、カウンタ、およびレベル表示モードを 搭載 • 組立・設定済のマルチセグメントLEDタワーライトにより、組み立て作業や複雑な配線作業 を伴う従来のシグナルタワーからの置き換えを実現 • 一体型タワーライトは、RGB LEDによる豊富なカラーオプションと、 Pro EditorソフトウェアまたはIO-Link通信による多用途な制御機 能を 組み合わせることで、柔軟な状態表示を実現します

TL50 Pro タワーライト • 最大10セグメント構造（モデルによる）により、高度なステータス表示お よび 高精細なプロセス情報の視覚表示に対応 • レベル、タイマ、カウンタ、およびアクションモード等の高度なアニメーショ ン機能により、現場の状況変化を動的に伝達 • IO-Link対応モデルにおけるパラメータおよびプロセスデータの設定により、 全機能の迅速かつ完全な制御を実現 • デジタルI/Oモデルも、Banner専用のPro EditorソフトウェアとProコンバータ ケーブルで簡単にカスタマイズ設定が可能 標準ブザー（IP50） 密閉型ブザー（IP67） 全方位密閉型ブザー仕様（IP67） 最大音量：92 db @ 1 m 最大音量：94 db @ 1 m 標準：最大 音量 99 db @ 1 m 音量調節：最大音 量 95 db @ 1 m PRO シリーズ スタイル ハウジング セグメント数 音響報知器 ハウジング色 接続方式 TL50 P C 3 A Q P = Pro 空白 = 標準仕様 1 = 1セグメント 空白 = なし 空白 = 黒 空白 = ケーブル引き出し（2 m） C = 小型 2 = 2セグメント A = ブザー C = 灰 Q = M12コネクタ一体型（QD) BL = ビーコン 3 = 3セグメント ALS = 密閉型ブザー（連続音） QP = M12ピグテール（QD） 4 = 4セグメント AOS = 全方位密閉型ブザー（連続音） 5 = 5セグメント コネクタ（QD）モデルには適合する AOSI = 音量調整付全方位密閉型ブザー コードセット（別売）が必要です 6 = 6セグメント （連続音） 7 = 7セグメント* *ブザー付モデルは非対応 ハウジング セグメント数 音響報知器 制御方式 ハウジング色 接続方式 TL50 3 A K Q TL50 = 標準仕様 1 = 1セグメント 空白 = なし K = IO-Link 空白 = 黒 Q = M12コネクタ一体型（QD) TL50C = 小型 2 = 2セグメント A = ブザー C = 灰 QP = M12ピグテール（QD） TL50BL = ビーコン 3 = 3セグメント ALS = 密 閉型ブザー（連続音） 4 = 4セグメント AOS = 全方位密閉型ブザー（連続音） コネクタ（QD）モデルには適合する 5 = 5セグメント AOSI = 音量調整付全方位密閉型ブザー（連続音） コードセット（別売）が必要です 6 = 6セグメント 7 = 7セグメント 8 = 8セグメント 9 = 9セグメント 10 = 10セグメント www.bannerengineering.com | 1-888-373-6767

充填レベル監視 課題 • 作業者から管理者まで、誰もがホッパー内の材料残量を ひと目で確認できる環境が求められています • 従来のローカル表示器では離れた場所から確認できず、 見落としや確認作業の手間が発生する場合があります • 材料の溢れによる現場の汚染や、ホッパー空による突然 のライン停止は、大きな生産ロスにつながります ソリュー ション • TL50 Pro タワーライトなら、明確に色分けされたセグ メ ントで充填レベルを表示するため、工場内の遠くか らで も一目で状況を確認できます • レーザでの測定データは、IO-LinkマスタやセンサのPFM出 力との直接接続により、誰にでも直感的に理解できる充 填レベルへと手軽に変換可能です • 日々の生産計画に合わせた最適な材料残量管理を実現し、 無駄のない効率的な生産体制構築に貢献します モードおよびアニメーション 50 50 多色変化 50/50 回転 タイマー レベル 高速点滅 スクロール 点滅 カウンタ 往復スクロール

TL50 Pro タワーライト 仕様 供給電圧 10 ～ 30 VDC 平面設置用折りたたみ式ブラケット 材質・構造 ベース・カバー：ABS 高い位置への取付用 表示セグメント：ポリカーボネート 保護等級 NEMA/UL Type 13 （環境耐性） ブザーなし・密閉型ブザー：IP67 標準ブザー：IP50 動作温度 標準仕様：−40 ～ +50 ℃ (−40 ～ +122 ℉) 標準ブザーおよび密閉型ブザー仕様：−20 ～ +50 ℃ (−4 ～ +122 ℉) 認証 SA-FFB12 黒 SA-FFB12C アクセサリ 灰 高所取付用システム 取付ブラケット SA-M30TE12 黒色アセタール製アダプタ/カバー SA-M30TE12C 白色UHMW製取付アダプタ/ベース SOP-E12-150A (150 mm) SOP-E12-300A (300 mm) SOP-E12-900A (900 mm) 黒色アルマイト処理アルミパイプ SOP-E12-150AC (150 mm) SMB30MM SMB30A SMBAMS30P SMB30RAVK SOP-E12-300AC (300 mm) SOP-E12-900AC (900 mm) クリアアルマイト処理アルミパイプ LMBE12RA35 SOP-E12-150SS (150 mm) 35 mmオフセット亜鉛製L形取付ブラケット 追加のアクセサリについては、 SOP-E12-300SS (300 mm) LMBE12RA45 bannerengineering.com をご参照ください SOP-E12-900SS (900 mm) 45 mmオフセット亜鉛製L形取付ブラケット SUS304(304ステンレス鋼)ポール または SA-F12 SA-E12M30 黒色亜鉛ダイカスト製取付ベース（4穴仕様） 黒色アセタール製取付ベース SA-F12-3 SA-E12M30C 黒色ポリカーボネート製取付ベース（3穴仕様） 白色UHMW製取付ベース DCモデル用コードセット Proモデル用アクセサリ 4ピン M12（3色モデル用） MQDC-406 リストにはストレートコネクタの型式を 2 m (6.5') 記載しています。L形コネクタの場合は、 MQDC-415 型番の末尾にRAを追加してください 5 m (15') （例：MQDC-40 6RA） MQDC-430 9 m (30') ACモデル用コードセット 4ピン マイクロスタイル MQAC2-406 5ピン M12（4色モデル用） MQDC1-506 ストレートコネクタの型式を記載 リストにはストレートコネクタの型 式を 2 m (6.5') 2 m (6.5') しています。L形コネクタの場合は、 MQAC2-415 記載しています。L形コネクタの場 合は、 MQDC1-515 型番の末尾にRAを追加してください 型番の末尾にRAを追加して ください 5 m (15') 5 m (15') PRO-KIT-ACCの内容： MQAC2-430 （例：MQDC1-506RA） MQDC1-530 （例：MQAC2-406RA） 9 m (30') MQDC-506-USB ACC-PRO-CABLE5 9 m (30') Pro コンバータケーブル ケーブル引き出しモデル 5ピン マイクロスタイル MQAC2-506 8ピン M12（5色以上のモデル用） MQDC2S-806 CSB-M1251FM1251M および端子台モデル用接 ストレートコネクタ仕様 2 m (6.5') リストにはストレートコネクタの型 式を 2 m (6.5') スプリッタ 続アクセサ MQAC2-515 記載しています。L形コネクタの場合は、 MQDC2S-815 PSW-24-1 MQDC-801-5M-PRO 5 m (15') 型番の末尾にRAを追加してください 5 m (15') 電源 5ピンから8ピ ン MQAC2-530 （例：MQDC2S-806RA） MQDC2S-830 両端コネクタコードセット 9 m (30') 9 m (30') Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA B_51160841
