ソリッドステート出力や有接点出力の安全機器に最適。最大SIL 3およびカテゴリ4、PLeに対応します。
セーフティライトカーテンや安全モジュールなど、ソリッドステート出力または有接点出力を持つ主安全機器からの信号を、安全性を維持したまま設備制御系へ伝えるには、信頼性の高いインターフェースモジュールが不可欠です。
Bannerの「セーフティインターフェースモジュール」は、外部機器モニタリング（EDM）機能を備えた主安全機器向けに、絶縁された安全出力接点を提供し、強固な安全システム構築をサポートします。
【安全制御システムの信頼性を高める特長】
・幅広い主安全機器に対応
セーフティライトカーテン、安全モジュールなど、ソリッドステート出力または有接点出力を持つ主安全機器に接続し、絶縁された安全出力接点を提供します。
・EDM機能との連携
主安全機器のモニタリング（外部機器モニタリング：EDM）入力接続用として、NC（b接点）出力を備えたモデル（SR-IM-11A、IM-T-11A）もラインナップしています。
・高い安全性能カテゴリ
アプリケーションに応じて、最大SIL 3（IEC 61508/IEC 62061）およびカテゴリ4、PLe（EN ISO 13849-1）の安全規格に適合しており、グローバルな安全基準を満たします。定格動作電圧は24 VDC、安全出力定格は6Aです。
安全システムの「要」となる確実な信号伝達インターフェースを、ぜひ本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | セーフティインターフェースモジュール |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

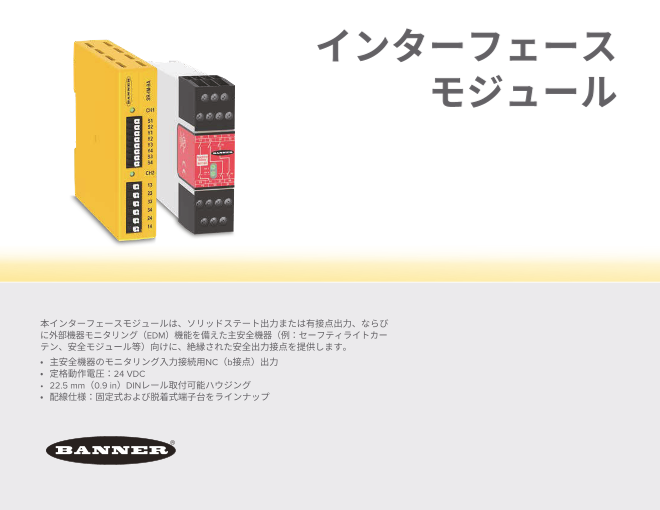

Page1
インターフェース
モジュール
本インターフェースモジュールは、ソリッドステート出力または有接点出力、 ならび
に外部機器モニタリング（EDM）機能を備えた主安全機器（例：セーフティライトカー
テン、安全モジュール等）向けに、絶縁された安全出力接点を提供します。
• 主安全機器のモニタリング入力接続用NC（b接点）出力
• 定格動作電圧：24 VDC
• 22.5 mm（0.9 in）DINレール取付可能ハウジング
• 配線仕様：固定式および脱着式端子台をラインナップ
Page2
XS26
CH1 LED
表示灯 SR-IM-9Aおよび SR IM ES UM GM AT MMD SC26
SR-IM-11A
非常停止ボタン
固定式プッシュイン
CH2 LED スプリングクランプ端子 ローププルスイッチ
表示灯 • 短時間での設置が可能
• 耐振動性
100 x 22.5 x 98 mm ライトカーテン/
スキャナ
ライトカーテン/
EDM機能付スキャナ
ゲートスイッチ
（相補出力、
IM-T-9Aおよび 例：NC/NO）
IM-T-11A ゲートスイッ チ
着脱式ねじ端子台 （同種出力、
例：NO/NO）
• 素早い機器交換が可能
84 x 22.5 x 118 mm セーフティマット*
両手操作制 御
ミューティング
供給 安全 安全出力 安全出力
シリーズ 電圧 入力 接点 定格 補助出力 安全性能カテゴリ
*SMリレーモジュールの詳 細および入手につきましては、 www.bannerengineering.comをご参照ください。
SR-IM-9A 24 VDC 2 NC 3 NO 6A -
外部機器モニタリン
グ（EDM）機能搭載
安全機器：アプリケ
SR-IM-11A 24 VDC 2 NC 2 NO 6A 1 NC ーションに応じて、
最大SIL 3（IEC XS26/SC26 セーフティコントローラの特長
61508/IEC 62061）
IM-T-9A 24 VDC 2 NC 3 NO 6A - およびカテゴリ4、 • 無料の専用PCソフトウェアを使い、アイコンをドラッグ＆ドロップするだけで直感
PL e（EN ISO 的に設定できます
13849-1）に適合 • 26点入力および安全出力2系統（ベースコントローラ本体）
IM-T-11A 24 VDC 2 NC 2 NO 6A 1 NC • 拡張型ハードウェア構造—任意の組み合わせで最大8台の拡張モジュールを増設可能
• 産業用イーサネット通信対応
R
INDUSTRIAL ETHERNET PCCC
1-888-373-6767
© 2019 Banner Engineering Corp. Minneapolis, MN USA www.bannerengineering.com
