プラグアンドプレイ設計で、異種デバイス間のシームレスなデータ連携を低コストで実現します。
工場のIoT化（スマートファクトリー）を進める上で、既存の設備に組み込まれているアナログセンサ（4-20mA、0-10Vなど）やデジタルI/O機器のデータをいかに効率よくネットワークに上げるかが大きな課題となります。
Bannerの「SNAP SIGNAL」ソリューションは、これまで接続できなかった異種デバイス間の連携を可能にし、現場のIoT化やスムーズなデータ活用を強力に推進します。
【シームレスなデータ統合を実現する特長】
・S15Cコンバータ（IO-Link）
設定不要で、4-20 mAアナログやPWM/PFMなどの信号をIO-Linkへ簡単に変換します。上位のIO-Linkマスタを経由したデータ収集が容易になります。
・S15Cコンバータ（Modbus）
デジタルI/Oやアナログなどの信号をModbusへ簡単に変換し、監視やクラウドへのデータ送信を容易にします。変流器（CT）やサーミスタ（TMS）専用モデルもラインナップしています。
・スムーズな導入
ほとんどの製品が面倒なセットアップ不要で、設置後すぐに使用可能です。業界標準のM12コネクタ採用により、既存設備へのスムーズな導入が可能です。
システム全体の統合・自動化に向けた確実なソリューションとして、現場のデータ活用を加速させるコンバータをぜひ本カタログにてご検討ください。
関連メディア
このカタログについて
| ドキュメント名 | SNAP SIGNAL |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

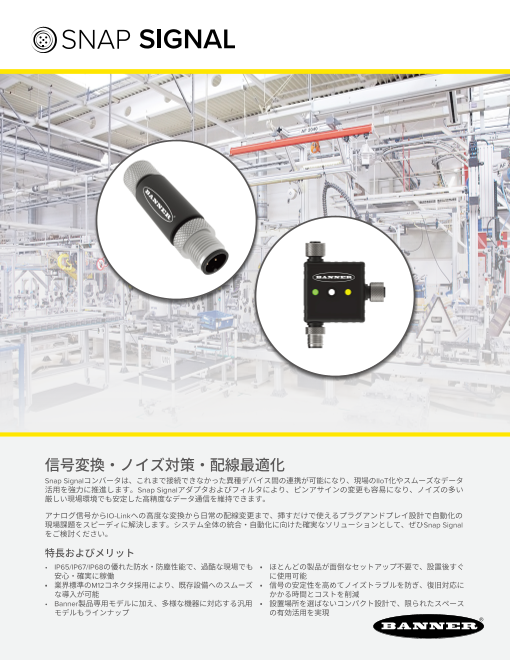

Page1
信号変換・ノイズ対策・配線最適化
Snap Signalコンバータは、これまで接続できなかった異種デバイス間の連携が可能になり、現場のIIoT化やスムーズなデータ
活用を強力に推進します。Snap Signalアダプタおよびフィルタにより、ピンアサインの変更も容易になり、ノイズの多い
厳しい現場環境でも安定した高精度なデータ通信を維持できます。
アナログ信号からIO-Linkへの高度な変換から日常の配線変更まで、挿すだけで使えるプラグアンドプレイ設計で自動化の
現場課題をスピーディに解決します。システム全体の統合・自動化に向けた確実なソリューションとして、ぜひSnap Signal
をご検討ください。
特長およびメリット
• IP65/IP67/IP68の優れた防水・防塵性能で、過酷な現場でも • ほとんどの製品が面倒なセットアップ不要で、設置後すぐ
安心・確実に稼働 に使用可能
• 業界標準のM12コネクタ採用により、既存設備へのスムーズ • 信号の安定性を高めてノイズトラブルを防ぎ、復旧対応に
な導入が可能 かかる時間とコストを削減
• Banner製品専用モデルに加え、多様な機器に対応する汎用 • 設置場所を選ばないコンパクト設計で、限られたスペース
モデルもラインナップ の有効活用を実現
Page2
S15C コンバータ S15C コンバータ
設定不要で、4-20 mAアナログなどの信号を デジタルI/Oやアナログなどの信号をModbus
IO-Linkへ簡単に変換します へ簡単に変換し、監視やクラウドへのデータ
送信を容易にします
アナログ アナログ
PWM / PFM PWM / PFM
デジタルI/O デジタルI/O
（NPN/PNP） （NPN/PNP）
S15C — I — KQ S15C — I — MQ
I = 4—20 mA I = 4—20 mA
U = 0—10 VDC U = 0—10 VDC
B21 = NPN/PNP両用デジタルI/O CT = 変流器
MGN = Modbus TMS = サーミスタ
MGP = Modbus GPS
MVT= Modbus 振動/温度センサ
MEZ = EZ-ARRAY
MTH = Modbus 温度/湿度センサ
MUL = Modbus 超音波センサ
S15A アダプタ S15F フィルタ
IN OUT
Signal Filter Signal
Noise
S15A — F1324X-M1324X — Q S15F — 30V — Q
1～5のピン位置について、数字は接続先を 30V = 30 VDC 電圧サプレッサ
示しており、先にソケット側、次にプラグ側 H-500 = ハイインピーダンス フィルタ
の順で表記されています （最大 500 mA）
L-4000 = ローインピーダンスフィルタ
（最大 4000 mA）
S15A — F 1 3 2 X — M 1 3 2 X — Q
ソケット プラグ
1 3 4 5 1 3 4 5
R45C コンバータ
R45C — B22 — SQ
B22 = NPN/PNP両用デジタルI/O
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2021 Banner Engineering Corp. Minneapolis, MN USA PN 225184
