K50 Pro Touch

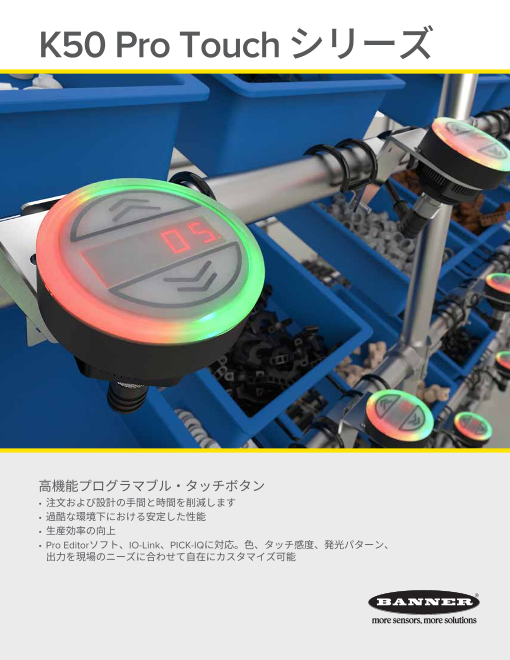

K50 Pro Touch シリーズ 高機能プログラマブル・タッチボタン • 注文および設計の手間と時間を削減します • 過酷な環境下における安定した性能 • 生産効率の向上 • Pro Editorソフト、IO-Link、PICK-IQに対応。色、タッチ感度、発光パターン、 出力を現場のニーズに合わせて自在にカスタマイズ可能

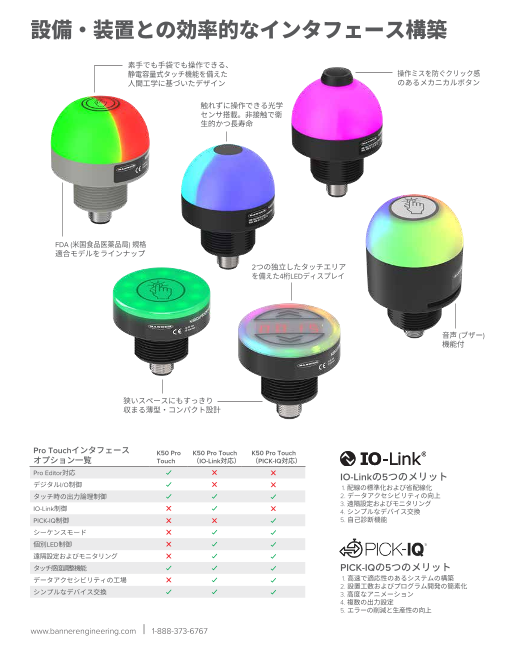

設備・装置との効率的なインタフェース構築 素手でも手袋でも操作できる、 静電容量式タッチ機能を備えた 操作ミスを防ぐクリック 感 人間工学に基づいたデザイン のあるメカニカルボタン 触れずに操作できる光学 センサ搭載。非接触で衛 生的かつ長寿命 FDA (米国食品医薬品局) 規格 適合モデルをラインナップ 2つの独立したタッチエリア を備えた4桁LEDディスプレイ 音声 (ブAザuーdib) le 機能付 狭いスペースにもすっきり 収まる薄型・コンパクト設計 Pro Touchインタフェース K50 Pro K50 Pro Touch K50 Pro Touch オプション一覧 Touch （IO-Link対応） （PICK-IQ対応） Pro Editor対応 IO-Linkの5つのメリット デジタルI/O制御 1. 配線の標準化および省配線化 タッチ時の出力論理制御 2. データアクセシビリティの向上 3. 遠隔設定およびモニタリング IO-Link制御 4. シンプルなデバイス交換 PICK-IQ制御 5. 自己診断機能 シーケンスモード 個別LED制御 遠隔設定およびモニタリング タッチ感度調整機能 PICK-IQの5つのメリット データアクセシビリティの工場 1. 高速で適応性のあるシステムの構築 2. 設置工数およびプログラム開発の簡素化 シンプルなデバイス交換 3. 高度なアニメーション 4. 複数の出力設定 5. エラーの削減と生産性の向上 www.bannerengineering.com | 1-888-373-6767

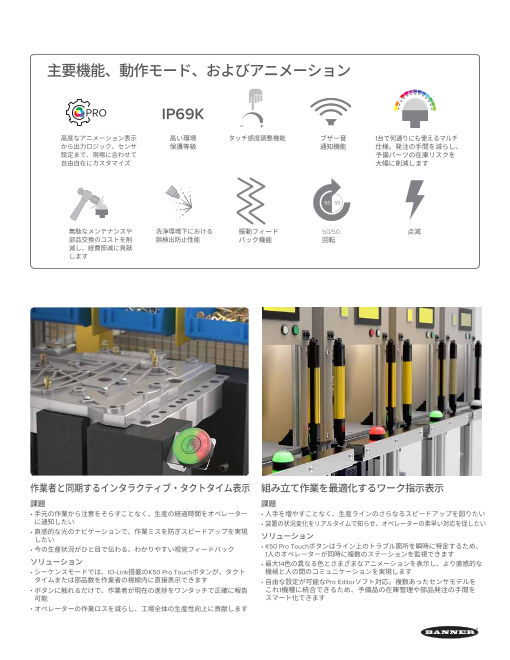

主要機能、動作モード、およびアニメーション PRO IP69K 高度なアニメーション表示 高い環境 タッチ感度調整機能 ブザー音 1台で何通りにも使えるマルチ から出力ロジック、センサ 保護等級 通知機能 仕様。発注の手間を減らし、 設定まで、現場に合わせて 予備パーツの在庫リスクを 自由自在にカスタマイズ 大幅に削減します 50 50 無駄なメンテナンスや 洗浄環境下における 振動フィ ード 50/50 点滅 部品交換のコストを削 誤検出防止性能 バック機能 回転 減し、経費節減に貢献 します 作業者と同期するインタラクティブ・タクトタイム表示 組み立て作業を最適化するワーク指示表示 課題 課題 • 手元の作業から注意をそらすことなく、生産の経過時間をオペレーター • 人手を増やすことなく、生産ラインのさらなるスピードアップを図りたい に通知したい • 装 置の状況変化をリアルタイムで知らせ、オペレーターの素早い対応を促したい • 直感的な光のナビゲーションで、作業ミスを防ぎスピードアッ プを実現 したい ソリューション • 今の生産状況がひと目で伝わる、わかりやすい視覚フィードバック • K50 Pro Touchボタンはライン上のトラブル箇所を瞬時に特定する ため、 1人のオペレーターが同時に複数のステーションを監視できます ソリューション • 最大14色の異なる色とさまざまなアニメーションを表示し、より直感的な • シーケンスモードでは、IO-Link搭載のK50 Pr o Touchボタンが、タクト 機械と人の間のコミュニケーションを実現します タイムまたは部品数を作業者の視線内に直接表示できます • 自 由な設定が可能なPro Editorソフト対応。複数あ ったセンサモデルを • ボタンに触れるだけで、作業者が現在の進捗をワンタッチで正確に報告 これ1機種に統合できるため、予備品 の在庫管理や部品発注の手間を 可能 スマート化できます • オペレーターの作業ロスを減らし、工場全体の生産性向上に貢献します

ディスプレイ付K50 Pro Touch 製造現場でのデジタルピッキング、装置の状態監視、 オペレーターへの指示伝達に最適なインターフェース デバイスです。現在のステータスを誰にでもわかり やすく伝え、確実な操作フィードバックを得ること で、現場の作業スピードと生産性を向上させます • 4桁7セグメントLEDディスプレイ • 2つの独立したタッチエリア • 水しぶき、油、その他の異物による誤作動に対して 優れた耐性を持っています • 素手でも手袋でも操作可能 ディスプレイ付・IO-Link対応 K50 Pro Touch 操作 シリーズ スタイル 方式 ハウジング ディスプレイ 通信方式 接続方式 K50 P T C D4 K QP P = Pro T = タッチ式 C = コンパクト D4 = 4桁LEDディスプレイ K = IO-Link Q = 4ピン M12コネクタ一体型（QD） QP = 150 mm (6 インチ) ケーブル付4ピンM12コネクタ（QD) コネクタ（QD）モデルには適合するコードセット（別売ケーブル）が必要です ディスプレイ付・PICK-IQ対応 K50 Pro Touch 操作 シリーズ スタイル 方式 ハウジング ディスプレイ 通信方式 接続方式 K50 P T C D4 S Q2PS P = Pro T = タッチ式 C = コンパクト D4 = 4桁LEDディスプレイ S = PICK-IQ™ Q = 4ピン M12コネクタ一体型（QD） QP = 150 mm (6 インチ) ケーブル付4ピンM12コネクタ（QD) Q2PS = 5ピン M12コネクタ一体型（QD)デュアル240 m m （9.45 インチ）PVCシールドケーブル コネクタ（QD）モデルには適合するコードセット（別売ケーブル）が必要です www.bannerengineering.com | 1-888-373-6767

ブザー付K50 Pro Touch トーンのカスタマイズおよび音量調整が可能な14種類の ブザー音を本体に内蔵。定評のある高性能タッチボタン に「耳でもわかる」確実な通知オプションが加わりました • 水しぶきや洗剤、油、埃などが付着する過酷な現場でも、 誤作動を起こさない抜群の信頼性を実現 • 内蔵ブザーは、単独のアラームとして鳴らすことも、タッチ 操作と連動して鳴らすこともシーンに合わせて選べます • 音量調整および入力制御に対応した14種類の音色 (ト ーン) が利用可能 • 素手でも手袋でも操作可能 • スペースに限りのある狭い場所や薄型化が求められる 装置に最適な、コンパクトモデルをラインナップ • Pro Editorソフトウェアで現場の仕様に合わせて入出力を 簡単に設定・変更できます ブザー付K50 Pro Touch 操作 出力 出力 シリーズ スタイル 方式 ハウジング 状態 機能 色・制御 音声 接続方式 K50 P T C A M GRY3 A QP P = Pro T = タッチ式 A = N.O. M = モメンタリ A = ブザー L = ラッチ C = コンパクト GRY3 = プログラマブルマルチカラー Blank = 2 m PVCケーブル 空白 = 標準ドーム型 （3色、5ピン） Q = M12コネクタ一体型 RGB7 = プログラマブルマルチカラー （QD、機種により5ピンまたは8ピン仕様） （7色、8ピン） QP = M12コネクタ付PVCケーブル （ケーブル長：150 mm、 　機種により5ピンまたは8ピン仕様） コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です ブザー付・IO-Link対応 K50 Pro Touch 操作 シリーズ スタイル 方式 ハウジング 通信方式 音声 接続方式 K50 P T C K A QP P = Pro T = タッチ式 C = コンパクト K = IO-Link A = ブザー Q = 4ピン M12コネクタ一体型（QD） 空白 = 標準ドーム型 QP = 4ピンM12コネクタ付PVCケーブル （QD、ケーブル長：150 mm） コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です

K50 Pro Touch K50 Proマルチカラータッチボタンは、実績のあるタッチ技術 と堅牢性に加え、RGB LEDによる多彩な表示機能を融合した デバイスです • タッチセンサによるスイッチ機能と統合された高輝度 LEDインジケータ • 水しぶきがかかっても誤作動しない抜群の耐水性と、 作業手袋をはめたままでもスムーズに反応する優れた 操作性を同時に実現 • 衛生管理が厳しく求められる食品・飲料業界にも安心 してお使いいただける、FDA適合材質モデルをラインナップ • これ1台で最大14色の鮮やかなカラー表示に対応。現場 の状況を多彩な色でわかりやすく識別できます (緑、赤、 黄、青、白、シアン、マゼンタ、オレンジ、アンバー、 ライムグリーン、スプリンググリーン、スカイブルー、 紫、ローズ) K50 Pro Touch 操作 出力 出力 シリーズ スタイル 方式 ハウジング 状態 機能 色・制御 接続方式 K50 P T C A M GRY3 Q P = Pro C = コンパクト* M = モメンタリ GRY3 = プログラマブルマルチカラー Blank = 2 m PVCケーブル 空白 = 標準ドーム型 L = ラッチ （3色、5ピン） Q = M12コネクタ一体型 RGB14 = プ ログラマブルマルチカラー （QD、機種により5ピンまたは8ピン仕様）** T = タッチ式 A = N.O. （14色、8ピン） QP = M12コネクタ付ピグテールケーブル TF = タッチ式、FDA規格適合 （QD、機種により5ピンまたは8ピン仕様）** TV = タッチ式、振動フィードバック * FDA規格適合の材質、または振動フィードバック付では利用できま せん **FDA規格適合の材質では利用できません TFV = タッチ式、FDA規格適合、 コネクタ（QD）モデルには適合する 振動フィードバック コードセット（別売ケーブル）が必要です IO-Link対応 K50 Pro Touch 操作 シリーズ スタイル 方式 ハウジング 通信方式 接続方式 K50 P T C K Q P = Pro T = タッチ式 C = コンパクト* K = IO-Link Q = 4ピン ユーロスタイルコネクタ一体型（QD）** TF = タッチ式、FDA規格適合 空白 = 標準ドーム型 QP = 4ピン M12コネクタ付ピグテール（QD）** TV = タッチ式、振動フィードバック TFV = タッチ式、FDA規格適合、 コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です 振動フィードバック * FDA規格適合の材質、または振動フィードバック付では利用 できません **FDA規格適合の材質では利用できません PICK-IQ対応 K50 Pro Touch 操作 シリーズ スタイル 方式 ハウジング 通信方式 接続方式 K50 P T S Q P = Pro T = タッチ式 空白 = 標準ドーム型 S = シリアル/PICK-IQ Q = 4ピン M12コネクタ一体型（QD） Q2PS = 5ピン M12コネクタ一体型（QD)デュアル2 40 mm （9.45 インチ）PVCシールドケーブル コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です www.bannerengineering.com | 1-888-373-6767

光学センサ付K50 Pro • 触れずに操作できる光学センサにより機器が汚れにくく、 面倒な清掃やメンテナンスの手間と時間を大幅に削減します • 検出をピッキングまたは配置プロセスに組み込むことが でき、オペレーターの作業効率と 処理能力の向上に貢献 します • 外乱光、EMI (電磁干渉)、およびRFI (電波干渉/無線周波数 干渉) に対する高度な外乱ノイズ耐性を装備 光学センサ付 K50 Pro 操作 出力 出力 シリーズ スタイル 方式 状態 機能 色・制御 接続方式 K50 P FF50 A M GRY3 QP P = Pro A = N .O. GRY3 = プログラマブルマルチカラー 空白 = 2 m PVCケーブル （3色、5ピン） Q = M12コネクタ一体型 FF50 = 50 mm 固定距離* M = モメンタリ RGB14 = プ ログラマブルマルチカラー （QD、機種により5ピンまたは8ピン仕様） FF100 = 100 mm 固定距離* L = ラッチ （14色、8ピン） QP = 12コネクタ付ピグテールケーブル FF200 = 200 mm 固定距離* （QD、機種により5ピンまたは8ピン仕様） * カットオフ距離は、検出物および諸公差により、規定の仕様範囲から変動することがあります コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です 押しボタン付 K50 Pro • メカニカルスイッチの採用により、確実なクリック感を実現 • 意図しない接触による誤作動を防ぐ、しっかりと した押し込み による確実な操作 IO-Link対応 K50 Pro 押しボタン 操作 シリーズ スタイル 方式 通信方式 接続方式 K50 P PB K Q P = Pro PB = 押しボタン K = IO-Link Q = 4ピン M12コネクタ一体型（QD） コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です

仕様 Proモデル ディスプレイ付 Pro Touchモデル ブザー付 Pro Touchモデル 電源 Proモデル：12 ～30 VDC Proモデル：10 ～30 VDC Proモデル：12 ～30 VDC IO-Linkモデル：18 ～ 30 VDC IO-Linkモデル：18 ～ 30 VDC IO-Linkモデル：18 ～ 30 VDC 動作温度 -40 ～ 50 ℃ -40 ～ 50 ℃ -40 ～ 70 ℃ 材質・構造 標準モデル ベース、ドーム、およびナット：ポリカーボネート 標準モデル ベース、ドーム、 標準モデル ベース、ドーム、 FDAモデル ベース、ドーム、およびナット：FDA規 格適合 およびナット：ポリカ ーボネート およびナット：ポリカ ーボネート 　　　　　　　　　　　　　　　　　　　　コポリエステル 保護等級 標準および光学モデル：IP67、 IP69K (DIN 40050-9規格準拠) * IP67、IP69K (DIN 40050-9規格準拠)* IP67、IP69K (DIN 40050-9規格準拠)* （環境耐性） FDAモデル：IP67、DIN IP69K 押しボタンモデル：IP65 認証 *ケーブル引出タイプ仕様についても、ケーブル本体およびケーブル引き出し口が 高圧洗浄から防護されていることを条件に、DIN IP69K保護等級に適合します Pro Touch・ 押しボタ ン付 ディスプレ イ付 ブザー付 ブザー付コンパクト 光学センサ付Pro Pro Pro Touch Pro Touch Pro Touch ø 50.0 mm 43.7 mm 49.6 mm 35 mm 31.6 mm 17 mm ø 30.0 mm アクセサリ Pro Editor アクセサリ SMB30A SMB30FA SMB30SC SMB30RAVK SMBAMS30P SMBAMS30RA M12 コードセット 4ピン 5ピン 8ピン（シールド付） MQDC-506-USB ストレートコネクタの MQDC-406 MQDC1-506 MQDC-806 Pro コンバータケーブル 型式を記載しています。 2 m (6.5') 2 m (6.5') 2 m (6.5') CSB-M1251FM1251M L形コネクタの場合は、 MQDC-415 MQDC1-515 MQDC-815 スプリッタ 型番の末尾にRAを追加 5 m (15') 5 m (15') 5 m (15') PSW-24-1 してください MQDC-430 MQDC1-530 MQDC-830 電源 （例：MQDC-406RA） 9 m (30') 9 m (30') 9 m (30') ACC-PRO-CABLE5 ケーブル引き出し式およびねじ端子モデル用 適合アクセサリ MQDC-801-5M-PRO 5ピン - 8ピン 両端コネクタ付コードセット 4-Pin (IO-Link) 5ピン M12 両端コネクタ付 MQDEC-401SS M12 ウォッシュダウン MQDC-WDSS-0506 コードセット 0.31 m (1.0') コードセット（IP69K） 2 m (6.5') ストレートコネクタ MQDEC-403SS ストレートコネクタ MQDC-WDSS-0515 仕様 0.61 m (3.0') 仕様 5 m (15') MQDEC-406SS MQDC-WDSS-0530 2 m (6.5') 9 m (30') 詳細については、bannerengineering.comをご覧ください Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA PN 207499 rev. A
