K50 表示灯・ボタン

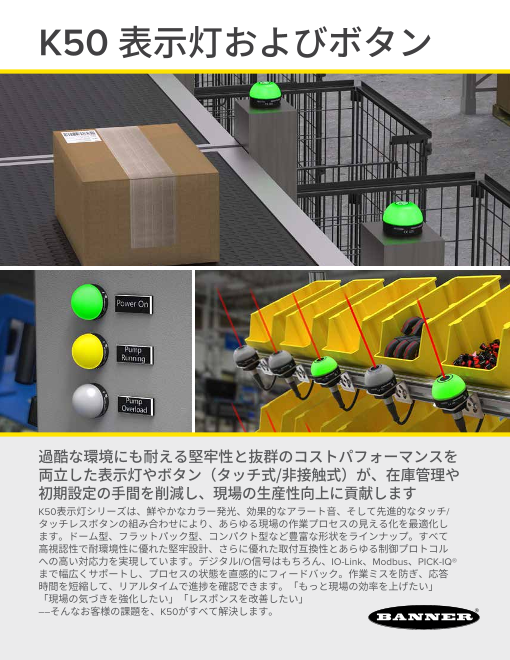

K50 表示灯およびボタン 過酷な環境にも耐える堅牢性と抜群のコストパフォー マンスを 両立した表示灯やボタン（タッチ式/非接触式）が、在庫管理や 初 期設定の手間を削減し、現場の生産性向上に貢献します K50表示灯シリーズは、鮮やかなカラー発光、効果的なアラート音、そして先進的なタッチ/ タッチレスボタンの組み合わせにより、あらゆる現場の作業プロセスの見える化を最適化し ます。ドーム型、フラットパック型、コンパクト型など豊富な形状をラインナップ。すべて 高視認性で耐環境性に優れた堅牢設計、さらに優れた取付互換性とあらゆる制御プロトコル への高い対応力を実現しています。デジタルI/O信号はもちろん、IO-Link、Modbus、PICK-IQ® まで幅広くサポートし、プロセスの状態を直感的にフィードバック。作業ミスを防ぎ、応答 時間を短縮して、リアルタイムで進捗を確認できます。「もっと現場の効率を上げたい」 「現場の気づきを強化したい」「レスポンスを改善したい」 ――そんなお客様の課題を、K50がすべて解決します。

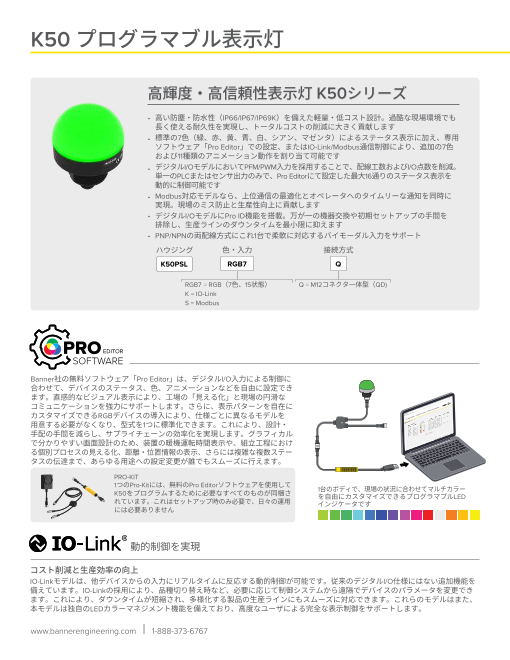

K50 プログラマブル表示灯 高輝度・高信頼性表示灯 K50シリーズ • 高い防塵・防水性（IP66/IP67/IP69K）を備えた軽量・低コスト設計。過酷な現場環境でも 長く使える耐久性を実現し、トータルコストの削減に大きく貢献します • 標準の7色（緑、赤、黄、青、白、シアン、マゼンタ）によるステータス表示に加え、専用 ソフトウェア「Pro Editor」での設定、またはIO-Link/Modbus通信制御により、追加の7色 および11種類のアニメーション動作を割り当て可能です • デジタルI/OモデルにおいてPFM/PWM入力を採用することで、配線工数およびI/O点数を削減。 単一のPLCまたはセンサ出力のみで、Pro Editorにて設定した最大16通りのステータス表示を 動 的に制御可能です • Modbus対応モデルなら、上位通信の最適化とオペレータへのタイムリーな通知を同時に 実 現。現場のミス防止と生産性向上に貢献します • デジタルI/OモデルにPro ID機能を搭載。万が一の機器交換や初期セットアップの手間を 排除し、生産ラインのダウンタイムを最小限に抑えます • PNP/NPNの両配線方式にこれ1台で柔軟に対応するバイモーダル入力をサポート ハウジング 色・入力 接続方式 K50PSL RGB7 Q RGB7 = RGB（7色、15状態） Q = M12コネクタ一体型（QD) K = IO-Link S = Modbus PRO EDITOR SOFTWARE Banner社の無料ソフトウェア「Pro Editor」は、デジタルI/O入力による制御に 合わせて、デバイスのステータス、色、アニメーションなどを自由に設定でき ます。直感的なビジュアル表示により、工場の「見える化」と現場の円滑な コミュニケーションを強力にサポートします。さらに、表示パターンを自在に カスタマイズできるRGBデバイスの導入により、仕様ごとに異なるモデルを 用意する必要がなくなり、型式を1つに標準化できます。これにより、設計・ 手配の手間を減らし、サプライチェーンの効率化を実現します。グラフィカル で分かりやすい画面設計のため、装置の暖機運転時間表示や、組立工程におけ る個別プロセスの見える化、距離・位置情報の表示、さらには複雑な複数ステー タスの伝達まで、あらゆる用途への設定変更が誰でもスムーズに行えます。 PRO-KIT 1つのPro-Kitには、無料のPro Editorソフトウェアを使用して K50をプログラムするために必要なすべてのものが同梱さ 1台のボディで、現場の状況に合わせてマルチカラー を自由にカスタマイズできるプログラマブルLED れています。これはセットアップ時のみ必要で、日々の運用 インジケータです には必要ありません 動的制御を実現 コスト削減と生産効率の向上 IO-Linkモデルは、他デバイスからの入力にリアルタイムに反応する動的制御が可能です。従来のデジタルI/O仕様にはない追加機能を 備えています。IO-Linkの採用により、品種切り替え時など、必要に応じて制御システムから遠隔でデバイスのパラメータを変更でき ます。これにより、ダウンタイムが短縮され、多様化する製品の生産ラインにもスムーズに対応できます。これらのモデルはまた、 本モデルは独自のLEDカラーマネジメント機能を備えており、高度なユーザによる完全な表示制御をサポートします。 www.bannerengineering.com | 1-888-373-6767

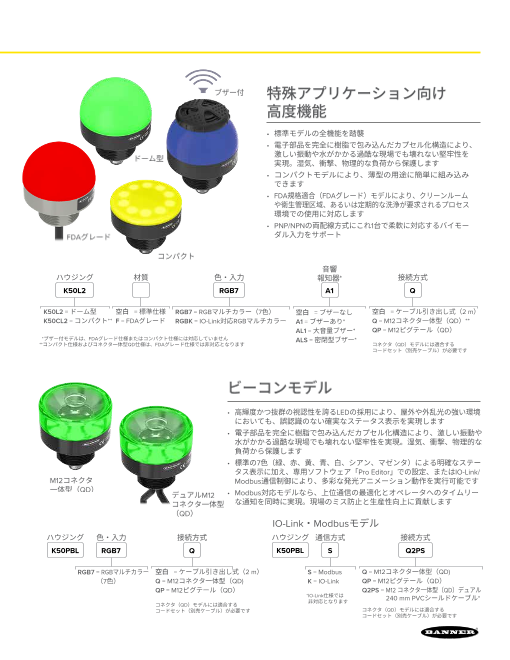

ブザー付 特殊アプリケーション向け 高度機能 • 標準モデルの全機能を踏襲 • 電子部品を完全に樹脂で包み込んだカプセル化構造により、 ドーム型 激しい振動や水がかかる過酷な現場でも壊れない堅牢性を 実現。湿気、衝撃、物理的な負荷から保護します • コンパクトモデルにより、薄型の用途に簡単に 組み込み できます • FDA規格適合（FDAグレード）モデルにより、クリーンルーム や衛生管理区域、あるいは定期的な洗浄が要求されるプロセス 環境での使用に対応します • PNP/NPNの両配線方式にこれ1台で柔軟に対応するバイモー FDAグレード ダル入力をサポート コンパクト 音響 ハウジング 材質 色・入力 報知器* 接続方式 K50L2 RGB7 A1 Q K50L2 = ドーム型 空白 = 標準仕様 RGB7 = RGBマルチカラー（7色） 空白 = ブザーなし 空白 = ケーブル引き出し式（2 m） K50CL2 = コンパクト** F = FDAグレード RGBK = IO-Link対応RGBマルチカラー A1 = ブザーあり* Q = M12コネクタ一体型（QD）** AL1 = 大音量ブザー* QP = M12ピグテール（QD） *ブザー付モデルは、FDAグレード仕様またはコンパク ト仕様には対応していません ALS = 密閉型ブザー* **コンパクト仕様およびコネクタ一体型QD仕様は、FDAグレード仕様では非対応となります コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です ビーコンモデル • 高 輝度かつ抜群の視認性を誇るLEDの採用により、屋外や外乱光の強い環境 においても、誤認識のない確実なステータス表示を実現します • 電子部品を完全に樹脂で包み込んだカプセル化構造により、激しい振動や 水がかかる過酷な現場でも壊れない堅牢性を実現。湿気、衝撃、物理的な 負荷から保護します • 標準の7色（緑、赤、黄、青、白、シアン、マゼンタ）による明確なステー タス表示に加え、専用ソフトウェア「Pro Editor」での設定、またはIO-Link/ M12コネクタ Modbus通信制御により、多彩な発光アニメーション動作を実行可能です 一体型（QD） デュアルM 12 • Modbus対応モデルなら、上位通信の最適化とオペレータへのタイム リー コネクタ一体型 な通知を同時に実現。現場のミス防止と生産性向上に貢献します （QD） IO-Link・Modbusモデル ハウジング 色・入力 接続方式 ハウジング 通信方式 接続方式 K50PBL RGB7 Q K50PBL S Q2PS RGB7 = RGBマルチカラー 空白 = ケーブル引き出し式（2 m） S = Modbus Q = M12コネクタ一体型（QD) （7色） Q = M12コネクタ一体型（QD) K = IO-Link QP = M12ピグテール（QD） QP = M12ピグテール（QD） Q2PS = M12 コネクタ一体型（QD）デュ アル * IO-Link仕様では 非対応となります 240 mm PVCシールドケーブル* コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です

K50 表示灯 ドーム型モデル • 開梱後、初期設定不要で高輝度かつ均一な3色発光に対応します • 電子部品を完全に樹脂で包み込んだカプセル化構造により、激しい振動や水がかかる過酷な 現場でも壊れない堅牢性を実現。湿気、衝撃、物理的な負荷から保護します ハウジング 色 入力 接続方式 K50L GRY P Q GRY = 緑、赤、黄 P = PNP Q = M12コネクタ一体型（QD) コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です 防爆エリア対応モデル • ATEX、CSA c/us、UKCA、およびIECExなどの各種防爆規格の認証を取得しており、危険場所 で の使用に対応します • IP67/IP69K (DIN 40050-9)規格に準拠した完全密閉構造を採用し、きわめて過酷な動作環境に 対 応します • 単色、2色、または3色の固定色モデルをラインナップ。全5色のバリエーションから選択可能 色 ハウジング スタイル 1 2 3 入力 接続方式 K50L M G R Y P Q M = Ex mb G = 緑 B = 青 P = PNP 空白 = ケーブル引き出し式（2 m） N=Ex nA R = 赤 W = 白 Q = M12コネクタ一体型（QD）* Y = 黄 X = 色なし コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です *Ex mbモデルでは利用できません 薄型モデル • 開梱後、初期設定不要で最大5色の高輝度かつ均一なマルチカラー発光に対応します • 設置スペースが限られた薄型装置や狭いエリアにも対応する、コンパクトかつ薄型設計 • PNP/NPNのどちらの配線方式にも柔軟に対応できるバイモーダル入力を搭載。設計・仕様変更時 の再選定コストを削減します ハウジング 色 入力 接続方式 K50FL G R Y P Q G = 緑 B = 青 O = 橙 P = PNP 空白 = ケーブル引き出し式（2 m） R = 赤 W = 白 X = 色なし* N = NPN Q = M12コネクタ一体型（QD） Y = 黄 QP = M12コネクタ一体型（QD） 150 mm PVCケーブル * 「X」に指定されたLED色は、対応する入力配線を 使用しない仕様であることを示しています QPMA = M12コネクタ一体型（QD） 150 mm PURケーブル コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です www.bannerengineering.com | 1-888-373-6767

ビーコンモデル • 高輝度かつ抜群の視認性を誇るLEDの採用により、屋外や外乱光の強い環境）においても、 誤認識のない確実なステータス表示を実現します • 開梱後、初期設定不要で5色の中から任意の色を選択してすぐに使用可能です • PNP/NPNのどちらの配線方式にも柔軟に対応できるバイモーダル入力を搭載 LED色 視認可能エリア 入力タイプ 供給電圧 接続方式 型式 緑 側面方向のみ視認可能 K50BLXGXPQ 側面および上面方向から視認可能 K50BCLXGXPQ 赤 側面方向のみ視認可能 K50BLXRXPQ 側面および上面方向から視認可能 K50BCLXRXPQ 黄 側面方向のみ視認可能 K50BLXYXPQ 側面および上面方向から視認可能 K50BCLXYXPQ 青 側面方向のみ視認可能 PNP 12 ～ 30 VDC M12コネクタ 一体型（QD） K50BLXBXPQ 側面および上面方向から視認可能 K50BCLXBXPQ 白 側面方向のみ視認可能 K50BLXWXPQ 側面および上面方向から視認可能 K50BCLXWXPQ 緑、赤、黄 側面方向のみ視認可能 K50BLGRYPQ 側面および上面方向から視認可能 K50BCLGRYPQ デイライト（屋外視認）モデル • 高出力かつ視認性に優れたLEDの採用により、屋外の日中アプリケーションにおいて、誤 認識のない確実なステータス表示を実現します • コストパフォーマンスとコンパクト設計を両立した薄型ハウジングが、限られた狭い設置 スペースの課題を解決します • 開梱後、初期設定不要で1色、2色、または3色の固定色発光に対応します （全5色のカラーバリエーションより選択可能） LED色 入力タイプ 供給電圧 接続方式 型式 緑 K50LDXGXPQ 赤 K50LDXRXPQ 黄 PNP/NPN K50LDXYXPQ 青 K50LDXBXPQ 白 15 ～ 30 VDC M12コネクタ K50LDXWXPQ 緑、赤、黄 PNP 一体型（QD） K50LDGRYPQ NPN K50LDGRYNQ 緑、赤、青 PNP K50LDGRBPQ NPN K50LDGRBNQ

K50 プログラマブルタッチボタン K�� プログラマブルタッチボタン • 先進の静電容量タッチセンシング技術を採用。押し込み力を一切必要とせず、素手や手袋 着用時でも確実な入力を検出。作業者の手や手首にかかる負荷を低減します • 従来の一般的なON/OFF押しボタンから、動作特性をカスタマイズ可能なタッチスイッチ への移行を実現。モーメンタリ/ラッチ動作の選択、NO/NCの接点構成、ON/OFFディレイ 時間調整に対応します。これらのパラメータは、デジタルI/Oモデルでは専用ソフトウェ ア 「Pro Editor」を介して、IO-LinkおよびModbus対応モデルでは通信プロトコル経由で直接 設 定可能です • 標準搭載された3色（赤・緑・黄）の発光により、すぐに状態監視を開始できます。さらに、 デジタルI/OモデルではPro Editor、IO-Link/Modbus通信モデルではプロトコルを介して、 追加の11色および8種類の発光アニメーションを任意に割り当て可能です ハウジング 色・入力 接続方式 K50PST GRY3 Q GRY3 = RGB （3色、3状態） Q = M12コネクタ一体型（QD) K = IO-Link S = Modbus/PICK-IQ RGB14 = RGB（14色、15状態） PICK-IQ® 他局接続用プロトコル 応答速度の高速化とプログラミングの簡素化 PICK-IQは、ネットワーク上の接続スレーブ数が多い環境でも高速通信を維持する専用設計のシリアルプロトコルです。P ICK-IQ搭載 デバイスは、色、点滅、回転、および調光の設定にフルアクセスできるほか、プロセスステータスやLED制御などの高度なアニメー ション設定も可能です。PICK-IQ搭載デバイスは、通常、ピッキング・仕分け棚、光誘導組立、およびデバイス同士が近接するその他 の高密度な設置環境で使用されます コンベヤラインにおけるオペレータの視認性および 制御の最適化 課題 従来の機械式押しボタンは操作に時間がかかるうえ、使い続けるうちに ボタンが摩耗して故障の原因(になりがちです。また、一般的な表示灯は 横から見えにくく、「どこでトラブルが起きているか」を遠くから一目で 把握するのは困難でした。この2つの問題を同時に解決しようとすると、 複数の機器を設置しなければならず、コストも配線の手間も増えてしま います。 ソリューション • K50 Pro タッチスイッチは、全周囲360°からの優れた視認性と、設定 可能なタッチ検出を1台のデバイスに統合。あらゆる角度からオペレータ への明確な誘導指示を実現します • 可動部をもたない先進のタッチ技術の採用により、物理的摩耗による 故障を防止し、ダウンタイムの最小化に貢献します • 設定が可能なマルチカラー表示および発光アニメーション動作が機械 の状態を見える化し、異常の種類や発生場所の迅速な特定をサポート します www.bannerengineering.com | 1-888-373-6767

特殊アプリケーション向け 高度機能 • 実績のあるタッチ技術と堅牢性に加え、RGB LEDによる多彩な 表示機能を融合したデバイスです 触覚 • クリーンルーム、衛生管理区域、または高圧洗浄が要求される フィードバック ブザー付 プロセス環境に対応するため、FDAグレード素材を採用した モ デルをラインナップ • 最大14の色と11種類のアニメーション動作によるステー タス表 示に対応。各種パラメータは無償ソフトウェア「Pro Editor」で 設 定可能なほか、IO-LinkまたはModbus通信経由での直接制御 もサポート • Modbusベースのバナー社独自シリアルプロトコルPICK-IQ®の 採用により、デバイス間通信を最適化し、オペレータへの情報 フィードバック機能を強化 コンパクト FDAグレード 押しボタン 操作 出力 出力 ハウジング 方式 スタイル 状態 機能 色・制御 音響 接続方式 K50P T A M GRY3 A Q 空白 = ドーム型 A = N.O. M = モメンタリ A = ブザー付* 空白 = ケーブル引き出し式（2 m） C = コンパクト* L = ラッチ Q = M12コネクタ一体型（QD）** QP = M12ピグテール（QD）** T = タッチ式 GRY3 = プ ログラマブルマルチカラー（3色、5ピン） コネクタ（QD）モデルには適合する TF = タッチ式、FDA規格適合 RGB7 = プログラマブルマルチカラー（7色、8ピン）* コードセット（別売ケーブル）が必要です TV = タッチ式、振動フィードバック RGB14 = プログラマブルマルチカラー（14色、8ピン） TFV = タッチ式、FDA規格適合、振動フィードバック * FDA規格適合の材質、または振動フィードバック付で は 利用できません **FDA規格適合の材質では利用できません IO-LinkまたはPICK-IQモデル ハウジング 通信方式 接続方式 K50PT K Q K = IO-Link Q = M12コネクタ一体型（QD） S = シリアル/PICK-IQ コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です

K50 プログラマブルタッチレスボタン K50 タッチレスボタン • 1台のデバイスで確実な検出とインジケータ表示を両立。検出距離は20～1,000 mmの範囲 で任意に設定可能です • 標準搭載された3色（赤・緑・黄）の発光により、すぐに状態監視を開始できます。さらに、 デジタルI/OモデルではPro Editor、IO-Link/Modbus通信モデルではプロトコルを介して、 追加の11色および8種類の発光アニメーションを任意に割り当て可能です • 便利なティーチ機能により、PCを接続することなく、現場で直感的に3つの動作モード （物体検出、背景カット、ウィンドウ内検知）や検出エリアの設定が行えます。デジタル I/OモデルではPro Editor、IO-Link/Modbusモデルではプロトコル直接制御により、代替動作 モードや出力論理の設定変更もサポートします ハウジング スタイル 色・制御 接続方式 K50 PSAF1000 GRY3 Q PSAF1000 = 距離設定拡散反射型 GRY3 = RGB （3色、3状態） Q = M12コネクタ一体型（QD） センサ K = IO-Link S = Modbus/PICK-IQ RGB14 = RGB（14色、15状態） 表示および光電センシング技術による組立時間短縮と作業精度の向上 app image 課題 ソリューション 従来のピッキングシステムは、棚から部品を取り出す • K50プログラマブルタッチレスボタンは、明るいマルチカラー表示灯と、 たびに手動でボタンをと押す必要があり、この作業が ボタンに直接手を触れる必要がない光電センサを1つに統合しました サイクルタイムを乱す原因になっていました。大量の • 光学センシング技術はピッキング現場に最適です。油や汚れのある過 酷な 部品を扱う現場では、たった1ピッキングあたり1秒の 環境でも、素手はもちろん、厚手の手袋をはめた状態の手を確実に検出します ロスであっても、積み重なることでライン全体の生産 性を押し下げ、処理スピードを大きく低下させてしま • 鮮やかで視認性の高いLEDが、正しい位置を「緑」で指示、正常に取り出 います。 したら「黄」で確定、間違えて触れたら「赤」で警告。色によるリアルタ イムなナビゲーションで、取り出しミスを未然に防止します www.bannerengineering.com | 1-888-373-6767

K50 コントローラおよびディスプレイ ディスプレイ一体型タッチボタン • 4桁14セグメントLEDディスプレイ • 2つの独立したタッチエリア • 水しぶき、油、その他の異物による誤作動に対して優れた耐性を持って います • 素手でも手袋でも操作可能 M12コネクタ 一体型（QD） デュアルM12 コネクタ一体型 操作 （QD） ハウジング 方式 ディスプレイ 通信方式 接続方式 K50P TC D4 K QP D4 = 4桁LEDディスプレイ K = IO-Link Q = M12コネクタ一体型（QD) S = PICK-IQ QP = M8プラグコネクタ（QD）付 TC = タッチ式 150 mm (6インチ)ケーブル Q2PS = M12コネクタ一体型（QD)デュアル 240 mm (9.45 インチ) PVCシールドケーブル* コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です *IO-Link仕様では非対応となります ディスプレイ一体型タッチコントローラ • オンボードのアナログ、PWM、PFM、およびデジタルI/O出力を搭載し、 VFD（インバータ）の速度調整、LED照明の調光、ピッキング指示情報の 出力といった現場の主要なコントロールを強力にサポートします • 2系統の静電容量式タッチゾーンにより、手袋時や素手でも確実な入力操 作が可能。機械的摺動部をもたないため摩耗による劣化が発生しません • 4文字14セグメントディスプレイに制御出力値やシステムメッセージを表 示できるため、オペレータの迅速な状況判断と素早い対応を可能にします M12コネクタ • 遠くからでもパッと目立つ高輝度マルチカラーLEDを採用。現在の装置 一体型（QD） ステータスを全員が一目で把握でき、作業ミスの低減に貢献しま す。 デュアルM12 すべての発光色およびアニメーションパラメータは、無償ソフトウェア コネクタ一体型 「Pro Editor」により簡単に設定できます （QD） 操作 ハウジング 方式 ディスプレイ モード 接続方式 K50P TC D4 PICK Q D4 = 4桁LEDディスプレイ UI4 = 0 ～ 10 V（4 ～ 20 mA）（ピン4） Q = M12コネクタ一体型（QD) UI5 = 0 ～ 10 V（4 ～ 20 mA）（ピン5） Q2PS = M 12 コネクタ一体型（QD）デュ アル TC = タッチ式 PULS = PWM/PFM 240 mm PVCシースケーブル* PICK = ピックトゥライト コネクタ（QD）モデルには適合す る コー ドセット（別売ケーブル）が必要です *UI4モデルでのみ選択可能です
