50/200 mmのフレキシブルループで太いケーブルも確実にクランプ。あらゆる設備の大電流監視を実現します。
大型産業用モーターやプラントの配電システムなどにおいて、設備の稼働状態を正確に把握するには大電流の常時監視が不可欠です。しかし、一般的なCT（変流器）では測定範囲が足りず、また太いケーブルやバスバーにクランプできないケースが多々あります。
「ロゴウスキーコイル式電流センサ」は、大電流測定と柔軟な設置性を両立した、大型設備に最適な監視ツールです。
【大電流監視を可能にする特長】
・最大6000Aの超大電流測定
500A、1000A、3000Aモデルに加え、最大6000Aの超大電流測定対応モデル（S15S-R6000-MQ）もラインナップしています。
・導体を選ばないフレキシブルループ
コイル長（コイル直径）は50 mmと200 mmの2種類を用意。柔軟なループ形状により、太いケーブルや複数本の束、変則的な形状の導体にも確実にフィットし、導体の太さや形状を選ばずあらゆる設備の電流監視を実現します。
・過酷な環境に耐える堅牢設計
コイル・ケーブルにはUL94-V0適合のTPRを採用し、カップリングには黄銅ニッケルメッキを使用しています。保護等級IP65、IP67、IP68に適合し、動作温度-30〜+70℃と厳しい環境でも安定稼働します。
プラントや大型設備の突発的な停止リスク低減と生産性向上に貢献する、信頼の大電流監視ソリューションをカタログでご覧ください。
このカタログについて
| ドキュメント名 | ロゴウスキーコイル式電流センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 621.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

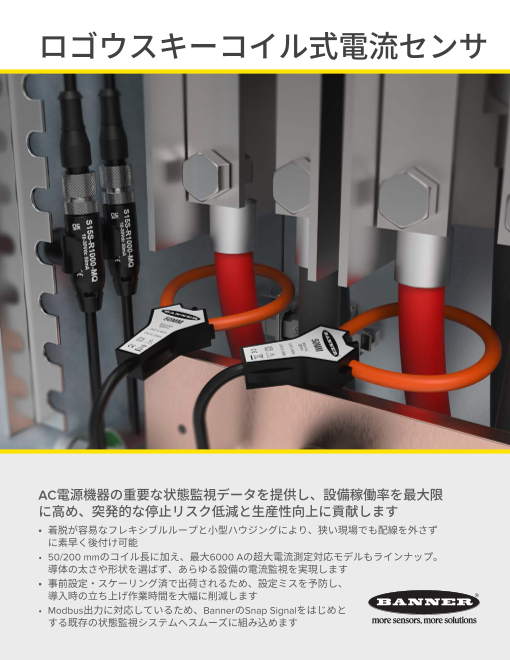

ロゴウスキーコイル式電流センサ
AC電源機器の重要な状態監視データを提供し、設備稼働率を最大限
に高め、突発的な停止リスク低減と生産性向上に貢献します
• 着脱が容易なフレキシブルループと小型ハウジングにより、狭い現場でも配線を外さず
に素早く後付け可能
• 50/200 mmのコイル長に加え、最大6000 Aの超大電流測定対応モデルもラインナップ。
導体の太さや形状を選ばず、あらゆる設備の電流監視を実現します
• 事前設定・スケーリング済で出荷されるため、設定ミスを予防し、
導入時の立ち上げ作業時間を大幅に削減します
• Modbus出力に対応しているため、BannerのSnap Signalをはじめと
する既存の状態監視システムへスムーズに組み込めます
Page2
ロゴウスキーコイル式電流センサ
AC電流範囲（A） コイル直径（mm） 型式
500 S15S-R500-MQ
50
1000 S15S-R1000-MQ
3000 S15S-R3000-MQ
200
6000 S15S-R6000-MQ
仕様
60 mm
供給電圧 10 ～ 30 VDC
50 mm 材質・構造 カップリング材質：黄銅ニッケルメッ キ
コネクタ本体：PVC（半透明黒）
コイル・ケーブル：TPR（UL94-V0適合）
60 mm 動作温度 −30 ～ +70 ℃（−22 ～ +158 ℉）
保護等級（環境耐性） IP65、IP67、IP68
12 mm 認証
53 mm
アクセサリ
4ピン
MQDEC-401SS
M12 両端コネクタ付コードセット 0.31 m (1')
ストレートコネクタ仕様 MQDEC-403SS
0.61 m (3')
MQDEC-406SS
2 m (6.5')
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51826311
