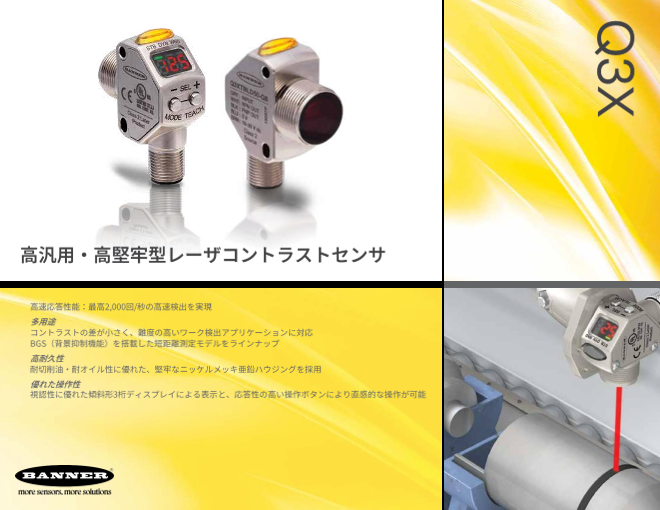

Q3X レーザコントラストセンサ

高汎用・高堅牢型レーザコントラストセンサ 高速応答性能：最高 2,000 回/秒の高速検出を実現 多用途 コントラストの差が小さく、難度の高いワーク検出アプリケーションに対応 BGS（背景抑制機能）を搭載した短距離測定モデルをラインナップ 高耐久性 耐切削油・耐オイル性に優れた、堅牢なニッケルメッキ亜鉛ハウジングを採用 優れた操作性 視認性に優れた傾斜形3桁ディスプレイによる表示と、応答性の高い操作ボタンにより直感的な操作が可能 Q3X

Q3X レーザコントラストセンサ 高速検出用途に最適 • 最速250 μsの高速ワーク検出に対応 し、最大 2,000 回/秒の高速サンプリ ングを実現 • ワークの有無判別、または方向 （表裏・向き）判別用途に対応 高性能コントラスト検出 • 最大300 mm までのワークのわずか なコントラストの変化を捉えます bannerengineering.com • 1 -888 -373 -6767

LED出力表示灯 ティーチング状態表示灯 傾斜形3桁ディスプレイ • 視認性の高い状態表示により、 セットアップを簡素化 受光強度安定時、 • 全方向から優れた視認性を確保 緑色LED点灯 • 設置方向に応じた反転表示機能に より、取り付け自由度と視認性を 向上 • 視認性に優れた数値表示 便利な設定と高度なメニューオプションの ための、クリック感のある 2つのボタン BGS（背景抑制）機能による安定検出 • 固定式BGS機能を搭載した短距離測定モデルを ラインナップ • 光沢金属等の背景物体を無視し、微小なコント ラスト差を安定検出 拡散反射 対象物 背景 保護等級 IP67/IP68/IP69K 準拠 検出範囲 ニッケルメッキ亜鉛ハウジング BGS検出距離 1-888 -373 -6767 • bannerengineering.com 特長

Q3X レーザコントラストセンサ ハウジング シリーズ 形状 出力 検出方式 接続方式 Q3X T B LD — Q8 T = 18 mm B = バイポーラ LD = レーザ拡散 反射型 Q8 = 5ピン M12 一体型（ QD） ねじ付円筒形 （ NPN/PNP 両用） （ 検出距離： 300 mm ） LD50 = レーザ拡散反射型 検出距離50 mm コネクタ（ QD）モデルには適合する 18.0 mm コードセット（別売ケーブル）が必要 （ BGS設定距離： 60 mm ） * です LD100 =レーザ拡散反射型 検出距離100 mm （ BGS設定距離： 120 mm ） * ø 18.0 mm LD150 = レーザ拡散反射型 検出距離150 mm （ BGS設定距離： 190 mm ） * 48.6 mm LD200 = レーザ拡散反射型 検出距離200 mm （ BGS設定距離： 280 mm ） * * BGS = 背景抑制機能 36.5 mm アクセサリ 3TJJ IND.CONT.EQ. MQDC1 -506 5ピン M12/ユーロ 仕様 SMBQ4XFA 2 m (6.5 ’) コードセット 取付用3/8インチボルト同梱 MQDC1 -515 掲載されているのはストレート SMBQ4XFAM10 5 m (15 ’) コネクタモデルです。 L形コネ 取付用10mm ボルト同梱 MQDC1 -530 クタの場合は、型番の末尾に SMBQ4XFAM12 9 m (30') RAを追加して ください 1/2インチまたは 12mm ロッド （ 例： MQDC1 -506RA ） の業界標準ブラケットシステ ムに直接クランプ可能 MQDC -WDSS -0506 5ピン M12/ユーロ 仕様 2 m (6.5') 水洗い対応コードセット MQDC -WDSS -0515 ストレートコネクタ 仕様のみ 5 m (15') MQDC -WDSS -0530 9 m (30') 選定の相談から、仕様の確認、ご注文まで、すべてをスムーズに 1-888 -373 -6767 • bannerengineering.com minneapolis, mn PN 183523 rev.A 型式
