コンパクトでDINレール取付可能なデザイン。16チャンネルの入出力を集約し、制御盤の小型化とコスト削減に貢献します。
装置の多機能化に伴い、制御盤内に収めるべきI/Oモジュールや配線は増加の一途をたどり、限られたスペースの確保とコストダウンが設計エンジニアの大きな課題となっています。
Bannerの「IC70 盤内用IO-Linkハブ」は、デジタルI/Oを統合する、小型でコストパフォーマンスの高いIO-Linkハブです。
【制御盤設計を最適化する特長】
・圧倒的な省スペース化
本体サイズは86.3 mm × 70.3 mm × 31.1 mmと非常にコンパクトです。コンパクトでDINレール取付可能なデザインにより省スペース化を実現し、制御盤の小型化に貢献します。
・高密度なI/O集約
1台で最大16チャンネルのデジタルI/Oを統合できます。ねじ端子台（付属）を採用しており、盤内での確実な配線とスマートなレイアウトが可能です。
・高い環境適応性
動作温度は-40℃～70℃と幅広く対応し、保護等級IP20の屋内盤内仕様に最適化されています。
限られた盤内スペースを有効活用し、洗練されたシステム構築とコストダウンを実現するIO-Linkハブの全貌を、ぜひ本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | IC70 盤内用IO-Linkハブ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 864.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

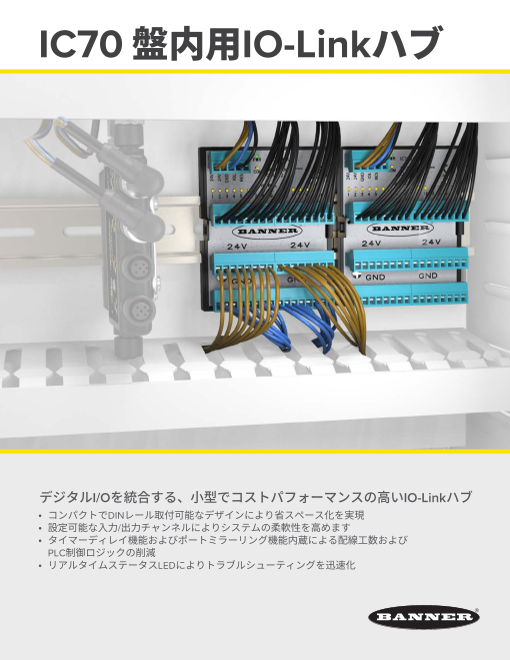

Page1
IC70 盤内用IO-Linkハブ
デジタルI/Oを統合する、小型でコストパフォーマンスの高いIO-Linkハブ
• コンパクトでDINレール取付可能なデザインにより省スペース化を実現
• 設定可能な入力/出力チャンネルによりシステムの柔軟性を高めます
• タイマーディレイ機能およびポートミラーリング機能内蔵による配線工数および
PLC制御ロジックの削減
• リアルタイムステータスLEDによりトラブルシューティングを迅速化
Page2
IC70 盤内用IO-Linkハブ
説明 接続方式 型式
各チャンネル入出力個別設定 が可能な
16チャンネル PNP IO-Linkハブ IC70-16P-K
ねじ端子台（付属）
各チャンネル入出力個別設定 が可能な
16チャンネル NPN IO-Linkハブ IC70-16N-K
仕様
供給電圧 18 ～ 30 VDC
付属品 ねじ端子台 6個
5ピンねじ端子台 1個
86.3 mm 動作温度 -40 ℃ ～ 70 ℃
保護等級（環境耐性） IP20
認証
31.1 mm
70.3 mm
アクセサリ
BWA-IC70-ST DXMR90-4K SMBR90RADIN
交換用ねじ端子台6個 IO-Linkマスタ DXMR90-4K用
および5ピンねじ端子台1個 DINレール取付ブラケット
4ピン M12 ソケット プラグ
ストレートコネクタ仕様。 BC-M12F4-22-2 BC-M12M4-22-2
L形仕様の場合は、型式 2 m (6.5') 2 m (6.5')
「M12F4」の末尾に「A」 BC-M12F4-22-5 BC-M12M4-22-5
を追加します 5 m (16.4') 5 m (16.4')
（例：BC-M12F4A-22-2） BC-M12F4-22-10 BC-M12M4-22-10
10 m (32.8') 10 m (32.8')
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51938070 rev. A
