対象物の形状、位置、材質に関わらず、広いビーム全体で優れた検出性能を発揮。チャタリングを確実に防止します。
物流センターや包装ラインにおいて、ポリ袋、メール便封筒、段ボール箱などの搬送物は、形状が不規則であったり、コンベヤ上の通過位置がばらついたりします。また、肉抜き穴のあるトートコンテナなどは、従来のピンポイントで照射する光電センサでは光がすり抜けてしまい、誤検知やチャタリング（出力のバタつき）を引き起こす原因となっていました。
Bannerの「B25 ワイドビームセンサ」は、これらの課題を「ワイドビーム」というアプローチで解決します。
【不安定なワークを確実にとらえる特長】
・25 mm幅のワイドビーム
25 mm幅のワイドビーム内であれば、通過位置を問わず搬送物の先端を確実に検出します。これにより、対象物の形状、位置、材質に関わらず、広いビーム全体で優れた検出性能を発揮します。
・チャタリングの防止
広い検出エリアにより、肉抜き穴や開口部のあるトートコンテナを安定かつ高信頼に検出します。また、折り返しのある端、穴、フタが開いたワークのチャタリングを防止し、より多くの荷物を「正しい場所」「最適なタイミング」で確実に届けます。
・高い検出性能
偏光フィルタ付回帰反射型（LPモード）を採用し、最大検出距離は2m。最小検出物体は3〜5 mm（距離による）と、薄い封筒なども確実に捉えます。
搬送トラブルをなくし、物流・包装ラインのスループットを最大化する新発想のワイドビームセンサを、ぜひ本カタログにてご検討ください。
関連メディア
このカタログについて
| ドキュメント名 | B25 ワイドビームセンサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 764.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

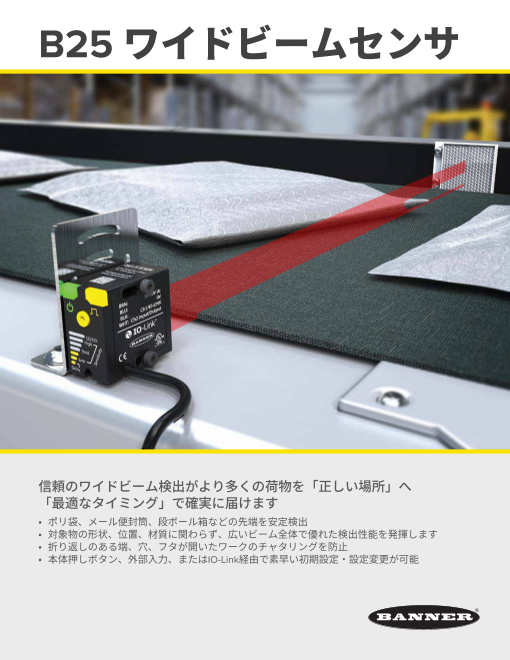

Page1
B25 ワイドビームセンサ
信頼のワイドビーム検出がより多くの荷物を「正し い場所」へ
「最適なタイミング」で確実に届けます
• ポリ袋、メール便封筒、段ボール箱などの先端を安定検出
• 対象物の形状、位置、材質に関わらず、広いビーム全体で優れた検出性能を発揮します
• 折り返しのある端、穴、フタが開いたワークのチャタリングを防止
• 本体押しボタン、外部入力、またはIO-Link経由で素早い初期設定・設定変更が可能
Page2
B25 ワイドビームセンサ
コンベヤベルト下部への設置に対応。 25 mm幅のワイドビーム内であれば、 広い検出エリアにより、肉抜き穴や開
ベルト特性学習機能により、ベルトの 通過位置を問わず搬送物の先端を確実 口部のあるトートコンテナを安定 かつ
ばたつきや継ぎ目をフィルタし、検出 に検出します 高信頼に検出します
を最適化します
シリーズ 出力状態 出力 モード 接続方式
B25 K 6 LP Q5
K = プッシュプル 6 = 10 ～ 30 VDC LP = 偏光フィルタ付回帰反射型 Q5 = 4ピン M12コネクタ
（PNP・IO-Link対応） 一体型（QD）
コネクタ（QD）モデルには適合する
コードセット（別売）が必要です
仕様
37 mm 供給電圧 10 ～ 30 VDC
検出ビームサイズ 25 mm
最小検出物体 3 ～ 5 mm（距離による）
最大検出距離 2 m
36 mm 応答速度 0.5 ms
動作温度 -30 ～ +60 ℃
保護等級（環境耐性） IP67
認証
背面 正面 21 mm
アクセサリ
SMBB25RA SMBB25P BRT-51X51BM DXMR110-8K
51 mm角形反射板 IO-Linkマスタ
4ピン M12 MQDC-406 MQDEC-401SS
ストレートコネクタの型式を 2 m (6.5') 0.31 m (1')
記載しています。L形コネクタ MQDC-415 4ピン M12両端コネクタ MQDEC-403SS
の場合は、型番の末尾にRAを 5 m (15') ストレートコネクタ仕様 0.61 m (3')
追加してください MQDC-430 MQDEC-406SS
（例：MQDC-406RA） 9 m (30') 2 m (6.5')
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51929357 rev. A
