前面/背面取付、プラグ/ソケット、多様なピン数とリード線長をラインナップ。お客様のあらゆるニーズにお応えします。
装置の仕様や制御盤のスペースは千差万別であり、インターフェースとなるレセプタクルにも、用途に合わせた細かな仕様選択が求められます。
Bannerの「レセプタクル」は、豊富なバリエーションをラインナップし、お客様のあらゆるニーズにお応えします。
【設計の自由度を高める多彩なラインナップ】
・選べるサイズとピン数
M12コネクタ（4、5、8、12ピン）およびM8コネクタ（3、4ピン）をラインナップしています。センサの信号線から動力用の電源線まで、必要なスペックに応じて最適なコネクタを選択できます。
・柔軟な取付オプション
取付方向（前面・背面）や、プラグ・ソケットの形状を用途に合わせて指定可能です。ねじ仕様はM12がPG9、M8がM8×1.0となっており、パネル加工の設計も容易です。
・盤内スペースを有効活用
柔軟性のあるPVC導体を採用しており、狭い盤内での配線の取り回しをスムーズに行えます。
装置の付加価値を高め、スマートで信頼性の高いインターフェース設計を実現するレセプタクルの詳細を本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | レセプタクル |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 586Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

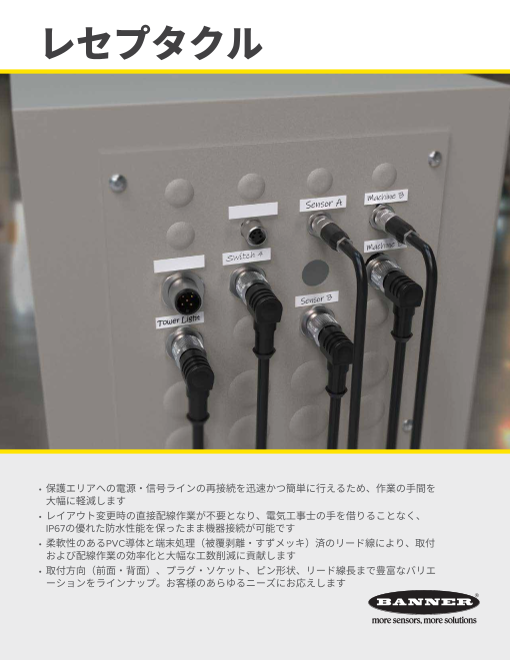

Page1
レセプタクル
• 保護エリアへの電源・信号ラインの再接続を迅速かつ簡単に行えるため、作業の手間を
大幅に軽減します
• レイアウト変更時の直接配線作業が不要となり、電気工事士の手を借りることなく、
IP67の優れた防水性能を保ったまま機器接続が可能です
• 柔軟性のあるPVC導体と端末処理（被覆剥離・すずメッキ）済のリード線により、取付
および配線作業の効率化と大幅な工数削減に貢献します
• 取付方向（前面・背面）、プラグ・ソケット、ピン形状、リード線長まで豊富なバリエ
ーションをラインナップ。お客様のあらゆるニーズにお応えします
Page2
レセプタクル
コネクタ
ハウジング コネクタ 形状 ピン数 取付方式 ねじ仕様 長さ
BR — M12 F 4 F 9 — 1
BR = バナー製レセプタクル M = プラグ 4 F = 前面取付 9 = PG9 0.5 = 0.5 m
F = ソケット 5 R = 背面取付 1 = 1 m
8 2 = 2 m
12
コネクタ
ハウジング コネクタ 形状 ピン数 取付方式 ねじ仕様 長さ
BR — M8 F 4 R 8 — 1
BR = バナー製レセプタクル M = プラグ 3 R = 背面取付 8 = M8 0.5 = 0.5 m
F = ソケット 4 1 = 1 m
2 = 2 m
仕様
L L 長さ（L） 最大定格電圧 4ピン M12：250 V AC/D C M8：50/60 V AC/D C
0.5 m 5ピン M12：60 V AC/D C
1 m 8ピン M12：30 V AC/D C
2 m 12ピン M12：30 V AC/DC
M12 M8 最大定格電流 4・5ピン M12：4A M8：3A
8ピン M12：2 A
12ピン M12：1.5 A
（ソケット側コネクタを表示、ロックナット付属）
導体 4ピン M12：4 x 2 2 M8 3ピン：3 x 2 4
パネル加工寸法 5ピン M12：5 x 2 2 M8 4ピン：4 x 24
8ピン M12：8 x 2 4
12ピン M12：12 x 26
M12 Max. 5.0 mm M8 Max. 4.0 mm 材質・構造 ハウジング：黄銅ニッケルメ ッキ
Ø15.3 ± 0.1 mm 導体材質：PVC（塩化ビ ニル）
接点：金メッキ黄銅
接点保持部：TPU（熱可塑性ポリウレタン）
ねじ仕様 M12：PG 9
Ø8 ± 0.1 mm M8：M8 x 1.0
動作温度 –20 ～ +70 ℃
保護等級（環境耐性） IP67
13.5 ± 0.1 mm 1*45° 0.5*45°
ピン配置
本図はソケット側の接続面を示しています。プラグ側は左右対照となります
8
12
2 2 9
2 4 4 2
3 7 1
1 1 1 4
6 10
7
4 3 5 5
4 3 6 2 3 1
5 8 3 1
11 3
4
M12 4ピン M12 5ピン M12 8ピン M12 12ピン M8 3ピン M8 4ピン
1 = 茶 1 = 茶 1 = 白 5 = 灰 1 = 白 7 = 青 1 = 茶 1 = 茶
2 = 白 2 = 白 2 = 茶 6 = 桃 2 = 茶 8 = 赤 3 = 青 2 = 白
3 = 青 3 = 青 3 = 緑 7 = 青 3 = 緑 9 = 橙 4 = 黒 3 = 青
4 = 黒 4 = 黒 4 = 黄 8 = 赤 4 = 黄 10 = 深紫 4 = 黒
5 = 灰 5 = 灰 11 = 黒
6 = 桃 12 = 紫
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51825088
