ペットボトルからガラス瓶まで、難検出ワークを逃さない。3段階のしきい値設定で微小な受光量変化も捉えます。
飲料・食品ラインや薬品の包装工程において、透明PETボトルやガラス瓶、透明フィルムなどの搬送を滞りなくスムーズに行うためには、ライン上の滞留や間隔を正確に把握することが欠かせません。しかし、これらの透明体は光を透過または乱反射しやすく、従来の一般的なセンサでは高速で流れる透明ボトルを安定して捉えることが困難でした。
Bannerの「QS18 シリーズ 透明体検出用光電センサ」は、この透明体検出の課題を解決するソリューションです。
【透明体を確実に捉える先進の検出性能】
・偏光同軸光学系の採用
QS18Eは、偏光同軸光学設計を採用しており、難検出ワークである透明体も確実に検出します。同軸光学系と小さなスポットサイズにより、透明体および鏡面体の検出に対応し、ワークの先端位置における高精度な検出を実現します。
・高速・高信頼のトラッキング
400 µsの高速応答（ON/OFF動作時）で、タクトタイム短縮に貢献します。繰返し精度は10 0µsと極めて高く、高速ラインでも安定したパフォーマンスを発揮します。
・対象物に応じたしきい値設定
検出環境やワークに合わせて3段階（8%、16%、32%）から最適なしきい値を選択できます。これにより、受光量の微小変化（しきい値付近の変動）を検出し、ガラスやペットボトル、包装用フィルムなど、ターゲットに応じたセンサの検出性能を最適化します。
生産ラインの歩留まり向上と安定稼働を実現する高性能光電センサを本カタログにてご検討ください。
関連メディア
このカタログについて
| ドキュメント名 | QS18 透明体検出用センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

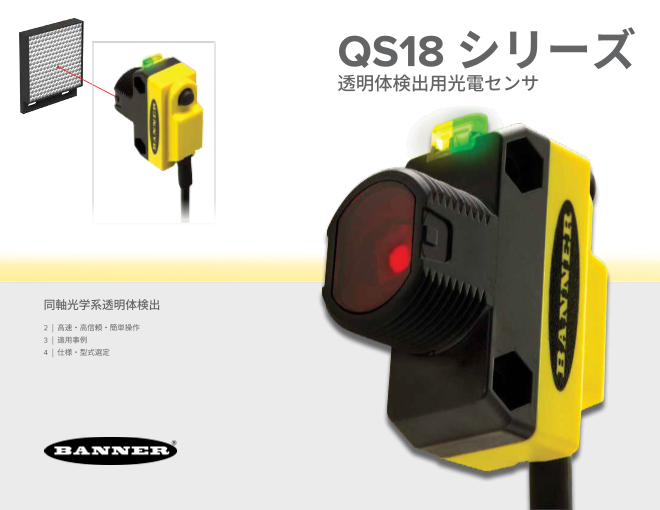

Page1
QS18 シリーズ
透明体検出用光電センサ
同軸光学系透明体検出
2 | 高速・高信頼・簡単操作
3 | 適用事例
4 | 仕様・型式選定
Page2
QS18
透明体 高速・高信頼・簡単操作
検出用 QS18 同軸光学系透明体検出センサ
光電センサ
IP67適合
ABS樹脂ハ ウジング
応答速度：400 μs（ON/OFF動作時）
LEDステータス表示灯
18 mmねじまたは側面
取付に対応し、優れた
施工性を実現 同軸光学系と小さなスポットサイズにより、設置
スペースが限られた用途に適しています
LED光源および
同軸レンズ
Bannerの新規ClearTrackingアルゴリズムにより 、
粉塵の付着および周囲温度変化に対する補正を行
い、高い動作信頼性を実現
各種接続仕様に対応
同軸光学系 押しボタン操作による簡単ティーチング
• 透明体および鏡面体の検出に対応 1. センサの光軸を反射板に対向させて位置調整
• 反射板との超近接距離での安定動 を行います
作が可能 2. ティーチングボタンを2秒間長押しします
• ワークの先端位置における高精度 3. 検出処理を開始します
な検出を実現
www.bannerengineering.com | 1-888-373-6767
Page3
アプリケーション
透明PETボトル搬送における高精度トラッキング
現場の課題
ボトルを滞りなくスムーズに搬送するためには、ライン上の滞留やボ
トル同士の間隔を正確に把握することが欠かせません。しかし、従来
の一般的なセンサでは、高速で流れる透明ボトルを安定して捉えるこ
とが困難でした。
ソリューション
QS18Eは、偏光同軸光学設計を採用しており、難検出ワークである透明
体も確実に検出。400 μsの高速応答でタクトタイム短縮に貢献します。
さらに最新のClearTrackingアルゴリズムが粉塵や周囲温度の変化を自動
で補正するため、環境変化に左右されず生産ラインの安定稼働を実現
します。
検出環境やワークに合わせて3段階から最適なしきい値を選択
受光量の微小変化（しきい値付近の変動）を検出するため、センサの検出性能を最適化します
8% 16% 32%
ガラス 包装用フィルム ペットボトル 点滴バッグ ガラス ガラス瓶 着色ガラス瓶 箱
バイアル
Page4
QS18
透明体 型式
検出用
光電センサ シリーズ* 出力 電源 検出モード 接続方式
QS18E P 6 XLPC Q5
N = NPN 6 = DC電源 XLPC = 偏光回帰反射型 空白 = ケーブル引き出し式（2 m）
P = PNP （同軸光学系） Q = 4ピン M8 ピグテール型（QD）
Q5 = 4ピン M12 ピグテール型（QD）
* 全モデル反射板が必要です Q7 = 4ピン M8 コネクタ一体型（QD）
15 mm Q8 = 4ピン M12 コネクタ一体型（QD）
注記：ポ テンショメータ仕様モデルも選択可能です。
詳細については、当社までお問い合わせください コネクタ（QD）モデルには適合する
コードセット（別売）が必要です
31.1 mm
34.5 mm
電源 10 ～ 30 VDC 材質・構造 ハウジング：ABS
レンズ：PMMA
範囲 反射板による
保護等級 IEC IP67
応答時間 （環境耐性）
400 µs ON/OFF
繰返し精度 100 µs
動作温度 −4 ～ +158 ℉
（-20 ～ 70℃） 認証
アクセサリ
ブラケット 反射板 コードセット
サイズ（mm） 範囲（m） 型式 説明 長さ 型式 説明 長さ 型式
SMBQ4XFA
取付用3/8インチ 92 x 92 3.0 BRT-92X92C 2 m (6 ft) MQDC-406 2 m (6 ft) PKG4M-2
ボルト同梱 51 x 51 2.2 BRT-51X51BM 5 m (15 ft) MQDC-415 4ピン
M8 5 m (15 ft) PKG4M-5
4ピン M12
SMBQ4XFAM10 60 x 40 2.2 BRT-60X40C 9 m (30 ft) MQDC-430 9 m (30 ft) PKG4M-9
取付用10 mm
50 x 50 2.2 BRT-2X2LVC 15 m (50 ft) MQDC-450 L形モデルの場合は、型番の「G」を「W」に
ボルト同梱
ストレートコネクタの型式を記載しています。 変更してください。 （例：PKW4M-2）
60 x 40 1.9 BRT-60X40C-PS
SMBQ4XFAM12 L形コネクタの場合は、型番の末尾にRAを追加
1/2インチまたは12 mm 40 x 19 1.3 BRT-40X19A してください（例: MQDC-406RA）
ロッドの業界標準ブラ
SMB18A ケットシステムに直接 75 x 75 0.5 BRT-THG-3X3
クランプ可能
1-888-373-6767
194673 rev. A
© 2016 Banner Engineering Corp. Minneapolis, MN USA www.bannerengineering.com
